Счетчики холодной и горячей воды турбинные MeiStream, ГРСИ 35547-07
Номер госреестра:
35547-07
Наименование СИ:
Счетчики холодной и горячей воды турбинные
Обозначение типа:
MeiStream
Производитель:
Фирма "Sensus Metering Systems GmbH Hannover", Германия
Межповерочный интервал:
4 года - для гор.воды; 6 лет - хол.
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.08.2012
Описание типа:
-
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 28761/2
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакциях, утвержденных приказами Росстандарта № 1527 от 10.07.2017 г.,
№ 511 от 13.03.2020 г.)
Счетчики холодной и горячей воды турбинные MeiStream
Назначение средства измерений
Счетчики холодной и горячей воды турбинные MeiStream предназначены для измерений
объема жидкости в потоке.
Описание средства измерений
Счетчики холодной и горячей воды турбинные MeiStream состоят из корпуса и
измерительной вставки со счетным устройством. Счетчики холодной и горячей воды
турбинные MeiStream могут устанавливаться на горизонтальном, вертикальном и наклонном
трубопроводах с минимальными прямолинейными участками 3DN перед и 1DN после счетчика.
Счетное устройство содержит масштабирующий редуктор со стрелочными и роликовыми
указателями объема. Кинематическая связь турбинки с ведомым элементом счетного
устройства осуществляется магнитной муфтой, благодаря силам магнитного взаимодействия
через герметичную стенку, изолирующую счетное устройство от измеряемой среды.
Конструктивно магнитная муфта защищена от воздействия внешнего магнитного поля.
Вода через входное отверстие корпуса направляется в измерительную вставку и
приводит во вращение турбинку и через выходное отверстие корпуса вытекает в трубопровод.
Скорость вращения турбинки пропорциональна расходу воды. Редуктор счетного механизма
непрерывно приводит суммарное количество оборотов турбинки к значению объема протекшей
воды.
Для дистанционной передачи показаний в счетчиках могут использоваться датчики
импульсов типа Reed RD (герконовые) или датчики импульсов оптические типа Opto OD или
индукционные датчики импульсов типа HRI. Передатчики импульсов заказываются и
приобретаются отдельно.
У датчиков импульсов типа Reed RD цена импульса 0,1 м
3
или 1 м
3
для счетчиков с
номинальными диаметрами от DN40 до DN125 и 1 м
3
или 10 м
3
для счетчиков с номинальным
диаметром от DN150 до DN300, у датчиков импульсов типа Opto OD цена импульса 0,001 м
3
или 0,01 м
3
для счетчиков с номинальными диаметрами от DN40 до DN125 и 0,01 м
3
или 0,1 м
3
для счетчиков с номинальным диаметрам от DN150 до DN300, а у датчиков типа HRI цена
импульса программируемая.
Счетчики холодной и горячей воды турбинные MeiStream с номинальными диаметрами
DN200, DN250 и DN300 предназначены только для холодной воды.
Счетчики холодной и горячей воды турбинные MeiStream выпускаются в двух
модификациях: MeiStream и MeiStream RF. Счетчики холодной и горячей воды турбинные
MeiStream модификации MeiStream RF выпускаются с радиопередающим устройством и
обеспечивают передачу накопленной информации по радиоканалу в автоматизированную
систему комплексного учета потребления энергоресурсов.

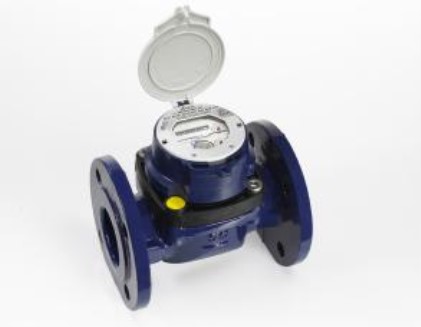

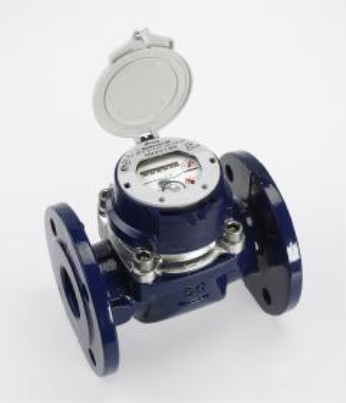

Общий вид счетчиков холодной и горячей воды турбинных MeiStream представлен на
рисунке 1.
Лист № 2
Всего листов 7
Рисунок 1 – Общий вид счетчиков холодной и горячей воды турбинных MeiStream
ПломбированиесчетчиковхолоднойигорячейводытурбинныхMeiStream
осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу
или специальную мастику. Свинцовая (пластмассовая) пломба навешивается на внешнюю
боковую сторону счетчика посредством проволоки, проведенной через отверстие в шляпке
винта, соединяющей измерительную камеру и счетный механизм. Специальная мастика
устанавливается в углубление композитного фланца. Место пломбировки счетчиков холодной и
горячей воды турбинных MeiStream представлено на рисунке 2.

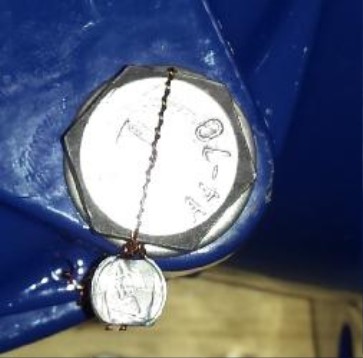

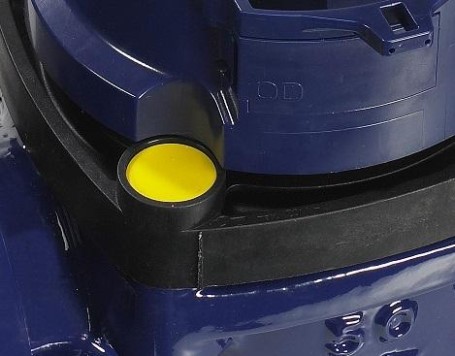

Рисунок 2 – Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки счетчиков холодной и горячей воды турбинных MeiStream
Лист № 3
Всего листов 7
Программное обеспечение
Программное обеспечение (далее – ПО) установлено только на счетчики модификации
MeiStreamRF и является встроенным. ПО предназначено для опроса внутренних датчиков
вращения турбины счетчика для определения количества прошедшей через него воды,
обеспечения взаимодействия со встроенным радиомодулем, хранения в энергонезависимой
памяти результатов измерений и их вывода на устройство индикации – жидкокристаллический
дисплей.
ПО счетчиков является метрологически значимым, расположено на постоянном
запоминающем устройстве, встроенном в микроконтроллер электронного блока счетного
механизма. ПО защищено от записи, чтения и модификации встроенными средствами
микроконтроллера. Программное обеспечение является неизменяемым и несчитываемым.
После установки счетчика на трубопровод и пуска через него воды ПО счетчика
выполняет проверку целостности и корректности конфигурационных данных, в процессе
работынепрерывноотслеживаетразрешенныйуровеньдоступаинедопускает
несанкционированного изменения конфигурационных параметров без снятия пломб, выполняет
контроль возможных неисправностей и отказов.
Уровеньзащитыпрограммногообеспечения«высокий»всоответствиис
Р 50.2.077-2014.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
MSRF firmware
1.1 или выше
–
Лист № 4
Всего листов 7
Метрологические и технические характеристики
DN65
50/25
0,24/1,0
0,36/2,0
70/50
0,07/0,3
DN80
100/40
0,3/1,4
0,5/0,32
150/80
0,1/ 0,35
Значение характеристики
DN100DN125DN150DN200DN250DN300
120/60 160/100 250/150 800 1250 1400
0,3/2,00,5/3,50,8/4,5 2,0 3,5 9,0
0,6/4,80,8/ 8,01,4/2,0 4,0 6,3 16,0
240/120260/200450/300120016002000
0,11/0,60,15/1,1 0,3/1,7 1,5 3,0 8,0
B
Таблица 2 – Метрологические характеристики
Наименование характеристики
Номинальный диаметрDN40DN50
Номинальный расход воды, м
3
/ч 40/15
Наименьший расход воды, м
3
/ч 0, 2/0,6
Переходный расход воды, м
3
/ч 0,32/1,8
Наибольший расход воды, м
3
/ч 50/30
Порог чувствительности, м
3
/ч 0,05/0,25
Метрологический класс
Пределы допускаемых значений
относительной погрешности при
измерении объема жидкости в
потоке, %
– от наименьшего до переходного
– от переходного до наибольшего
±5
±2
Лист № 5
Всего листов 7
от +5 до +50
Значение характеристики
DN65DN80DN100DN125DN150DN200DN250DN300
вода питьевая по СанПиН 2.1.4.1074-2001
0,0005/0,001*0,005/0,01*
Таблица 3 – Основные технические характеристики
Наименование характеристики
Номинальный диаметрDN40DN50
Измеряемая среда
Наименьшаяценаделения
счетного механизма, м
3
Емкость счетного механизма, м
3
999999,9999999999,99
от +5 до +40
от +5 до +150
Температура воды, °С
– для счетчиков холодной воды
– для счетчиков горячей воды
Давление измеряемой среды,
МПа, не более
мм
200/
Строительная длина, не более,
220270/
300
200/
225/
360
15,6/
Масса, не более, кг1517,4/
19,8
24
32,6/
36,4/
1,6; 4,0
200/
250/
300300/
350/250350/500350450500
350
27,4/
20,2/28,4/
40/41,471,8/88,456,979,4103,8
35,4
40,4
98
12
100000
Условия эксплуатации:
– температураокружающего
воздуха, ° С
– относительнаявлажность
окружающего воздуха при 35°С,
не более, %
Средний срок службы, лет
Средняя наработка на отказ, ч
Примечание
* только для счетчиков модификации MeiStreamRF
Лист № 6
Всего листов 7
Знак утверждения типа
наносится на верхнюю часть шильдика, установленного на счетный механизм счетчика
холодной и горячей воды турбинного MeiStream лазерным способом и в верхнюю часть
титульного листа паспорта типографским способом.
Комплектность средства измерений
Таблица 4 – Комплектность счетчиков холодной и горячей воды турбинных MeiStream
НаименованиеКоличество
Счетчик холодной и горячей воды турбинный MeiStream 1 шт.
Паспорт 1 экз.
Поверка
осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика
поверки».
Основные средства поверки:
– рабочий эталон единиц объемного расхода и объема жидкости в потоке 3-го разряда
согласно ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 № 256, в диапазоне
значенийсоответствующемудиапазонурасходаповеряемогосредстваизмеренийс
соотношением пределов допускаемой относительной погрешности эталона к пределам
допускаемой относительной погрешности поверяемого средства измерений не менее 1:3.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о
поверке счетчиков холодной и горячей воды турбинных MeiStream, а также на свинцовую
(пластмассовую) пломбу или специальную мастику в соответствии с рисунком 2.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам
холодной и горячей воды турбинным MeiStream
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной
схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и
вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие условия
ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной
питьевой воды. Технические условия
МОЗМ МР 49-1 Счетчики воды, предназначенные для измерения холодной питьевой
воды и горячей воды
Техническая документация фирмы-изготовителя
Изготовитель
Sensus GmbH Hannover, Германия
Адрес: Германия, Meineckestrasse 10, D-30880 Laatzen
VAT reg. no.: 01/DE 115507611
Телефон (факс): 0049 5102 74 3131 / 0049 5102 74 3110
Web-cайт:
Е-mail:
Лист № 7
Всего листов 7
Испытательные центры
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: (495) 437-55-77 / 437-56-66
E-mal:
Web-cайт:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.
В части вносимых изменений
Всероссийскийнаучно-исследовательскийинститутрасходометрии–филиал
Федеральногогосударственногоунитарного предприятия «Всероссийский научно-
исследовательский институт метрологии им. Д.И. Менделеева»
(ВНИИР – филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон (факс): (843) 272-70-62, (843) 272-00-32
Web-cайт:
Е-mail:
Аттестат аккредитации ВНИИР – филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по
проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592
от 24.02.2015 г.
(Редакция приказа Росстандарта № 511 от 13.03.2020 г.)
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 36697-12 | Счетчики электрической энергии многофункциональные | СЭТ-4ТМ.03М, СЭТ-4ТМ.02М | ОАО "Нижегородское НПО им.М.В.Фрунзе", г.Нижний Новгород | 12 лет | Перейти |
| 26776-08 | Счетчики нефти турбинные | МИГ | ООО "Бугульминский опытный завод нефтеавтоматики" (БОЗНА), г.Бугульма | 1 год | Перейти |
| 58361-14 | Счетчики холодной и горячей воды крыльчатые | METER СВ | Фирма "Ningbo Yinzhou Jason Instrumentation Co. Ltd.", Китай | 4 года - для гор.воды; 6 лет - хол. | Перейти |
| 7803-80 | Турбидиметры воды | ТВ-202 | ОЗ аналитических приборов, Грузия, г.Тбилиси | Нет данных | Перейти |
| 81249-21 | Счетчики-расходомеры электромагнитные | АТ-Р | Общество с ограниченной ответственностью "Альтернативные Энергетические Технологии" (ООО "АЭТ"), г. Москва | 2 года - для модификаций АТ-Р-П, АТ-Р-П-И класса точности А, 4 года - для модификаций АТ-Р-П, АТ-Р-П-И класса точности В, 5 лет - для модификаций АТ-Р-Т, АТ-Р-Т-И | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
