Номер госреестра:
35530-07
Наименование СИ:
Установки аэродинамические
Обозначение типа:
АТ-ДСВ
Производитель:
ООО "Информационные Горные Технологии" (Ингортех), г.Екатеринбург
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.11.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 28806
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки аэродинамические АТ-ДСВ
Назначение средства измерений
Установки аэродинамические АТ-ДСВ (далее – АТ-ДСВ) предназначены для испыта-
ний и поверки датчиков скорости воздушного потока СДСВ-01 при выпуске из производства,
в эксплуатации и после ремонта.
Описание средства измерений
Принцип действия установки аэродинамической АТ-ДСВ состоит в прокачивании воз-
духа через трубу-воздуховод, в которой по очереди помещаются исследуемый и эталонный
анемометр. Скорость потока воздуха регулируется путем изменения частоты вращения венти-
лятора с помощью преобразователя частоты, работающего от сети переменного тока 50 Гц,
220 В.
Установка аэродинамическая АТ-ДСВ состоит из металлической трубы-воздуховода
круглого сечения с внутренним диаметром 315 мм, соединенной с диффузором, который со-
единен с помощью мягкой вставки с осевым вентилятором и преобразователя частоты, управ-
ляющего вентилятором.
В верхней части трубы расположено окно, закрываемое крышкой-люком, конструкция
которого позволяет помещать внутрь трубы (в рабочую часть) и закрепить с помощью устрой-
ства крепления измерительную головку датчика скорости воздушного потока СДСВ-01 или
чувствительный элемент эталонного анемометра.

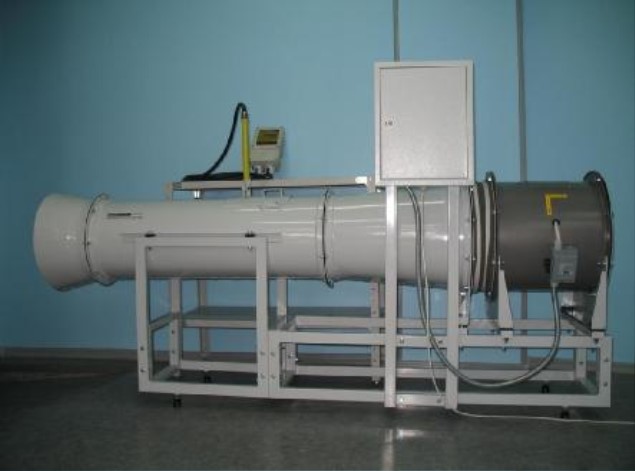

Внешний вид установки представлен на рисунке 1.
Рисунок 1 – Внешний вид установки
Место
пломбирования
Лист № 2
всего листов 3
Метрологические и технические характеристики
0,2…25,0
Диапазон воспроизведений скорости воздушного потока, м/с
Пределы допускаемой абсолютной погрешности при воспроизве-
дении скорости воздушного потока, м/с:
- диапазон I (0,2≤V≤0,6 м/с);
- диапазон II (0,6<V≤25,0 м/с)
Диаметр воздуховода, м
±0,05
± (0,04+0,01
´
V),
где V-значения скорости
воздушного потока, м/с
0,315
Напряжение питания от сети переменного тока с частотой200…240
(50±1) Гц, В
1,0
Максимальная потребляемая мощность, кВ·А
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха при 25 °С, %
- атмосферное давление, кПа
Габаритные размеры (длина х высота х ширина), м, не более
Масса, кг, не более
Средняя наработка на отказ, ч
Средний срок службы, лет
15-25
30-80
84-106,7
2,0х0,95х0,5
150
5000
6
Знак утверждения типа
Знак утверждения типа наносится на корпус установки аэродинамической АТ-ДСВ ме-
тодом окраски по трафарету и на титульный лист эксплуатационной документации методом
печати.
Комплектность средства измерений
Комплект поставки установки представлен в таблице
Наименование
1 Труба-воздуховод с вентилятором на раме
2 Преобразователь частоты
3 Анемометр эталонный
4 Руководство по эксплуатации FVR1.5E11S-7EN
5 Руководство по эксплуатации НН-30А
6 Руководство по эксплуатации АТ-ДСВ
7 Паспорт
8 Методика поверки
ОбозначениеКол-во
АТДС.402139.007СБ 1
FVR1.5E11S-7EN 1
НН-30А 1
FVR1.5E11S-7EN РЭ 1
НН-30А РЭ 1
АТДС.402139.007РЭ 1
АТДС.402139.007ПС 1
МП 2550-0064-2007 1
Поверка
осуществляется по документу МП 2550-0064-2007 «Установка аэродинамическая АТ-ДСВ.
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» в июне 2007 г.
Перечень эталонов, применяемых при поверке:
- Стенд аэродинамический АДС 700/100 (в составе ГСЭ скорости воздушного потока).
Диапазон от 0,1 до 100 м/с, НСП 0,2 %, СКО 0,2 %.
Сведения о методиках (методах) измерений
приведены в документе АТДС.402139РЭ «Установка аэродинамическая АТ-ДСВ. Руководство
по эксплуатации».
Лист № 3
всего листов 3
Нормативные и технические документы, устанавливающие требования к установкам
аэродинамическим АТ-ДСВ
ГОСТ 8.542-86 ГСИ. Государственный специальный эталон и государственная повероч-
ная схема для средств измерения скорости воздушного потока.
АТДС.402139.007ТУ Установка аэродинамическая АТ-ДСВ Технические условия.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
При выполнении работ и оказании услуг по обеспечению единства измерений.
Изготовитель
ООО «Ингортех»
Адрес: 620144, г. Екатеринбург, ул. Куйбышева, 30
Тел. (343) 257-72-76, факс (343) 257-62-81.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер 30001-10.
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14
E-mail:
,
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
М.п.
«____» _____________ 2013 г.
