Приложение к свидетельству № 28585
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства измерительные ЦП8506-120
Назначение средства измерений
Устройства измерительные ЦП8506-120 (далее устройства) предназначены для
измерений активной, реактивной, активной и реактивной мощности трехфазных
трехпроводныхцепей переменноготока, отображения на цифровом индикаторе
измеренного значения и преобразования в унифицированный аналоговый сигнал.
Описание средства измерений
Устройства представляют собой электронные изделия, реализующие принцип
аналого-цифрового преобразования входной величины с отображением результата
измерений на цифровых индикаторах передней панели.
Устройства выполнены в едином корпусе и предназначены для навесного монтажа
на щитах и панелях с задним присоединением монтажных проводов. Устройства имеют
корпус щитового крепления со степенью защиты от воздействия твердых тел IР2Х по
ГОСТ 14254-96.
Устройства имеют два климатических исполнения: для эксплуатации в
общеклиматических условиях и для эксплуатации в условиях умеренно-холодного климата.
Устройства, изготавливаемые для эксплуатации в общеклиматических условиях
(климатическое исполнение О4.1 по ГОСТ 15150-69), по устойчивости к воздействию
климатических факторов относятся к группе В3 по ГОСТ Р 52931-2008 и предназначены
для работы при температуре от плюс 5
°
С до плюс 40
°
С и относительной влажности
воздуха не более 95 % при температуре плюс 30
°
С.
Устройства, изготавливаемые для эксплуатации в условиях умеренно-холодного
климата (климатическое исполнение УХЛ3.1 по ГОСТ 15150-69). по устойчивости к
воздействию климатических факторов относятся к группе С4 по ГОСТ Р 52931-2008 и
предназначены для работы при температуре от минус 40
°
С до плюс 50
°
С и относительной
влажности воздуха не более 95 % при температуре плюс 35
°
С.
Информация об исполнении устройства содержится в коде полного условного
обозначения:
ЦП8506-120 – а – b – c – d – e – f – g – h, i,
где a – коэффициент трансформации по напряжению,
b – коэффициент трансформации по току,
c – единица измерения отображаемой величины,
d – условное обозначение напряжения питания,
e – наличие интерфейса,
f – условное обозначение диапазона изменений выходного сигнала,
g – цвет индикаторов,
h – климатическое исполнение
i – тип протокола обмена по интерфейсу.
Доступ к внутренним частям приборов возможен только с нарушением пломб,
установленных на винты крепления блока печатных плат к корпусу.
Лист № 2
Всего листов 8
Фотографии, общий вид приборов, места нанесения маркировки и клейм
Лист № 3
Всего листов 8

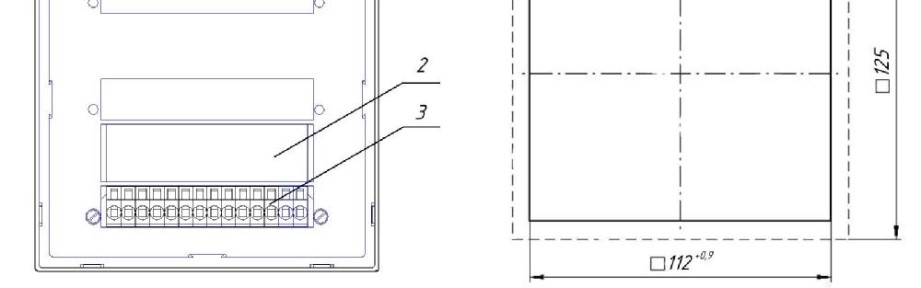

1 – Скоба,
2 – Этикетка,
3 – Зажимы для подключения.

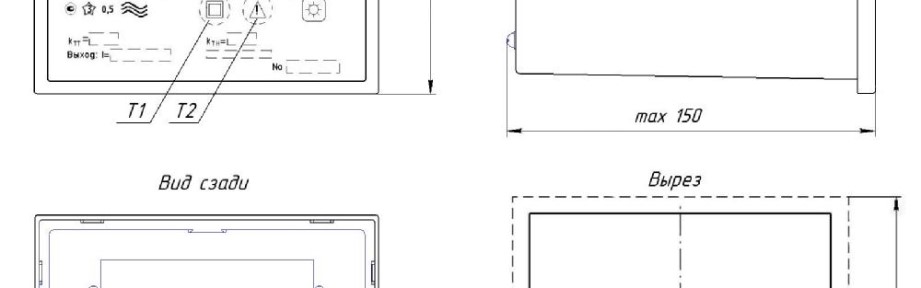

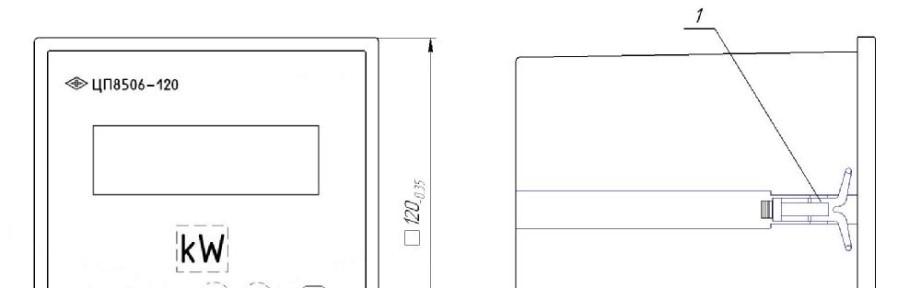

Рисунок 1 – Общий вид устройств, измеряющих активную или реактивную мощность
Лист № 4
Всего листов 8

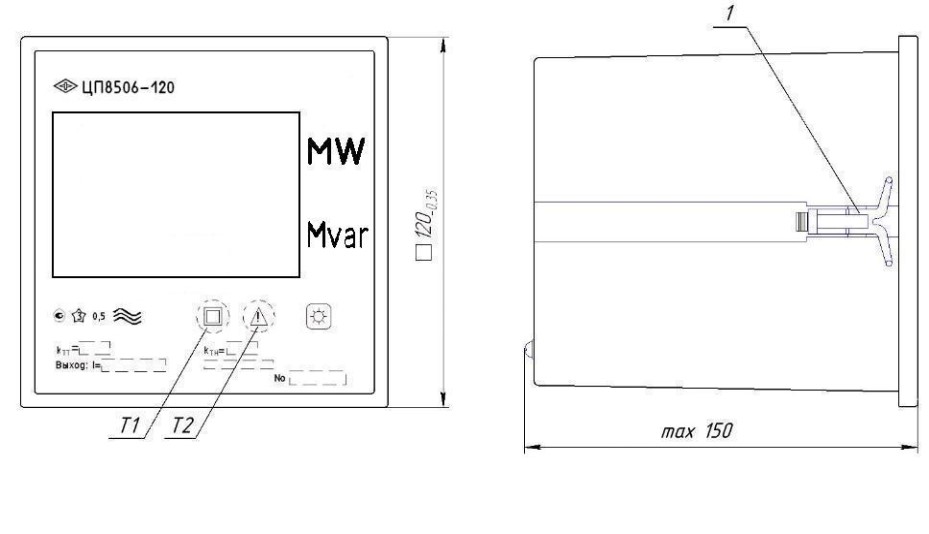

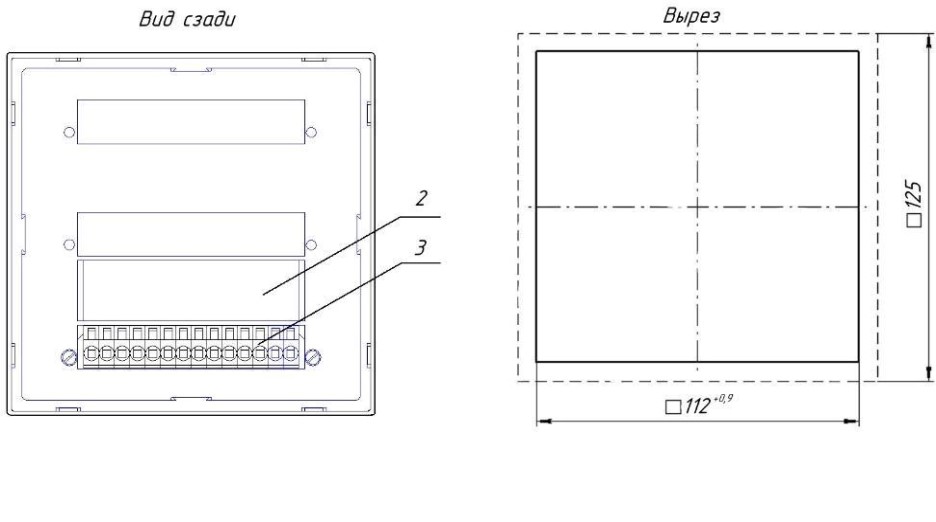

Рисунок 2 – Общий вид устройств, измеряющих активную и реактивную мощность
Лист № 5
Всего листов 8
Метрологические и технические характеристики
Диапазоны измерений входных сигналов:
по току: от 0 до 1 А, от 0 до 5 А;
по напряжению: от 0 до 100 В, от 80 до 100 В.
Диапазон частоты входных (измеряемых) сигналов от 45 до 55 Гц.
Номинальные значения входного сигнала (напряжения, тока, коэффициента мощности,
мощности) соответствуют значениям, приведенным в таблице 1.
Таблица 1
1
100
5
Номинальное
напряжение, В
Номинальный
ток, А
Номинальный
коэффициент мощности
соs
j
= 1
sin
j
= 1
соs
j
=1
sin
j
= 1
Номинальная
мощность
173,2 Вт
173,2 вар
866 Вт
866 вар
Номинальное выходное значение активной (реактивной) мощности N на входах
измерительных трансформаторов в трехфазных цепях при симметричной системе токов,
напряжений и значении коэффициентов мощности, равном единице определяется по формуле
N =
Ö
3
×
к
тт
×
I
н
×
к
тн
×
U
н
,(1),
где к
тт
– коэффициент трансформации измерительных трансформаторов по току в
соответствии с ГОСТ 7746-2001;
к
тн
– коэффициент трансформации измерительных трансформаторов по напряжению в
соответствии с ГОСТ 1983-2001;
I
н
, U
н
– номинальные значения силы тока и напряжения, подаваемые на вход
устройства.
Диапазон
показаний
от 0 до N
N
-N...0...+N
±Вт, ±кВт, ±МВт, ±вар,
±квар, ±Мвар, ±Вт/вар,
±кВт/квар, ±МВт/Мвар
N
Устройства имеют диапазон изменений выходного аналогового сигнала и диапазон
показаний в соответствии с таблицей 2.
Таблица 2
Нормирующ
ее значение
показаний
Диапазон
изменений
выходного
аналогового
сигнала, мА
от 0 до 5
Нормирующее
значение
выходного
аналогового
сигнала, мА
5
от 4 до 20
20
Единица
измерения
отображаемой
величины
(параметр с*)
Вт, кВт, МВт, вар, квар,
Мвар, Вт/вар, кВт/квар,
МВт/Мвар
0...2,5...5
4...12...20
-5...0...+5
5
20
5
N – номинальное выходное значение активной (реактивной) мощности
Мощность, потребляемая устройствами от цепи питания с напряжением переменного
тока 100 В или 220 В, 50 Гц; от универсального питания при номинальных значениях входных
сигналов, не превышает 5 В·А.
Мощность, потребляемая устройствами от измерительной цепи при номинальных
значениях входных сигналов, не превышает:
а) 0,5 В·А – для каждой последовательной цепи;
б) 0,25 В·А – для каждой параллельной цепи для устройств, питающихся от сети
Лист № 6
Всего листов 8
переменного тока;
в) 5,0 В·А – для каждой параллельной цепи А и С для устройств, питающихся от
измерительной цепи.
Напряжение питания
0...100
...120 В
от измерительной цепи
80...100
...120 В
0...100
...120 В
Питание устройств осуществляется в соответствии с таблицей 3.
Таблица 3
Диапазон измерений
входных напряжений
от сети переменного тока напряжением 100 (+10;-15) В или 220
(+22;-33) В, частотой (50 ± 0,5) Гц
от 85 до 242 В переменного тока частотой (50±0,5) Гц или от
100 до 265 В постоянного тока
Пределы допускаемой основной приведенной погрешности выходного аналогового
сигнала и показаний устройств в нормальных условиях применения равны
±
0,5 %.
Нормирующие значения выходного аналогового сигнала и показаний приведены в таблице 2.
Погрешность устройств нормируется без учета погрешностей трансформаторов напряжения и
тока.
Основная погрешность устройств не превышает предела допускаемой основной
погрешности:
- при изменении сопротивления нагрузки:
от 0 до 3,0 кОм для устройств с диапазоном изменений выходного аналогового
сигнала: от 0 до 5 мА, -5...0...+5 мА, 0...2,5...5 мА;
от 0 до 0,5 кОм для устройств с диапазоном изменений выходного аналогового
сигнала: от 4 до 20 мА, 4...12...20 мА;
- при изменении частоты входного сигнала от 45 до 55 Гц.
Пульсация выходного аналогового сигнала устройств на максимальной нагрузке не
более:
- 90 мВ для устройств с диапазоном изменений выходного сигнала от 0 до 5 мА, -
5...0...+5 мА. 0...2,5...5 мА;
- 60 мВ для устройств с диапазоном изменений выходного сигнала от 4 до 20 мА,
4...12...20 мА.
Пределы допускаемыхдополнительныхпогрешностей, вызванных изменением
влияющих величин от нормальных значений, равны:
а)
±
0,4 % при изменении температуры окружающего воздуха в интервале рабочих
температур на каждые 10 °С;
б)
±
1,0 % при воздействии относительной влажности;
в)
±
0,5 % при влиянии внешнего однородного магнитного поля постоянного или
переменного тока с частотой входного сигнала, с магнитной индукцией 0,5 мТл при самом
неблагоприятном направлении и фазе магнитного поля;
г)
±
0,5 % при изменении коэффициента мощности в диапазоне от 0 до плюс 1, от плюс
1 до 0, от 0 до минус 1, от минус 1 до 0;
д)
±
0,25 % при изменении напряжения питания от номинального значения (220
±
4,4)
В до 242 и 187 В и от номинального значения (100
±
2) В до 110 и 85 В;
е)
±
0,25 % при изменении напряжения измерительной цепи от номинального значения
(U
н
) до любого значения в диапазоне от 80 % до 120 % U
Н
для устройств, питающихся от
измерительной цепи;
Лист № 7
Всего листов 8
ж)
±
0,5 % при изменении напряжения измерительной цепи от номинального значения
(U
н
) до любого значения в диапазоне от 0 % до 120 %
U
Н
для устройств, питающихся от сети
переменного тока.
Масса устройств, кг, не более ......................................................................................0,8
Габаритные размеры (ширина
´
высота
´
глубина), мм, не более .......................120
´
120
´
150
Рабочие условия эксплуатации:
- температура окружающего воздуха
для устройств климатического исполнения О4.1 .............................. от плюс 5 до плюс 50 °С
для устройств климатического исполнения УХЛ3.1 ......................от минус 40 до плюс 50 °С
- относительная влажность воздуха
для устройств климатического исполнения О4.1 ...............................................95 % при 30 °С
для устройств климатического исполнения УХЛ3.1 ..........................................95 % при 35 °С
Наработка на отказ, ч, не менее............................................................................................ 50000
Срок службы, лет, не менее...........................................................................................................10
Знак утверждения типа
наносится на этикетку преобразователя, титульный лист Руководства по эксплуатации и
паспорт преобразователя типографским способом.
Комплектность средства измерений
В комплект поставки входят:
- устройство (согласно спецификации заказа),
- комплект монтажных частей,
- комплект эксплуатационной документации (паспорт, руководство по эксплуатации).
Поверка
осуществляется по документу «Устройства измерительные ЦП8506-120. Руководство по
эксплуатации. 3ПЧ.349.050 РЭ», раздел 9 «Методика поверки», согласованному ГЦИ СИ
ФГУП «ВНИИМС» в июле 2007 г.
Средства поверки: установка УПП8531М/1, магазин сопротивлений Р4831 (± 0,02 %); прибор
комбинированный цифровой Щ300 (класс точности 0,05).
Сведения о методике (методе) измерений
Сведения приведены в разделах документа:
«Устройства измерительные ЦП8506-120. Руководство по эксплуатации.» 3ПЧ.349.050 РЭ
Нормативные и технические документы, устанавливающие требования устройствам
измерительным ЦП8506-120
1. ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты,
сопротивления аналоговые. Общие технические условия.
2. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
3. ТУ 25-7504.197-2007. Устройства измерительные ЦП8506-120. Технические условия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Лист № 8
Всего листов 8
Изготовитель
ОАО «Электроприбор», г. Чебоксары.
Адрес: 428000, Республика Чувашия, г. Чебоксары, пр. И. Яковлева, д. 3.
Тел.: (8352) 39-99-12; 39-98-22;Факс: (8352) 55-50-02; 56-25-62.
Web-сайт:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное
унитарноепредприятие«Всероссийскийнаучно-исследовательскийинститут
метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Р. Петросян
Заместитель
Руководителя Федерального
Агентства по техническому
регулированию и метрологии
М.П.
«»2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 40479-09 | Приемники измерительные с оптической развязкой входного сигнала | П5-45 | ООО "ПиТОН", г.Нижний Новгород | 1 год | Перейти |
| 21251-01 | Устройства управления топливораздаточными колонками автоматического топливораздаточного терминала Aspo Systems | LK-94, LK-94Y, LK-94F, LK-94S, LK-94K | Фирма "Aspo Systems Oy", Финляндия | 1 год | Перейти |
| 49937-12 | Стенды измерительные | Нет данных | ЗАО "Диаконт", г.С.-Петербург | 1 год | Перейти |
| 37897-08 | Трансформаторы тока измерительные | ТТ671111.104 | ОАО "Концерн Энергомера", г.Ставрополь | 4 года | Перейти |
| 18937-99 | Системы измерительные расходомерные | 990/1010 | Фирма "Controlotron Corporation", США | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
