Номер госреестра:
35359-12
Наименование СИ:
Устройства релейной защиты
Обозначение типа:
Р3А33
Производитель:
ООО "Компания ДЭП", г.Москва
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.06.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47493
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства релейной защиты РЗА33
Назначение средства измерений
Устройства релейной защиты РЗА33 (далее - устройства) предназначены для
измерения напряжения и силы переменного тока, мощности, частоты основной гармоники,
углы взаимного расположения векторов напряжений и токов в 3-х и 4-х проводных цепях
переменного тока промышленной частоты, а также для учета активной и реактивной
электроэнергии с обеспечением функций автоматической защиты.
Описание средства измерений
Конструктивноустройствасостоятизисполнительногоблока,терминала
управления и блока питания, соединенных электрическим кабелем.
Исполнительный блок оснащен цифровым сигнальным процессором,
программируемым ПЗУ для хранения параметров конфигурации устройства, его настройки
и другой служебной информации, записываемых в энергонезависимую электронную память.
Исполнительный блок имеет 4 канала для измерения напряжения, 4 канала для
измерения силы тока, 8 дискретных входных и 8 дискретных выходных каналов.
Частота измерения аналогового сигнала по каждому из входных каналов составляет
4 кГц. Действующие значения токов и напряжений вычисляются каждые 20 мс. Такт
запуска алгоритмов защиты 20 мс.
Устройства периодически измеряют мгновенные значения токов и напряжений.
При измерении напряжения и силы тока аналоговый сигнал поступает на вход
исполнительного блока и затем через встроенный аналоговый мультиплексор поступает на
аналого-цифровой преобразователь (АЦП), где преобразуется в дискретный сигнал. После
обработки результат измерения отображается в цифровом виде на дисплее терминала
управления или поступает по интерфейсу связи RS485 в протоколе SyBUS на ЭВМ.
Дискретные каналы предназначены для приема сигналов от внешних устройств
автоматики,управления,сигнализацииипередачисигналовдляуправления
коммутационными аппаратами и использования в системах автоматики и сигнализации.
Терминал управления служит для отображения результатов измерений на дисплее и
установки необходимых параметров и режимов работы устройств.
Устройства выполняют функции сигнализации, регистрации аварийных событий.
Для ведения реального времени, в устройствах установлены микросхемы часов
реального времени и поддержана процедура синхронизации времени протокола SyBUS –
специальная широковещательная транзакция в локальной сети от системного задатчика
времени, содержащая значение реального времени с дискретностью 1 миллисекунда.
Параметры конфигурации, накопленные значения счетчиков электроэнергии
сохраняются в энергонезависимой памяти EEPROM. Архив событий и графики записанных
событий хранятся в памяти, питаемой литиевой батареей.
При отсутствии электропитания сохранение данных обеспечивается в течение 40
лет для данных в
EEPROM и 5 лет для данных в памяти.
Устройства оснащены интерфейсом RS 485 для связи с внешними электронными
устройствами (например, ЭВМ, принтер и.т.п.).
ИнтерфейсRS-485позволяетобъединятьустройствавединуюсистему,
осуществлять обмен данными на расстояниях до 1 км и подключать к промышленному
контроллеру, персональному компьютеру, что позволяет легко интегрировать устройства в
Без терминала управления
Примечания
1В состав устройств не входит блок питания.
2В состав устройств входит блок питания.
В состав устройств РЗА33 могут входить следующие блоки питания:
PWRZA; PW24V1A; PW24V1A-100; PW24V1A-R; PW27V1A; PW24V1A-1M,
которые внесены в Госреестр в составе комплексов информационных, измерительных и
управляющих «ДЕКОНТ» и «ДЕКОНТ-Ех» (Госреестр № 18835-12).
Устройства устанавливаются в электротехнических и монтажных шкафах, что
ограничивает доступ не только к измерительным компонентам и метрологически значимому
ПО, но и к самому устройству в целом.
Фотографии устройств и шкафа, в котором их устанавливают, приведены на
рисунке 1.
Защита от несанкционированного доступа к измерительным компонентам и
метрологическизначимому ПОустройств обеспечиваетсянанесением на корпус
исполнительного блока защитной голографической наклейки. При вскрытии корпуса на
поверхности остаются неудаляемые следы. Фотография исполнительного блока с наклейкой
приведена на рисунке 2.
Лист № 2
всего листов 8
автоматизированные системы релейной защиты и автоматики. Скорость передачи данных
по сети программируется и может выбираться из: 307200 153600, 38400 и 9600 бит/с.
Пакетный способ передачи данных на основе протокола SyBUS позволяет осуществлять
прием и передачу отдельных параметров и команд.
Устройства могут применяться в электрических сетях с изолированной и
компенсированной нейтралью напряжением 6-35 кВ и в сетях 0,4 кВ.
Область применения: предприятия промышленности и энергетики.
Схема обозначения модификаций устройств:
РЗА33-ХХХ
/Х/ХХХ
-В
Тип устройства
Типоисполнение по оперативному напряжению
- 100 В переменного тока;
- 400 В переменного тока
Типоисполнение по номинальному фазному току
- 1 А;
- 5 А
Типоисполнение по напряжению питания
- 24 В постоянного тока
1)
;
- от 100 до 350 В постоянного тока
2)
;
- от 100 до 270 В переменного тока
2)
Лист № 3
всего листов 8

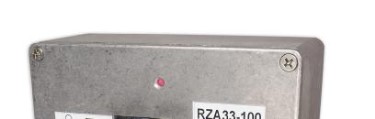

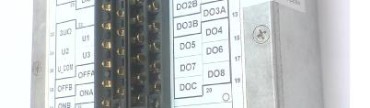

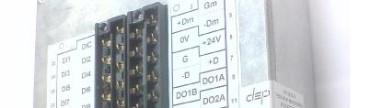

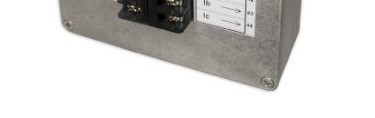

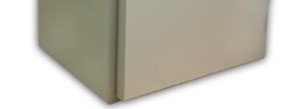

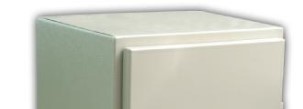

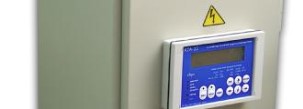

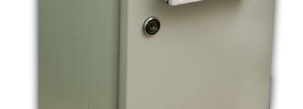

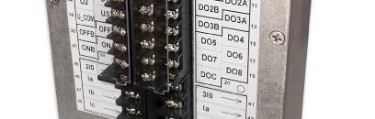

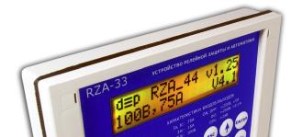

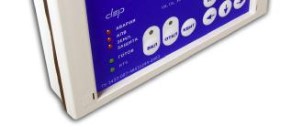

Исполнительный блокТерминал управленияШкаф с устройством РЗА 33
Рис.1 - Фотография устройства РЗА 33

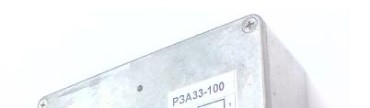

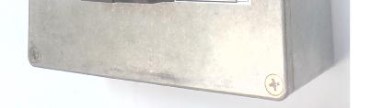

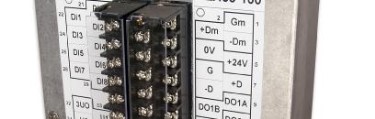

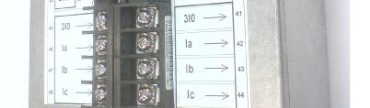

Рис. 2 – Фотография исполнительного блока с защитной голографической наклейкой
Наклейка для контроля вскрытия
РЗА33/400/5/ХХ
Х
РЗА33/100/1/ХХ
Х
РЗА33/400/1/ХХ
Х
Иденти-
фикацион-
ный номер
программ-
много
обес-
Лист № 4
всего листов 8
Программное обеспечение
Программное обеспечение (далее - ПО) устройств релейной защиты РЗА33 состоит
из встроенного в устройства и внешнего, функционирующего на внешних программно-
аппаратных платформах. В качестве внешнего ПО в устройствах используется ПО SCADA
SyTrack,котороевнесеновГосреестрвсоставекомплексовинформационных,
измерительных и управляющих «ДЕКОНТ» и «ДЕКОНТ-Ех» (Госреестр № 18835-12).
Встроенное ПО заносится во флэш-память микропроцессора устройства при
выпуске из производства и не может быть изменено пользователем. Встроенное ПО
выполняетфункциианалого-цифровогопреобразованияэлектрическихсигналов,
последующую обработку и передачу в цифровой форме на вышестоящие уровни
автоматизированных систем. Встроенное ПО является метрологически значимым.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1- Идентификационные данные встроенного программного обеспечения.
Алгоритм
ИдентификационЦифровойвычисления
-идентификаторцифрового
Наименованиеное программногоидентифи-
устройства наименованиеобеспечениякатора про-
программного (контрольная сумма граммного
обеспечения
печения
исполняемого кода)обеспечени
я
Хb265a218129
РЗА33/100/5/ХХ
RZA44_v41.hex110
d4db41264e1f66aaa4ebc
MD5
RZA44_v41.hex110
d4db41264e1f66aaa4ebc
MD5
b265a218129
RZA44_v41.hex110
d4db41264e1f66aaa4ebc
MD5
b265a218129
RZA44_v41.hex110
d4db41264e1f66aaa4ebc
MD5
b265a218129
Влияние встроенного программного обеспечения учтено при нормировании
метрологических характеристик устройств. Устройства имеют защиту встроенного
программногообеспеченияотнепреднамеренныхипреднамеренныхизменений,
реализованную изготовителем на этапе производства путем установки системы защиты
микроконтроллеров от чтения и записи, уровень защиты встроенного программного
обеспечения – «А» по МИ 3286-2010.
Нетребуетсяспециальныхсредствзащиты,исключающихвозможность
несанкционированной модификации, обновления(загрузки),удаленияииных
преднамеренных изменений встроенного ПО и измеренных данных.
Внешнее ПО SCADA SyTrack не является метрологически значимым и включает в
себя набор инструментальных и исполнительных модулей.
Уровень защиты внешнего ПО SCADA SyTrack – «С» по МИ 3286-2010.
В состав используемого внешнего ПО (из ПО SCADA SyTrack) входят следующие
компоненты:
- ПО "SyTrack-TOOL" RZATrendView - просмотр осциллограмм в формате
ComTrade;
- ПО "SyTrack-TOOL" SubstationARM – RZA - автоматизированное рабочее место
инженера релейной защиты;
Лист № 5
всего листов 8
- ПО "SyTrack-PLC" DRV-IEC-103-M – реализация протокола МЭК-60870-5-103 в
режиме Мастера;
- ПО "SyTrack-PLC" DRV-SYNET – реализация протокола SYNET;
- ПО "SyTrack-PLC" DRV-SPABUS-M - реализация протокола SPA-Bus (ABB) в
режиме Мастера;
- ПО "SyTrack-PLC" DRV-MODBUS-M - реализация протокола MODBUS в режиме
Мастера;
- ПО "SyTrack-TOOL" RZAConfig» - программа настройки параметров защиты и
функционирования устройств и инициирования пользователем считывания данных,
используемых для построения графиков осциллограмм.
Наименование технических характеристик
РЗА33-
100/5/ХХХ
РЗА33-
100/1/ХХХ
РЗА33-
400/5/ХХХ
Метрологические и технические характеристики
Таблица 2
Модификации
РЗА33-
400/1/ХХХ
5-12020-280
0, 1…15 Iном
40…60
0,5(емк) – 1,0 - 0,5(инд.)
Измерение параметров энергии
Диапазон измерений напряжения переменного тока, В
Диапазон измерений силы переменного тока,
Диапазон измерения частоты сети, Гц
Диапазон измерений cosφ
Пределы допускаемой основной относительной погрешности
измерения, %:
- напряжения
- частоты
±
0,5
±
0,2
±
0,5
± 0,5
± 2,0
Пределы допускаемой основной приведенной погрешности
измерения силы тока, %:
от 0,1 до 1,5 Iном (к I
ном
)
от 1,5 до 15 Iном (к I
макс
)
Пределы допускаемой основной приведенной погрешности
измерения cos φ, %
Пределы допускаемой дополнительной погрешности от
изменения температуры на каждые ±10
°
С, %, при
измерении:
- напряжения
- силы тока
- частоты
±
0,1
±
0,1
±
0,05
±
0,5
Пределы допускаемой дополнительной погрешности от
изменения температуры на ±10
°
С, %, при измерении cos φ
Измерение энергии
Диапазон измерений активной/реактивной мощности, кВт
Класс точности по активной энергии
Класс точности по реактивной энергии
Номинальное значение силы тока Ia, Ib, Ic, А
Номинальное значение силы тока 3Io , А
0,002-0,01-0,008-0,0
0,3 1,5 1,2 4-
6,0
0,5
1,0
5151
1 0,21 0,2
Наименование технических характеристик
РЗА33-
100/5/ХХХ
РЗА33-
100/1/ХХХ
РЗА33-
400/5/ХХХ
от 100 до 270
от 45 до 55
не более 12
Лист № 6
всего листов 8
Модификации
РЗА33-
400/1/ХХХ
15 Iном
50
3×57,7/1003×230/400
0,8 … 1,15 Uном
0,1 … 1,5 Iном
45…55
± 0,5
± 1,0
± 0,15
± 0,2
± 1
0,02 Iном
5
60
от минус 40 до плюс 55
от минус 20 до плюс 55
от 30 до 98
от 60 до 106,7
от 100 до 350
не более 6
от 15 до30
не более 6
220×145×80
165×105×28
1,0
0,3
Максимальное значение силы тока,
Номинальное значение частоты, Гц
Номинальное значение напряжения, В
Диапазон рабочих напряжений,
Диапазон рабочих токов,
Диапазон рабочей частоты, Гц
Пределы допускаемой основной относительной погрешности
измерения активной мощности, %
Пределы допускаемой основной относительной погрешности
измерения реактивной мощности, %
Пределы допускаемой дополнительной погрешности от
изменения температуры на ±10
°
С при измерении:
- активной мощности, %
- реактивной мощности, %
Пределы допускаемой погрешности ведения времени, с/сутки
Порог чувствительности,
Время начального запуска, не более, с
Общие характеристики
Среднее время восстановления, не более, мин.
Условия эксплуатации:
температура окружающего воздуха,
о
С:
- исполнительный блок
- терминал управления
относительная влажность воздуха, %
атмосферное давление, кПа
Параметры электрического питания
от сети переменного тока:
- напряжение, В
- частота, Гц
- потребляемая мощность, В·А
от сети постоянного тока:
- напряжение, В
- потребляемая мощность, Вт
Параметры электрического питания для устройств с
напряжением питания 24 В
от сети постоянного тока:
- напряжение, В
- потребляемая мощность, Вт
Габаритные размеры, не более, мм
- исполнительный блок
- терминал управления
Масса, не более, кг
- исполнительный блок
- терминал управления
Степень защиты по ГОСТ 14254-96:
Наименование технических характеристик
РЗА33-
100/5/ХХХ
РЗА33-
100/1/ХХХ
РЗА33-
400/5/ХХХ
Лист № 7
всего листов 8
Модификации
РЗА33-
400/1/ХХХ
- исполнительный блок IP56
- клеммник внешних подключений IP20
- терминал управленияIP54
Средняя наработка на отказ, ч 140 000
Средний срок службы, лет 30
Знак утверждения типа
наносится на лицевую панель устройств и титульные листы руководства по эксплуатации и
паспорта типографским способом.
Комплектность средства измерений
Вкомплектпоставкивходитустройство,коробкаупаковочная,паспорт,
руководство по эксплуатации.
По заказу: методика поверки и программное обеспечение.
Поверка
осуществляется согласно документу 3433-007-86507412-2012 МП «Устройства релейной
защиты РЗА33. Методика поверки», утвержденному ГЦИ СИ ВНИИМС в мае 2012 года.
Перечень основного оборудования, необходимого для поверки:
1.Поверочная установка МК 6801 (МК 6800):
- погрешность по активной энергии (мощности) ±0,05%;
- погрешность по реактивной энергии (мощности) ±0,1%;
- погрешность по напряжению и силе переменного тока ±0,2%;
2. Универсальная пробойная установка УПУ-10:
- испытательное напряжение до 6 кВ;
-погрешность установки напряжения ± 5%;
3. Вольтметр Д5103 кл.т. 0,1; пределы измерения напряжения 75; 150; 300; 600 В;
4. Амперметр Д 5100 кл.т. 0,1, пределы измерения тока 0-10 A;
5. Частотомер электронно-счётный Ч3-63:
- диапазон измеряемых частот синусоидальных 0,1 Гц - 1500 МГц, импульсных сигналов
0,1 Гц - 200 МГц (0,1-10 В);
- погрешность измерения частоты, не более ± 5·10
-7
± 1 ед.сч.
Сведения о методиках (методах) измерений
Сведения приведены в РЭ 3433-007-86507412-2012 «Устройство релейной защиты
РЗА33. Руководство по эксплуатации».
Лист № 8
всего листов 8
Нормативные и технические документы, устанавливающие требования к устройствам
релейной защиты РЗА33.
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие
технические условия».
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока,
сопротивления. Общие технические требования и методы испытаний».
ТУ 3433-007-86507412-2012 «Устройство релейной защиты РЗА33. Технические условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- осуществление производственного контроля за соблюдением установленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта;
- осуществление деятельности по обеспечению безопасности при чрезвычайных
ситуациях;
- осуществление торговли и товарообменных операций;
- выполнение государственных учётных операций.
Изготовитель
Общество с Ограниченной Ответственностью «Компания ДЭП»
(ООО «Компания ДЭП»)
Юридический адрес: 127055, г. Москва, пер. Порядковый, д. 21;
Почтовый адрес: 117545 г. Москва, ул. Подольских Курсантов, д. 3, стр. 8
тел./факс: (495) 995-00-12
е-mail:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное
унитарноепредприятие«Всероссийскийнаучно-исследовательскийинститут
метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Е.Р. Петросян
Заместитель Руководителя Федерального
Агентства по техническому регулированию
и метрологии
М.П.
«_____» ______________2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 47211-11 | Устройства для измерений углов установки колес автомобилей | DSP706, DSP708 | Фирма "Hunter Engineering Company", США | 1 год | Перейти |
| 10919-87 | Устройства детектирования | УДИН-06Р | ФГУП "Приборостроительный завод" (ПСЗ), г.Трехгорный | 1 год | Перейти |
| 9522-84 | Устройства для измерения пучков на сплаве | АГО-1 | ЦНИИ лесосплава, г.С.-Петербург | Нет данных | Перейти |
| 8874-82 | Устройства детектирования | УДИН-02Р | Нет данных | Нет данных | Перейти |
| 29940-05 | Устройства измерения смещений подшипников скольжения буровых платформ | Нет данных | КТИ НП СО РАН, г.Новосибирск | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
