Номер госреестра:

35299-07

Наименование СИ:

Расходомеры-счетчики вихревые

Обозначение типа:

PRO-V (мод. M22-V, M22-VT, M22-VTP, M23-V, M23-VT, M23-VTP)

Производитель:

Компания "VorTek Instruments, LLC", США

Межповерочный интервал:

3 года

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

20.07.2022

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 28479

об утверждении типа средств измерений

Лист № 1

всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики вихревые PRO-V модели М22-V, M22-VT, M22-VTP,

M23-V, M23-VT, M23-VTP

Назначение средства измерений

Расходомеры-счетчики вихревые PRO-V модели М22-V, M22-VT, M22-VTP, M23-V,

M23-VT, M23-VTP (далее – расходомеры-счетчики) предназначены для измерений расхода и

объема (массы) жидких и газообразных сред (газа, насыщенного и перегретого пара) в закры-

тых трубопроводах с диаметрами условных проходов от 15 до 1800 мм (в зависимости от мо-

дели).

Описание средства измерений

Принцип действия расходомеров-счетчиков основан на возникновении за телом обте-

кания, помещенного в поток измеряемой среды (жидкость или газ), дорожки вихрей (дорожка

Кармана). Частота следования вихрей (f) в широком диапазоне чисел Рейнольдса (Re) прямо

пропорциональна скорости (V) измеряемой среды, а, следовательно, и объемному расходу че-

рез сечение трубопровода:

V = f (d/St).

Здесь

d - поперечный размер тела обтекания;

St- число Струхаля.

Расходомеры-счетчики выпускаются в двух исполнениях:

модели М22-V, M22-VT, M22-VTP полнопроходного типа - фланцевые или межфлан-

цевые (диаметры условного прохода расходомеров-счетчиков от Ду15 до Ду200);

модели M23-V, M23-VT, M23-VTP погружного типа с возможностью монта-

жа/демонтажа под давлением (диаметры условного прохода трубопровода от Ду50 до

Ду1800).

Расходомеры-счетчики состоят из первичного преобразователя скорости вихревого

типа и микропроцессорного вычислительного блока (электронного блока).

Первичный преобразователь скорости состоит из тела обтекания (генератора вихрей) с

сенсором измерения частоты вихрей (пьезоэлектрический преобразователь) в корне тела об-

текания и устанавливается в измерительном сечении трубопровода на погружной штанге (мо-

дели M23-V, M23-VT, M23-VTP) или в цилиндрическом корпусе (с диаметром условного про-

хода, совпадающим с внутренним диаметром трубопровода, на котором устанавливается рас-

ходомер-счетчик) с фланцами или без фланцев (модели М22-V, M22-VT, M22- VTP).

Пьезоэлектрический сенсор преобразует знакопеременные пульсации давления, вы-

званные чередованием вихрей, в частотный электрический сигнал, который поступает на вход

электронного блока. Расходомеры-счетчики модели М22-VT и M23-VT имеют встроенные

преобразователь температуры Pt1000 и вычислитель (корректор) массового расхода, модели

М22-VTP и M23-VTP, кроме того, имеют встроенный преобразователь давления.

Электронный блок обеспечивает выполнение следующих функций:

- определение объема и расхода различных жидкостей и газов (модели М22-V и M23-

V) и отображение значений на цифровом индикаторе;

- определение массы и массового расхода насыщенного пара (модели М22-VT и M23-

VT) и отображение значений на цифровом индикаторе;

- определение объема (массы) и объемного (массового расхода) жидкости, газа и на-

сыщенного и перегретого пара (модели М22-VTP и M23-VTP);

- формирование пассивного гальванически развязанного импульсного сигнала с нор-

мированной ценой импульса преобразования объема;

Лист № 2

всего листов 6

- связь с устройствами сбора и отображения информации посредством интерфейса

HART и/или Modbus;

формирование аналогового сигнала (4-20 мА), пропорционального объемному и/или

(массовому) расходу;

формирование аналогового сигнала (4-20 мА), пропорционального текущему значению

температуры измеряемой среды;

формирование аналогового сигнала (4-20 мА), пропорционального текущему значению

давления измеряемой среды;

замыкание «сухого» контакта при превышении объемного расхода заданного значения

(модели М22-V и M23-V);

замыкание «сухих» контактов при превышении массового расхода и/или температуры

насыщенного пара заданных значений (модели М22-VТ и M23-VТ);

замыкание трех «сухих» контактов (по выбору) при превышении объемного и/или мас-

сового расходов, температуры, давления и плотности заданных значений (модели М22-VТР и

M23-VТР).

Конструкция расходомера-счетчика предусматривает моноблочный монтаж первично-

го преобразователя скорости потока и электронного блока (по заказу электронный блок может

поставляться в раздельном варианте установки с кабелем длиной до 17 м ).

Электронный блок размещается в герметичном металлическом корпусе, на котором

расположены индикаторное устройство (ЖКИ дисплей две строки по 16 символов), пульт

управления (шесть кнопок), контактные разъемы для подключения питания и внешних элек-

трических цепей, обеспечивающие совместимость расходомера-счетчика с периферийными

устройствами.

При установке расходомера-счетчика на трубопроводе необходимо соблюдать длины

прямых участков вверх и вниз по течению потока (для местного сопротивления – изгиб (коле-

но) под 90

необходимы прямые участки 10 Ду до и 5 Ду после установки расходомера-

счетчика) или использовать струевыпрямители при отсутствии требуемых длин прямолиней-

ных участков.

Погружные модели расходомеров-счетчиков М23 могут поставляться с сальниковым

уплотнением для обслуживания датчика под давлением и монтажными принадлежностями:

резьбовая бобышка (M23-MA), фланцевая бобышка (M23-FMA, GMA, HMA);

oтсечной полнопроходной клапан (M23-RK) и ниппели с переходниками, а также бол-

ты с прокладками.

Внешний вид расходомера-счетчика показан на рис. 1.

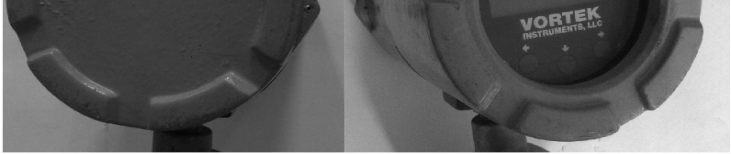

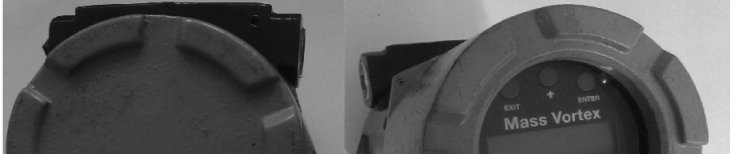

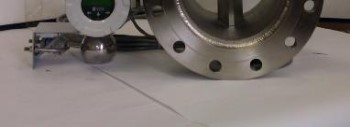

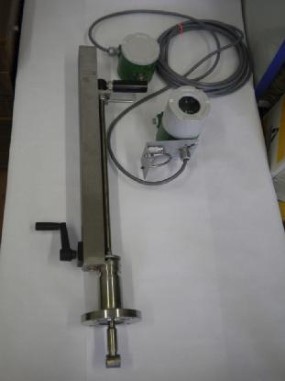

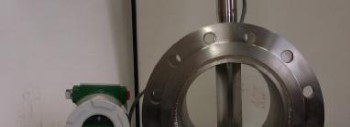

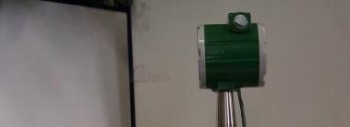

Рис. 1. Внешний вид расходомеров-счетчиков М23 (слева) и М22 (справа)

На рис. 2 показаны способ и места пломбирования расходомеров-счетчиков.

Лист № 3

всего листов 6

б)в)

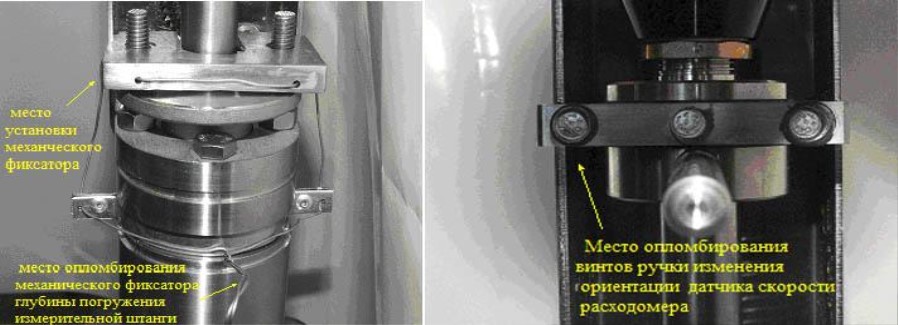

Рис. 2. Места опломбирования: а) блок электроники; б) штанга погружного расходомера-

счетчика M23; в) сальниковая камера погружного расходомера-счетчика M23

Программное обеспечение

Рис. 3. Структура ПО

Расходомеры-счетчики имеют встроенное и автономное обеспечение программное

(ПО). Структура взаимосвязи частей ПО приведена на рис. 3.

Блок рас-

чета рас-

хода

Блок рас-

чета объе-

ма

Блок диагно-

стики

Блок вре-

мени

Блок ар-

хивации

Блок об-

мена дан-

ными

Блок ин-

дикации

Место опломбирования

Лист № 4

всего листов 6

Основные функции частей программного обеспечения:

1) Блок расчета расхода предназначен для расчетов его значений по результатам изме-

рений сигнала, формируемого на преобразователях: скорости, температуры и давления;

2) Блок расчета объема предназначен для расчетов его значений по результатам изме-

рений расхода;

3) Блок архивации предназначен для расчетов и хранения измерительной и диагности-

ческой информации;

4) Блок обмена предназначен для вывода через интерфейсные каналы измерительной,

диагностической и настроечной информации на внешние устройства приема;

5) Блок индикации предназначен для визуального отображения на табло расходомера-

счетчика измерительной, диагностической и настроечной информации;

6) Блок реального времени предназначен для измерения времени работы расходомера-

счетчика и времени действия диагностируемых ситуаций;

7) Блок диагностики предназначен для контроля значений измеренных параметров на

соответствие заданным значениям и формирования диагностических сообщений.

Идентификационные данные программного обеспечения приведены в таблице 1.

Наименование про-

граммного обеспечения

Идентифика-

ционное на-

именование

программного

обеспечения

Таблица 1

Pro-V M22 & M23

Pro-V

Номер версии

(идентифика-

ционный но-

мер) про-

граммного

обеспечения

3.00.15

Цифровой иденти-

фикатор про-

граммного обеспе-

чения (контроль-

ная сумма испол-

няемого кода)

1BFE

Алгоритм вы-

числения цифро-

вого идентифи-

катора про-

граммного обес-

печения

CRC-16

*встроенное ПО устанавливается на производстве и не имеет внешнего доступа

Нормирование метрологических характеристик расходомера-счетчика проведено с

учетом того, что программное обеспечение является неотъемлемой и неизменяемой частью

расходомера-счетчика. Уровень защиты программного обеспечения - С по МИ 3286-2010.

Метрологические и технические характеристики

от 0,2 до 34

от

....до....

690

где

-плотность газа,

кг/м

от 2 до 2750

от

....до....

9161

где

-плотность газа,

кг/м

Таблица 2

Наименование параметра

Значение

Модель расходомера-счетчика

М22 М23

от 15 до 200

от 50 до 1800

Диаметр условного прохода трубопровода (Дy)

Наименьший расход измеряемой среды (в зави-

симости от Ду) Qmin (в рабочих условиях), м

/ч

для жидкости

для газа (насыщенного и перегретого пара)

Наибольший расход измеряемой среды (в зави-

симости от Ду) Qmax (в рабочих условиях), м

/ч

для жидкости

для газа (насыщенного и перегретого пара)

от 6 до 1018

от 38 до 6786

от 64 до 82450

от 424 до 549654

Лист № 5

всего листов 6

1,52

2 2,5

22,5

9 9

90 90

6,4

260

400

минус 40 - 60

Пределы допускаемой относительной погрешно-

сти при измерении,

Объема и расхода для жидкости

Массы и массового расхода жидкости

Объема и расхода для газа

(приведенных к стандартным условиям), насы-

щенного и перегретого пара

Массы и массового расхода газа (насыщенного и

перегретого пара)

Наибольшая скорость потока измеряемой среды,

м/с:

Для жидкости

Для газа (насыщенного и перегретого пара)

Наибольшее избыточное давление измеряемой

среды не более, МПа

Наибольшая температура измеряемой среды,

Стандартное исполнение

Высокотемпературное исполнение

Диапазон температуры окружающего воздуха, °С

Относительная влажность окружающего воздуха

при 35

С, %

До 95

12-36 (100 мА)

85-240 (2 ВА)

267203

420406

672 1334

Напряжение питания постоянного тока, В

Напряжение переменного тока частотой 50/60

Гц (опция)

Габаритные размеры расходомера- счетчика

(в зависимости от Ду), мм, не более:

длина

ширина

высота

Масса расходомера- счетчика - (в зависимости от

Ду), кг, не более

Средний срок службы, лет

Средняя наработка на отказ, ч,

5,5-1367-12

50000

Знак утверждения типа

Знак утверждения типа наносят на прибор фотохимическим методом и на эксплуата-

ционную документацию (паспорт расходомера-счетчика) типографским способом.

Комплектность средства измерений

НаименованиеКол-во

Расходомер-счетчик вихревой PRO-V 1 шт.

Паспорт 1 экз.

Руководство по эксплуатации 1 экз.

Методика поверки 1 шт.

Комплект принадлежностей (по заказу) 1 шт.

Поверка

осуществляется по документу МП 2550-0040-2007 “Расходомеры – счетчики PRO-V моделей

М22-V, M22-VT, M22-VTP, M23-V, M23-VT, M23-VTP. Методика поверки”, утвержденному

ГЦИ СИ “ВНИИМ им. Д.И. Менделеева” 22.02. 2007 г.

Лист № 6

всего листов 6

Основные средства измерений, применяемые при поверке:

Установка поверочная расходомерная (для жидких сред) “УР-2000” ,максимальный рас-

ход 600 м

/ч, погрешность 0,3%;

Установка поверочная счетчиков газа УПСГ-3200, максимальный расход 3200 м

/ч, по-

грешность 0,3%;

Эталонная аэродинамическая установка АДС 700/100 (ГСЭ единицы скорости воздушно-

го потока ГЭТ 150-86) с диапазоном скорости воздушного потока 0,1

100 м/с и относитель-

ной погрешностью СКО=0,2 % и НСП=0,2%.

Сведения о методиках (методах) измерений

Методы измерений изложены в Руководстве по эксплуатации,

Нормативные и технические документы, устанавливающие требования к расходоме-

рам-счетчикам PRO-V

ГОСТ 8.542-86 «ГСИ. Государственный специальный эталон и государственная повероч-

ная схема для средств измерений скорости воздушного потока».

ГОСТ 8.143-75 “ГСИ. Государственный первичный эталон и общесоюзная поверочная

схема для средств измерений объемного расхода газа в диапазоне от 10

-6

до 10

/с”.

ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объе-

ма и массы жидкости”.

Техническая документация фирмы-изготовителя.

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

Выполнение государственных учетных операций.

Изготовитель

Компания “Vortek Instruments, LLC ”, США

Адрес: 8475 West I-25 Frontage Road, Suite 300, Longmont, Colorado 80504, USA

Тел.:+1 (303) 682-9999

Факс: +1 (303) 682-4368

Заявитель

ООО "АППЭК-Сервис"

Адрес: 195265, Санкт-Петербург, Гражданский пр., д. 111

Тел. (812) 531-14-05; email:

info@appec.spb.ru

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

Адрес: 190005, Санкт-Петербург, Московский пр., 19

Тел. (812) 251-76-01, факс (812) 713-01-14, e-mail:

info@vniim.ru

Аттестат аккредитации № 30001-10.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

м.п.«» _________________ 2012

г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
63501-16	Счетчики однофазные статические	АГАТ 1	АО "Завод МЗЭП", г.Москва	16 лет	Перейти
4565-74	Счетчики метража	СМ	Нет данных	Нет данных	Перейти
8098-81	Расходомеры лотковые	СБ-121	Завод цементного машиностроения, Украина, г.Киев	1 год (ГОСТ 8.002-71)	Перейти
34196-10	Счетчики электрической энергии статические трехфазные	Меркурий 233	ООО "НПК "Инкотекс", г.Москва	10 лет	Перейти
45533-10	Расходомеры-счетчики многофазные	FloWatch	Фирма "Pietro Fiorentini S.p.A.", Италия	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуРасходомеры-счетчики вихревые PRO-V (мод. M22-V, M22-VT, M22-VTP, M23-V, M23-VT, M23-VTP)ГРСИ 35299-07

Заказать поверку
Расходомеры-счетчики вихревые PRO-V (мод. M22-V, M22-VT, M22-VTP, M23-V, M23-VT, M23-VTP)
ГРСИ 35299-07
