Номер госреестра:
35271-13
Наименование СИ:
Дозаторы ленточные непрерывные
Обозначение типа:
ДЛН
Производитель:
ООО НПП "Томская электронная компания", г.Томск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.06.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52010/1
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1403 от 17.06.2019 г.)
Дозаторы ленточные непрерывные ДЛН
Назначение средства измерений
Дозаторы ленточные непрерывные ДЛН (далее - дозаторы) предназначены для
непрерывного весового дозирования сыпучих материалов в технологических линиях
предприятий металлургической, цементной, горнорудной, обогатительной, строительной и
других отраслей промышленности.
Описание средства измерений
Восновуработыдозаторовположеноизменениеэлектрическогосигнала
тензометрических датчиков в зависимости от массы дозируемого материала, его обработки и
сравнении сзаданными параметрами,споследующей выдачейинформациина
информационный индикатор и управляющих сигналов на исполнительные механизмы
дозаторов.
Дозаторы состоят из следующих составных частей:
-конвейера весового с резинотканевой лентой и датчиками весоизмерительными
тензорезисторными (для модификации ДЛН–ХР–ХХХ–ХХХ–Х);
-конвейеравесовогосметаллическойпластинчатойлентойидатчиками
весоизмерительными тензорезисторными (для модификации ДЛН–ТП–ХХХ–ХХХ–Х);
-загрузочного устройства (питателя);
-системы управления дозатором универсальной СДУ (далее - СДУ);
-блока силового БС со встроенным блоком питания БП для СДУ и силовыми
ключами для управления электроприводами механических устройств.
СДУ может быть установлена непосредственно на раме дозатора или дистанционно.
Дозаторы выпускаются в следующих модификациях:
Дозатор ленточный непрерывныйДЛН
– ХХ
–ХХХ–ХХХ
–Х
Обозначение дозатора
Серия дозатора:
Л – лёгкая;
С – средняя;
Т – тяжёлая.
Тип ленты:
Р – резинотканевая;
П – пластинчатая металлическая.
Пределы допускаемой погрешности дозаторов, % НПП:
0,25 –
±
0,25;
0,5 –
±
0,5;
1 –
±
1,0.
Наибольший предел производительности, т/ч
Конструктивное исполнение системы управления:
4 – СДУ-1-1-RХ-Х-N/K (на раме дозатора);
5 – СДУ-2-1-RХ-Х-N/K (в шкафу).

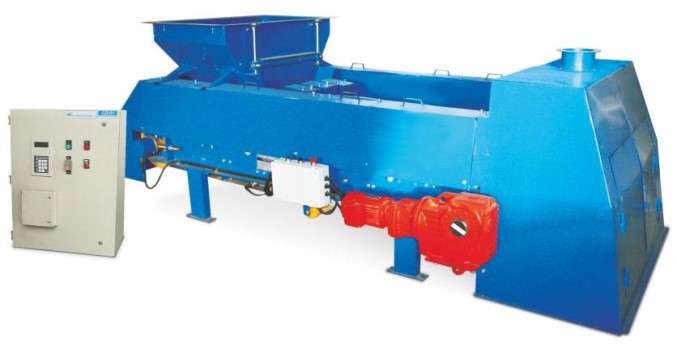

Общий вид дозаторов представлен на рисунке 1.
Лист № 2
Всего листов 7
Рисунок 1 – Общий вид дозаторов
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Защита от внесения несанкционированных изменений обеспечивается посредством
нанесения пломб в виде наклеек с оттиском контрольного клейма изготовителя на каждый блок
контроллера дозирования, входящего в состав СДУ.
Рисунок 2 – Схема пломбировки от несанкционированного доступа
Программное обеспечение
Дозаторы работают под управлением встроенного программного обеспечения (ПО),
установленного в СДУ. ПО предназначено для управления режимами работы дозаторов,
обработки, отображения, хранения и передачи результатов измерений на персональный
компьютер.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Алгоритм вычисления контрольной суммы исполняемого кода
Значение
ДЛН
1.20
6С1Е1681
CRC-32
Метрологические характеристики дозаторов нормированы с учетом влияния ПО.
Место нанесения
наклейки
Лист № 3
Всего листов 7
Метрологические и технические характеристики
Зна ние
10
дозаторов, % НПП
2)
Таблица 2 – Метрологические характеристики
Наименование характеристики
ДЛН-ЛР-ХХХ-ХХХ-ХДЛН-СР-ХХХ-ХХХ-Х
че
ДЛН-ТР-ХХХ-ХХХ-ХДЛН-ТП-ХХХ-ХХХ-Х
Наибольший предел1,0; 1,6; 2,0; 2,5; 4,0; 6,3;6,3; 8,0; 10,0; 16,0;160,0; 250,0; 400,0;63,0; 80,0; 100,0; 160,0;
производительности НПП, т/ч
1)
8,0; 10,0; 16,0; 25,0; 40,0;25,0; 40,0; 63,0; 80,0;630,0; 800,0; 1000,0;250,0; 400,0; 630,0;
63,0100,0; 160;250,0;400,0 800,0; 1000,0
Наименьший предел
производительности, % НПП
Пределы допускаемой погрешности
±
0,25;
±
0,5;
±
1,0
±
0,5;
±
1,0
1)
В случаях, обусловленных требованиями совместимости дозаторов с технологическим оборудованием, допускаются в границах
приведенного ряда следующие значения наибольших пределов производительности: 1,25·10
n
; 2·10
n
; 3,2·10
n
; 8·10
n
, где n – целое
положительное число или нуль.
2)
При условии непрерывной работы дозаторов в течение 6 мин.
Зна ение
800150020002200
4)5)
Таблица 3 – Основные технические характеристики
Наиме
н
ование
х
арак
т
еристики
ДЛН-ЛР-ХХХ-ХХХ-Х ДЛН-СР-ХХХ-ХХХ-Х
ч
ДЛН-ТР-ХХХ-ХХХ-Х ДЛН-ТП-ХХХ-ХХХ-Х
Ширина конвейерной ленты, мм 300; 400; 500; 650800; 1000; 1200; 1400; 1200; 1400; 1600; 2000800; 1000; 1200; 1600;
16002000
Расстояние между осями приводного и
оборотного барабанов, мм, не менее
1)
Потребляемая мощность, кВт, не более1,57,518,530
Габаритные размеры механической части Габаритные размеры дозаторов определяются по формулам
2)
: L
max
=L
осев
+500 мм
3)
;
дозаторов, мм, не более B
max
=B
ленты
+300 мм ; H
max
=600 мм ,
где L
max
– максимальная длина дозатора, мм;
L
осев
- расстояние между осями приводного и оборотного барабанов (изменяется с шагом
200 мм), мм;
В
max
– максимальная ширина дозатора, мм;
В
ленты
– ширина ленты, мм;
Н
max
– максимальная высота дозаторов, мм
Лист № 4
Всего листов 7
+
38
Продолжение таблицы 3
Значение
Наименование характеристики
ДЛН-ЛР-ДЛН-СР-ДЛН-ТР-ДЛН-ТП-
ХХХ-ХХХ-Х ХХХ-ХХХ-Х ХХХ-ХХХ-Х ХХХ-ХХХ-Х
Параметры электрического питания:
- для СДУ:
а) напряжение постоянного тока, Вот 18 до 36
- для электродвигателя приводного барабана:
а) напряжение переменного тока, В
380
-
57
б) частота, Гц
50
±
1
Показатели надежности:
- средняя наработка на отказ, ч, не менее10000
- срок службы, лет 10
- срок сохраняемости, лет2
- ресурс, ч80000
Климатическое исполнение по ГОСТ 15150-69 от -40 до +45
(УХЛ 2, для СДУ - УХЛ 2.1)
Устойчивость к воздействию синусоидальных вибраций:
- группа исполнения по ГОСТ Р 52931-2008N2
- частота, Гцот 10 до 55;
от 0,5 до 100 (для СДУ)
- амплитуда перемещения, мм, не более0,35;
0,5 (для СДУ)
Электромагнитная совместимость СДУ:
- понормаминдустриальныхрадиопомехсогласноГОСТР51318.22-99класс А
- критерийкачествафункционированиясогласноГОСТР51318.24-99 В
1)
По требованию заказчика возможно исполнение дозаторов с расстоянием между осями приводного и оборотного барабанов до 10000 мм.
2)
Расчет проводится на основе требований заказчика и условий установки дозаторов в технологической линии.
3)
Указано без учета аспирационного кожуха и защитного кожуха обводного барабана.
4)
Указано без учета мотора-редуктора.
5)
Указано без приемной воронки с формирователем слоя.
Лист № 5
Всего листов 7
Знак утверждения типа
наносится фотохимическим способом на маркировочную табличку, закрепленную на корпусе
дозатора, инатитульныелистыруководствапо эксплуатациии формуляратипографским способом.
Комплектность средства измерений
Таблица 4 – Комплектность дозатора
НаименованиеОбозначениеКоличество
1 Дозатор ленточный непрерывный ДЛН, вОФТ.20.387.00.00.00
1)
составе: ОФТ.20.1188.00.00.00
2)
-
1.1 Конвейер весовой ленточный в составе:-1 шт.
1.1.1 Грузоприемное устройство-1 шт.
1.1.2 Электромеханический привод
3)
-1 шт.
1.1.3 Датчик весоизмерительный2 шт.
1)
или
тензорезисторный 4 шт.
2)
-
-
1 экз.
1.1.4 Датчик углового положения (энкодер)1 шт.
натяжного барабана
1.1.5 Датчик оборота ленты-1 шт.
1.1.6 Датчик схода ленты
1)
-1 шт.
1.1.7 Пульт местного управления дозатором-1 шт.
1.1.8 Коробка клеммная -1 шт.
1.2 Загрузочное устройство-1 шт.
4)
1.3 Система управления дозатором СДУ ОФТ.18.1570.ХХ.ХХ.ХХ.ХХ-ХХ 1 шт.
1.4 Блок силовой БС- 1 шт.
2 Цепь калибровочная-1 шт.
5)
3 Комплект эксплуатационной 1 компл.
документации, в составе:
3.1 «Дозатор ленточный непрерывный ДЛН.ОФТ.20.387.00.00.00 РЭ
1)
6)
Руководство по эксплуатации» ОФТ.20.1188.00.00.00 РЭ
2)
3.2 «Дозатор ленточный непрерывный ДЛН. ОФТ.20.387.00.00.00 ФО
1)
Формуляр»ОФТ.20.1188.00.00.00 ФО
2)
1 экз.
-1 экз.
-1 экз.
3.3 Система управления дозатором
универсальная СДУ. Комплект
эксплуатационной документации, в составе:
- Руководство по эксплуатации ОФТ.18.1570.00.00.00.00-01 РЭ 1 экз.
6)
4 Методика поверки ОФТ.20.387.00.00.00.00 МП 1 экз.
6)
5 Копия свидетельства об утверждении
6)
типа средств измерений
6 Копия сертификата соответствия
6)
требованиям промышленной безопасности
1)
Для модификаций ДЛН-ХР-ХХХ-ХХХ-Х.
2)
Для модификаций ДЛН-ТП-ХХХ-ХХХ-Х.
3)
Тип привода определяется при заказе (мотор-редуктор или мотор-барабан).
4)
Количество и тип загрузочного устройства определяется условиями работы дозатора.
5)
При поставке большого количества изделий в один адрес количество цепей калибровочных
оговаривается дополнительно.
6)
При поставке большого количества изделий в один адрес количество документов
оговаривается дополнительно.
Лист № 6
Всего листов 7
Поверка
осуществляется по документу ОФТ. 20.387.00.00.00.00 МП «Дозаторы ленточные непрерывные
ДЛН.Методика поверки» с изменением № 1,утвержденному ФБУ «Томский ЦСМ»
20.03.2019 г.
Основные средства поверки приведены в таблице 5.
Наименование и тип
средства поверки
Регистрацион-
ный номер
Примечание – В таблице приняты следующие обозначения:
D
– абсолютная погрешность
Таблица 5 – Основные средства поверки
Основные метрологические характеристики
диапазон измерений,погрешность, класс
номинальное значение точности, разряд
Набор гирь образцовых
4-го разряда КГО-4-20
5603-76
номинальные значения
массы 5 кг и 10 кг
4 разряд
Гири ГО-П класса
точности М
1
68887-17
номинальное значение
массы 20 кг
класс точности М
1
Весы товарные ВТ-150
15987-97
от 1 до 150 кг
класс точности
средний (III)
Весы товарные шкальные
РП-500Ш13М
288-74
от 4 до 500 кг
класс точности
средний (III)
Секундомер механический
СОСпр-2б-2-010
11519-11
емкость шкал:
60 с; 60 мин
класс точности 2
Линейка измерительная
металлическая
66266-16
предел измерений
1000 мм
допускаемое
отклонение ±0,20 мм
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в формуляре на дозатор.
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к дозаторам
ленточным непрерывным ДЛН
ГОСТ 30124-94 Весы и весовые дозаторы непрерывного действия. Общие технические
требования
ТУ 4274-387-20885897-2007 Дозаторы ленточные непрерывные ДЛН. Технические
условия
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие
«Томская электронная компания» (ООО НПП «ТЭК»)
ИНН 7020037139
Адрес: 634040, г. Томск, ул. Высоцкого, 33
Телефон: (3822) 63-38-37, 63-39-54, факс: (3822) 63-38-41, 63-39-63
Web-сайт:
, нпптэк.рф
E-mail:
Лист № 7
Всего листов 7
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)
Адрес: 634012, Томская обл., г. Томск, ул. Косарева, д.17-а
Телефон: (3822) 55-44-86, факс: (3822) 56-19-61, голосовой портал: (3822) 71-37-17
Web-сайт: tomskcsm.ru, томскцсм.рф
E-mail:
Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30113-13 от 03.06.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 64712-16 | Дозаторы весовые автоматические дискретного действия | Универсал М | ООО Группа компаний "КИП-Сервис", г.Казань | 1 год | Перейти |
| 10688-86 | Дозаторы весовые автоматические | 6157АД-50-ВМ | Завод порционных автоматов ПО "Веда", Украина, г.Киев | 1 год | Перейти |
| 43763-10 | Дозаторы весовые дискретного действия для жидких компонентов бетонных смесей | УПЖ-200.00.000... | ЗАО "Бетонмаш", Украина, г.Славянск | 1 год | Перейти |
| 63012-16 | Дозаторы | Eppendorf Varispenser | Фирма "Eppendorf AG", Германия | 1 год | Перейти |
| 36763-08 | Дозаторы пипеточные электронные одно- и многоканальные | ДПЭО-1-1-10, ДПЭО-1-5-50, ДПЭО-1-10-100, ДПЭО-1-30-300, ДПЭО-1-100-1000, ДПЭО-1-500-5000, ДПЭО-1-1000-10000, ДПЭМ -8-1-10, ДПЭМ -8-5-50, ДПЭМ -8-30-300, ДПЭМ-8-100-1200, ДПЭМ-12-1-10, ДПЭМ-12-5-50, ДПЭМ-12-30-300, ДПЭМ-16-5-50 | ЗАО "Термо Фишер Сайентифик", г.С.-Петербург | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
