Номер госреестра:
35237-12
Наименование СИ:
Анализаторы цифровых линий
Обозначение типа:
EDСT 2А
Производитель:
Кооператив техники связи "Elektronika", Венгрия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.11.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48798
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы цифровых линий EDCT 2А
Назначение средства измерений
Анализаторы цифровых линий EDСT 2А (далее - анализаторы) предназначены для
оперативного тестирования и измерения параметров цифрового оборудования, интерфейсов и
линий связи
Описание средства измерений
Анализатор представляет собой портативный прибор с жидкокристаллическим экра-
ном, состоящий из генератора и приемника цифровых сигналов.
Принцип действия анализатора основан на воспроизведении эталонной частоты
встроенным задающим генератором и формировании на выходе анализатора цифровых
измерительных сигналов с заданными параметрами, включая частоту следования, амплитуду
импульсов и структуру последовательностей сигналов, и логическом анализе структуры
измерительных или рабочих сигналов, поступающих на вход анализатора, измерении
параметров, что позволяет регистрировать и
анализировать ошибки и аварийные сигналы и
измерять джиттер (фазового дрожания) входного цифрового сигнала. Обеспечивается свето-
диодная индикация аварийных сигналов и ряд функций тестирования.
Общий вид анализатора и схема пломбировки от несанкционированного доступа
(пломба, выполненная из однократно наклеиваемой ленты с уникальным изображением),
представлены на рисунках 1 и 2 соответственно.
Trial для
наклейки

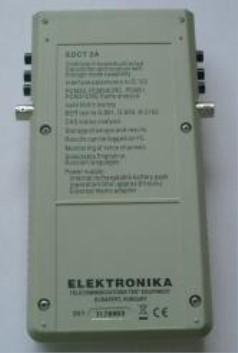

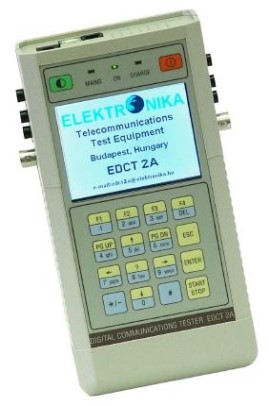

Рисунок 1- Общий вид анализатораРисунок 2- Схема пломбировки анализатора
EDCT2ASW
EDCT2Ac
2.64
Программное обеспечение
Программное обеспечение (ПО) встроенное, версия 2.64, с управляющими функциями.
Идентификационные данные ПО следующие:
Наименование
ПО
Идентификаци-
онное наимено-
вание ПО
Номер версии
(идентификаци-
онный номер) ПО
Цифровой идентификатор
ПО (контрольная сумма
исполняемого кода)
8a888bae0ce83576a3c9c4cb6d
7abf67
Алгоритм вычисле-
ния цифрового иден-
тификатора ПО
Значение хэш-функции
128 бит
Лист № 2
всего листов 3
Анализатор по уровню защиты ПО СИ от непреднамеренных и преднамеренных из-
менений относится к группе "С". Запись ПО осуществляется в процессе производства. Доступ к
внутренним частям анализатора, включая процессор, защищен конструкцией анализатора и
этикеткой. Модификация ПО возможна только на предприятии изготовителя.
Значение
2048
±
50
×
10
-6
120/75 или >2000
³
18
(120/75) Ом
±
1 %
3,0
±
0,3/2,37
±
0,24
244
±
25
30
0,1-10
±
(0,05А + 0,035)
Метрологические и технические характеристики
Характеристика
Тактовая частота передаваемого сигнала, кГц
Пределы допускаемой относительной погрешности тактовой частоты
Входной импеданс (симметричный/несимметричный вход), Ом
Затухание несогласованности входа на полутактовой частоте, дБ
Импеданс нагрузки на выходе (симметричный/несимметричный выход), Ом
Амплитуда импульсов (симметричный/несимметричный выход), В
Длительность выходных импульсов на уровне 0,5 амплитуды, нс
Максимальное затухание сигнала на входе относительно номинального уровня, дБ
Диапазон измерения размаха измеряемого джиттера, ТИ
1
Пределы допускаемой основной погрешности измерения размаха фазового дро-
жания А при его частоте 1 кГц, ТИ
Общие характеристики
Рабочие условия применения:
- температура окружающей среды,
°
C
- относительная влажность воздуха при температуре +25
°
С, %
Температура хранения,
°
C
Габариты (длина
´
ширина
´
высота), мм
Масса, кг, не более
5 - 40
90
минус 25 - +55
200
´
100
´
44
0,8
Питание анализаторов осуществляется от встроенной NiMH аккумуляторной батареи
или сети переменного тока частотой 50 Гц и напряжением 220 В ±10 % через сетевой адаптер.
Знак утверждения типа
Знак утверждения типа наносится на заднюю сторону прибора в виде наклеиваемой
этикетки и на руководство по эксплуатации типографским способом.
Комплектность средства измерений
- анализатор EDСT 2А412-000-0001 шт.
- комплект кабелей измерительных 1 шт.
- сетевой адаптерY146-0011 шт.
- сумка для переноски прибора и принадлежностей1 шт.
- руководство по эксплуатации на русском языке1 шт.
- методика поверки МП 412-000-0001 шт.
Поверка
осуществляется в соответствии с документом «Анализаторы цифровых линий EDСT 2А.
Методика поверки МП 412-000-000», утвержденным ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в
2012 г., основные средства поверки:
- частотомер электронно-счетный Ч3-63/1: 0,1 Гц - 1500 МГц,
±
5·10
-7
f
±
1 ед. счета;
- осциллограф двухканальный широкополосный С1-108: 0-350 МГц; 20 мВ - 8 В, по-
грешность по оси Х
£
1 % и Y
£
1,5 %;
1
Тактовый (единичный) интервал (ТИ) соответствует для цифрового сигнала с тактовой часто-
той 2048 кГц значению времени, равному 488 нс.
Лист № 3
всего листов 3
- измеритель модуляции СК3-45: 0,1-500 МГц, частота модуляции 0,02- 200 кГц, пре-
делы измерения девиации частоты 1-10
6
Гц, основная погрешность
±
2%
- магазин затуханий ТТ-4103/17, 75/150 Ом, 0-2 МГц; 80 дБ
±
0,2 дБ.
Сведения о методиках (методах) измерений
"Анализаторы цифровых линий EDСT 2А. Руководство по эксплуатации".
Нормативные и технические документы, устанавливающие требования к анализаторам
Технические документация Кооператива техники связи "ELEKTRONIKA".
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
выполнение работ по оценке соответствия средств связи установленным законода-
тельством Российской Федерации обязательным требованиям и мероприятий государственно-го
контроля (надзора) в сфере связи.
Изготовитель
Кооператив техники связи "ELEKTRONIKA", Венгрия
Адрес: Н-1135, BUDAPEST, Reitter Ferenc u. 52-54
Тел. (36-1)340-2136, факс 340-2139, e-mail:
Испытательный центр
ГЦИ СИ "СвязьТест" ФГУП ЦНИИС, зарегистрирован в Госреестре СИ под
№ 30112-07, аттестат действителен до 01.01.2013 г.
Адрес: 111141, Москва, 1-й проезд Перова поля, д. 8
Тел. (495)368-97-70; факс (495)674-00-67
E-mail:
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п."___"_________2012 г.
