Системы акустико-эмиссионные Малахит АС-15А, ГРСИ 35170-12
Номер госреестра:
35170-12
Наименование СИ:
Системы акустико-эмиссионные
Обозначение типа:
Малахит АС-15А
Производитель:
ЗАО "НПФ "Диатон", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.10.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49163
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы акустико-эмиссионные «Малахит АС-15А»
Назначение средства измерения
Системы акустико-эмиссионные «Малахит АС-15А» (далее АЭ-системы) предназначены
для измерения параметров сигналов акустической эмиссии (АЭ) в процессе акустико-
эмиссионных обследований: амплитуды, длительности, времени нарастания сигнала, энергии
акустической эмиссии.
Описание средства измерений
АЭ-системы являются многоканальными цифровыми автоматизированными системами
сбора и обработки АЭ информации, получаемой с исследуемого объекта от первичных
преобразователей акустической эмиссии (ПАЭ) в реальном масштабе времени. Каждый канал
включает в себя блок аналоговых измерений, аналого-цифровой преобразователь (АЦП) и блок
связи с персональным компьютером (ПК).
Принцип действия АЭ-систем основан на регистрации упругих волн, генерируемых при
высвобождении энергии из области дефектов нагруженным материалом. ПАЭ принимает волны
механического напряжения, распространяющиеся в объекте контроля, и преобразует их в
электрический сигнал, который затем усиливается предусилителем. В каждом канале
регистрируютсянесколькопараметровимпульсовАЭ:времяприхода,амплитуда,
длительность, число превышений порога, энергетические параметры. В блоке АЦП сигнал АЭ,
поступающий с предусилителя, преобразуется в поток цифровых данных. По разностям времен
прихода АЭ сигналов к нескольким рядом расположенным акустическим приемникам
производится расчет координат источников
АЭ. Данные обрабатываются ПК и выводятся
на
экран в виде таблиц или графиков.

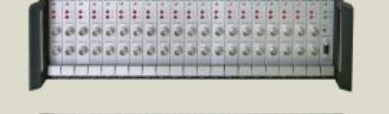

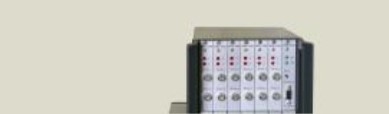

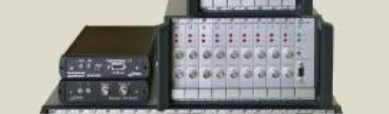

Рисунок 1 - общий вид АЭ-систем
.
ИзмерительныеАЭканалысодержатпрограммноустанавливаемыечастотные
полосовые фильтры, имеют фиксированные и автоматические уровни порогов, предусмотрена
возможность регистрации формы волн в каждом канале, автоматическое тестирование
акустических преобразователей.
АЭ-системы имеют 4 аналоговых входа, которые могут быть использованы для
измерения дополнительных параметров (давление, температура).
Конструктивно АЭ-система состоит из ПК и одного или нескольких (до 4-х)
электронных блоков.
ЭлектронныеблокиАЭ-системразличаютсявзависимостиотмодификаций,
приведенных в таблице 1.
Лист № 2
Всего листов 4
Таблица1.
Модификация
Малахит АС-15А/2
Малахит АС-15А/12
Количество каналов
2
от 2 до 12 с дискретностью 2
Малахит АС-15А/18
от 2 до 18 с дискретностью 2
Малахит АС-15А/40
от 2 до 40 с дискретностью 2
АС-15АAC-15A
Программное обеспечение
Cбор и анализ данных, изменение параметров контроля осуществляется с помощью
программного обеспечения (ПО) «Малахит АС-15А».
Идентификационные данные ПО приведены в таблице 2.
Таблица 2.
Наименование ИдентификациНомер версииЦифровойАлгоритм
программногоонное (идентификаци идентификатор вычисления
обеспечения наименованиеонный номер)программногоцифрового
программногопрограммного обеспечения идентификатора
обеспеченияобеспечения(контрольная суммапрограммного
исполняемого кода) обеспечения
МалахитAE Studio
11.2.5.2 и выше---
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню
«С» согласно МИ 3286-2010.
86
±2
±
0,5
70
150
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблице 3.
Таблица 3.
Значение
1 ÷ 500
±3
30
От минус10 до +10
От 4 до 20
Наименование характеристики
Диапазон рабочих частот (по уровню минус 3дБ), кГц
Неравномерность амплитудно-частотной характеристики в
пределах рабочего диапазона, дБ
Ослабление сигнала вне рабочего диапазона при расстройке
относительно частот среза на октаву, дБ, не менее
Динамический диапазон измерения амплитуд АЭ-сигналов, дБ, не
менее
Пределы допустимой абсолютной погрешности измерения амплитуды
сигнала (на среднегеометрической частоте) , дБ, не более
Диапазон измерения напряжения параметрического канала, В
Диапазон измерения тока параметрического канала, мА
Пределы допускаемой приведенной к верхнему значению диапазона
погрешности измерения напряжения и тока параметрическими
каналами, %
Динамический диапазон измерения среднего значения выпрямленного
сигнала по входу блока обработки сигнала (БОС-15А), дБ, не менее
Диапазон регистрации времени поступления АЭ импульсов, ч,150
не менее
Количество АЭ-каналов2 ÷ 80
Число программируемых частот среза фильтров:
верхних частот (1 кГц, 10 кГц, 20 кГц, 100 кГц); 4
нижних частот (20 кГц, 100 кГц, 300 кГц, 500 кГц). 4
Диапазон регистрации времени поступления АЭ импульсов, ч,
не менее
Лист № 3
Всего листов 4
300
141 × 39 × 243
177 × 140 × 307
249 × 140 × 307
464 × 140 × 307
0,7
3,2
4,5
9,2
10
50
70
150
198
¸
231
Длина коаксиальных кабельных линий от акустических
преобразователей до входов блоков обработки сигналов, м, не более
Габаритные размеры электронного блока, длина × ширина × высота,
мм, не более:
Малахит АС-15А/2
Малахит АС-15А/12
Малахит АС-15А/18
Малахит АС-15А/40
Масса, кг, не более:
Малахит АС-15А/2
Малахит АС-15А/12
Малахит АС-15А/18
Малахит АС-15А/40
Потребляемая мощность, В·А, не более:
Малахит АС-15А/2
Малахит АС-15А/12
Малахит АС-15А/18
Малахит АС-15А/40
Напряжение питания от сети переменного тока, В
Условия эксплуатации:
Температура окружающей среды,
о
С
Относительная влажность воздуха, при температуре 30
о
С, %, не более
Атмосферное давление, кПа
От +5 до +40
75
84
¸
106,7
Знак утверждения типа
Знак утверждения типа наносится на титульном листе паспорта в правом верхнем углу
методом печати и на задней панели электронного блока с помощью наклейки.
Поверка
осуществляется в соответствии с методикой поверки п.3.2 руководства по эксплуатации
«Системыакустико-эмиссионные«МалахитАС-15А».Руководствопоэксплуатации»
АМ116.0705.00.000 РЭ, утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в октябре 2012 г.
Основные средства поверки:
1. Осциллограф цифровой TDS2012В, где полоса частот от 0 до 100 МГц, пределы
допускаемой абсолютной погрешности измерения временных интервалов±(Кр/250 +
50×10
-6
×Т
изм
+ 0,6 нс) с, где Кр – коэффициент развертки, Т
изм
– измеряемый временной
интервал в с (Госреестр № 30618-06);
Комплектность средства измерения
Таблица 4.
Наименование и условное обозначение
Электронный блок
Блок питания
Персональный компьютер (ноутбук)
Магнитный держатель МГ-14А
Катушка с коаксиальным кабелем РК-50
Преобразователь акустический
Кабель сетевой
Кабель интерфейсный USB
Упаковка
Паспорт
Руководство по эксплуатации
(п.3.2 – Методика поверки)
Кол-во, шт.
1 шт.
1 шт.
1 шт.
в соответствии с количеством каналов
в соответствии с количеством каналов
в соответствии с количеством каналов
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Лист № 4
Всего листов 4
2. Генератор сигналов сложной формы AFG 3022, где диапазон частот генерируемых сигналов 1
мГц – 25 МГц, диапазон амплитуды 10 мВ – 10 В, пределы допускаемой абсолютной
погрешности установки частоты ±1 ррм (Госреестр №32620-06);
3. Мультиметр цифровой U1242B, где пределы измерений постоянного тока 0,1мВ – 1000В,
пределы допускаемой абсолютной погрешности измерений ±(0,0015×U
изм
+ 5 е.м.р.), где
U
изм
–измеренное значение напряжения (Госреестр №41432-10);
4. Источник питания постоянного тока Б5-47, где диапазон выходного напряжения 0,1-
29,9 В с дискретностью 100 мВ, диапазон значений тока 0,01-2,99 А, с дискретностью 10 мА
(Госреестр №5967-77).
Сведения о методиках (методах) измерений
Используются для прямых измерений в соответствии с методикой, изложенной
в пункте 2 руководства по эксплуатации АМ116.0705.00.000 РЭ.
системам
АС-15А».
Нормативные и технические документы, устанавливающие требования к
акустико-эмиссионным «Малахит АС-15А»
ТУАМ116.0705.00.000 «Системыакустико-эмиссионные«Малахит
Технические условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление производственного контроля за соблюдением законодательством РФ
требований промышленной безопасности к эксплуатации опасного производственного объекта.
Изготовитель
Закрытое акционерное общество «Научно-производственная фирма «Диатон»
(ЗАО «НПФ «Диатон»)
Адрес: 123423, г. Москва, Карамышевская наб., д. 22, к. 1.
Телефон/Факс: (499)196-73-36, (499)196-94-36.
E-mail:
Сайт:
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного
унитарногопредприятия«Всероссийскийнаучно-исследовательскийинститутоптико-
физических измерений»(ГЦИСИФГУП«ВНИИОФИ»),аттестатаккредитации
от 30.12.2008 (Госреестр № 30003-08).
Адрес: 119361, г. Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33, факс: (495) 437-31-47
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.П.«___» __________ 2012 г.
