Untitled document

Приложение к свидетельству № 28294

об утверждении типа средств измерений

Лист № 1

всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Стандарты частоты рубидиевые Ч1-1014

Назначение средства измерений

Стандарты частоты рубидиевые Ч1-1014 (далее – стандарты) предназначены для фор-

мирования высокостабильных, высокоточных по частоте спектрально чистых синусоидаль-

ных сигналов частотой 10 МГц.

Описание средства измерений

Принцип действия стандартов основан на автоподстройке частоты рубидиевого гене-

ратора к частоте спектральной линии квантового перехода атомов рубидия.

Функционально прибор представляет собой рубидиевый стандарт частоты (атомные

часы). В стандарте имеются следующие интерфейсы: разъем выходного сигнала 10 МГц,

разъем для подключения к сети постоянного тока.

По условиям эксплуатации стандарты соответствуют требованиям группы 1.1 клима-

тического исполнения УХЛ ГОСТ РВ 20.39.304-98.

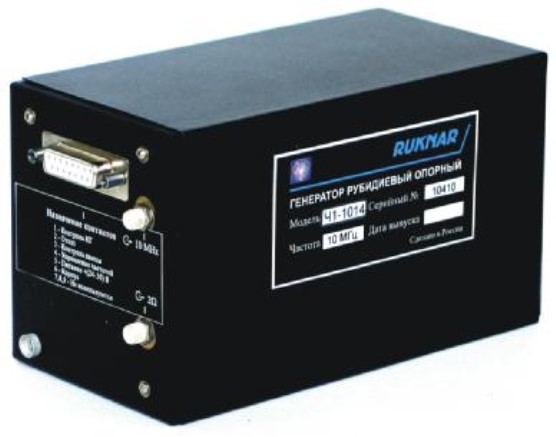

Внешний вид стандарта, место нанесения знака утверждения типа и места пломбиров-

ки от несанкционированного доступа приведены на рисунке 1.

Место пломбировки

Знак утверждения типа

Рисунок 1 – Схема нанесения знака утверждения типа и места пломбировки от несанк-

ционированного доступа.

Метрологические и технические характеристики

Номинальное значение частоты выходного сигнала, МГц..….………….….…………10.

Диапазон выходного напряжения синусоидального сигнала

частотой 10 МГц нагрузке (50±2) Ом, В.……….….…….……………….….….…………1,0±0,2.

Пределы допускаемой относительной погрешности по частоте, отн. ед.:

- в межповерочный интервал времени..………………..……………………. ± 1,2·10

-10

;

- при выпуске....……………………..……………………..……………………. ± 2·10

-11

Относительная погрешность воспроизведения частоты от включения

к включению (через 24 ч после включения), отн. ед., не более..………………………… 2·10

-11

Лист № 2

всего листов 3

Среднеквадратическое относительное двухвыборочное отклонение частоты, отн. ед., не

более:

- за интервал времени измерения 1 с...………………………………………… 1,4·10

-11

;

- за интервал времени измерения 10 с...…………………………………………. 5·10

-12

;

- за интервал времени измерения 100 с..………………………………………… 2·10

-12

Напряжение питания от сети постоянного тока, В..………………………… от 22 до 28.

Потребляемая мощность, Вт, не более..…………………………………………………18.

Габаритные размеры (длина×ширина×высота), мм, не более..………………155×78×85.

Масса, кг, не более..…….……………………………… .………………………………1,2.

Рабочие условия эксплуатации:

- температура окружающего воздуха, ºС..……………………………………от 0 до 50;

- относительная влажность воздуха при температуре 25 ºС, %.………………… до 95.

Гарантийный срок службы, лет..…………………………………………………………15.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руково-

дства по эксплуатации, а также на шильдик на боковую панель стандарта частоты.

Комплектность средства измерений

В комплект поставки входят: стандарт частоты рубидиевый Ч1-1014, одиночный ком-

плект ЗИП, комплект эксплуатационной документации, ящик укладочный.

Поверка

осуществляется по методике, согласованной руководителем ГЦИ СИ «ВОЕНТЕСТ»

32 ГНИИИ МО РФ в феврале 2007 года и приведенной в разделе 7 «Поверка прибора» руко-

водства по эксплуатации РУГА.411653.005 РЭ.

Основные средства поверки: стандарт частоты и времени водородный Ч1-76А

(рег.№ 23671-02; нестабильность частоты выходного сигнала: 1,5

-12

за 1 с, 5

-13

за 10 с,

-13

за 100 с, 1

-14

за 1 сут); компаратор частотный ЧК7-51 (рег.№ 13445-03; погрешность

измерения: ± 1

-11

за 1 с, ± 1

-12

за 10 с и 100 с); вольтметр универсальный цифровой В7-38

(рег.№ 8730-82; диапазон измерения напряжения от 0 до 20 В, погрешность ± 1 %); вольтметр

импульсного напряжения В4-24 (рег.№ 11821-00; диапазон измерения напряжения от 0,1 мВ

до 3 В, погрешность ± 5 %).

Сведения о методиках (методах) измерений

При измерениях используют методики, изложенные в руководстве по эксплуатации

прибора «Стандарт частоты рубидиевый Ч1-1014. Руководство по эксплуатации РУ-

ГА.411653.005 РЭ», раздел 6 «Порядок работы».

Нормативные и технические документы, устанавливающие требования к стандартам

частоты рубидиевым Ч1-1014

ГОСТ 23512-98. Стандарты частоты и времени. Общие технические требования и ме-

тоды испытаний.

ГОСТ РВ 20.39.304-98.

ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений вре-

мени и частоты.

Стандарт частоты рубидиевый Ч1-1014. Технические условия РУГА.411653.005 ТУ.

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

Выполнение работ по оценке соответствия промышленной продукции, а также иных

объектов установленным законодательством Российской Федерации обязательным требова-

ниям.

Лист № 3

всего листов 3

Изготовитель

Закрытое акционерное общество «РУКНАР».

Юридический адрес: 603107, г. Нижний Новгород, пр. Гагарина, 178.

Почтовый адрес: 603107, г. Нижний Новгород, пр. Гагарина, 178.

Тел.: (831) 278-49-10

Тел / Факс: (831) 469-30-41

Е-mail:

ruknar@ruknar.com

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государствен-

ное казенное учреждение «Главный научный метрологический центр» Министерства обо-

роны Российской Федерации.

(ГЦИ СИ ФГКУ «ГНМЦ» Минобороны России)

141006, Московская область, г. Мытищи, ул. Комарова, 13

Тел.: (495) 583-99-23

Факс: (495) 583-99-48

Аттестат аккредитации государственного центра испытаний средств измерений

№ 30018-10 от 04.06.2010 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

М.П.

«____» _______________ 2012 г.
