Анализаторы влажности 3050 мод. 3050-OLV, 3050-TE, 3050-DO, 3050-SLR, 3050-АР, 3050-АМ, 3050-RM, ГРСИ 35147-07
Номер госреестра:
35147-07
Наименование СИ:
Анализаторы влажности
Обозначение типа:
3050 мод. 3050-OLV, 3050-TE, 3050-DO, 3050-SLR, 3050-АР, 3050-АМ, 3050-RM
Производитель:
Фирма "Ametek process Instruments Division", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.05.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 28306
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы влажности "3050" модели "3050-OLV", "3050-TE", "3050-DO",
"3050-SLR", "3050-АР", "3050-АМ", "3050-RM"
Назначение средства измерений
Анализаторы влажности "3050" модели "3050-OLV", "3050-TE", "3050-DO", "3050-SLR",
"3050-АР", "3050-АМ", "3050-RM" (далее - анализаторы) предназначены для непрерывных
измерений и регистрации влаги в газах, а также сигнализации о превышении заданного значения
содержания влаги в газах при контроле технологических процессов газовой, химической,
нефтехимической и других отраслей промышленности.
Описание средства измерений
Принцип действия анализаторов основан на сравнении частот кварцевого генератора,
полученных при поочередном прохождении влажного газа и сравнительного, в качестве которого
используется осушенный анализируемый газ. Измерительный генератор содержит покрытый
тонкой пленкой гигроскопического материала кристалл, помещенный в измерительную ячейку.
При прохождении газа через измерительную ячейку пленочное покрытие кристалла
в зависимости от влажности газа поглощает или выделяет влагу, в результате чего происходит
изменение собственной частоты колебаний кристалла в измерительном генераторе.
В состав анализаторов входит встроенный генератор влажного газа, который предназначен
для контроля градуировки в процессе эксплуатации анализаторов.
Встроенные генераторы влажности имеют фиксированные значения содержания влаги,
соответствующие выбранному диапазону измерений.
В качестве сравнительного газа может использоваться осушенный анализируемый газ или
специально подготовленный газ из другого источника.
Входящие в состав анализаторов измерительная ячейка, генератор влажности, соленоидные
клапаны, регуляторы давления и диафрагмы с калибровочными отверстиями для стабилизации
расхода газа помещены в термостат, в котором поддерживается температура 60 °С. Управление
всеми функциями анализатора обеспечивается встроенным микропроцессором.
На передней панели анализатора расположены клавиатура для установки режимных
параметров и дисплей для считывания информации.
Модели "3050-OLV", "3050-RM", "3050-АР" предназначены для измерений содержания
влаги от высокочистых газов до природного газа, содержащего до 30 % H
2
S; модель "3050-АМ"
- для определения влаги в гелии, аргоне, неоне, водороде, кислороде, азоте.
Для измерения содержания влаги в диапазоне (0...5) млн
-1
применяют модели "3050-SLR",
"3050-DO" и "3050-ТЕ".
Для получения сравнительного газа с объемной долей влаги 1·10
-12
используется осушитель,
заполненный молекулярными ситами.
Общий вид анализаторов влажности "3050" модели "3050-OLV", "3050-TE", "3050-DO",
"3050-SLR", "3050-АР", "3050-АМ", "3050-RM" приведен на рисунках 1-7.
Место пломбировки от несанкционированного доступа показано на рисунке стрелкой.
Лист № 2
Всего листов 8
Пломбирование анализаторов влажности "3050" модели "3050-TE", "3050-SLR" дополни-
тельно осуществляется на стопорном винте крышки взрывозащищенного корпуса.
Рисунок 2 - Фотография общего вида
анализатора влажности "3050"
модель "3050-TE"
Рисунок 3 - Фотография общего вида
анализатора влажности "3050"
модель "3050-DO"
Рисунок 4 - Фотография общего вида анализа-
тора влажности "3050"
модель "3050-SLR"
Рисунок 5 - Фотография общего вида анализа-
тора влажности "3050"
модель "3050-АР"
а)б)

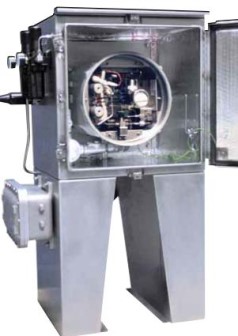

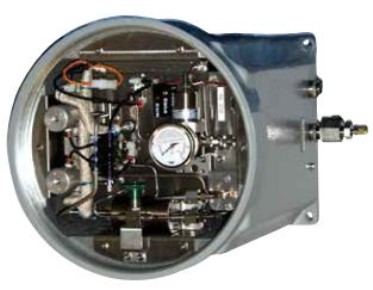

Рисунок 1 - Фотография общего вида анализатора влажности "3050" модель "3050-OLV"
во взрывозащищенном корпусе со снятой крышкой (а) и обычное исполнение (б)
Лист № 3
Всего листов 8

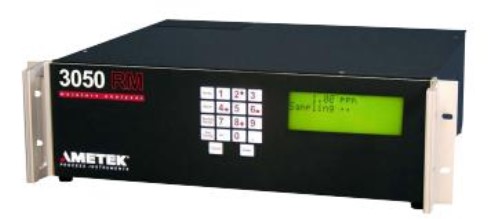

Рисунок 6 - Фотография общего вида анализатора влажности "3050" модель "3050-АМ"

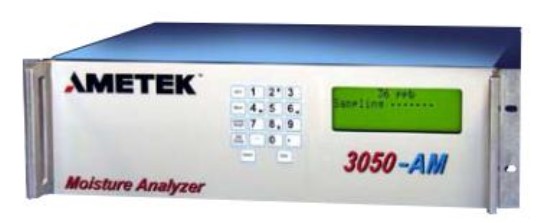

Рисунок 7 - Фотография общего вида анализатора влажности "3050" модель "3050-RM"
Программное обеспечение
Влияние программного обеспечения анализаторов учтено при нормировании метрологи-
ческих характеристик.
Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.
ПО
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Модель 3050 "OLV/AP"
Идентификационное наименование ПО3050 OLV
Номер версии (идентификационный номер ПО) V2.07
Цифровой идентификатор ПО54CD14844C0B988D9BC2CDDD6FBE404C
Алгоритм вычисления цифрового идентификатора
MD5 Hash
ПО
Модель "3050 TE"
Идентификационное наименование ПО3050 TE
Номер версии (идентификационный номер ПО) V2.01
Цифровой идентификатор ПО6B078F031F19A162AC557D501C8CD5E1
Алгоритм вычисления цифрового идентификатора
MD5 Hash
ПО
Модель "3050 DO"
Идентификационное наименование ПО3050 DO
Номер версии (идентификационный номер ПО) V2.01
Цифровой идентификатор ПО65FB8EFE9C17A5BB1FFD8EF53B2AF406
Алгоритм вычисления цифрового идентификатора
MD5 Hash
Лист № 4
Всего листов 8
ПО
Идентификационные данные (признаки)Значение
Модель "3050 SLR"
Идентификационное наименование ПО3050 SLR
Номер версии (идентификационный номер ПО) V2.01
Цифровой идентификатор ПОC90A5F2EE9318C059BC85ED07F19FE15
Алгоритм вычисления цифрового идентификатора
MD5 Hash
ПО
Модель "3050 AM"
Идентификационное наименование ПО3050 AM
Номер версии (идентификационный номер ПО) V1.8
Цифровой идентификатор ПО1CD916654ECD4B4A648AF9D28680D94B
Алгоритм вычисления цифрового идентификатора
MD5 Hash
ПО
Модель "3050 RM"
Идентификационное наименование ПО3050 RM
Номер версии (идентификационный номер ПО) V1.8
Цифровой идентификатор ПОAAA5B41279DC7C914FA2DFE6B592AA91
Алгоритм вычисления цифрового идентификатора
MD5 Hash
Лист № 5
Всего листов 8
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характери-
стики
"3050-OLV"
Диапазон измерений, млн
-1
от 0,1 до 2500
Диапазон показаний, млн
-1
от 0,1 до 1
Пределы допускаемой абсо--
лютной погрешности, млн
-1
"3050-ТЕ""3050-DO"
от 0,01 до 100 от 0,02 до 2500
- -
0,01 0,02
в диапазонев диапазоне
от 0,01 до 0,1 от 0,02 до 0,2
млн
-1
млн
-1
Значение
Модель
"3050-SLR"
от 0,1 до 2500
-0,03
в диапазоне
от 0,1 до 0,3
млн
-1
"3050-АР"
от 1 до 2500
--
"3050-АМ""3050-RM"
от 0,1 до 100 от 0,1 до 1000
от 100 до 1000от 0,1 до 1
- -
Пределы допускаемой отно-10
сительной погрешности, % в диапазоне
от 1 до 2500
млн
-1
1010
в диапазоне в диапазоне
от 0,1 до 100 от 0,2 до 2500
млн
-1
млн
-1
10
в диапазоне
от 0,3 до 2500
млн
-1
10
в диапазоне
от 1 до 2500
млн
-1
1010
в диапазоне в диапазоне
от 0,1 до 1000 от 1 до 2500
млн
-1
млн
-1
Предел детектирования,
млн
-1
0,1
0,010,02
0,1
0,1
0,10,1
Расход анализируемого газа,
см
3
/мин
150
100
150
Температура анализируемого
газа, °С
от 0 до 100
Лист № 6
Всего листов 8
Значение
Модель
"3050-DO""3050-SLR""3050-АР"
"3050-АМ""3050-RM"
230230
230
24
50
15050
185
646 527 190
612 502 204
342 432 254
82 61 4,2
133
483
419
9,811,4
от -20 до +45
от 5 до 50
до 90 (без конденсации)
от 84 до 104,6
10
Таблица 3 - Основные технические характеристики
Наименование характери-
стики
"3050-OLV""3050-ТЕ"
Напряжение электрического
питания:
-напряжениепере-
менного тока, В230
- напряжение постоян-
ного тока, В24
- частота переменного
тока, Гц
Потребляемая мощность,
Вт, не более50
Габаритный размеры, мм,
не более:
- высота1901220
- ширина204 700
- длина254 532
Масса, кг, не более4,2154
Условия эксплуатации:
- температура окру-
жающей среды, °Сот 5 до 50от -40 до +60
- относительная влаж-
ность, %
- атмосферное давле-
ние, кПа
Средний срок службы, лет
Средняя наработка на отказ,
ч
8000
Лист № 7
Всего листов 8
Знак утверждения типа
наносят на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Обозначение
Количество
Таблица 4 - Комплектность средства измерений
Наименование
Анализатор влажности "3050" модели "3050-OLV", "3050-ТЕ",
"3050-DO", "3050-SLR", "3050-АР", "3050-АМ", "3050-RМ"
Запасные части в соответствии с руководством по эксплуатации
Руководство по эксплуатации
Методика поверки
МП 35147-07
по заказу
по заказу
1 экз.
1 экз.
Поверка
осуществляется по документу МП 35147-07 "Инструкция. Анализаторы влажности "3050"
модели "3050-OLV", "3050-ТЕ", "3050-DO", "3050-SLR", "3050-АР", "3050-АМ", "3050-RМ"
утвержденному ГЦИ СИ ФГУП "ВНИИМС" 01 июня 2007 г.
При поверке применяют:
- генератор динамический влажного газа "ЭТАЛОН-02" (Рег. № 27521-04);
- генератор влажного газа "Родник-4" (Рег. № 12958-91);
- гигрометр кулонометрический "Байкал-5Ц" (Рег. № 13216-02).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам
влажности "3050" модели "3050-OLV", "3050-ТЕ", "3050-DO", "3050-SLR", "3050-АР",
"3050-АМ", "3050-RМ"
Техническая документация фирмы-изготовителя "AMETEK Process Instruments Division",
США.
Изготовитель
Фирма "AMETEK Process Instruments Division", США
Адрес: 150 Freeport Road, Pittsburgh, PA 15238, USA
Тел.: +1(412)828-9040, факс +1(412)826-0399
Web-сайт:
Заявитель
Фирма Artvik, Inc., США
Адрес: USA, 40 West 37th Street, Suite 803, New York, NY 10018
Головное отделение фирмы Artvik, Inc.(США) в странах СНГ и Балтии - ООО "АРТВИК Р"
ИНН 7705020489
Адрес: 125315, Россия, Москва, ул. Часовая, 30
Тел.: 7 (495) 956 70 79, факс: 7 (495) 956 70 78
Web-сайт:
, Е-mail:
Лист № 8
Всего листов 8
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие "Всероссийский научно-
исследовательский институт метрологической службы" (ГЦИ СИ ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ГЦИ СИ ФГУП "ВНИИМС" по проведению испытаний средств
измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 82010-21 | Анализаторы автоматические биохимические | ДДС-240 | Акционерное общество "ДИАКОН-ДС" (АО "ДИАКОН-ДС"), Московская обл., г. Пущино | 1 год | Перейти |
| 61316-15 | Анализаторы цепей векторные | E5061B, E5072A | Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия | 1 год | Перейти |
| 11711-89 | Анализаторы концентрации солей в нефти лабораторные | АУМ-101 | ООО "Спецприбор", г.Казань | 1 год | Перейти |
| 79367-20 | Анализаторы взвешенных частиц в атмосферном воздухе автоматические | METIDA-PM | ООО "Наблюдательный совет", г.Москва | 1 год | Перейти |
| 26678-04 | Анализаторы качества электрической энергии | ANALYST | Фирма "LEM Norma GmbH", Австрия | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
