Радиометры радона и его дочерних продуктов распада РАМОН-02, ГРСИ 35111-07
Номер госреестра:
35111-07
Наименование СИ:
Радиометры радона и его дочерних продуктов распада
Обозначение типа:
РАМОН-02
Производитель:
ТОО "СОЛО ЛТД", Казахстан, г.Алматы
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.12.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 28454
об утверждении типа средств измерений
Лист №1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Радиометры радона и его дочерних продуктов распада «РАМОН-02»
Назначение средства измерений
Радиометры радона и его дочерних продуктов распада «РАМОН-02» (далее -
радиометры) предназначены для измерения эквивалентной равновесной объемной
активности (ЭРОА) радона-222 (Rn) в воздухе.
Описание средства измерений
Принцип действия радиометров основан на отборе аэрозолей дочерних продуктов
распада радона на аэрозольные фильтры с последующим измерением активности альфа –
излучателей RaA, RaC’
.
Регистрация альфа-излучения производится с помощью
полупроводниковогокремниевогодетектораальфа-частиц.Управлениеработой
радиометра осуществляется микроконтроллером.
Микроконтроллер выполнен на микросхеме фирмы ATMEL типа ATmega 128.
Управление режимами работы осуществляется 4-х кнопочной клавиатурой. Имеется
память для записи результатов трехсот измерений, часы реального времени. Информация
выводится на жидкокристаллический индикатор (ЖКИ), имеется звуковая сигнализация,
предусмотрена возможность связи с ПЭВМ.
Радиометры выпускаются в двух модификациях: «РАМОН-02», для работы в
полуавтоматическом режиме, и «РАМОН-02А», для работы в автоматическом режиме
(работа без помощи оператора).
Отбор аэрозольных проб производится на спектрометрический фильтр типа
АФА-РСП-20 («РАМОН-02») или спектрометрическую фильтрующую ленту АФА-РСП
(«РАМОН-02А») с помощью воздухозаборного устройства.
Аккумуляторнаябатареяобеспечиваетнеменеедвухсотизмеренийв
автоматическом режиме и не менее семидесяти измерений в полуавтоматическом режиме
без дополнительной подзарядки.
Радиометры являются переносными приборами, состоящими из пластмассового
корпуса и размещенного в нем металлического каркаса с блоком детектирования альфа-
излучения, микроконтроллером, автономным источником питания, воздухозаборным
устройством.
Место пломбирования

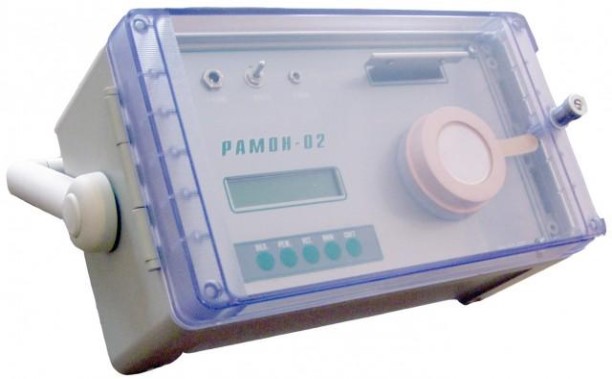

Рис. 1 Внешний вид радиометра радона и его дочерних продуктов распада
«РАМОН-02» с указанием места пломбирования
Лист № 2
Всего листов 4
Наименование
программного
обеспечения
Идентифика-
ционное
наименование
программного
обеспечения
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
Цифровой иденти-
фикатор программ-
ного обеспечения
(контрольная сумма
исполняемого кода)
Рамон
Не определен
1)
Не определен
1)
Не определен
1)
Программное обеспечение
Программное обеспечение (ПО) радиометров является встроенным, метрологиче-
ски значимая часть ПО размещается в энергонезависимой части памяти микропроцессора,
запись которой осуществляется в процессе производства. ПО защищено от непреднаме-
ренных и преднамеренных изменений пломбой. Доступ к микроконтроллеру исключен
конструкцией аппаратной части радиометров. Защитная пломба ограничивает доступ к
ПО, при этом ПО не может быть модифицировано без нарушения защитной пломбы.
Кроме того, изменение ПО невозможно без специализированного оборудования изготови-
теля. ПО не требует специальных средств защиты от преднамеренных и непреднамерен-
ных изменений.
Идентификационные данные ПО радиометров представлены в таблице 1.
Таблица 1
Алгоритм
вычисления
цифрового иден-
тификатора про-
граммного
обеспечения
Встроенное
программное
обеспечение
радиометров
РАМОН-02
Примечание. 1) ПО зашивается на стадии производства. Доступа к цифровому идентификатору нет.
Уровень защиты ПО радиометров от преднамеренных и непреднамеренных
изменений соответствует уровню «А» в соответствии с МИ 3286-2010. Влияние ПО учтено
при нормировании метрологических характеристик.
Метрологические и технические характеристики
0,2
Основные метрологические и технические характеристики радиометра приведены
в таблице 2.
Таблица 2
Наименование характеристикиЗначение
Измерение эквивалентной равновесной объемной активности (ЭРОА) радона
Диапазон измерений ЭРОА радона, Бк/м
3
От 4 до 5·10
5
±30
±3,0
±15
от 1 до 40
95±3
от trial 30 до 50
95±3
Пределы допускаемой основной относительной погрешности
измерения ЭРОА радона, %
Пределы допускаемой дополнительной погрешности от влияния
изменения температуры окружающего воздуха на каждые 10°С, %
Чувствительность регистрации альфа-излучения, Бк
-1
·с
-1
, не
менее
Нелинейность градуировочной характеристики, %, не более
Рабочие условия применения
Рабочий диапазон температур, °С
Относительная влажность воздуха, % не более
Условия транспортирования
Температура, °С
Относительная влажность воздуха, % не более
Надежность
Средняя наработка на отказ, ч, не менее
10000
Лист № 3
Всего листов 4
Наименование характеристики
Значение
Продолжение таблицы 2
18
12
300x205x130
300x205x150
Напряжение питания
Напряжение питания от сетевого адаптера, В
Напряжение питания от встроенного аккумулятора, В
Габаритные размеры
Радиометр «РАМОН-02», мм не более
Радиометр «РАМОН-02А», мм не более
Масса
Радиометр «РАМОН-02», кг не более
Радиометр «РАМОН-02А», кг не более
3
3
Знак утверждения типа
наноситсятипографскимспособомнатитульныйлистРуководствапо
эксплуатации радиометра.
Комплектность средства измерений
Комплект поставки радиометров приведен в таблице 3.
Таблица 3
Наименование
средства измерения
Наименование по конструкторской документацииКоличество
«РАМОН-02»
«РАМОН-02А»
Радиометр радона и его дочерних продуктов распада1 шт.
Комплект фильтров АФА-РСП 20 100 шт.
Кабель соединения с ПЭВМ по интерфейсу RS-232С1 шт.
Сетевой адаптер1 шт.
Компакт - диск с программой для работы с внешней1 шт.
ПЭВМ
Руководство по эксплуатации РЭ СОЛО Р 01-071 экз.
Методика поверки МП СОЛО Р 01-071 экз.
Радиометр радона и его дочерних продуктов распада1 шт.
Фильтрующая лента АФА-РСП1 шт.
Выносной блок индикации ВБИ-02А1 шт.
Кабель соединения с ПЭВМ по интерфейсу RS-232С1 шт.
Сетевой адаптер1 шт.
Компакт - диск с программой для работы с внешней1 шт.
ПЭВМ
Руководство по эксплуатации РЭ СОЛО Р 02-07 1 экз.
Методика поверки МП СОЛО Р 01-07 1 экз.
Поверка
осуществляется по документу МП СОЛО Р 01-07 «Радиометры радона «РАМОН-
02», «РАМОН-02А». Методика поверки», утвержденному РГП «КазИнМетр» 03.11.2004 г.
При поверке радиометров применяются:
- рабочий эталон «Рамон-01М», погрешность измерений ± 15 %;
- рабочие эталоны 2-го разряда радионуклидные источники с Ри-239, типа 1П9,
активностью от 4,29 до 2,25 10
3
Бк, погрешность измерений ±5 %.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
Методики измерений приведены в Руководстве по эксплуатации:
«Радиометр радона и его дочерних продуктов распада «РАМОН-02». Руководство по
эксплуатации. РЭ СОЛО Р 01-07»;
«Радиометр радона и его дочерних продуктов распада «РАМОН-02А». Руководство
по эксплуатации. РЭ СОЛО Р 02-07».
Нормативные и технические документы, устанавливающие требования к
радиометрам радона и его дочерних продуктов распада «РАМОН-02»
ГОСТ 8.090-79 «ГСИ. Государственный специальный эталон и общесоюзная
поверочная схема для средств измерений объемной активности радиоактивных
аэрозолей».
ТУ 75 00 РК 39481323 ТОО-04-2004 «Радиометры радона и его дочерних
продуктов распада «РАМОН-02».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
-при осуществлении деятельности в области охраны окружающей среды;
-при выполнении работ по обеспечению безопасных условий и охраны труда;
-при осуществлении деятельности по обеспечению безопасности при чрезвычай-
ных ситуациях.
Изготовитель
ТОО «СОЛО ЛТД»
Адрес: 050059, Республика Казахстан, г. Алматы, ул. Хаджи Мукана, 36, оф. 6
Тел. +7(727)309-23-74
Тел./факс (727)264-27-10
Заявитель
Общество с ограниченной ответственностью «НТМЦ «Поверитель»
Адрес: 124460, г. Москва, Зеленоград, Панфиловский пр-т, д.10, эт. 3, комн. 35
Экспертиза проведена
ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19
Тел. (812)251-76-01, Факс (812)713-01-14
e-mail
Заместитель Руководителя
Федерального агентства
по техническому регулированию
и метрологии
Ф.В. Булыгин
М.п.
«____» ___________________2013 г.
