Приборы для измерений показателей качества и учета электрической энергии SA 300 (версии SA 310, SA 320, SA 330), ГРСИ 34867-07
Номер госреестра:
34867-07
Наименование СИ:
Приборы для измерений показателей качества и учета электрической энергии
Обозначение типа:
SA 300 (версии SA 310, SA 320, SA 330)
Производитель:
Фирма "Satec", Израиль
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.10.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 27895
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для измерений показателей качества и учета электрической энергии SA
300 (версии SA 310, SA 320, SA 330)
Назначение средства измерений
Приборы для измерений показателей качества и учета электрической энергии SA 300,
версии SA 310, SA 320, SA 330, (далее – измерители) предназначены для измерения и регист-
рации основных параметров электрической энергии в однофазных двухпроводных, трехфаз-
ных трёх- и четырёхпроводных электрических сетях с номинальной частотой 50 Гц и 60 Гц.
Описание средства измерений
Конструктивно измеритель выполнен в ударопрочном пылезащитном корпусе и
представляет собой портативный цифровой прибор, внешний вид которого представлен на
рисунке 1.

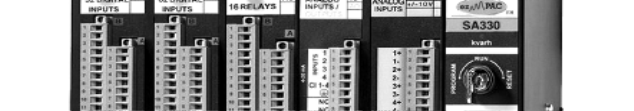

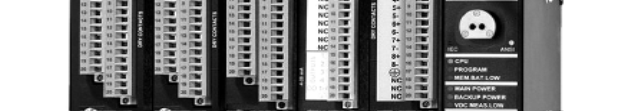

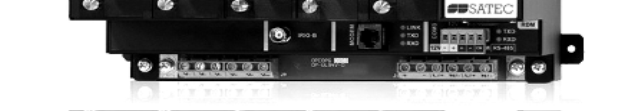

Рисунок 1 - Внешний вид измерителя SA 300, версия SA 330. Стрелкой отмечено место
пломбирования
Принцип действия измерителей основан на одновременном измерении мгновенных
значений токов и напряжений в каждой из фаз сети. Измерения производятся с помощью бы-
строго аналого-цифрового преобразователя и производятся с частотой, в 128 раз превосходя-
щей сетевую частоту. Информация о мгновенных значениях величин поступает в микропро-
цессор, где вычисляются параметры качества электроэнергии. Запись выбранных для регист-
рации параметров производится во внутреннюю память прибора, информация из которой мо-
жет быть выведена через цифровой последовательный интерфейс для дальнейшей обработки
или хранения. Выбор регистрируемых параметров, режимов измерений и прочие настройки
прибора могут производиться дистанционно, через цифровой последовательный интерфейс, а
также с помощью кнопок управления. Измеритель не имеет собственного индикатора (дис-
плея), но предусмотрена возможность подключения дополнительного модуля дистанционного
внешнего дисплея или светодиодного графического модуля. Оба дисплея имеют коммуника-
ционный порт RS-485 и взаимодействуют с SA300 по протоколу Modbus RTU. Внешние дис-
плеи могут располагаться на расстоянии до 0,5 км от измерителя.
Коммуникационные порты:
-
последовательный оптически изолированный порт EIA RS-232;
Лист № 2
всего листов 5
-
последовательный оптически изолированный порт (2 шт.) EIA RS-422/RS-485; ско-
рость передачи: до 115,200 бит в секунду; поддерживаемые протоколы: Modbus
RTU/ASCII, DNP 3.0;
- последовательный оптически изолированный порт EIA RS-485 с напряжением пита-
ния 12 В постоянного тока для RDM; скорость передачи: до 115,200 бит в секунду;
поддерживаемые протоколы: Modbus RTU/ASCII, DNP 3.0;
- порт USB 1.1; тип провода - стандартный кабель USB, максимальная длина 2 м; под-
держиваемые протоколы - Modbus RTU;
- порт Ethernet (порт 10Base-T); поддерживаемые протоколы: Modbus TCP (Port 502),
DNP 3.0/TCP (Port 20000); число разъемов для одновременного подключения - 5 шт.;
- порт модема: внутренний модем 56K; тип разъема - RJ11; поддерживаемые протоко-
лы: Modbus RTU/ASCII, DNP 3.0;
- инфракрасный порт: быстродействие передачи: до 115,200 бит в секунду; поддержи-
ваемые протоколы - Modbus RTU/ASCII, DNP 3.0;
- оптически изолированный порт IRIG-B; рекомендованный кабель: 51Ом с - RG58A/U
(Belden 8219 или эквивалентный), разъем TNC; рекомендованный генератор кода вре-
мени GPS: Masterclock GPS-200A.
Память регистрации: стандартная память 4 Мбайта, сменные модули расширения памяти
64/128 Мбайт.
Возможности измерителя:
- 9 быстродействующих регистраторов формы аналоговых сигналов (одновременная
запись 4-канального переменного тока, 4-канального напряжения и постоянного напряжения
и 48 каналов для цифровых входов, записываемые на одну диаграмму, выбираемый коэффи-
циент дискретизации 32, 64 или 128 точек на цикл; 20 циклов, предшествующих событию,
разрешение 1 мс для цифровых входов, до 3-х минут непрерывной записи при наличии 4-х
Мбайтной встроенной памяти с дискретизацией 32 измерения на цикл).
- программируемый контроллер (32 программируемые установки управления, логика
ИЛИ/И, программируемые пороги и задержки, релейное управление, управляемая событиями
запись данных).
- учет электроэнергии, класс точности 0,2S, многотарифная система учета энергии,
возможность учета импульсов энергии от внешних приборов.
- анализатор гармоник (полный гармонический анализ до 63-й гармоники, направление
гармоник, мощности гармоник, симметричные составляющие).
- 32 цифровых счетчика для подсчета импульсов от внешних источников и внутренних
событий.
- 16 программируемых таймеров от &fraq12; цикла до 24 часов для периодической записи и
для переключений в запрограммированное время.
- встроенные часы, календарь, возможность синхронизации времени через коммуникации или
порт IRIG-B, с точностью 1 мсек; точность встроенных часов: максимальная ошибка не более
15 секунд в месяц при 25°C.
- встроенный резервный источник питания.
Обозначение «SA300» является обозначением всей серии измерителей, представленной
тремя версиями: SA310, SA320, SA330. Метрологические характеристики всех версий одина-
ковы, за исключением того, что у SA 330 увеличено число входов по току – для каждой фазы
добавлен токовый вход с номиналом 10 А и максимальным током 20 А (таблица 1). Все вер-
сии оснащены программируемыми релейными выходами для выдачи сигналов управления
электрическими цепями.

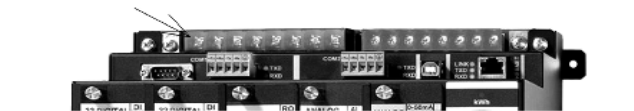

Trial пломбирования от несанкционированного доступа показаны стрелками на ри-
сунке 1.
Лист № 3
всего листов 5
Программное обеспечение
Программное обеспечение измерителей записано в память микропроцессора и с по-
мощью пароля защищено от несанкционированного вмешательства, приводящего к искаже-
нию результатов измерений. Идентификационные данные программного обеспечения прибо-
ров для измерений показателей качества и учета электрической энергии SA 300, версии SA
310, SA 320, SA 330 представлены в таблице 2.
Таблица 2 – Идентификационные данные программного обеспечения приборов для измерений
показателей качества и учета электрической энергии SA 300, версии SA 310, SA 320, SA 330
Наименование программного Идентификаци-№ вер- Цифровойиденти- Алгоритм
обеспеченияонное наименова- сиификатор программ- вычисления
ние программного ПО ного обеспечения идентифи-
обеспечения (контрольная сумма) катора ПО
ПО приборов для измерений
показателей качества и учетаSA300N_20.17.
электрической энергии8_BF8D20.17.8BF8DОтсутствует
SA 300, версии SA 310, SA
320, SA 330
Защита программного обеспечения СИ от непреднамеренных и преднамеренных изменений
по МИ 3286-2010 соответствует уровню «А».
Метрологические и технические характеристики
Основные метрологические и технические характеристики измерителей приведены в
таблицах 3 и 4.
Таблица 3 – Основные метрологические характеристики
ПараметрыПредель-Номиналь- Пределы допускаемой
ные значе-ные значе-основной относитель-
ниянияной погрешности
Линейное напряжение (для каждой из трех фаз),3 × 8003 × 690± 0,2 %
Вили 3 × 144 или 3 × 120
Ток, А2 или 101 или 5± 0,2 %
Ток, А, доп. вход (только SA 330)2010± 0,2 %
Напряжение постоянного тока, 10-120 % ном.0-290125/220± 0,3 %
Частота, Гц40-7050, 60± 0,02 %
Коэффициент мощности при токе более 2 %От -1 до +1± 0,2 % для диапазонов
полной шкалы тока от 0,5 до 1,0 и
от -1 до -0,5
Активная мощность, ток 2-200 % номинала, cosφ Класс 0.2S по ГОСТ Р± 0,2 %
≥ 0,5; потребление/генерация52323-2005 (IEC 62053-
реактивная мощность, ток 2-200 % номинала,22:2003)± 0,3 %
cosφ ≤ 0,9; потребление/генерация
полная мощность, ток 2-200 % номинала,± 0,2 %
cosφ ≥ 0,5; потребление/генерация
Активная энергия, (ток 2-200 % номинала),± 0,2 %
cosφ ≥ 05; потребление/генерация
реактивная энергия, (ток 2-200 % номинала),± 0,3 %
cosφ ≤ 0,9; потребление/генерация
Полная энергия, (ток 2-200 % номинала),± 0,2 %
cosφ ≥ 05; потребление/генерация
Суммарное искажение гармоник, КИС ≥ 1 %0-100 %± 2 %
полной шкалы, ток и напряжение ≥10 % полной
шкалы
Суммарное приведенное КИС, TDD; TDD ≥1 %0-100± 2 %
полной шкалы, ток ≥10 % полной шкалы
Лист № 4
всего листов 5
Параметры
Вольтчасы
Амперчасы
Симметричные компоненты напряжений
Симметричные компоненты токов
Предель-Номиналь-
ные значе-ные значе-
нияния
20-120 % полной шкалы
10-200 % полной шкалы
20-120 % полной шкалы
10-200 % полной шкалы
Пределы допускаемой
основной относитель-
ной погрешности
± 0,2 %
± 0,2 %
± 0,5 %
± 0,5 %
Погрешности измерений для напряжения, тока, мощности и энергии даны для температурного
интервала (от + 20 до + 26) °C. За пределами этого интервала дополнительная погрешность
измерения тока и напряжения составляет ± 0,01 % / К, мощности и энергии ± 0,02 % / К.
Таблица 4 – Основные технические характеристики измерителей
Наименование характеристикиЗначение
Диапазон рабочих температур,
°
С
от - 20 до + 60
Температура хранения,
°
С
от – 25 до + 80
Относительная важность, % от 0 до 95 без конденсата
Габаритные размеры(длина х ширина х глубина), мм 284 х 255 х 185
Масса (не более), кг 5,0
Знак утверждения типа
Знак утверждения типа наносится в виде наклейки на переднюю поверхность корпу-
са измерителя, а также типографским методом на титульные листы эксплуатационной доку-
ментации.
Комплектность средства измерений
В комплект поставки входят:
- прибор SA310/320/330- 1шт.;
- руководство по установке и эксплуатации- 1шт.;
- CD с инструкциями в электронном виде- 1шт.;
- паспорт- 1шт.;
- протокол заводской метрологической проверки- 1шт.;
- кабель RS232 - 1шт.;
- кабель USB - 1шт.;
- дисплей - 1шт.;
- методика поверки - 1шт.
Поверка
осуществляется в соответствии с документом МП 34867-07: «Приборы для измерений показа-
телей качества и учета электрической энергии SA 300 (версии SA 310, SA 320, SA 330). Мето-
дика поверки», утверждённым ФГУП «ВНИИМС» в 2007 году.
Основное оборудование, необходимое для поверки: калибратор переменного напряже-
ния и тока многофункциональный Fluke 9100 или аналогичный с погрешностью не хуже 0,06
%; Счетчик эталонный многофункциональный ВХ-33 или аналогичный с погрешностью не
хуже 0,1 %.
Сведения о методиках (методах) измерений
Приборы для измерений показателей качества и учета электрической энергии SA 300
(версии SA 310, SA 320, SA 330). Руководство пользователя.
Лист № 5
всего листов 5
Нормативные и технические документы, устанавливающие требования к приборам для
измерений показателей качества и учета электрической энергии SA 300 (версии SA 310,
SA 320, SA 330)
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Об-
щие технические условия»;
ГОСТ 14014-91 "Приборы и измерительные преобразователи цифровые напряжения,
тока, сопротивления. Общие технические условия и методы испытаний”;
ГОСТ Р trial-2005 «Аппаратура для измерения электрической энергии переменного
тока. Частные требования. Статические счетчики активной энергии классов точности 0,2S и
0,5S»;
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
Фирма «SATEC LTD», Израиль.
Адрес: Har Hotzvim Science Based Industrial Park, P. O. Box 45022 Jerusalem 91450, Israel
Испытательный центр
Государственный trial испытаний средств измерений ФГУП «ВНИИМС», аттестат аккреди-
тации № 30004-08; 119361,Москва, ул. Озерная, 46.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«____» ____________ 2012 г.
М.п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 28698-05 | Пирометры переносные | ДИЭЛТЕСТ | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва | 1 год | Перейти |
| 47787-11 | Каналы измерительные системы измерительно-информационной автоматизированной коммерческого учета электрической энергии ОАО "Волжская ТГК" Самарского региона | Нет данных | ООО "Трансэнергосервис", г.Самара | 4 года | Перейти |
| 58793-14 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "ЭНЕРГОСБЫТХОЛДИНГ" (ОАО "РЖД" в границах г. Москвы) | Нет данных | ООО "ЭНЕРГОСБЫТХОЛДИНГ", г.Москва | 4 года | Перейти |
| 19195-00 | Приборы для проверки эффективности рабочих тормозных систем транспортных средств | ЭФТОР 2 | ОАО "Импульс", г.Москва | 1 год | Перейти |
| 66491-17 | Весы неавтоматического действия | ТРИТОН-С | ООО Компания "Систем Учета и Промышленной Автоматизации" (СУПРА), г.Кемерово | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
