Счетчики активной электрической энергии однофазные СЕ 201, ГРСИ 34829-13
Номер госреестра:
34829-13
Наименование СИ:
Счетчики активной электрической энергии однофазные
Обозначение типа:
СЕ 201
Производитель:
АО "Электротехнические заводы "Энергомера", г.Ставрополь
Межповерочный интервал:
16 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.08.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51739/1
об утверждении типа средств измерений
Лист № 1
Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики активной электрической энергии однофазные СЕ 201
Назначение средства измерений
Счетчики активной электрической энергии однофазные СЕ 201 (далее - счетчики)
предназначены для измерения активной электрической энергии в однофазных двухпроводных
цепях переменного тока и организации многотарифного учета.
Описание средства измерений
Принцип действия счетчика основан на измерении мгновенных значений входных
сигналов напряжения и тока в цепи «фазы» или в цепи «нуля», с последующим вычислением
среднеквадратических значений токов и напряжений, активной мощности и энергии,
коэффициента мощности и частоты.
Счетчик имеет в своем составе один или два датчика тока (шунт или трансформатор
тока, шунт и трансформатор тока, или два шунта, в зависимости от исполнения, в цепи «фазы»,
или в цепи «фазы» и в цепи «нуля»), микроконтроллер, энергонезависимую память данных,
встроенные часы реального времени, позволяющие вести учет активной электрической энергии
по тарифным зонам суток, испытательное выходное устройство и интерфейсные выходы для
подключения к системам автоматизированного учета потребленной электроэнергии и для
поверки, ЖК-дисплей для просмотра измеряемой информации, клавиатуру с одной пломбируемой
кнопкой для защиты от несанкционированного перепрограммирования.
В состав счетчика, в соответствии со структурой условного обозначения, могут входить
дополнительные устройства: контроля вскрытия крышки зажимной колодки, реле управления
нагрузкой и хранения профилей нагрузки.
Зажимы для подсоединения счетчика к сети, испытательное выходное устройство,
интерфейс, дополнительный источник питания счетчика и контакты реле управления нагрузкой
закрываются пломбируемой пластмассовой крышкой.
Счетчики применяются внутри помещений, в местах, имеющих дополнительную защиту
от влияния окружающей среды, в жилых и в общественных зданиях, в бытовом и в мелкомоторном
секторе, на промышленных предприятиях и объектах энергетики, а также для передачи по
линиям связи информационных данных для автоматизированных информационно-измерительных
систем коммерческого учета электроэнергии АИИС КУЭ (АСКУЭ).
Счетчик ведет учет электроэнергии по четырем тарифам в соответствии с сезонными
программами смены тарифных зон (количество сезонных программ - до 12, количество тарифных
зон - не менее 8, количество тарифных графиков - до 36). Сезонная программа может содержать
суточный график тарификации рабочих дней и альтернативные суточные графики тарификации.
Счетчик обеспечивает учет:
- количества активной электроэнергии нарастающим итогом суммарно и раздельно
по четырем тарифам
;
- количества активной электроэнергии нарастающим итогом суммарно и раздельно
по 4 тарифам на конец месяца не менее чем за 12 месяцев;
- количества активной электроэнергии нарастающим итогом суммарно и раздельно
по 4 тарифам на конец суток не менее чем за 44 суток;
- профиля активной мощности, усредненной на заданном интервале времени от 3
до 60 минут за период не менее 96 суток (при шестидесятиминутном интервале усреднения),
в модификации Z;
- максимальных месячных значений активной мощности, усредненных на заданном
интервале от 3 до 60 минут, за текущий и не менее чем за 12 прошедших месяцев раздельно
по четырем тарифам, в модификации Z.
Лист № 2
Всего листов 10
Счетчик обеспечивает вывод на индикацию:
- количества активной электроэнергии нарастающим итогом суммарно и раздельно
по четырем тарифам
;
- количества активной электроэнергии нарастающим итогом суммарно и раздельно
по 4 тарифам на конец месяца не менее чем за 12 месяцев;
- количества активной электроэнергии нарастающим итогом суммарно и раздельно
по 4 тарифам на конец суток не менее чем за 44 суток;
- действующего тарифа;
- даты и времени;
- максимальных месячных значений активной мощности, усредненных на заданном
интервале от 3 до 60 минут, за текущий и не менее чем 12 прошедших месяцев раздельно по
четырем тарифам.
Дополнительно счетчик обеспечивает измерение и вывод на индикацию:
- среднеквадратического значения фазного напряжения;
- среднеквадратического значения тока в цепи тока;
- активной мощности, усредненной на интервале в 1 с (в дальнейшем-мощности);
- коэффициента активной мощности с ненормируемой точностью;
- частоты измерительной сети с ненормируемой точностью.
Полный список форматов вывода измеренных, вычисленных и накопленных параметров
приведен в таблице 1.
Таблица 1
Наименование выводимых па-
раметров
По интерфейсам
ЕдиницыЧисло разрядов
измеренияслева/справа
от запятой
В3/2
А 1…3/3
кВт1…2/6
1/3
Гц 2/2
кВт•ч 6/2
На ЖКИ
ЕдиницыЧисло
измерения разрядов
слева/
справа от
запятой
В3/2
А 1…3/3
кВт1…2/4
1/3
Гц 2/2
кВт•ч 5/2,
6/1
кВт1…2/3
кВт1…2/3
Напряжение
Ток
Мощность
Коэффициент мощности
Частота сети
Активная энергия нарастающим
итогом (месячные, суточные)
Максимумы средних
мощностей
Значения интервалов профилей
кВт1…2/3
Счетчик обеспечивает возможность задания следующих параметров
:
- заводского номера счетчика;
- текущих времени и даты
;
- величины суточной коррекции хода часов;
- разрешения перехода на «летнее» время (с заданием месяцев перехода на «зимнее»,
«летнее» время);
- до 12 дат начала сезона;
- не менее чем до 8 зон суточного графика тарификации
- до 36 графиков тарификации;
- до 32 исключительных дней (дни, в которые тарификация отличается от общего
правила и задается пользователем);
Лист № 3
Всего листов 10
- пароля для доступа по интерфейсу до 8 символов;
- идентификатора в соответствии с протоколом;
- скорости обмена по интерфейсу (в т.ч. стартовой);
- времени активности интерфейса;
- времени усреднения профиля активной мощности.
- лимитов по потреблению и мощности с процентом превышения для работы сигнали-
зации по каждому тарифу.
Счетчик обеспечивает фиксацию не менее 40 последних изменений текущих времени
и даты, изменений программируемых параметров и перепрограммирования метрологических
параметров счетчика, а также фиксацию не менее 40 последних изменений состояния фазного
напряжения (включение, выключение, ниже допустимого значения, выше допустимого значения).
Реле управления нагрузкой в счетчиках модификации Q и Q2 может срабатывать:
- по превышению лимита мощности;
- по уровню напряжения;
- по прямому управлению командой через интерфейс;
- по другим событиям в зависимости от заданных настроек.
Контакты реле управления нагрузкой в счетчиках модификации Q выведены на отдельные
зажимы, и служат для управления внешним исполнительным элементом (например, УЗО
или мощное реле), который отключает нагрузку.
Контакты встроенного реле управления нагрузкой в счетчиках модификации Q2
разрывают цепь тока счетчика, и таким образом отключают нагрузку.
Обмен информацией с внешними устройствами обработки данных осуществляется через
оптический порт и один из интерфейсов, выбираемый при заказе счётчиков: EIA485,
PLC-интерфейс, Радиоинтерфейс, GSM.
Обслуживание счетчиков производится с помощью технологического программного
обеспечения «Admin Tools».
Оптический порт соответствует стандарту ГОСТ IEC 61107-2011. Интерфейсы: EIA485,
PLC-интерфейс, Радиоинтерфейс, GSM соответствуют стандарту ГОСТ IEC 61107-2011
на уровне протокола обмена.
Обмен информацией по оптическому порт осуществляется с помощью оптической
головки, соответствующей ГОСТ IEC 61107-2011.
Структура условного обозначения счетчиков приведена на рисунке 1.
Фото общего вида счетчиков СЕ 201 R8 с указанием схемы пломбировки от несанкцио-
нированного доступа приведено на рисунке 2, счетчика СЕ 201 S7 - на рисунке 3.
Лист № 4
Всего листов 10
- счетчик с двумя датчиками тока
.1 - счетчик с одним датчиком тока
Рисунок 1 - Структура условного обозначения счетчиков
СЕ 201Х Х ХХХ-JХXXХ X…X
Обозначение встроенного модуля связи в соответствии с
нормативно-технической документацией на модуль
(для исполнений P, R1, R2, G)
Дополнительные модификации:
Z - расширенный набор параметров
F - модуль резервного питания;
L - подсветка индикатора
V - Контроль вскрытия крышки зажимной
колодки;
Реле управления нагрузкой:
Q - через внешний исполнительный элемент;
Q2 - через встроенный исполнительный элемент.
Интерфейс:
А - EIA485;
Р - PLC-интерфейс;
G - GSM;
T - Ethernet;
R1 - Радиоинтерфейс со встроенной антенной;
R2 - Радиоинтерфейс с разъемом под внешнюю
антенну.
J - оптический интерфейс
Базовый (максимальный) ток:
5 - 5(60) А;
8 - 10(100) А.
Номинальное напряжение:
4 - 230 В.
Класс точности по ГОСТ 31819.21-2012:
1 - 1;
2 - 2.
Тип корпуса:
R8 - для установки на рейку;
S7 - для установки на щиток.
Лист № 5
Всего листов 10

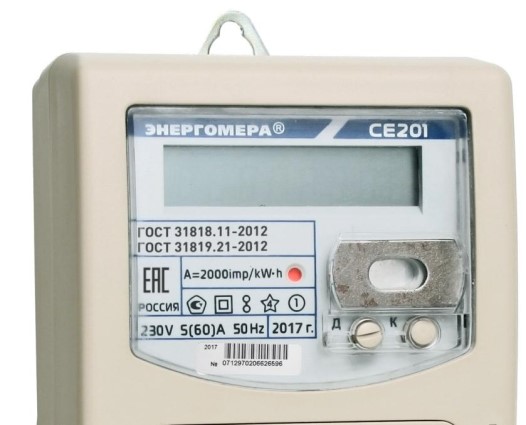

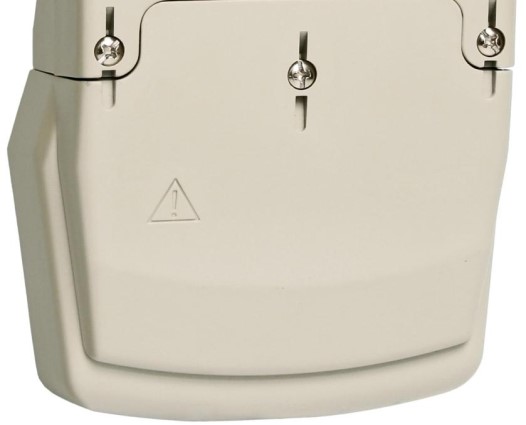

Рисунок 3 - Общий вид счетчика СЕ 201 S7
Место пломбирования
поверителя
Место
пломбирования электро-
снабжающей организации

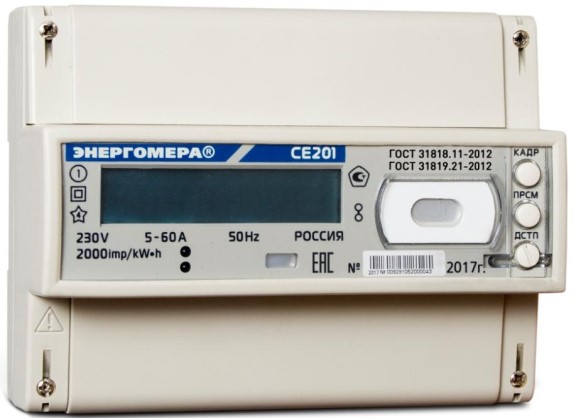

Рисунок 2 - Общий вид счетчика СЕ 201 R8
Место пломбирования
поверителя
Место
пломбирования электро-
снабжающей организации
Место
пломбирования электро-
снабжающей организации
Лист № 6
Всего листов 10
Программное обеспечение
Идентификационные данные программного обеспечения (в дальнейшем ПО) счетчиков
активной электрической энергии однофазных СЕ 201.
sCE201P
rCE201P
23
23
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные
Значение
данные (признаки)
ИдентификационноеsCE201НrCE201НsCE201rCE201
наименование ПО
Номер версии22220808
(идентификационный
номер) ПО
Цифровой идентификатор24583B96D32A67BC
ПО
4E86
236F
По своей структуре ПО счетчика разделено на метрологически значимую и метрологи-
чески незначимую части, имеет контрольную сумму метрологически значимой части и записы-
вается в устройство на стадии его производства.
Влияние программного продукта на точность показаний счетчиков находится в границах,
обеспечивающих метрологические характеристики, указанные в таблицах 3…6. Диапазон
представления, длительность хранения и дискретность результатов измерений соответствуют
нормированной точности счетчика.
Установлен «Средний» уровень защиты программного обеспечения от непреднамеренных
и преднамеренных изменений по Р 50.2.077-2014.
Метрологические и технические характеристики
Значение
230
5; 10
60; 100
1; 2
0,05I
б
…I
макс
;
(0,75…1,15) U
ном
;
0,8(емк)…1,0…0,5(инд)
от минус 45 до 70
от 800 до 3200
(50±2,5) или (60±3)
Таблица 3 - Метрологические характеристики
Наименование характеристики
Номинальное напряжение, В
Базовый ток, А
Максимальный ток, А
Класс точности по ГОСТ 31819.21-2012
Диапазон входных сигналов:
сила тока
напряжение
коэффициент мощности
Диапазонрабочихтемпературокружающего
воздуха,
°
С
Диапазонзначенийпостояннойсчетчика,
имп/(кВт
•
ч)
Рабочий диапазон изменения частоты измерительной
сети счетчика, Гц
Стартовый ток (порог чувствительности), мА
10 для счетчиков с базовым током 5 А;
20 для счетчиков с базовым током 10 А
±
0,5
Пределы основной абсолютной погрешности часов,
c/сут.
Пределы основной абсолютной погрешности часов
при нормальной температуре при отключенном
питании, с/сут.
±1
Лист № 7
Всего листов 10
Наименование характеристики
Пределы дополнительной температурной погреш-
ности часов, с/(сут
°
С)
Пределы допускаемых значений основной относи-
тельной погрешности при измерении электриче-
ских величин
Значение
±0,15 в диапазоне от - 10 до + 45
°
С;
±0,2 в диапазоне от - 45 до + 70
°
С
в соответствии с таблицами 4…7
Примечание - поскольку энергия и вспомогательные параметры вычисляются из одних и
тех же мгновенных значений тока и напряжения, дополнительные погрешности, вызываемые
изменением влияющих величин по отношению к нормальным условиям при измерении активной
мощности, усредненной на интервале в 1 с, среднеквадратических значений напряжения и тока
соответствуютдополнительнымпогрешностямприизмеренииактивнойэнергиипо
ГОСТ 31819.21-2012.
Пределы допускаемых значений основной относительной погрешности, приведенные
в таблицах 4…6, нормируют для информативных значений входного сигнала:
напряжение - (0,75 … 1,15) U
ном
;
частота измерительной сети - (47,5…52,5) Гц или (57…63) Гц.
Пределы допускаемых значений основной относительной погрешности при измерении
активной мощности, усредненной на интервале в 1 с
d
P
, в процентах, не превышают значений,
указанных в таблице 4.
Значение тока
±
1,0
Таблица 4
соs
j
1,0
0,5 (инд.)
0,05 I
б
£
I
<
0,10 I
б
0,10 I
б
£
I
£
I
макс
0,10 I
б
£
I
<
0,20 I
б
0,8 (емк.)
Пределы допускаемой основной погрешности
d
P
, %, для счетчиков класса точности
1 2
±
1,5
±
2,5
±
1,0
±
2,0
±
1,5
±
2,5
-
0,20I
б
£
I
£
I
макс
0,5 (инд.)
0,8 (емк.)
2,0
-
Пределы допускаемых значений основной относительной погрешности при измерении
среднеквадратических значений силы тока
d
I
, в процентах, не превышают значений, указанных
в таблице 5.
Значение тока
Таблица 5
0,05 I
б
£
I
£
I
макс
Пределы допускаемой основной погрешности
d
I
, %,
для счетчиков класса точности
1 2
±
2,0
±
2,0
Пределы допускаемых значений основной относительной погрешности при измерении
среднеквадратического значения фазного напряжения
d
U
, в процентах, не превышают значений,
указанных в таблице 6.
Значение напряжения
Таблица 6
0,75 U
ном
£
U
£
1,15 U
ном
Пределы допускаемой основной погрешности
d
U
, %,
для счетчиков класса точности
12
±
2,0
±
2,0
Лист № 8
Всего листов 10
Значение
3; 5; 10; 15; 30 или 60
Таблица 7 - Основные технические характеристики
Наименование характеристики
Время усреднения мощности профилей нагрузки,
мин
Глубина хранения профилей нагрузки (мощности
усредненной на заданном интервале) не менее
Количество десятичных знаков индикатора
Полная мощность, потребляемая trial тока
4; 8; 16; 24; 48 или 96 суток в зависимо-
сти от времени усреднения мощности 3;
5; 10; 15; 30 или 60 мин, соответственно
не менее 8.
не более 0,05 при базовом токе
(кроме исполнения «Q2»), (В
•
А)
Полная мощность, потребляемая цепью тока со не более 0,5 при базовом токе
не более 3 (0,8 Вт) при номинальном
значении напряжения
не более 3 Вт при номинальном значении
напряжения
40
встроенным реле (для исполнения «Q2»), (В
•
А)
Полная (активная) мощность, потребляемая це-
пью напряжения без встроенных модулей, (В
•
А)
Активная мощность, потребляемая встроенными
модулями PLC, радио, GSM
Длительность хранения информации при отклю-
чении питания, лет
Срок службы батареи, не менее, лет
Число тарифов
Число временных зон, не менее
Количество реле управления нагрузкой
Допустимоекоммутируемоенапряжение
наконтактах релеуправления нагрузкой
(для модификаций Q и Q2), не более, В
5
4
8
1
265
1
60 (в счетчике с максимальным током
60 А), 100 (в счетчике с максимальным
током 100 А)
1
1
Допустимоезначениекоммутируемоготока
наконтактахреле управлениянагрузкой
(для модификации Q), не более, А
Допустимоезначениекоммутируемоготока
наконтактахреле управлениянагрузкой
(для модификации Q2), не более, А
Количество электрических испытательных выхо-
дов с параметрами по ГОСТ 31819.21-2012
Количество оптических испытательных выходов
с параметрами по ГОСТ 31818.11-2012
Скорость обмена по интерфейсу, бит/с
Скорость обмена через оптический порт, бит/с
Время обновления всех показаний счетчика, с
Время чтения любого параметра счетчика по
интерфейсу или оптическому порту
От 300 до 19200
От 300 до 19200
1
Зависит от типа параметра и может изме-
няться в диапазоне от 0,06 с до 1000 с
(при скорости 9600 бит/с)
1,5
Масса счетчика, не более, кг.
Габаритные размеры, мм, не более
(длина; ширина; высота)
Средняя наработка до отказа, не менее, ч
Средний срок службы до первого капитального
ремонта счетчиков, лет
214; 143; 73
220000
30
Лист № 9
Всего листов 10
Знак утверждения типа
наносят на панель измерительного блока офсетной печатью (или другим способом,
не ухудшающим качества), на титульный лист руководства по эксплуатации типографским
способом.
Комплектность средства измерений
1 шт.
1 экз.
Количество
1 экз.
1 экз.
Таблица 8 - Комплектность средства измерений
НаименованиеОбозначение
Счётчик активной электрической энергии
однофазный СЕ 201
Комплект принадлежностейФормуляр (одно из исполнений)
Руководство по эксплуатации одно из исполнений
Методика поверки (По требованию)
ИНЕС.411152.083 Д1
Поверка
осуществляется по документу ИНЕС.411152.083 Д1 «Счетчики активной электрической
энергии однофазные СЕ 201. Методика поверки», утвержденному ФГУП «ВНИИМС» в апреле
2013 г.
Основные средства поверки:
- установка для поверки счётчиков электрической энергии ЭНЕРГОМЕРА СУ001/Х-ХХ-Р0
№ госреестра: 25472-10.
- универсальная пробойная установка УПУ-10 (класс точности 4);
- секундомер СО спр-2б (класс точности 2). номер госреестра: 2231-72.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью
Поверительное клеймо наносится на счетчик и (или) паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам
активной электрической энергии однофазным СЕ 201
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного
тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности
1 и 2».
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного
тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической
энергии».
ГОСТ IEC 61107-2011 «Обмен данными при считывании показаний счетчиков,
тарификации и управления нагрузкой. Прямой локальный обмен данными».
ТУ 4228-062-22136119-2006 «Счетчики активной электрической энергии однофазные
СЕ 201. Технические условия».
Изготовитель
Акционерное общество «Электротехнические заводы «Энергомера» (АО «Энергомера»)
ИНН 2635133470
Адрес: 355029, Россия, г. Ставрополь, ул. Ленина, 415
Телефоны: (8652) 35-75-27 центр консультации потребителей; 35-67-45 канцелярия
Телефон/факс: (8652) 56-66-90 центр консультации потребителей; 56-44-17 канцелярия
E-mail:
Cайт:
Лист № 10
Всего листов 10
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озёрная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 29144-05 | Счетчики электрической энергии трехфазные статические | Меркурий 231 | ООО "Фирма "Инкотекс", г.Москва | 10 лет | Перейти |
| 44607-10 | Система информационно-измерительная автоматизированная коммерческого учета электрической энергии ЗАО "Бийскэнергосбыт" | Нет данных | ООО "Сиб МИР", г.Новосибирск | 4 года | Перейти |
| 56073-13 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности Здания Санкт-Петербургского городского суда | Нет данных | ООО "Энергоучет-Автоматизация", г.С.-Петербург | 4 года | Перейти |
| 34213-07 | Счетчики воды крыльчатые | Вектор | ООО "Петербургский завод измерительных приборов" (СПб ЗИП), г.С.-Петербург | 4 года - для гор.воды; 6 лет - хол. | Перейти |
| 30673-05 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ООО "Ставролен" | Нет данных | ООО "Ставролен", г.Буденновск | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
