Анализаторы паров этанола в выдыхаемом воздухе Lion Intoxilyzer 8000, ГРСИ 34718-12
Номер госреестра:
34718-12
Наименование СИ:
Анализаторы паров этанола в выдыхаемом воздухе
Обозначение типа:
Lion Intoxilyzer 8000
Производитель:
Фирма "Lion Laboratories Ltd.", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
22.10.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48396
об утверждении типа средств измерений
лист № 1
всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы паров этанола в выдыхаемом воздухе Lion Intoxilyzer 8000
Назначение средства измерений
Анализаторы паров этанола в выдыхаемом воздухе Lion Intoxilyzer 8000 (далее –
анализаторы) предназначены для экспрессного измерения массовой концентрации паров эта-
нола в отобранной пробе выдыхаемого воздуха.
Описание средства измерений
Принцип действия анализаторов – инфракрасный оптико-абсорбционный, основан-
ный на измерении поглощения инфракрасного излучения парами этанола. В анализаторах
используется два оптических фильтра, обеспечивающих одновременное измерение в спек-
тральных диапазонах около 3,4 и 9,4 мкм.
Анализаторы представляют собой автоматические стационарные приборы.
На передней панели анализаторов расположены две кнопки управления, индикатор
питания, дисплей, встроенный принтер и съемная клавиатура, предназначенная для ввода
данных и управления работой анализатора. На дисплее анализаторов отображаются резуль-
таты измерений, а также сообщения о режимах работы анализаторов и указания оператору.
Проба анализируемой газовой смеси подается в анализаторы через гибкую термоста-
тируемую входную трубку. В анализаторах используется автоматический режим отбора про-
бы выдыхаемого воздуха, при котором выполняется автоматическая проверка соответствия
расхода и объема подаваемой пробы воздуха установленным параметрам.
На задней панели анализаторов расположены: тумблер питания от сети 220 В, тумб-
лер включения/выключения анализатора, разъемы для подсоединения сетевого кабеля и ка-
беля для подключения анализатора к бортовой сети автомобиля.
Анализаторы имеют звуковую сигнализацию, информирующую об этапах работы и
забора проб воздуха. Для отбора проб воздуха используются сменные мундштуки.
В памяти анализаторов сохраняются от 200 до 500 результатов измерений (в зависи-
мости от объема сохраняемых данных вместе с результатом измерений).
Встроенный принтер анализаторов предназначен для распечатки протоколов изме-
рений на бумажном носителе. В протоколах измерений анализаторов распечатывается ин-
формация согласно таблице 1.
Т а б л и ц а 1
№№
строки
Надпись в протоколеСодержание протокола
1BREATH ALCOHOL TEST RECORDНаименование протокола измерения
2Lion Intoxilyzer 8000Наименование анализатора
3Serial Number:Заводской номер анализатора
4Software Version: Номер версии встроенного программно-
го обеспечения анализаторов
5
1)
Location 1
6
1)
Location 2Данные о месте проведения измерения
7
1)
Location 3
8Test Number: RU/XXXXX/XXНомер измерения (по внутренней нуме-
рации анализатора: RU/номер/год)
9DD Month YYYY Дата (день месяц год) выполнения изме-
рения
лист № 2
всего листов 7
Содержание протокола
Результат автоматического контроля от-
сутствия этанола в мундштуке trial из-
мерением
2)
Результат измерения массовой концен-
трации паров этанола в отобранной про-
бе выдыхаемого воздуха
Результат автоматического контроля от-
сутствия этанола в измерительной каме-
ре и системе отбора пробы анализатора,
а также в окружающем воздухе после
измерения
2)
Результат проверки по «внутреннему
стандарту» после измерения
3)
П р о д о л ж е н и е т а б л и ц ы 1
№№
строки
Надпись в протоколе
10 Last Calibration: HH:MM:SS
DD/MM/YYYY
11
1)
Subject Name:
12
1)
DOB: DD/MM/YYYY
Age:Gender:
13
1)
Licence Number:
14
1)
Vehicle Number:
15
1)
Arresting Officer:
16
1)
Rank:Number:
17
1)
Subject Signature
18TEST
I
BrAC
II
TIME
III
mg/l
19Blank 10.00HH:MM:SS
Время(час:минуты:секунды)идата
(день/месяц/год) последней корректи-
ровки показаний анализатора
Фамилия и имя обследуемого лица
Дата рождения (день/месяц/год), возраст
и пол обследуемого лица
Номер водительского удостоверения об-
следуемого лица
Государственный регистрационный знак
автотранспортного средства обследуе-
мого лица
Фамилияиинициалыинспектора
ГИБДД, направившего обследуемое ли-
цо на освидетельствование
Звание и номер нагрудного знака ин-
спектора ГИБДД, направившего обсле-
дуемое лицо на освидетельствование
Подпись обследуемого лица
I
Наименование этапа измерения
II
Обозначениеединицыизмерения
массовой концентрации этанола «мг/л»
и результат проведения соответствую-
щего этапа измерения
III
Время проведения соответствующего
этапа измерения (час:минуты:секунды)
Результат автоматического контроля от-
сутствия этанола в измерительной каме-
ре и системе отбора пробы анализатора,
а также в окружающем воздухе перед
измерением
2)
Результат проверки по «внутреннему
стандарту» перед измерением
3)
20StandardPASS
Check 1
21Blank 20.00HH:MM:SS
22 BreathX.XXHH:MM:SS
Specimen
23Blank 30.00HH:MM:SS
24StandardPASS
Check 2
лист № 3
всего листов 7
П р о д о л ж е н и е т а б л и ц ы 1
№№
строки
Надпись в протоколеСодержание протокола
25DiagnosticsPASSИтоговый результат контроля всех эта-
пов измерения
26
1)
Operator SignatureПодпись лица, проводившего измерение
27
1)
Operator Name:Фамилия и инициалы лица, проводив-
шего измерение
28
1)
Rank:Number:Должность лица, проводившего измере-
ние, идентификационный номер
1)
Строки выводятся в протоколе измерения при наличии соответствующих настроек в
меню анализаторов. Данные о месте проведения измерения, выводимые в строках 5÷7 про-
токола, заносятся в память анализатора при его продаже или в процессе эксплуатации.
Данные, выводимые в строках 11÷17 и 26÷28 протокола, вписываются от руки или вводят-
ся с клавиатуры анализатора при выполнении измерения.
2)
При отрицательном результате контроля вместо результата измерения «0.00» выводятся
прочерки с сообщением об ошибке, дальнейшее измерение автоматически прекращается
или в строке 25 протокола выводится надпись «FAIL» (отрицательный итоговый результат
контроля всех этапов измерения).
3)
При отрицательном результате проверки по «внутреннему стандарту» вместо надписи
«PASS» выводится надпись «FAIL», дальнейшее измерение автоматически прекращается,
в строке 25 протокола выводится надпись «FAIL» (отрицательный итоговый результат
контроля всех этапов измерения).

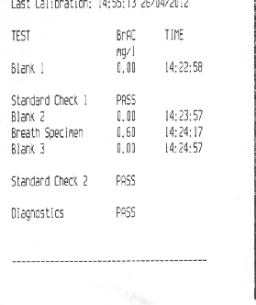

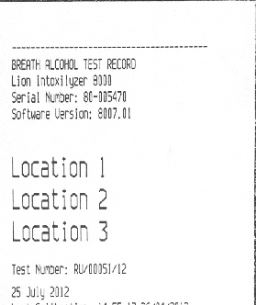

На рисунке 1 приведен общий вид анализаторов и пример распечатанного протокола
измерения.
Рисунок 1 – Общий вид анализаторов и пример распечатанного протокола измерения.
лист № 4
всего листов 7
Программное обеспечение
3c4ccb33f8f7893dce
07502e2f3c9f13
MD5
Наименова-
ние про-
граммного
обеспечения
(идентифика-
ционный но-
мер) про-
граммного
Анализаторы имеют встроенное программное обеспечение Russia.
Встроенное системно-прикладное программное обеспечение анализаторов разрабо-
тано изготовителем специально для решения задачи измерения массовой концентрации па-
ров этанола в выдыхаемом воздухе, а так же отображения результатов измерений на дисплее
и хранения результатов измерений в памяти анализаторов. Идентификация встроенного про-
граммного обеспечения производится путем вывода номера версии на дисплей анализаторов
и распечатки номера версии в протоколах измерений.
Идентификационные данные встроенного программного обеспечения анализаторов
приведены в таблице 2.
Т а б л и ц а 2
Идентифика-
Номер версии
Цифровой иденти-Алгоритм вычис-
ционное на- фикатор программ-ления цифрового
именование ного обеспечения идентификатора
программного (контрольная сумма программного
обеспечения
обе
с
печ
ени
я
исполняемого кода) обеспечения
RussiaSW803368007.01
П р и м е ч а н и е – Номер версии встроенного программного обеспечения анализатора
должен быть не ниже указанного в таблице.
Влияние встроенного программного обеспечения на метрологические характеристи-
ки анализаторов учтено при их нормировании. Уровень защиты встроенного программного
обеспечения анализаторов от непреднамеренных и преднамеренных изменений соответству-
ет уровню «С» по МИ 3286–2010.
Метрологические и технические характеристики
0 – 0,40
св. 0,40 – 1,50
1 Диапазон измерений и пределы допускаемой погрешности анализаторов приведе-
ны в таблице 3.
Т а б л и ц а 3
погрешности
Предел допускаемого
отклонения
Диапазон измерений
мг/л
м
а
с
с
овой
к
онцентрации
Пределы допускаемой
среднего квадратического
этанола,
а
бсолют
н
ой
относитель-
а
бсолют
н
ого
относитель-
нойного
±
0,02 мг/л–
0,007 мг/л–
–
±
5 %
–1,75 %
П р и м е ч а н и я:
1 В таблице указаны пределы допускаемой погрешности анализаторов в рабочих услови-
ях эксплуатации, приведенных в п. 14 описания типа.
2 В анализаторах программным способом установлен минимальный интервал показаний,
которые выводятся на дисплей анализатора и бумажный носитель в виде нулевых показа-
ний:от 0,00 до 0,02 мг/л.
3 На дисплее и в протоколах измерений на бумажном носителе единицы измерений мас-
совой концентрации этанола «мг/л» отображаются в виде «mg/l».
4 Среднее квадратическое отклонение определяется в специальном режиме измерений.
Неизмеряемый компонент
лист № 5
всего листов 7
2 Диапазон показаний, мг/л:от 0,00 до 3,00.
3 Цена младшего разряда шкалы, мг/л: 0,01.
4 Дополнительные погрешности от наличия неизмеряемых компонентов в анализи-
руемой газовой смеси приведены в таблице 4.
Т а б л и ц а 4
Содержание неизмеряемогоДополнительная
компонента в газовой смеси
1)
погрешность
2)
Ацетонне более 0,50 мг/лотсутствует
Метанне более 0,30 мг/лотсутствует
Оксид углеродане более 0,20 мг/лотсутствует
Диоксид углеродане более 10 % (об.)отсутствует
1)
На анализаторы подавались тестовые газовые смеси с содержанием неизмеряемых ком-
понентов, превышающим эндогенный уровень в выдыхаемом человеком воздухе.
2)
Не превышает 0,2 в долях пределов допускаемой погрешности анализаторов, указанных
в таблице 3.
5 Параметры анализируемой газовой смеси при подаче пробы на вход анализато-
ров:
-
расход анализируемой газовой смеси, л/мин:не менее 6;
-
объем пробы анализируемой газовой смеси, л: не менее 1,2.
6 Время подготовки к работе после включения, мин: не более 30.
7 Время измерения после отбора пробы, с: не более 70.
8 Время подготовки к работе после измерения, с: не более 35.
9 Интервал времени работы анализаторов без корректировки
показаний, месяцев:не менее 12.
Корректировка показаний анализаторов проводится при поверке по необходимости.
10 Электрическое питание анализаторов может осуществляться от сети переменно-
го тока напряжением (220
±
22) В частотой (50 ± 1) Гц или от внешнего источника постоян-
ного тока напряжением (12
±
2) В/6,3 А (бортовая сеть автомобиля).
11 Потребляемая мощность, Вт:75.
12 Габаритные размеры анализаторов, мм:
-
длинане более 360;
-
ширинане более 220;
-
высотане более 270.
13 Масса анализаторов, кг: не более 7.
14 Рабочие условия эксплуатации:
-
диапазон температуры окружающего воздуха,
°
С:от 10 до 35;
-
диапазон относительной влажности
окружающего воздуха, %:от 10 до 100 (без конденсации);
-
диапазон атмосферного давления, кПа: от 60,0 до 130,0.
15 Средний срок службы анализаторов, лет: 10.
16 Средняя наработка на отказ, ч: 8000.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист Руко-
водства по эксплуатации и на анализаторы в виде наклейки.
лист № 6
всего листов 7
Комплектность средства измерений
Комплект поставки анализаторов приведен в таблице 5.
Т а б л и ц а 5
№
п/п
НаименованиеКоличество
1Анализатор паров этанола в выдыхаемом воздухе Lion Intoxilyzer1 шт.
8000
2Мундштук100 шт.
3Кабель сетевой 220 В 1 шт.
4Рулон термобумаги для принтера 3 шт.
5Руководство по эксплуатации 1 экз.
6Паспорт 1 экз.
7Методика поверки МП-242-0430-2012 1 экз.
П р и м е ч а н и я:
1 При эксплуатации анализатора мундштуки поставляются по отдельным заказам.
2 По заказу в комплект поставки может входить кабель для подключения анализатора к
бортовой сети автомобиля.
Поверка
осуществляется по документу МП-242-0430-2012 «Анализаторы паров этанола в выдыхае-
мом воздухе Lion Intoxilyzer 8000. Методика поверки», разработанному и утвержденному
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 6 августа 2012 г.
Основные средства поверки: генератор газовых смесей паров этанола в воздухе
LION – рабочий эталон 1-го разряда по ГОСТ 8.578–2008 в комплекте с эталонами сравнения
– водными растворами этанола Хд 2.706.150–10.
Сведения о методиках (методах) измерений
Методика измерений массовой концентрации паров этанола в отобранной пробе вы-
дыхаемого воздуха приведена в документе «Анализатор паров этанола в выдыхаемом возду-
хе Lion Intoxilyzer 8000. Руководство по эксплуатации», 2012 г.
Нормативные и технические документы, устанавливающие требования к анализато-
рам паров этанола в выдыхаемом воздухе Lion Intoxilyzer 8000
1 ГОСТ Р 50444–92 (р.р. 3, 4) «Приборы, аппараты и оборудование медицинские.
Общие технические условия».
2 ГОСТ Р 50267.0–92 «Изделия медицинские электрические. Часть 1. Общие требо-
вания безопасности».
3 ГОСТ Р 50267.0.2–2005 «Изделия медицинские электрические. Часть 1-2. Общие
требования безопасности. Электромагнитная совместимость. Требования и методы испыта-
ний».
4 ГОСТ Р ИСО 10993.1–99 «Изделия медицинские. Оценка биологического дейст-
вия медицинских изделий. Часть 1. Оценка и исследования».
5 ГОСТ Р ИСО 10993.5–99 «Изделия медицинские. Оценка биологического дейст-
вия медицинских изделий. Часть 5. Исследование на цитотоксичность: методы in vitro».
6 ГОСТ Р ИСО 10993.10–99 «Изделия медицинские. Оценка биологического дейст-
вия медицинских изделий. Часть 10. Исследование раздражающего и сенсибилизирующего
действия».
7 ГОСТ 8.578–2008 «ГСИ. Государственная поверочная схема для средств измере-
ний содержания компонентов в газовых средах».
лист № 7
всего листов 7
8 ГОСТ Р 8.676–2009 «ГСИ. Государственная поверочная схема для средств изме-
рений содержания этанола в газовых и жидких средах».
9 Техническая документация фирмы – изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
осуществление деятельности в области здравоохранения;
осуществление мероприятий государственного контроля и надзора в области обеспечения
безопасности дорожного движения.
Изготовитель
фирма Lion Laboratories Ltd., Великобритания
Ty Verlon Industrial Estate, Barry, Vale of Glamorgan, CF63 2BE, Wales, United Kingdom,
тел.: +44 1446 744244, факс: +44 1446 720937.
Заявитель
ООО «Синтез СПб»
191036, г. Санкт-Петербург, ул. 1-ая Советская, д. 10, Литер А, пом. 2-Н,
тел./факс: (812) 456-22-96.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер 30001-10,
190005, г. Санкт-Петербург, Московский пр., д. 19,
тел.: (812) 251-76-01, факс: (812) 713-01-14, e-mail:
,
.
Заместитель Руководителя
Федерального агентства
по техническому регулированию
и метрологииФ.В. Булыгин
«____»_______________2012 г.
М.П.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 51131-12 | Анализаторы параметров качества электрической энергии | UPM | Фирма "Algodue Elettronica s.r.l.", Италия | 2 года | Перейти |
| 14302-94 | Анализаторы растворенного кислорода в воде | HI 8043, HI 9143, HI 9145, HI 9141, HI 91410 | Фирма "Hanna Instruments", США | 1 год | Перейти |
| 13864-94 | Анализаторы водорода | H-mat 2020 Strohlein, H-mat 2500 Strohlein | Фирма "UJWE Laborgerate Service GmbH", Германия | 1 год | Перейти |
| 16192-97 | Анализаторы жидкости флуориметрические | VIDAS/miniVIDAS | Фирма "Bio-Merieux", Франция | 1 год | Перейти |
| 48327-11 | Анализаторы калия хлористого в минеральных солях | LABKAM | Фирма "RGI Industriemessgerate GmbH", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
