Номер госреестра:
34597-07
Наименование СИ:
Эквиваленты сети
Обозначение типа:
Я6-126
Производитель:
ФГУП "СКБ РИАП", г.Нижний Новгород
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.05.2012
Описание типа:
-
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Лист № 1
Всего листов 4
Приложение к свидетельству № 27582
об утверждении типа средств измерений
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Эквиваленты сети Я6-126
Назначение средства измерений
Эквивалент сети Я6-126 предназначен для измерения несимметричного напряжения
индустриальных радиопомех в электрических цепях.
Описание средства измерений
Эквивалентявляется двухпроводным V-образным эквивалентом сети тип 4 по
ГОСТ Р 51319-99.
Конструктивно эквивалент выполнен из одного блока. Блок имеет разъемы для под-
ключения источника радиопомех, электрической сети, измерителя радиопомех, устройства
заземления. Напряжение помех от источника помех через коммутатор поступает на измери-
тель радиопомех, подсоединенный к разъему «ИЗМЕРИТЕЛЬ ИРП». Коммутатор, входящий
в состав эквивалента сети, содержит два высокочастотных фильтра для подавления напряже-
ния питающей сети до уровней, безопасных для подключения измерителя радиопомех, и пере-
ключателей для подключения выхода «ИЗМЕРИТЕЛЬ ИРП» к шине питающей сети L или N.

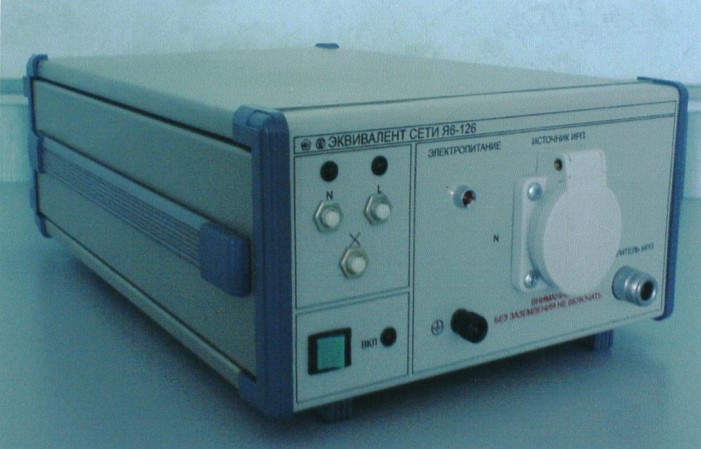

Внешний вид эквивалента приведен на рисунке 1.

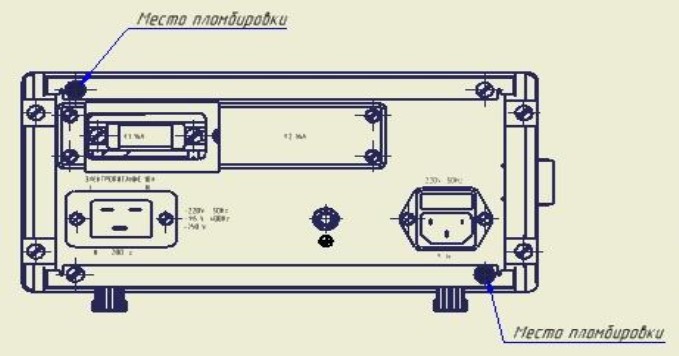

Схема пломбировки приведена на рисунке 2.
Рисунок 1
Лист № 2
Всего листов 4
250
250
140
5
- от 1 до 30 МГц
Рисунок 2
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1
Наименование характеристикиЗначение
1 Диапазон рабочих частот, МГц
От 0,15 до 30
10
2 Максимальный рабочий ток, А
3 Максимальное напряжение электропита-
ния, В
- постоянное
- переменное, частоты 50 Гц
- переменное, частоты 400 Гц
4 Падение напряжения электропитания на
частоте 50 Гц, В
5 Модуль полного входного сопротивле-
ния, в диапазоне частот, Ом:
- от 0,15 до 1 МГц
6 Затухание фильтра эквивалента, в диапа-
зоне частот, дБ:
-0,15 до 0,5 МГц
-0,5 до 30 МГц
7 Переходное затухание, дБ
8 Коэффициент калибровки, дБ
20
30
30
9,5
9 Пределы допускаемой относительной по-
грешности коэффициента калибровки, дБ+
1
10 Габаритные размеры эквивалента, мм,
не более
- длина 250
- ширина 405
- высота 130
11 Масса эквивалента, кг, не более4,5
12 Средняя наработка на отказ, ч, не менее10000
f
50 ____________+
20 %
0,025 + f
2
где f – частота, МГц;
50+
10
Лист № 3
Всего листов 4
13 Условия эксплуатации и транспортиро-
вания в соответствии с ГОСТ 22261-94 для
средств измерений группы 3.
Знак утверждения типа
Знак утверждения типа наносится на корпусе прибора методом аппликации и типо-
графским способом на титульных листах эксплуатационной документации.
Комплектность средства измерений
Состав комплекта эквивалента Я6-126 приведен в таблице 2.
Таблица 2
Наименование, типОбозначениеКоличество
1 Эквивалент сетиИУШЯ.411158.018 1
Я6-126
2 Шнурсетевой SCZ-101
3 Шнур силовой ИУШЯ.685631.0351
4 Кабель ИУШЯ.685661.0391
5 Нагрузка согла- ЕЭ2.243.9701
сованная 50 Ом*
6 Переход*ИУШЯ.468567.0061
7 Переход*ИУШЯ.468567.0071
8 Вставка плавкая 2
ВS88/A1/16A
9 Вставка плавкая ВП2Б- ОЮ0.481.005 ТУ2
1-1А-250 В
10 РуководствоИУШЯ.411158.018 РЭ1
по эксплуатации
11 ФормулярИУШЯ.411158.018 ФО1
12 Футляр 1
13 ЯщиккартонныйИУШЯ.323229.0311
* Поставляется по отдельному заказу.
Поверка
осуществляется в соответствии с разделом 7 «Поверка эквивалента» руководства по эксплуа-
тации ИУШЯ.411158.018 РЭ, согласованным с руководителем ГЦИ СИ ФГУ «Нижегород-
ский ЦСМ» 26.02. 2007 г.
Перечень эталонов, применяемых при поверке, приведен в таблице 3.
Таблица 3 Переченьэталонов, применяемыхприповерке
Погрешность
Погрешность установки
частоты δ = ± 1,5х10
-7
f
Наименованиесредстваповерки
Генераторсигналоввысо-
кочастотный Г4-176
Измеритель разности фаз и
отношений уровней ФК2-39
Пределыизмерения
Диапазон частот
(0,15-300) МГц
Диапазон частот
(0,15-300) МГц
U от 1 до 1000 мВ
Погрешность измерения
отношения уровней
δ = ±(1 - 15)%
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
Сведения о методах измерений приведены в руководстве по эксплуатации
ИУШЯ.411158.018 РЭ.
Нормативные и технические документы, устанавливающие требования к эквивален-
там сети Я6-126
1ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие техни-
ческие условия».
2ГОСТ Р 51319-99 «Приборы для измерения индустриальных радиопомех. Технические
требования и методы испытаний».
3ИУШЯ.411158.018 ТУ «Эквивалент сети Я6-126. Технические условия».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов, установленных законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
Открытое акционерное общество «Специальное конструкторское бюро радиоизмери-
тельной аппаратуры» (ОАО «СКБ РИАП»).
603950, г. Н. Новгород, пр-кт Гагарина, 174.
Тел./факс: (831)465-95-32
Е-mail:
.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.п.«____»___________ 2012 г.
