Номер госреестра:
34294-12
Наименование СИ:
Анализаторы инфракрасные
Обозначение типа:
SpectraStar
Производитель:
Фирма "Unity Scientific", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.09.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48014
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы инфракрасные «SpectraStar»
Назначение средства измерений
Анализаторы инфракрасные «SpectraStar» (далее анализаторы) предназначены для
измерений массовых долей компонентов (показателей качества) в сельскохозяйственных ма-
териалах.
Описание средства измерений
Принцип действия анализатора основан на методе спектроскопии в ближней инфра-
красной области в диапазоне длин волн 680 – 2500 нм (в зависимости от модели анализатора).
Анализатор работает в режиме диффузного отражения или прохождения-отражения и
предназначен для быстрого, неразрушающего, многокомпонентного анализа веществ (продук-
тов). Измерение спектральных коэффициентов диффузного отражения производится на опре-
деленных аналитических длинах волн. В анализаторе используется запатентованная автома-
тическая настройка длин волн при каждом сканировании без участия пользователя – через
каждые 30 минут работы происходит автоматическая корректировка.
При облучении материала пробы очень узкой полосой света при определенной длине
волны в ближней ИК-области, можно оценить содержание компонента в исследуемой пробе с
использованием соответствующих калибровочных уравнений.
Анализаторы поставляются в четырех моделях: «SpectraStar» 2200, 2400, 2500, 2500x со
спектральными диапазонами длин волн (1100 – 2200) нм, (1200-2400) нм, (1100-2500) нм,
(680-2500) нм соответственно. Модели 2200, 2400 выпускаются в двух конфигурациях: с дро-
вером (кюветным отделением) и с окном в верхней части анализатора (с вращением и без
вращения кюветы). Модели 2500, 2500х выпускаются в конфигурации с окном в верхней час-ти
анализатора. Внешних отличий между приборами разных моделей (с разными спектраль-
ными диапазонами), но одной конфигурации – нет.
Конструктивно анализаторы с дровером представляют собой моноблок, на верхней па-
нели которого расположены: цветной сенсорный экран, на который выводятся результаты из-
мерений. Кюветное отделение анализатора – двухпозиционный дровер - находится в нижней
части моноблока. Анализаторы с окном представляют собой моноблок, на верхней панели ко-
торого расположен дисплей с цветным сенсорным экраном и кюветное отделение - окно с
адаптером. Конфигурация кюветного отделения дает возможность использовать несколько
типов кювет для образцов.
Анализируемый образец засыпают в кювету, которая в свою очередь помещается в
дровер анализатора или на прозрачное окно на верхней панели моноблока. Имеется большое
разнообразие кювет для различных типов продуктов. Механизм вращения образца использу-
ется для усреднения спектров, снятых с различных участков поверхности образца.
На задней панели расположены: кнопка «Вкл./Выкл.», разъемы для подключения трех
встроенных USB-портов и одного LAN-порта, клавиатуры и мыши.
Программное обеспечение
Программное обеспечение (далее ПО) «InfоStar» предназначено для анализаторов ин-
фракрасных «SpectraStar» и работает под управлением операционной системы Windows, уста-
новленной на встроенный компьютер прибора.
Основные функции ПО: регистрация спектра и расчет результатов анализа образца,
хранение спектров и результатов анализа.
Идентификационные данные ПО представлены в таблице 1.
Лист № 2
всего листов 5
Таблица 1
Наименова- Идентифика- Номер версии Цифровой идентифи- Алгоритм вычисле-
ние ПО ционное на- (идентификацион- катор ПО (контроль- ния цифрового
именованиеный номер) ПОная сумма исполняе- идентификатора ПО
ПО мого кода)
InfоStarInfоStarv 3.10.0--
Программное обеспечение можно идентифицировать после включения прибора. На-
именование программного обеспечения и номер версии (идентификационный номер) про-
граммного обеспечения размещен в идентификационном сообщении.
ПО имеет функцию резервного копирования и восстановления критически важных на-
строек системы.
Защита программного обеспечения от непреднамеренного и преднамеренного измене-
ния соответствует уровню А по МИ 3286-2010.
Фото общего вида анализатора представлено на рисунке 1.

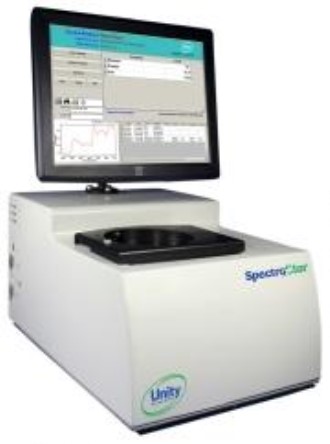

а) Конфигурация с окном в верхней части анализатора

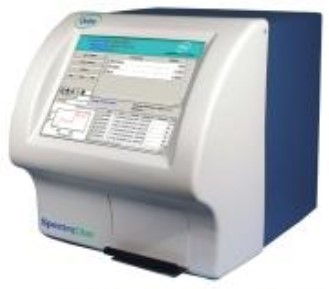

б) Конфигурация с дровером
Рисунок 1 - Фото общего вида анализатора инфракрасного «SpectraStar»
Место для
нанесения оттиска
поверительного клейма
Место для
нанесения оттиска
поверительного клейма
Лист № 3
всего листов 5
Метрологические и технические характеристики
±5,0
0,20
от 6 до 20
от 5 до 20
от 7 до 16
от 5 до 15
от 8 до 18
от 30 до 40
от 15 до 45
от 16 до 32
от 15 до 50
от 1,5 до 15
± 0,6
± 0,6
± (1,095+0,032·С)
± 2,0
±0,6
± (1,095+0,032·С)
60
Значение характеристики
от 680 до 2500
от 2 до 15
± (0,77+0,041·С)
60
20
1
343×355×394
17,3
Наименование характеристики
1 Диапазон измерений (установки) длин волн, нм
2 Пределы допускаемой абсолютной погрешности установки длин волн,
нм
3 Предел допускаемого среднеквадратического отклонения случайной
составляющей погрешности результатов измерений спектральных ко-
эффициентов диффузного отражения, %
4 Диапазонизмеренийпоказателейкачества (содержаниякомпонента), С, %
массовой доли влаги
- в зерновых
- в масличных культурах
- в продуктах переработки зерновых и масличных культур
- в комбикормах
массовой доли сырого протеина (белка)
- в зерновых и продуктах переработки зерна
- в масличных культурах
- в комбикормах
количества сырой клейковины
- в зерновых
массовой доли сырого жира
- в масличных культурах
- в комбикормах
массовой доли сырой клетчатки
- в комбикормах
5 Пределы допускаемой абсолютной погрешности результатов измере-
ний показателей качества (содержания компонентов),
D
, %
массовой доли trial
массовой доли сырого протеина (белка)
- в зерновых, продуктах переработки, масличных культурах
- в комбикормах
количества сырой клейковины
массовой доли сырого жира
- в масличных культурах
- в комбикормах
массовой доли сырой клетчатки
- в комбикормах
6 Время единичного измерения, с, не более
7 Время установления рабочего режима после его включения, мин, не
более
8 Сопротивление электрической изоляции, МОм, не менее
9 Потребляемый ток, А, не более
10 Габаритные размеры, мм, не более
11 Масса, кг, не более
Условия эксплуатации:
температура окружающего воздуха,
°
С
относительная влажность, %, не более
напряжение питания при частоте (50
±
1) Гц, В
от 10 до 40
85
220
±
10 %
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации графическим способом и на лицевую
панель влагомера методом шелкографии.
Лист № 4
всего листов 5
1
1
1
2
1
Количество
1
Комплектность средства измерений
Наименование
Анализатор инфракрасный «SpectraStar» (со встроенным компьютером)
Дисплей с сенсорным экраном (для конфигурации с окном в верхней части
анализатора)
Держатель адаптера для кювет с вставкой для большой кюветы (для конфи-
гурации с окном в верхней части анализатора)
“Y” разветвитель (для подсоединения мышки и клавиатуры к анализатору)
Мини-клавиатура
Оптическая мышь
1
1
1
VGA кабель для монитора (для конфигурации с окном в верхней части ана-
лизатора)
USB кабель для сенсорного экрана
Флэш-накопитель (Flash Drive)
Кабели питания (для прибора и монитора)
Руководство по эксплуатации
Транспортная упаковка
1
1
2
1
1
1
2
1
1
1
1
1
1
Вращающаяся кювета (для неразмолотых семян или зерен и плохо размоло-
тых продуктов)
Набор для заполнения вращающейся кюветы (лоток, лопаточка, кисточка)
Адаптер для различных типов кювет (для конфигурации с окном
в верхней части анализатора)
Дополнительные устройства и принадлежности*
Невращающаяся кювета для порошкообразных продуктов
Набор для заполнения невращающейся кюветы (лоток, лопаточка, кисточка)
Кювета для анализа жидкостей
USB модем
USB принтер
Пишущий оптический USB дисковод
Бесперебойный блок питания со стабилизацией напряжения
*- поставляется по требованию потребителя по отдельному заказу
Поверка
осуществляется по документу ГОСТ Р 8.593-2002 «ГСИ. Анализаторы состава зерна и кормов
инфракрасные. Методика поверки».
Эталоны, используемые при поверке:
- комплект мер диффузного отражения ХС-1010, спектральный диапазон от 400 нм
до 2600 нм, диапазон значений спектральных коэффициентов диффузного отражения (СКДО)
от 2 % до 60 %; абсолютная погрешность измерения СКДО мер ± 1,0 %;
- установки измерительные эталонные 1 разряда массовой доли влаги в твердых веще-
ствах и материалах типа ЭУВТ-1, УВТО-М, УВТО-1М по ГОСТ Р 8.681-2009 с относительной
погрешностью
d
0
=(2,5 – 0,6) % в диапазоне измерений массовой доли влаги сельскохозяйст-
венных материалов от 5 % до 20 %;
- СО массовой доли влаги зерна 2-го разряда (ГСО 8990 – 2008) с абсолютной погреш-
ностью аттестованного значения СО при Р=0,95, не более:
0,2 % в диапазоне измерений от 7,0 % до 18,0 %;
0,3 % в диапазоне измерений от 18,0 % до 25,0 %.
- СО массовой доли влаги в продуктах переработки зерна (ГСО 9564-2010) с абсолют-
ной погрешностью аттестованного значения ±0,2 % в диапазоне от 7,0 % до 16,0 %;
- СО состава зерна и продуктов его переработки (ГСО 9734-2010)с абсолютной по-
грешностью аттестованного значения СО при Р=0,95: массовой доли влаги в диапазоне от 7 %
Лист № 5
всего листов 5
до 18 % ± 0,2 %, от 18 % до 25% ±0,3 %; массовой доли белка в диапазоне от 5 % до 16 %
±0,25 %, от 16 % до 31 % ± 0,3 %, от 31 % до 50 % ± 0,35 %;
- Государственный вторичный эталон единиц массовой доли и массовой (молярной)
концентрации компонентов в твердых и жидких веществах и материалах на основе объемного
титриметрического метода анализа ГВЭТ 176-1-2010, при передаче размера единицы массовой
доли компонентов в твердых и жидких веществах и материалах в диапазоне от 0,05 % до
100 %: среднее квадратическое отклонение результата измерений S
0
от 0,02 % до 0,4 % при
проведении 10 независимых измерений в зависимости от диапазона измерений, неисключенная
систематическая погрешность θo от 0,34 % до 0,61 % в зависимости от диапазона измерений;
- образцы веществ, значения показателей качества (содержания компонента) в которых
определено по ГОСТ 13586.1-68, ГОСТ 10857-64, ГОСТ 13496.15-97.
- СО состава комбикорма полнорационного для бройлеров (ГСО 9625-2010) с абсо-
лютной погрешностью аттестованного значения азота ±0,25 %, сырой клетчатки ±0,20 %.
Сведения о методиках (методах) измерений
Методики измерений входят в состав эксплуатационной документации.
Нормативные документы, устанавливающие требования к анализаторам
инфракрасным «SpectraStar»
1 ГОСТ Р 8.681-2009 ГСИ. Государственная поверочная схема для средств измерений
содержания влаги в твердых веществах и материалах.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Анализаторы инфракрасные «SpectraStar» применяют вне сферы государственного регу-
лирования обеспечения единства измерений.
Изготовитель
«Unity Scientific», США
P.O. Box 1030, Purcellville, VA 2020134
Тел: 540-338-88991, Fax: 540-338-88992
Заявитель
ООО «Викомп»
Тимирязевский проезд, 2/2, г. Москва, 127550, Россия
Тел/Факс: (499) 976-39-51, (495) 514-29-58, 767-79-08
e-mail:
,
Испытательный центр
ГЦИ СИ ФГУП «Уральский научно-исследовательский институт метрологии»
Юридический адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
тел.: (343) 350-26-18, факс: (343) 350-20-39
e-mail:
Аттестат аккредитации № 30005-11от 03.08.2011 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииФ.В.Булыгин
М.п«___» ___________ 2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 77104-19 | Анализаторы воды автоматические | Жажда | Фирма "RLSWaconGmbH", Германия | 1 год | Перейти |
| 16590-08 | Анализаторы элементные | FlashEA 1112, мод. CHNS/O, CHN/O, CHNS, CHN, NCS, S, O, N, NC, NC Soil, NC Sediments, NC Filters, N Protein, N Brew, XL | Фирма "Thermo Fisher Scientific", Нидерланды | 1 год | Перейти |
| 10625-86 | Анализаторы серебра в фотоэмульсии радиоизотопные лабораторные | Арфа | ОКБА НПО "Химавтоматика", Армения, г.Ереван | 2 года | Перейти |
| 42558-09 | Анализаторы параметров цифровых трактов | BERcut-SDH | ООО "НТЦ Метротек", г.Москва | 1 год | Перейти |
| 21057-04 | Анализаторы выхлопных газов с блоком измерения дымности | ULTIMA 400 и ULTIMA 600 | Фирма "Johnson Controls Automotive Electronics", Франция | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
