Датчики весоизмерительные тензорезисторные RTN SCHENCK, ГРСИ 34215-07
Номер госреестра:
34215-07
Наименование СИ:
Датчики весоизмерительные тензорезисторные
Обозначение типа:
RTN SCHENCK
Производитель:
Фирма "Schenck Process Europe GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
08.05.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 27214/1
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики весоизмерительные тензорезисторные RTN SCHENCK
Назначение средства измерений
Датчики весоизмерительные тензорезисторные RTN SCHENCK (далее - датчик)
предназначены для преобразования статических и квазистатических значений нагрузки
в электрический сигнал в весах, весовых и весодозирующих устройствах.
Описание средства измерений
Принцип действия датчика заключается в преобразовании нагрузки, действующей на
его упругий элемент, в деформацию тензорезисторов и в последующем преобразовании этой
деформации тензорезисторами, соединенными по мостовой схеме в виде одного или двух
измерительных контуров, в пропорциональный электрический сигнал.
Датчики выпускаются в модификациях: 0,05; C3; С4; С5.
Общий вид датчика представлен на рисунке 1.

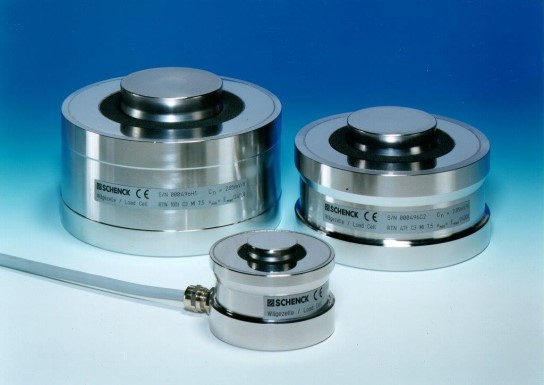

Рисунок 1 - Общий вид датчика RTN
Маркировка датчиков производится на фирменной наклейке, на которой нанесено:
- торговая марка изготовителя;
- модель датчика;
- серийный номер;
- класс точности по OIML R 60:2000;
- максимальная нагрузка Emax.
Лист № 2
Всего листов 4
Метрологические и технические характеристики
Характеристики
Таблица 1
Модификация
0,05 С3 С4 С5
С1 С3 С4 С5
Класс точности по OIML R 60:2000
Максимальное число поверочных
интервалов n
max
Максимальная нагрузка, E
max
, т
1000300040005000
1,0; 2,2; 4,7; 10; 15; 22; 1,0; 2,2; 4,7; 10; 15;
33; 47; 68; 100; 150; 220;22; 33
330; 470
20
n
20
n
2,85±01 %
0,0150,0050,004
4450±100
4010±24010±0,5
От 5 до 30
±0,05±0,008±0,0062
±0,03±0,007±0,0058
от - 30 до + 40
от 60 до 270
от 43 до 170
От 0,6 до 50
абсолютные значения пределов допускаемой
погрешности
Минимальная нагрузка E
min
, т
Рабочий коэффициент передачи при
номинальной нагрузке (РКП), мВ/В
Наименьшее значение поверочного
интервала,
n
min
, % от Е
max
Входное сопротивление, Ом
Выходное сопротивление, Ом
Напряжение электропитания, В
Изменение РКП при изменении
температуры на 10
°
С, % от РКП
Изменение начального коэффициента
передачи (НКП) при изменении
температуры на 10
°
С, % от РКП
Диапазон рабочих температур,
°
С
Габаритные размеры, мм:
-диаметр
-высота
Масса датчиков, кг, не более
Допускаемый размах значений выходного
сигнала датчиков, приведенные ко входу,
соответствующих одной и той же
нагрузке, не более
Пределы допускаемого изменения
значения выходного сигнала датчика,
приведенные к входу, при постоянной
нагрузке, составляющей (90 - 100) % Е
max
Пределы допускаемого изменения
значения выходного сигнала датчика,
приведенные ко входу, при постоянной
нагрузке Е
min
0,7пределовдопускаемойпогрешности
в течение 30 мин;
0,15 пределов допускаемой погрешности за
время между 20 и 30 минутами нагружения
±
0,5
n
после нагружения датчика в течение
30минпостояннойнагрузкой,состав-
ляющей (90 - 100) % Е
max
;
±
0,7
n
при изменении температуры окру-
жающего воздуха на каждые 5
°
С
Значения пределов допускаемой погрешности датчика по входу при первичной поверке
или калибровке, в единицах поверочного интервала (
n
=Е
max
/число поверочных интервалов)
приведены в таблице 2.
Лист № 3
Всего листов 4
Таблица 2
Диапазон измеренияПределы допускаемой погрешности
От Е
min
до 500
n
включ.
±
0,35
n
Св. 500
n
до 2000
n
включ.
±
0,7
n
Св. 2000
n
±
1,05
n
Примечание - При эксплуатации указанные значения пределов допускаемой погрешности
удваиваются
Знак утверждения типа
наносится типографским способом на титульные листы эксплуатационной документации.
Комплектность средства измерений
1 Датчик с кабелем - 1 шт.
2 Руководство по эксплуатации - 1 экз.
Поверка
осуществляется по документу МИ 2720-2002 «Рекомендация. ГСИ. Датчики весоизмерительные
тензорезисторные. Методика поверки», утвержденному в декабре 2001 г.
Основное поверочное оборудование:
- гири эталонные 4-го разряда в соответствии с ГОСТ 8.021-2005;
- массозадающие установки с пределом допускаемой погрешности не более 1/3 пределов
допускаемой погрешности датчика.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам
весоизмерительным тензорезисторным RTN SCHENCK
1 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы».
2 OIML R 60: 2000 «Метрологическое регулирование весоизмерительных датчиков».
3 МИ 2720-2002 «Рекомендация. Государственная система обеспечения единства
измерений. Датчики весоизмерительные тензорезисторные. Методика поверки
4 Техническая документация изготовителя.
Изготовитель
«Schenck Process Europe GmbH», Германия
Pallaswiesenstrasse 100, 64293 Darmstadt, Germany
Tel: 49 - (0 6151/321028
Fax: 49 - (0 6151/321172
Заявитель
Общество с ограниченной ответственностью «Шенк Процесс РУС»
(ООО «Шенк Процесс РУС»)
Юридический адрес: 105082, Москва, ул. Бакунинская 71 стр. 10
Фактический адрес: 105082, Москва, ул. Бакунинская 71 стр. 10
Тел.: (495) 981 12 68, Факс: (499)272-22-74
E-mail:
Http:
Лист № 4
Всего листов 4
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»
117418, г. Москва, Нахимовский пр., 31
Факс: 8 (499)124 99 96
E-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний
средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
