Анализаторы утечек природного газа HI FLOW, ГРСИ 34210-14
Номер госреестра:
34210-14
Наименование СИ:
Анализаторы утечек природного газа
Обозначение типа:
HI FLOW
Производитель:
Фирма "Bacharach, Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.02.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 54240
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы утечек природного газа "HI FLOW"
Назначение средства измерений
Анализаторы утечек природного газа "HI FLOW" (далее – анализаторы) предназначены
для измерений объемной доли метана и оценки утечек при транспортировании природного
газа из трубной арматуры, золотниковых и компрессорных уплотнений в магистральных ли-
ниях, хранилищах и компрессорных станциях для природного газа.
Описание средства измерений
Анализаторы утечек природного газа конструктивно представляют собой портативные
измерительные комплексы, включающие датчик метана, насос, камеру для измерений со-
держания метана и скорости газового потока, запорно–регулировочный клапан, а также зонд
для отбора проб воздуха. Наконечники различной формы позволяют локализовать место
предполагаемой утечки газа для более эффективного отбора потока вытекающего газа.
Выделяющийся газ с помощью насоса подается в измерительную камеру на чувстви-
тельные элементы датчиков метана и скорости потока. Массовый расход природного газа в
пересчете на СН
4
в газовоздушной смеси определяется с помощью специальной программы.
Предусмотрена периодическая градуировка датчиков метана. Интенсивность утечки опреде-
ляется расчетным путем.

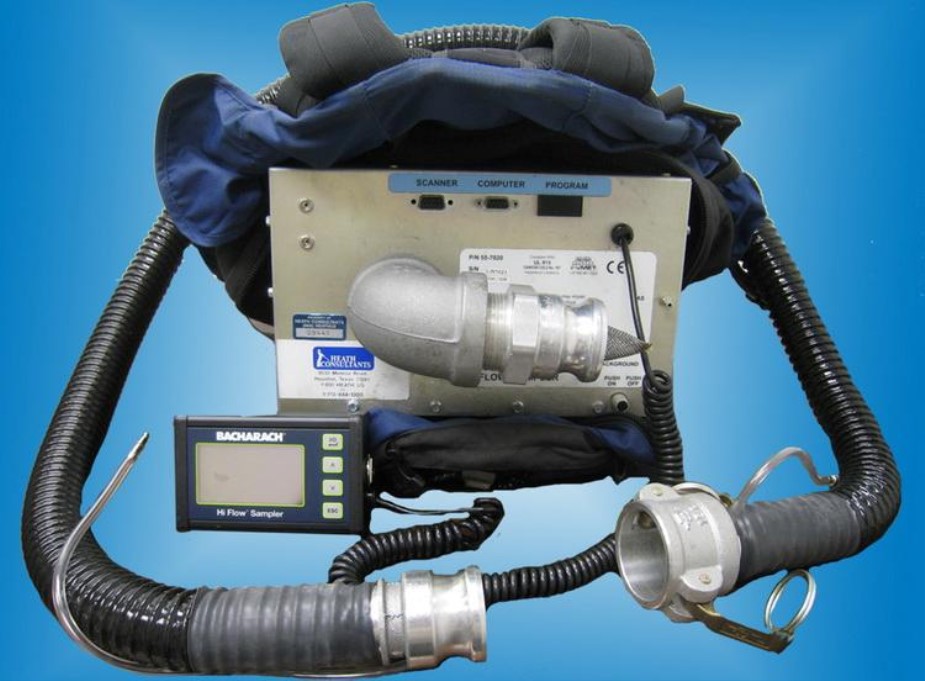

Рис. 1 Фотографии общего вида анализаторов утечек природного газа "HI FLOW".
Лист № 2
Всего листов 4
Управление прибора осуществляется при помощи ручного блока, содержащего жид-
кокристаллический индикатор (ЖКИ), контрольный узел с четырьмя кнопками и присоеди-
ненный к главному блоку спиральный шнур длиной 2м.
Электрическое питание прибора осуществляется от никель–металлгидридных батарей,
обеспечивающих до 4,5 ч непрерывной работы при температуре 20
0
С.
(идентифика-
ционный но-
мер) про-
граммного
числения циф-
рового иденти-
фикатора про-
граммного обес-
Программное обеспечение
Идентификационные данные программного обеспечения
Таблица 1
Идентифика-
Номер версии
Цифровой иденти-
Алгоритм вы-
Наименованиеционное наиме- фикатор программ-
программногонование про-ного обеспечения
обеспечения граммного обес- (контрольная сумма
печения
обеспечения
исполняемого кода)
печения
"HI FLOW""HI FLOW"ver. 1,40--
Анализаторы имеют защиту программного обеспечения от преднамеренных или не-
преднамеренных изменений, реализованную изготовителем на этапе производства посредст-
вом установки системы защиты микроконтроллера от чтения и записи.
Уровень защиты «А» по МИ 3286-2010 (не требуется специальных средств защиты, ис-
ключающих возможность несанкционированной модификации, обновления (загрузки), уда-
ления и иных преднамеренных изменений метрологически значимой встроенной части ПО
СИ и измеренных данных).
Влияние программного обеспечения анализаторов учтено при нормировании метроло-
гических характеристик.
от 0 до 2,2
± 0,2
457х305х178
10
Метрологические и технические характеристики
Диапазон измерений объемной доли метана, %
Пределы допускаемой абсолютной погрешности измерений, %
Габаритные размеры, мм, не более
Масса, кг, не более
Условия эксплуатации:
температура окружающего воздуха, ºС
относительная влажность воздуха (без конденсации), %
напряжение питания постоянного тока (блок батарей), В, не более
от 0 до плюс 50
от 5 до 95
4,8
Знак утверждения типа
наносится на анализатор способом наклейки и титульный лист руководства по эксплуатации
типографским способом.
Комплектность средства измерений
Анализатор утечек природного газа "HI FLOW".
Зонд для отбора пробы – 1 шт.
Зарядная батарея – 2 шт.
Зарядное устройство с блоком питания – 1 шт.
Блок управления – 1 шт.
Фланцевый бандаж – 1 шт.
Мешок-ловушка – 1 шт.
Насадка со скошенным соплом – 1 шт.
Мешочный патрубок с пакетом мешков разного пользования – 1 шт.
Лист № 3
Всего листов 4
Гофрированный наконечник – 1 шт.
Вильчатый наконечник – 1 шт.
Пробоотборник фонового газа с 3-мя портами – 1 шт.
Руководство по эксплуатации – 1 экз.
Методика поверки – 1 экз.
Поверка
осуществляется по документу МП 34210-14 "Инструкция. Анализаторы утечек природного
газа "HI FLOW". Методика поверки", разработанному и утвержденному ФГУП "ВНИИМС"
13 декабря 2013 г. и входящему в комплект поставки.
Основные средства поверки: ГСО № 3907-87.
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации анализаторов утечек природного газа "HI FLOW".
Нормативные документы, устанавливающие требования к анализаторам утечек при-
родного газа "HI FLOW"
ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государ-
ственная поверочная схема для средств измерений содержания компонентов в газовых сре-
дах.
Техническая документация фирмы "Bacharach, Inc.", США.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- осуществление производственного контроля за соблюдением соответствия промышленной
продукции обязательным требованиям, установленным законодательством Российской феде-
рации.
Изготовитель
фирма "Bacharach, Inc.", США
Адрес: 621 Hunt Valley Circle
New Kensington, PA 15068-7074, U.S.A.
Тел.: 724-334-5000 Факс 724-334-5001
Заявитель
ОАО "Пергам-Инжиниринг"
Адрес: 129085, г.Москва, проезд Ольминского, дом 3А, офис 830
Тел./факс: (495) 213-81-81, (495) 616-66-14
E-mail:
Лист № 4
Всего листов 4
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
М.п.
«_____» ____________ 2014 г.
