Манометры показывающие электроконтактные ДМ-1003 Эк, ГРСИ 34068-14
Номер госреестра:
34068-14
Наименование СИ:
Манометры показывающие электроконтактные
Обозначение типа:
ДМ-1003 Эк
Производитель:
ОАО "Приборы контроля и регулирования техпроцессов" (Теплоконтроль), г.Сафоново
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.01.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53728
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры показывающие электроконтактные ДМ-1003 Эк
Назначение средства измерений
Манометры показывающие электроконтактные ДМ-1003 Эк предназначены для
измерения избыточного давления неагрессивных, не кристаллизирующихся жидкостей,
газа и пара, а также для управления внешними электрическими цепями от
сигнализирующих устройств.
Описание средства измерений
Принцип действия манометров основан на использовании зависимости между
измеряемым давлением и упругой деформацией чувствительного элемента.
Основным узлом измерительной системы манометров является трубчатая пружина.
При возрастании давления пружина разгибается, и перемещение ее свободного конца с
помощью передаточного механизма преобразуется во вращение показывающей стрелки
относительно шкалы циферблата манометра.
Сигнализирующее устройство манометров выполнено в виде двух электрических
контактов, которые при эксплуатации можно установить на значение давления в пределах
шкалы манометра, обеспечивая управление внешними электрическими цепями.

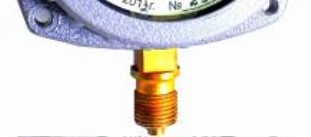

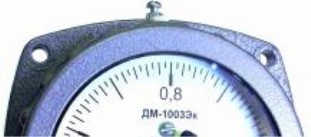

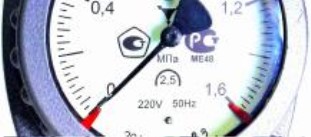

Общий вид манометра показывающего электроконтактного ДМ-1003 Эк
Пломбировать
Схема пломбирования
Крышка манометров пломбируется мастичной пломбой на одном из крепежных винтов.
Лист №. 2
Всего листов 3
Метрологические и технические характеристики
0
0,6;1,0; 1,6; 2,5
± 2,5
± 4
2,5
4
±1
25
30
0,01…1
Нижний предел измерений, МПа
Верхние пределы измерений, МПа
Пределы допускаемой основной приведенной
погрешности, % от нормируемого диапазона измерений
Пределы допускаемой основной приведенной
погрешности срабатывания сигнализирующего устройства, %
от нормируемого диапазона измерений
Вариация показаний, %
Вариация срабатывания сигнализирующего устройства, %
Пределы дополнительной погрешности, вызванной изменением
температуры окружающего воздуха от (20±5) °С в диапазоне
рабочих температур на каждые 10 °С, %
Предельная допустимая перегрузка, %ВПИ
Разрывная мощность контактов, В∙А, не более
Коммутируемый ток, А
Напряжение внешних коммутируемых цепей переменного тока
с частотой (50±1) Гц, В
Степень защиты от воздействия окружающей среды
Масса, кг, не более
Габаритные размеры, мм, не более
Средняя наработка на отказ, ч
Полный средний срок службы, лет, не менее
+
22
220
-
33
ΙР40
0,8
106х167,5х106
10000
10
Условия эксплуатации:
Диапазон рабочих температур окружающего воздуха, °С
Атмосферное давление, кПа
Относительная влажность воздуха, %
от минус 50 до плюс 60
от 84 до 106,7
до 98 при 35 °С
Знак утверждения типа
наносится на шкалу манометров накаткой или иным методом, обеспечивающим
четкое изображение знака и на титульные листы руководства по эксплуатации и паспорта
– типографским способом.
Комплектность средства измерений
В комплект поставки манометров входят:
Манометр ДМ-1003 Эк – 1 шт.;
Розетка ОНЦ-РГ-09-4/14-Р-14 бр О.364.082 ТУ – 1 шт.;
Винт М3х6.48.016 ГОСТ 17473-80 – 1 шт.;
Паспорт – 1 экз.;
Руководство по эксплуатации – 1 экз. (при поставке в один адрес допускается прилагать
один экземпляр на каждые 2 манометра);
Упаковочная коробка – 1 экз.
Поверка
осуществляетсяпо документу МИ 2124- 90 «Манометры, вакуумметры,
мановакуумметры,напоромеры,тягомерыитягонапоромерыпоказывающиеи
самопишущие. Методика поверки».
При проведении поверки применяются следующие основные средства измерений:
1 Образцовые манометры с верхним пределом измерений до 4,0 МПа, КТ 0,4
Лист №. 3
Всего листов 3
Сведения о методиках (методах) измерений
приводятся в технических условияхСНИЦ.406131.002 ТУ «Манометры
показывающие электроконтактные ДМ-1003 Эк».
Нормативные и технические документы, устанавливающие требования к
манометрам показывающим электроконтактнымДМ-1003 Эк
ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная
поверочная схема для средств измерений избыточного давления в диапазоне до 250 МПа»;
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и
тягонапоромеры»;
МИ 2124- 90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и
тягонапоромеры показывающие и самопишущие. Методика поверки»;
ТехническиеусловияСНИЦ.406131.002ТУ«Манометрыпоказывающие
электроконтактные ДМ-1003 Эк».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
осуществление производственного контроля за соблюдением установленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта.
Изготовитель
Открытое Акционерное Общество
«Приборы контроля и регулирования техпроцессов»
(ОАО «Теплоконтроль»)
215500 Смоленская обл., г. Сафоново
ул. Ленинградская, д. 18
Тел. (48-142) 2-84-13, факс (48-142) 2-84-15
р/с №40702810159230000029 в банке
Смоленское ОСБ №8609 в г. Смоленске
Е-mail:
Испытательный центр
ГЦИ СИ ФБУ «Смоленский ЦСМ»
214000 г. Смоленск, ул.Нахимсона, 10
тел/факс (8.481.2) 66-65-01,
E-mail: csm @ smolcsm.ru
Аттестат аккредитации ГЦИ СИ ФБУ «Смоленский ЦСМ» по проведению испытаний
средств измерений в целях утверждения типа № 30145-11 от 03.03.2011 г.
Заместитель
Руководителя Федерального
Агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____» _______ 2014 г.
