Системы измерений длительности соединений ZXJ10, ZXSS10, ГРСИ 34053-13
Номер госреестра:
34053-13
Наименование СИ:
Системы измерений длительности соединений
Обозначение типа:
ZXJ10, ZXSS10
Производитель:
Фирма "ZTE Corporation", Китай
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.10.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52777
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерений длительности соединений ZXJ10, ZXSS10
Назначение средства измерений
Системы измерений длительности соединений СИДС ZXJ10, ZXSS10, далее – СИДС,
предназначены для измерения длительности телефонных соединений с целью получения ис-
ходных данных для расчета их стоимости.
Описание средства измерений
СИДС является распределенной виртуальной (функциональной) системой измерений
длительности телефонных соединений оборудования АТС ZXJ10, ZXSS10 с измерительными
функциями, далее оборудование, представляющее собой комплекс аппаратных средств и про-
граммного обеспечения (ПО) производства ZTE Corporation, Китай, версия ПО 2.0.
Область применения – электросвязь.
СИДС не имеет выделенных блоков, плат или самостоятельных программ, а
использует возможности и функции аппаратуры и программного обеспечения оборудования.
Конструктивно оборудование выполнено по модульному принципу: плата-кассета-
кассетный модуль-статив, размещаемые в шкафу, двери которого блокируются от несанкцио-
нированного доступа. Доступ к кассетным модулям возможен только после вскрытия защит-
ной двери статива (рисунок 1).
Корпус статива имеет механическую защиту, которая исключает возможность
внешнегопреднамеренногоилинепреднамеренноговмешательства.Привключении
оборудования осуществляется идентификация и проверка состояния аппаратных средств.
На рис. 2 изображено оборудование в стойке с закрытой дверью и замком от
несанкционированного доступа.

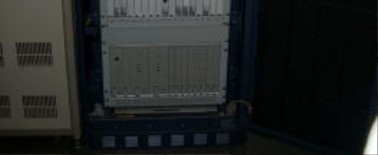

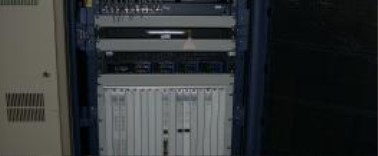

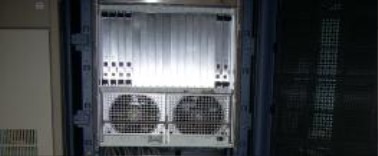

Рисунок 1 Общий вид оборудования с
открытой дверью

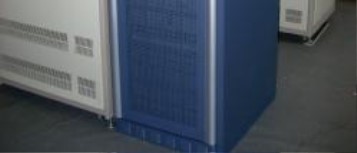

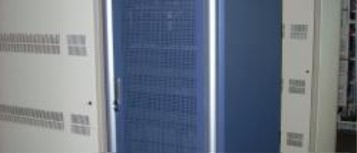

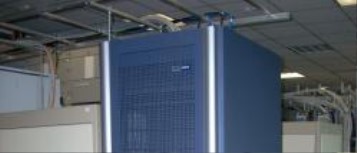

Рисунок 2 Оборудование в стойке с закрытой
дверью и замком от несанкционированного
доступа
Лист № 2
Всего листов 3
Программное обеспечение
Программное обеспечение (ПО) встроенное, версия 2.0, управляет функционировани-
ем оборудования.
Изготовителем предоставлены следующие идентификационные данные ПО СИДС,
смотри таблицу:
Наименование ПО
Идентифи-
кационное
наимено-
вание ПО
Цифровойиденти-
фикатор ПО (кон-
трольная сумма ис-
полняемого кода)
ZXSS10SS1b
V2.0.1.06.1.R28
SS1
Номервер-
сии (иден-
тифика-
ционный
номер) ПО
2.0
bdc1d83f30eb92f3c4b
6a6a07a121e24
Алгоритмвы-
числения
цифрового
идентификатора
ПО
MD5
По уровню защиты от непреднамеренных и преднамеренных изменений ПО СИ
относится к группе "С" согласно МИ 3286-2010.
ПО оборудования и измеренные данные достаточно защищены с помощью
специальныхсредствзащитыотпреднамеренныхинепреднамеренныхизменений,
обусловленных действиями пользователя:
§
данные
защищены от несанкционированной модификации уникальным форма-
том сохраняемых файлов и средствами подсчета контрольной суммы исполняемого кода;
§
реализовано однозначное назначение каждой команды для инициирования
функции или изменения данных;
§
интерфейс пользователя не позволяет вносить изменения в ПО и в измеренные
данные;
§
выдаются предупреждения в случае, если действия пользователя могут повлечь
изменение или удаление измеренных данных.
Метрологические и технические характеристики
§
пределы допускаемой абсолютной погрешности измерения длительности за один
час телефонного соединения
±
1 с;
§
вероятность неправильного тарифицирования телефонного соединения, не более
0,0001.
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию системы
коммутации, в состав которой входит СИДС , типографским способом.
Комплектность средства измерений
§
СИДС ZXJ10, ZXSS10
§
Эксплуатационная документация на оборудование
§
Методика поверки.
-1 комплект; -
1 комплект; -
1 экземпляр.
Поверка
проводится по документу МП 34053-13 “Системы измерений длительности соедине-
ний СИДС ZXJ10, ZXSS10. Методика поверки”, утвержденному ГЦИ СИ «Связь-Тест»
ФГУП ЦНИИС в 2012 г.
Основные средства поверки: формирователь телефонных соединений «Призма-М»:
(1 – 3600)с, Δ =
±
0,25 с, (3601 – 10800) с, Δ =
±
0,5 с
Сведения о методиках (методах) измерений
Лист № 3
Всего листов 3
§
Руководство по эксплуатации АТС
ZXJ10, ZXSS10
Нормативные итехнические документы, устанавливающие требования к системам
измерений длительности соединений ZXJ10, ZXSS10
§
ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений
времени и частоты.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Учет объема оказанных услуг электросвязи операторами связи.
Изготовитель
«ZTE Corporation», Китай
ZTE Plaza, Keji Road South, Hi-Tech Industrial Park, Nanshan District, Shenzhen,
P.R.China, Postal code 518057
Испытательный центр
ФГУП «ЦНИИС»
Адрес: 111141, Москва, 1-й проезд Перова поля, д. 8
Тел. (495)368-97-70; факс (495)674-00-67
E-mail:
Аттестат аккредитации ФГУП «ЦНИИС» по проведению испытаний средств
измерений в целях утверждения типа № 30112-13 от 22.03.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии_______________ Ф.В. Булыгин
М.п.«___» __________________ 2013 г.
