Термопреобразователи сопротивления платиновые ТСПТВХ, ГРСИ 33995-07
Номер госреестра:
33995-07
Наименование СИ:
Термопреобразователи сопротивления платиновые
Обозначение типа:
ТСПТВХ
Производитель:
ООО НПП "Тепловодохран", г.Рязань
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.09.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 26843
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления платиновые ТСПТВХ
Назначение средства измерений
Термопреобразователи сопротивления платиновые ТСПТВХ (далее - термопреобразо-
ватели или ТС) предназначены для измерений температуры жидких, газообразных сред и
твердых тел.
Описание средства измерений
Термопреобразователи обеспечивают преобразование измеряемой температуры в из-
менение электрического сопротивления.
ТС состоят из одного платинового чувствительного элемента (ЧЭ), помещенного в
тонкостенную металлическую трубку, которая соединена (в зависимости от модификации ТС)
с клеммной головкой или заканчивается удлинительными проводами в кремнийорганической
оболочке или различными видами разъемов и присоединений. Материал клеммной головки
ТС: прессматериал, алюминиевый сплав или нержавеющая сталь.
ТС имеют модификации со следующими обозначениями: ЮТЛИ 405111.000-01
¸
405111.000-06. Модификации ТС различаются по конструктивному исполнению.
Термопреобразователи применяются непосредственно или в комплекте с защитной
гильзой, снабженной штуцером для крепления на объекте. Защитная гильза термопреобразо-
вателей изготавливается из латуни Л63 или нержавеющей стали 12Х18Н10Т.
ТС выпускаются с 2-х, 3-х или 4-х проводной схемой соединений внутренних прово-
дов с ЧЭ.

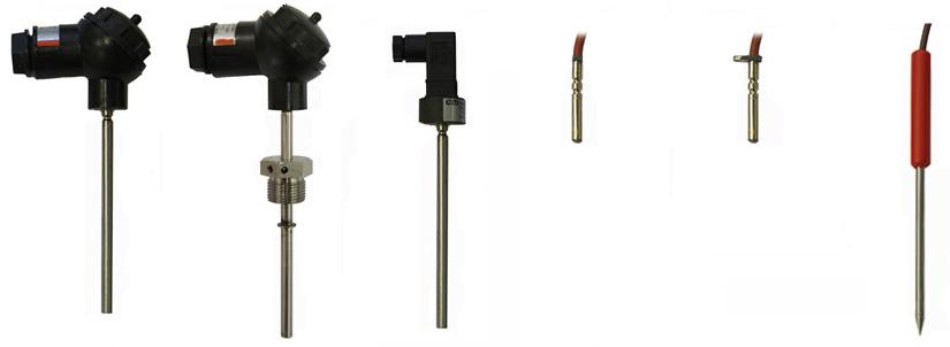

Фото общего вида термопреобразователей приведены на рис.1
Рис.1: Термопреобразователи сопротивления платиновые ТСПТВХ
Метрологические и технические характеристики
100П, 500П,
Pt100, Pt500
Основные параметры термопреобразователей приведены в таблице 1
Таблица 1
Наименование параметраЗначение параметра
Диапазон измеряемых температур, ºСот 0 до плюс 180
Условное обозначение номинальной статической
характеристики преобразования (НСХ) ТС по
ГОСТ 6651- 2009:
Температурный коэффициент ТС α, ºС
-1
0,00385; 0,00391
Лист № 2
всего листов 3
Наименование параметра
Класс допуска по ГОСТ 6651-2009:
Пределы допускаемого отклонения
сопротивления от НСХ, ºС
Электрическое сопротивление изоляции между
цепью ЧЭ ТС и защитной арматурой, МОм, не
менее:
Наработка на отказ не менее, час
Класс защиты по ГОСТ 14254-96
Средний срок службы ТС
Значение параметра
А, В
±(0,15+0,002 t) для класса А
±(0,3+0,005 t) для класса В
100 (при температуре 25 ± 10 ºС
и относительной влажности
не более 80 %);
2 (при температуре 35 ºС и относительной
влажности 98 %);
10 (при температуре верхнего предела из-
мерений).
100000
IP 68
12 лет
Габаритные размеры термопреобразователей приведены в таблице 2
Таблица 2
Наименование параметраЗначение параметра
Длина монтажной части термопреобразователей, ммот 40 до 300
Длина внешних соединительных проводов, мм от 500 до 10000
Диаметр монтажной части термопреобразователей, мм от 4 до 8
Масса, кг от 0,015 до 0,3
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским спосо-
бом (в левом верхнем углу).
Комплектность средства измерений
В комплект поставки входят:
Термопреобразователь сопротивления платиновый ТСПТВХ - 1 шт.
Паспорт ЮТЛИ 405 111.000 ПС- 1 экз.
По дополнительному заказу: защитная гильза ЮТЛИ.408729.000.
Поверка
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из плати-
ны, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр сопротивления платиновый эталонный 2-го разряда типа ПТСВ с диапазоном
измеряемых температур от минус 50 до плюс 450 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с
диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью
поддержания заданной температуры ±(0,004…0,02) °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами до-
пускаемой основной абсолютной погрешности измерения сопротивления ±(10
-5
·R+5·10
-4
), где
R – измеряемое сопротивление, Ом.
Примечание: при поверке допускается применение других средств измерений и вспомога-
тельного оборудования, удовлетворяющих по точности и техническим характеристикам тре-
бованиям ГОСТ 8.461-2009.
Сведения о методиках (методах) измерений
приведены в соответствующем разделе паспорта на ТС.
Лист № 3
всего листов 3
Нормативные и технические документы, устанавливающие требования к термопреобра-
зователей сопротивления платиновых ТСПТВХ
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и нике-
ля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ЮТЛИ.405111.001 ТУ Термопреобразователи сопротивления платиновые. ТСПТВХ.
Технические условия.
ГОСТ 8.558-93 ГСИ. Государственнаяповерочнаясхемадлясредствизмеренийтемпературы.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Осуществление производственного контроля за соблюдением установленных законодательст-
вом Российской Федерации требований промышленной безопасности к эксплуатации опасно-
го производственного объекта; выполнение работ по оценке соответствия промышленной
продукции и продукции других видов, а также иных объектов установленным законодатель-
ством Российской Федерации обязательным требованиям.
Изготовитель
Общество с ограниченной ответственностью Научно производственное предприятие
«Тепловодохран» (ООО НПП «Тепловодохран»)
390027, Рязань, ул. Новая, д.51в, тел. (4912) 24-02-70
,
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП «ВНИИМС», г. Москва
Аттестат аккредитации от 27.06.2008, регистрационный номер
в Государственном реестре средств измерений № 30004-08.
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail:
, адрес в Интернет:
Ф.В.Булыгин
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.П.«___»____________2012г.
