Расходомеры ультразвуковые Katflow, мод. Katflow 100, Katflow 110, Katflow 120, Katflow 140, Katflow 150, Katflow 160, Katflow 170, Katflow 200, Katflow 220, Katflow 230, ГРСИ 33943-08
Номер госреестра:
33943-08
Наименование СИ:
Расходомеры ультразвуковые
Обозначение типа:
Katflow, мод. Katflow 100, Katflow 110, Katflow 120, Katflow 140, Katflow 150, Katflow 160, Katflow 170, Katflow 200, Katflow 220, Katflow 230
Производитель:
Фирма "Katronic Technologies Ltd.", Великобритания
Межповерочный интервал:
1 год - для расходомеров с погрешностью ±1/V % при V (0,05-1) м/с и ±0,5 % при V (1-25) м/с, (V- скорость потока жидкости м/с); 4 года - для расходомеров с погрешностью ±2/V % при V (0,05-1) м/с и ±2 % при V (1-25) м/с
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.02.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 33671
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры ультразвуковые «Katflow» модели Katflow 100, Katflow 110, Katflow
120, Katflow 140, Katflow 150, Katflow 160, Katflow 170, Katflow 200, Katflow 220,
Katflow 230
Назначение средства измерений
Расходомеры ультразвуковые «Katflow» модели Katflow 100, Katflow 110, Katflow 120, Katflow
140,Katflow 150, Katflow160, Katflow 170, Katflow 200, Katflow 220, Katflow 230(далее-
расходомеры) предназначены для измерений объёмного расхода и объёма жидкости в напорных
трубопроводах.
Описание средства измерений
Принцип действия расходомера основан на измерении времени прохождения ультразвуковых
импульсов по направлению движения жидкости и против него. Разность этих времен
пропорциональна средней скорости движения жидкости по трубопроводу (в диапазоне скорости от
0,05 до 25 м/с). Зная эпюру распределения скоростей в месте установки ультразвуковых датчиков и
площадь внутреннего сечения трубопровода можно определить расход и количество жидкости
(диапазон расхода измеряемой среды зависит от внутреннего диаметра трубопровода).
В состав расходомера входят два накладных ультразвуковых преобразователя и блок
управления.
Ультразвуковые преобразователи, установленные с помощью специального быстросъемного
приспособления снаружи трубопровода, излучают (принимают) ультразвуковые импульсы под углом
к продольной оси трубопровода.
Блок управления формирует все необходимые команды для ультразвуковых
преобразователей, обрабатывает полученную информацию, отображает на жидкокристаллическом
дисплее значения расхода и объема (массы) измеряемой среды и выдает во внешние цепи импульс-
ные сигналы (кроме Katflow 200), частота которых пропорциональна расходу, а их количество
объему жидкости (с учетом веса импульса), а также токовые и потенциальные сигналы,
пропорциональные величине расхода.
Кроме того, блок управления имеет токовые входы для подключения термометров
сопротивления и преобразователя давления (модели Katflow 140, Katflow 150, Katflow 220, Katflow
230).
В зависимости от модели, блок управления может иметь один, два или четыре канала
измерений расхода (объема).
Блок управления снабжен интерфейсом RS232 или RS485 для вывода на ЭВМ:
-результатов измерений;
-программирования блока управления;
-сигналов диагностики расходомера.
Конструктивно блок управления находится в металлическом кожухе, в котором имеются
разъемы для электрических кабелей.
Блок управления расходомеров модели Katflow 200 и Katflow 230 выполнен в переносном
исполнении.
Расходомеры модели Katflow 170, а также Katflow 150 c опциональной оболочкой,
выполнены во взрывозащищенном исполнении со следующей маркировкой взрывозащиты:
Лист № 2
Всего листов 7
Маркировка взрывозащиты
Блок управления (Передатчик)
KATFlow150-Ехd
Накладные датчики К1Ех, К4Ех, K1EEx, K4EEx , K1NEx,
K4NEx
Без маркировки взрывозащиты
размещается вне взрывоопасной зоны
1ЕхdIIВT6
2ЕхmIIT4 Х или
2ЕхmIIT5 Х или
2ЕхmIIT6 Х
Таблица 1
Взрывозащищенные устройства в составе расходомеров
ультразвуковых KATFlow
KATFlow170:
Блок управления (Передатчик)
Накладные датчики К1Ех, К4Ех, K1NEx, K4NEx, K1EEx,
K4EEx
2ЕхdеIICT6
2ЕхmIIT4 Х или
2ЕхmIIT5 Х или
2ЕхmIIT6 Х
2ЕхmIIT3 Х
Ex K1EEx, K4EEx
KATFlow150:
Блок управления (Передатчик)
Ex K1EEx, K4EEx2ЕхmIIT3 Х
Длина прямых участков трубопровода перед и после расходомера должна составлять: выше
по потоку не менее 10Ду и ниже по потоку не менее 5Ду (где Ду - условный внутренний диаметр
трубопровода).

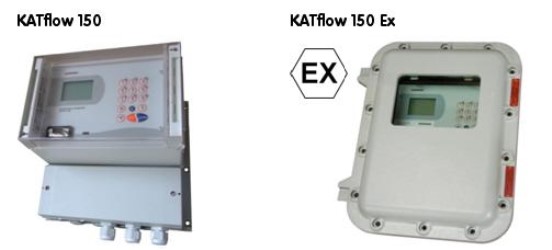

Внешний вид расходомеров приведен на рисунке 1.
Места пломбирования
а)
б)
в)
г)
д)
Рисунок 1– Расходомеры ультразвуковые: а) «Katflow» 100; б) «Katflow» 150;
в) «Katflow» 170; г) «Katflow» 200; д) «Katflow» 230.
Лист № 3
Всего листов 7
Программное обеспечение
Внутреннее ПО выполняет функции расчёта объёмного расхода, массового расхода,
скорости потока, скорости звука в среде, вывод информации на дисплей и интерфейсы связи,
токовый,потенциальный,частотно-импульсный,цифровой(релейныйилиоткрытый
коллектор) выходы.
Наименование
ПО
Идентификационное
наименование ПО
Номер
версии
ПО
Цифровой
идентификатор ПО
(контрольная
сумма)
Алгоритм
вычисления
цифрового
идентификатора
ПО
Внутреннее ПО
KF 3.02-7565
4.00
Закрыто
производителем*
-
Таблица 2– Идентификационные данные программного обеспечения
*контрольныесуммыПОнедоступнывходеэксплуатацииСИ
Уровень защиты программного обеспечения расходомеры ультразвуковые «Katflow» от
непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.
Влияние ПО учтено при нормировании метрологических характеристик
Лист № 4
Всего листов 7
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблице 3.
Таблица 3 – Метрологические и технические характеристики
Наименование характеристики
Значения характеристик для моделей
100 - 240
Модель расходомера
Katflow
100
Katflow
110
Katflow Katflow Katflow Katflow Katflow Katflow
120 140 150 160 170 200
перенос-
ной
Katflow
220
Katflow
230
перенос-
ной
100 : 1
100 : 1
100 : 1
100 : 1
Относительный диапазон
измеряемого расхода
Пределы допускаемой относи-
тельной погрешности при из-
мерении расхода и объема, %
100 : 1100 : 1 200 : 1100 : 1100 : 1100 : 1
±
2/V при V (0,05 – 1) м/с
±
2 при V (1 – 25) м/с,
где V – значения скорости потока жидкости, м/c
Пределы допускаемой относи-
тельной погрешности при из-
мерении расхода и объема (по
заказу), %
Интерфейс
RS 485
RS 485
±
1/V при V (0,05 – 1) м/с
±
0,5 при V (1 – 25) м/с,
где V – значения скорости потока жидкости, м/c
RS 232/RS 232/RS 232/RS 485RS 232/RS 232
RS 485RS 485RS 485 RS 485
RS 232
RS 232
Диапазон Ду, мм10 - 300010 - 250010 - 65006 - 650010 - 300010 - 3000 10 – 300010 - 30006 - 650010 - 3000
Число каналов измерений
расхода (объема)1
1 или 21 или 421 или 21 или 2112
Напряжениепитания
переменного тока частотой
(50
±
1) Гц, В
Лист № 5
Всего листов 7
Наименование характеристикиЗначения характеристик для моделей
Напряжениепитания
постоянного тока, В9 - 369 - 1518 - 369 - 3618 - 369 - 3699 - 369
Мощность, потребляемая от
источника постоянного тока,
Вт, не более5101515515512,55
Возможность
термометров
Pt100
подключения
сопротивления
нетнетдададанетнетнетдада
Габаритные размеры, мм:
длина;
высота;
ширина
Масса, кг, не более
47 140 200 240
228 190 280 310
117 70 70 300
0,5 1,5 2,8 3,5
146260271
237195258
258140132
2,3 2,8 2,8
23031037
270/120118 266
50276168
2,8 3,5 3,5
Диапазонтемпературы
окружающего воздуха ,
0
С
от минус
30 до 200
(кратко-
временно
до 300)
от минус
30 до 130
от минус
30 до 300
от минус 10 до плюс 60
от минус от минус от минус от минус
30 до 280 30 до 200 30 до 120 20 до 120
(кратко-
временно
до 300)
от минус
30 до 200
(кратко-
временно
до 300)
от минус
30 до 300
от минус
30 до 200
(кратко-
временно
до 300)
Диапазонтемпературы
измеряемой жидкости,
0
С (в
зависимостиоттипа
ультразвукового
преобразователя)
Относительнаявлажность
окружающего воздуха, %
Средний срок службы, лет
до 95
10
Средняя наработка на отказ, ч
58600
Лист № 6
Всего листов 7
Знак утверждения типа
наносят на эксплуатационную документацию типографским способом и на электронный блок
расходомера в виде наклейки.
Комплектность средства измерений
В комплект поставки расходомера входят:
Преобразователи ультразвуковые2 шт.;
Блок управления1 шт.;
Руководство по эксплуатации1 экз.;
Методика поверки МП 2550-0051-2006 1 экз.;
Комплект монтажных частей1 шт.
Сведения о методиках (методах) измерений
Методика выполнения измерений приведена в документе «Расходомеры ультразвуковые
«Katflow» модели Katflow 100, Katflow 110, Katflow 120, Katflow 140, Katflow 150, Katflow
160, Katflow 170, Katflow 200, Katflow 220, Katflow 230. Руководство по эксплуатации».
Поверка
осуществляется по документу МП 2550-0051-2006 “Расходомеры ультразвуковые «Katflow»
(модели Katflow 110, Katflow 120, Katflow 140, Katflow 160, Katflow 220). Методика поверки”,
утвержденному ГЦИ СИ “ВНИИМ им. Д.И. Менделеева” 19 декабря 2006 г.
Основные средства поверки: установки расходомерные эталонные (для жидкости):
- установка JOS-200, максимальный расход 400 м
3
/ч, погрешность
±
0,4 % - для
расходомеров с погрешностью
±
(2/V÷2) %;
- установка УПР-250, максимальный расход 250 м
3
/ч, погрешность
±
(0,15÷0,3) % - для
расходомеров с погрешностью
±
(1/V÷0,5) %.
Нормативные и технические документы, устанавливающие требования к расходомерам
ультразвуковым «Katflow» модели Katflow 100, Katflow 110, Katflow 120, Katflow 140,
Katflow 150, Katflow 160, Katflow 170, Katflow 200, Katflow 220, Katflow 230
ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений
объема и массы жидкости”.
Техническая документация фирмы-изготовителя
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при осуществление торговли и товарообменных операций.
Изготовитель
Фирма «Katronic Technologies Ltd.», Великобритания
Адрес: Earls Court, 13 Warwick Street,
Earlsdon, Coventry, CV5 6ET, the United Kingdom
Tel.: +44 2476 714 111, Fax: +44 2476 715 446
,
Лист № 7
Всего листов 7
Заявитель
ООО НТК «ИННОТЕХ»
Адрес: 125171, г. Москва, ул. Космонавта Волкова, д. 6а
тел.: +7 (495) 648 69 85,
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14
e-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«__» _________ 2014 г.
М.п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 46064-11 | Расходомеры-счетчики ультразвуковые | SU9000 | Фирма "IFM electronic GmbH", Германия | 4 года | Перейти |
| 22211-01 | Счетчики-расходомеры электронные вихревые погружные | РЭВ-П \"Фотон | ООО НТФ "Фотон", г.С.-Петербург | 3 года | Перейти |
| 23463-07 | Расходомеры-счетчики электромагнитные | Омега-Р | ЗАО НПП "Омега-Сенсор", г.Москва | 1 год - для класса точности А; 4 года - для класса точности В и С | Перейти |
| 17690-98 | Расходомеры-счетчики газа | ПРИЗ | ГНЦ РФ "НИИТеплоприбор", г.Москва | 3 года | Перейти |
| 45076-10 | Расходомеры турбинные | HO | Фирма "Hoffer Flow Controls", США | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
