Приложение к свидетельству № 62667
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вольтметры универсальные В7-82
Назначение средства измерений
Вольтметры универсальные В7-82 (далее вольтметры) предназначены для измерения
напряжения постоянного тока, силы постоянного тока, среднеквадратического значения
напряжения переменного тока, среднеквадратического значения силы переменного тока,
электрического сопротивления постоянного тока, частоты и периода электрических сигналов и
обеспечивают математическую обработку результатов измерений.
Описание средства измерений
Принцип действия вольтметров основан на преобразовании измеряемой величины в
значение напряжения постоянного тока с последующим его преобразованием при помощи
аналого-цифрового преобразователя в цифровую форму.
Вольтметр состоит из изолированной от корпуса аналоговой части и неизолированной
цифровой части. Обмен сигналами между этими частями осуществляется по двум линиям
электронной связи. Аналоговая часть вольтметра представляет собой комплексное устройство
преобразования измеряемых величин в цифровой код. Цифровая часть вольтметра представляет
собой устройство управления микропроцессорное, состоящее из однокристальной микроЭВМ
(ОМЭВМ),буквенно-цифровогоинформационноготаблонаосновеэкономичных
светоизлучающихдиодов,клавиатуры.ОМЭВМ обеспечивает обработку результатов
измерений, их индикацию, ввод информации с передней панели, обмен информацией с
внешним устройством через интерфейсы типа «КОП» и «Стык С2».
Внешний вид вольтметров приведён на рисунке 1, а место пломбирования и нанесения
знака поверки (клейма-наклейки) на рисунках 2 и 3.

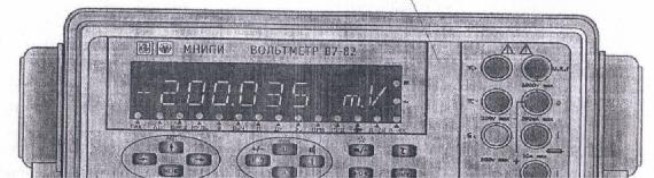

Рисунок 1 - Внешний вид вольтметра В7-82
Лист № 2
Всего листов 9

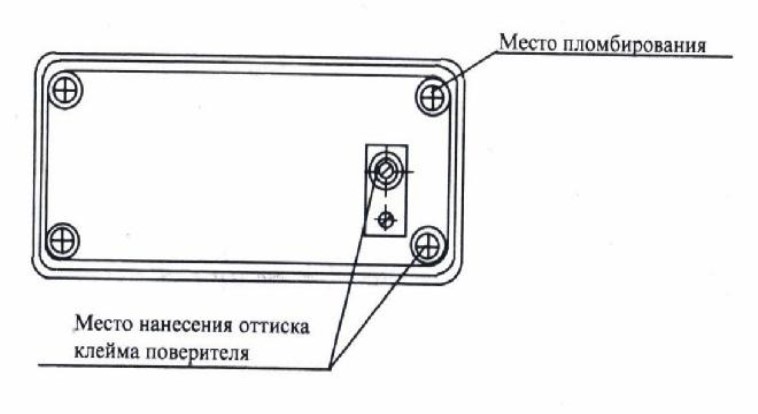

Рисунок 2 - Места пломбирования и нанесения оттиска клейма поверителя
Рисунок 3 - Место нанесения знака поверки в виде наклейки
Программное обеспечение
ВольтметримеетвстроенноеПО,выполняющеефункциисбора,обработки,
отображения, хранения и передачи информации.
Идентификационные данные программного обеспечения вольтметра универсального В7-82
приведены в таблице 1.
V2.0
AT17LV65
AT89C4051
ATMEGA128
PIC16F628A
Таблица 1
Идентификационные
данные (признаки)
Идентификационное
наименование ПО
AT17
Wol_AT89c4051
WOL70MG
PIC18
F452
Wol_pic
Номер версии
(Идентификацион-
ный номер) ПО
V2.0
V2.0
realy control
V7-82 on
PIC16F628
V2.0
V2.0
Место нанесения клейма-наклейки
Лист № 3
Всего листов 9
03F07429
WIN-SFV32
v1.0
AT89C4051
ATMEGA128
Продолжение таблицы 1
Идентификационные AT17LV65
данные (признаки)
Цифровой970266E1
Идентификатор ПОWIN-
(контрольная суммаSFV32
исполняемого кода)v1.0
B9176DFB
WIN-SFV32
v1.0
PIC16F628A PIC18
F452
35079244112D2D
WIN-SFV3249
v1.0WIN-
SFV32
v1.0
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты «высокий» согласно Р50.2.077-2014.
Метрологические и технические характеристики
представлены в таблицах 2 - 9.
200 мВ; 2, 20, 200, 700 В
приведены в таблице 4
Значение
от 10 мкВ до 1000 В
200 мВ; 2, 20, 200, 1000 В
приведены в таблице 3
от 1мВ до 700 В
от 20 Гц до 1 МГц
Таблица 2
Наименования характеристики
1 Диапазон измерений постоянного напряжения
2 Поддиапазон измерений постоянного напряжения
3 Пределы допускаемой основной абсолютной
погрешности измерения постоянного напряжения
4 Диапазон измерений среднеквадратического значения
переменного напряжения
5 Поддиапазон измерений среднеквадратического
значения переменного напряжения
6 Диапазон частот измерений среднеквадратического
значения переменного напряжения
7 Пределы допускаемой основной абсолютной
погрешности измерений среднеквадратического значения
переменного напряжения
8 Диапазон измерений силы постоянного тока
9 Поддиапазон измерений силы постоянного тока
от 0,2 мкА до 10 А
200 мкА; 2, 20, 200 мА;
2, 10 А
приведены в таблице 5
от 5 мкА до 10 А
200 мкА; 2, 20, 200 мА;
2, 10 А
от 20 Гц до 5 кГц
приведены в таблице 6
10 Пределы допускаемой основной абсолютной
погрешности измерения силы постоянного тока
11 Диапазон измерений среднеквадратического значения
силы переменного тока
12 Поддиапазон измерений среднеквадратического
значения силы переменного тока
13 Диапазон частот измерений среднеквадратического
значения силы переменного тока
14 Пределы допускаемой основной абсолютной
погрешности измерений среднеквадратического значения
силы переменного тока
15 Диапазон измерений электрического сопротивления
постоянному току
16 Поддиапазон измерений электрического сопротивления
постоянному току
от 1 Ом до 2 ГОм
200 Ом; 2, 20, 200 кОм; 2,
20, 200 МОм; 2 ГОм
Лист № 4
Всего листов 9
приведены в таблице 8
от 4 мкс до 200 мс
IP20
Значение
приведены в таблице 7
от 5 Гц до 10 МГц
200 000 мкс
приведены в таблице 9
20±5°С;
от 30 до 80 %
от -30 до +50°С
до 90 % при 30°С
в пределах допускаемой
основной погрешности
230±23 В
50±0,5 Гц
20 В∙А
Продолжение таблицы 2
Наименования характеристики
17 Пределы допускаемой основной абсолютной
погрешности измерения электрического сопротивления
постоянному току
18 Диапазон измерений частоты
19 Пределы допускаемой основной абсолютной
погрешности измерения частоты
20 Диапазон измерений периода сигналов
синусоидальной и импульсной формы любой полярности
21 Поддиапазон измерений периода сигналов
синусоидальной и импульсной формы любой полярности
22 Пределы допускаемой основной абсолютной
погрешности измерения периода сигналов
синусоидальной и импульсной формы любой полярности
23 Нормальные условия применения:
- диапазон температур окружающего воздуха
- относительная влажность окружающего воздуха
24 Рабочие условия применения:
- диапазон температур окружающего воздуха
- относительная влажность окружающего воздуха
25 Пределы допускаемой дополнительной абсолютной
погрешности измерения от изменения температуры
окружающего воздуха на каждые 10°С
26 Параметры сети питания переменного тока:
- напряжение
- частота
27 Потребляемая мощность, не более
28 Степень защиты, обеспечиваемая оболочкой, по
ГОСТ 14254-96
29 Габаритные размеры, не более
31 Масса, не более
353х284х103 мм
6,5 кг
основной погрешности при измерении напряжения
0,01+0,002
(0,01+0,01)
Таблица 3 - Пределы допускаемой
постоянного тока
UкЦена единицы младшего
разряда
200 мВ 1 мкВ
(10 мкВ)
2 В 10 мкВ
(100 мкВ)
20 В100 мкВ
(1 мВ)
Пределы допускаемой основной погрешности
±(% от U + % от Uк)
0,01+0,002
(0,01+0,01)
0,008+0,002
(0,008+0,01)
0,01+0,002
(0,01+0,01)
200 В 1 мВ
(10 мВ)
Лист № 5
Всего листов 9
Продолжение таблицы 3
UкЦена единицы младшегоПределы допускаемой основной погрешности
разряда ±(% от U + % от Uк)
1000 В 10 мВ 0,01+0,005
(100 мВ) (0,01+0,02)
Примечание - в таблице 1 и далее по тексту:
1. U (I, R, F, T) - значение измеряемого напряжения ( тока, сопротивления, частоты,
периода);
2. Пределы допускаемой основной погрешности приведены для формата индикации 5,5
десятичных разряда, в скобках - для формата индикации 4,5 десятичных разряда
Таблица 4 - Пределы допускаемой основной погрешности вольтметра при измерении
среднеквадратического значения напряжения переменного тока синусоидальной формы
Uк Цена единицыПределы допускаемой основной погрешности
младшего разряда ±(% от U + % от Uк) в диапазоне частот
от 20 досв. 60 Гцсв. 20 досв. 100 досв. 300 до
60 Гц до 20 кГц 100 кГц 300 кГц 1 МГц
включ.включ.включ.включ.включ.
200 мВ1 мкВ
(10 мкВ)
2 В 10 мкВ0,6+0,10,3+0,10,6+0,25+19+2
(100 мкВ) (0,6+0,1) (0,3+0,1) (0,6+0,2) (5+1) (9+2)
20 В100 мкВ
(1 мВ)
200 В 1 мВ 0,6+0,1 0,3+0,1 0,6+0,2 - -
(10 мВ) (0,6+0,1) (0,3+0,1) (0,6+0,2) - -
700 В 10 мВ 0,6+0,4 0,3+0,4 - - -
(100 мВ) (0,6+0,4) (0,3+0,4) - - -
Примечания:
1. Пределы допускаемой основной погрешности нормируются для измеряемых
напряжений U на частотах ƒ:
- U > 0.005 Uк, ƒ от 20 Гц до 100 кГц;
- U > 0.05 Uк, ƒ от 50 кГц до 1 МГц;
2. Измерение напряжения на диапазоне измерения с конечным замечанием Uк 700 В
нормируется в диапазоне частот от 20 Гц до 5 кГц.
Таблица 5 - Пределы допускаемой основной погрешности при измерении силы постоянного
тока
IкЦена единицы младшегоПределы допускаемой основной погрешности
разряда ±(% от I + % от Iк)
200 мкА 1 нА0,1+0,05
(10 нА) (0,1+0,05)
2 мА 10 нА0,1+0,05
(100 нА) (0,1+0,05)
20 мА 100 нА0,1+0,05
(1 мкА) (0,1+0,05)
200 мА 1 мкА0,1+0,05
(10 мкА) (0,1+0,05)
Лист № 6
Всего листов 9
Продолжение таблицы 5
IкЦена единицы младшего
разряда
2 А 10 мкА
(100 мкА)
10 А100 мкА
(1 мА)
Пределы допускаемой основной погрешности
±(% от I + % от Iк)
0,1+0,05
(0,1+0,05)
0,1+0,05
(0,1+0,05)
Таблица6-Пределыдопускаемойосновнойпогрешностиприизмерении
среднеквадратического значения силы переменного тока
Iк Цена единицыПределы допускаемой основной погрешности
младшего разряда ±(% от I + % от Iк) в диапазоне частот
от 20 до 40 Гц включ.св. 40 Гц до 5 кГц включ.
2001 нА0,7+1 0,5+1
мкА (10 нА) (0,7+1) (0,5+1)
2 мА 10 нА 0,6+0,15 0,3+0,15
(100 нА)(0,6+0,15)(0,3+0,15)
20 мА100 нА 0,7+0,3 0,5+0,3
(1 мкА)(0,7+0,3)(0,5+0,3)
200 мА 1 мкА0,6+0,150,3+0,15
(10 мкА) (0,6+0,15) (0,3+0,15)
2 А * 10 мкА0,7+0,30,5+0,3
(100 мкА) (0,7+0,3) (0,5+0,3)
10 А *100 мкА0,7+0,30,5+0,3
(1 мА) (0,7+0,3) (0,5+0,3)
Примечание:
1 Погрешность вольтметра нормируется при I > 0,05 ·Iк
2 * - погрешность вольтметра на диапазонах измерения с конечными значениями 2; 10 А
нормируются в диапазоне частот от 20 Гц до 1 кГц
Rк
Таблица 7 - Пределы допускаемой основной погрешности при измерении сопротивления
постоянному току
Цена единицы младшегоПределы допускаемой основной погрешности
разряда ±(% от R + % от Rк)*
1 мОм
(100 мОм)
20 кОм
1 Ом
200 Ом
(10 мОм)
2 кОм
10 мОм
0,05+0,003
100 мОм
(0,05+0,01)
(1 Ом)
2 МОм
20 МОм
200 кОм
(10 Ом)
10 Ом 0,05+0,003
(100 Ом) (0,05+0,01)
100 Ом0,1+0,01
(1 кОм) (0,1+0,015)
Лист № 7
Всего листов 9
Rк
200 МОм
Продолжение таблицы 7
Цена единицы младшегоПределы допускаемой основной погрешности
разряда ±(% от R + % от Rк)*
1 кОм 0,2+0,02
(10 кОм) (0,2+0,02)
10 кОм
2 ГОм
(100 кОм)
±(0,5+0,0025∙Rx) % **
Примечание:
1 * - пределы допускаемой основной погрешности, кроме диапазона измерений с конечным
значением Rк 2 ГОм;
2 ** - пределы допускаемой основной погрешности для форматов индикации 4,5 и 5,5
десятичных разрядов, где Rx - значение измеряемого сопротивления, МОм.
Таблица 8 - Пределы допускаемой основной погрешности вольтметра при измерении частоты
синусоидальных и импульсных сигналов
Значение измеряемойЦена единицыПределы допускаемой
Fк, Гцчастоты синусоидального младшего основной погрешности
сигналаразряда, Гц±(% от F + % от Fк)
10∙10
6
от 5 Гц до 1,9 МГц включ. 1 0,005+0,0001
св. 1,9 до 10 МГц включ.0,05+0,0005
10∙10
6
от 5 Гц до 5 МГц включ. 1 0,005+0,00002
Таблица 9 - Пределы допускаемой основной погрешности при измерении периода сигналов
Tк,Цена единицы младшегоПределы допускаемой основной погрешности
мксразряда, мкс±(% от T + % от Tк)
200∙10
3
1 0,02+0,001
Знак утверждения типа
наносится на переднюю панель вольтметра методом офсетной печати и на титульный лист
руководства по эксплуатации типографским методом
Комплектность средства измерений
приведена в таблице 10.
1
Красный
Черный
“НАГРУЗКА”
Количество
Примечание
В7-82
Таблица 10 - Комплектность средства измерений
Наименование, типОбозначение
1 Вольтметр универсальный
УШ
Я
И.411182.034
2 Принадлежности:
- вилка РП15-9ШАКГЕО.364.16 ТУ
- вилкаУШЯИ.685173.001
- втулкаУШЯИ.715161.004
- кабель К-1УШЯИ.685611.099
- кабель К-2УШЯИ.685611.220
- кабель К-3УШЯИ.685611.238
- кабель К-3УШЯИ.685611.238-01
- кабель измерительныйУШЯИ.685612.069
- кабель КОПTr/854.130-03
1
1
4
2
4
1
1
1
1
Лист № 8
Всего листов 9
Черная
Красная
Черная
Красная
ОЮ0.481.005 ТУ
АГ0.481.304 ТУ
ОЮ0.481.005 ТУ
2
2
2
I изм. 10 А
I изм. 200 мА
Сетевая
Обозначение
УШЯИ.301539.001-01
УШЯИ.301539.001-02
УШЯИ.301539.011
УШЯИ.301539.004-03
УШЯИ.301539.004-04
УШЯИ.301539.010-01
УШЯИ.301539.010-02
Tr7.757.147
Количество
2
2
1
4
4
5
5
3
1
Примечание
Черная
Красная
УШЯИ.411182.034 РЭ
1
Наименование, тип
- насадка “001”
- насадка “001”
- насадка Н1
- насадка “004”
- насадка “004”
- насадка “010”
- насадка “010”
- перемычка
- шнур сетевой SCZ-1
3 Запасные части:
- вставка плавкая ВП3Б-1В
10 А
- вставка плавкая ВП1-1В
0,5 А
- вставка плавкая ВП2Б-1В
0,5 А
4 Руководство по
эксплуатации
5 Методика поверки
1
6 Упаковка
УШЯИ.411182.034 МП
(МРБ МП.1543-2006)
УШЯИ.305641.053
(или УШЯИ.305646.094)
1
(1)
Вариант
упаковки
выбирает
потребитель
Поверка
осуществляетсяпо документу УШЯИ. 411182.034 МП (МРБ МП.1543-2006) «Вольтметр
универсальный В7-82. Методика поверки», утвержденному РУП БелГИМ 31 марта 2006 г.
Эталоны, применяемые при поверке, приведены в таблице 11.
Таблица 11 - Эталоны, применяемые при поверке
Наименование эталона Регистрационный номер в Федеральном
информационном фонде по обеспечению
единства измерений
1 Калибратор универсальный Н4-7 с22125-01
усилителем напряжения и преобразователем22126-01
напряжение-ток Я9-44К
2 Катушки электрического сопротивления1162-58
Р3315084-75
Р40135085-75
Р40235086-75
Р4033
3 Мера электрического сопротивления посто-8478-91
янного тока многозначная Р3026
4 Мера переходная электрического сопротив-10980-87
ления Р40115
5 Генератор сигналов низкочастотный
Г3-112 6702-78
Г3-112/1 6703-02
Лист № 9
Всего листов 9
Продолжение таблицы 11
Наименование эталона
6 Частотомер электронно-счетный Ч3-63
7 Осциллограф универсальный С1-157
Регистрационный номер в Федеральном
информационном фонде по обеспечению
единства измерений
9084-83
19744-00
Знак поверки наносится на прибор в виде наклейки.
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации УШЯИ.411.182.034 РЭ
Нормативные и технические документы, устанавливающие требования к вольтметрам
универсальным В7-82
1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
2 ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений
переменного электрического напряжения до 1000 В в диапазоне частот от 1∙10
-2
до 2∙10
9
Гц
3 Приказ Федерального агентства по техническому регулированию и метрологии
от 15.02.2016 г. №146 Об утверждении Государственной поверочной схемы для средств
измерений электрического сопротивления
4 ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений
силы переменного электрического тока от 1∙10
-8
до 100 А в диапазоне частот от 1∙10
-2
до 1∙10
6
Гц
5 ГОСТ 8.022-91 ГСИ. Государственная поверочная схема для средств измерений силы
постоянного электрического тока в диапазоне от 1∙10
-16
до 30 А
6 ТУ ВУ 100039847.058 - 2006 Вольтметры универсальные В7-82. Технические условия
Изготовитель
ОАО «МНИПИ»
Юридический адрес: 220113, Республика Беларусь, г. Минск, ул. Я. Коласа, д. 73
Тел. (017)262-83-60, факс (017)262-88-81
Е-mail:
веб-адрес:
Экспертиза проведена
ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский проспект, 19
Тел. + 7 812 251-7601, Факс + 7 812 713-0114
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
