Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 46963

об утверждении типа средств измерений

Лист № 1

всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дефектоскопы вихретоковые ВЕКТОР

Назначение средства измерений

Дефектоскопы вихретоковые ВЕКТОР (далее по тексту - дефектоскопы) предназначе-

ны для измерения глубины поверхностных трещин, обнаружения и определения параметров

дефектов металлопродукции типа поверхностных и подповерхностных трещин, нарушений

сплошности и однородности материалов, полуфабрикатов и готовых изделий, изготовленных

из ферромагнитных и неферромагнитных сталей, цветных металлов и их сплавов.

Дефектоскопы могут применяться в машиностроении, энергетике, металлургической

промышленности, на железнодорожном, авиационном, автомобильном и трубопроводном ви-

дах транспорта для контроля изделий основного производства и технологического оборудова-

ния.

Описание средства измерений

Принцип действия дефектоскопов основан на измерении параметров электромагнитно-

го поля (амплитуды, фазы), создаваемого вихревыми токами, возбуждаемыми преобразовате-

лем дефектоскопов в поверхностном слое металлов, обусловленных изменением однородно-

сти или проводимости материала. Принятый сигнал усиливается, после чего преобразуется в

цифровую форму, обрабатывается микропроцессором и отображается на индикаторе в графи-

ческом виде. Амплитуда, фаза или координаты конца вектора сигнала отображаются в поле

значений на индикаторе в цифровом виде.

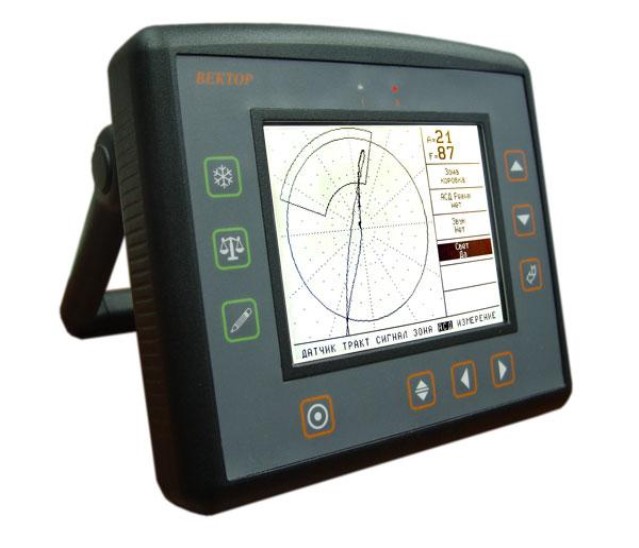

Дефектоскопы представляют собой портативный электронный блок. Общий вид де-

фектоскопа представлен на рисунке 1.

Рисунок 1

На верхней панели дефектоскопа расположены: разъем для подключения преобразова-

теля, разъем подключения внешнего блока питания и разъем RS232 соединения электронного

блока с компьютером.

На передней панели расположены индикатор и клавиатура.

Лист № 2

всего листов 4

При работе в центральной части индикатора отображается координатное поле с сигна-

лом, принятым от преобразователя, снизу – строка списка групп, а справа - меню параметров

групп.

Над меню параметров располагается информационное поле, в котором находится ин-

формация о двух выбранных параметрах сигнала: координатах вектора (X, Y), амплитуды (A)

или фазы (F).

Клавиатура состоит из 10 кнопок, позволяющих легко осуществлять все управление

дефектоскопом через систему меню. Все параметры работы электронного блока разбиты на

группы и, в зависимости от выбранной группы, пользователь получает доступ к различным

параметрам (часть параметров вынесенавдополнительноеменю).

На задней панели находится откидывающаяся подставка, предназначенная для уста-

новки прибора в вертикальном положении. Кроме этого на задней панели находятся контакты

и крепежные отверстия для подсоединения аккумуляторного отсека.

Дефектоскопы могут иметь различные версии (модификации) программного обеспече-

ния, отличающиеся дополнительными функциональными возможностями и типом индикато-

ра, не влияющие на метрологические характеристики.

Версия дефектоскопа высвечивается на индикаторе при включении прибора.

Программное обеспечение

На дефектоскопах вихретоковых ВЕКТОР установлено программное обеспечение

«Дефектоскоп вихретоковый ВЕКТОР». Идентификационные данные программного обеспе-

чения приведены в таблице 1.

Наименование

программного

обеспечения

V5.16.10.02

или выше

Нет доступа к испол-

няемому файлу

Нет доступа к ис-

полняемому файлу

Таблица 1

Номер версии

(идентификаци-

онный номер)

программного

обеспечения

Цифровой идентифи-

катор программного

обеспечения (кон-

трольная сумма ис-

полняемого кода)

Алгоритм вычис-

ления цифрового

идентификатора

программного

обеспечения

Программа об-

работки дан-

ных

Идентификаци-

онное наимено-

вание про-

граммного

обеспечения

Дефектоскоп

вихретоковый

ВЕКТОР

Наименование параметра

± 0,1

При работе прибора пользователь не имеет возможности влиять на процесс расчета и

не может изменять полученные в ходе измерений данные. Уровень защиты от непреднаме-

ренных и преднамеренных изменений – «C» в соответствии с МИ 3286-2010.

Метрологические и технические характеристики

Метрологические и технические характеристики дефектоскопа приведены в таблице

Таблица 2

Значение параметра

От 100 до 10 000 000

± 1

Диапазон установки частоты возбуждения преобразователя, Гц

Пределы допускаемого отклонения установки частоты возбуждения

преобразователя, %

Нестабильность частоты возбуждения преобразователя дефектоскопа

при работе в течение 1 часа в нормальных условиях и при неизменном

напряжении питания, %, не более

Диапазон измерения глубины поверхностных дефектов типа паз, мм

Пределы абсолютной погрешности измерений глубины поверхностных

дефектов типа паз при ширине раскрытия не более

0,2 мм с шероховатостью поверхности Ra не более 1,25 мкм, мм

От 0,2 до 1,0

± (0,12

Н + 0,1)

где Н – номинальное

значение глубины паза,

мм

Лист № 3

всего листов 4

Питание:

внешний блок питания от сети 220 В, 50 Гц с выходным напряжением 15 В или аккумуляторная

батарея

Потребляемая мощность (без аккумулятора), В·А, не более15

Время установления рабочего режима, мин, не более 1

Время непрерывной работы, ч, не менее:

а) от сети переменного тока с последующим выключением на 30 минут

б) от аккумуляторов при подсветке 50 %

Средняя наработка на отказ, ч, не менее 2500

Габаритные размеры, длина×ширина×высота, мм225×190×90

Масса комплекта, кг, не более 2,5

Условия эксплуатации:

температура окружающего воздуха, °Сот 5 до 50

относительная влажность, % 80 при 35 °С

Хранение комплекта:

температура окружающего воздуха, °Сот минус 25 до плюс 55

с последующей выдержкой в нормальных условиях, ч не менее 24

Знак утверждения типа

наносится на переднюю панель дефектоскопа методом шелкографии или фотохимическим

методом и на титульном листе руководства по эксплуатации ВЕКТОР.00.00.00.00 РЭ методом

печати.

Комплектность средства измерений

В основной комплект поставки входят:

- блок электронный .........................................................................................................1 шт.

- блок аккумуляторный....................................................................................................1 шт.

- внешний блок питания ..................................................................................................1 шт.

- эталонная мера ВСО-1 из комплекта эталонных мер КСО-ВК.................................1 шт.

- преобразователи вихретоковые резонансный (ПВР) и дифференциальный (ПВД)2 шт.

- диск с программным обеспечением.............................................................................1 шт.

- Руководство по эксплуатации ......................................................................................1 экз.

- Методика поверки .........................................................................................................1 экз.

- кейс для транспортирования и хранения.....................................................................1 шт.

Поверка

осуществляется по документу «Дефектоскоп вихретоковый ВЕКТОР. Методика поверки»

ВЕКТОР.00.00.00.00 МП, утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» в апреле 2012 г.

Основные средства поверки:

1. Частотомер Ч3-63/1 (пределы измерений от 0,1 Гц до 1500 МГц, ПГ 5·10

-7

± 1 ед.сч.);

2. Комплект эталонных мер КСО-ВК (ширина искусственных дефектов – 0,2 мм, глу-

бина искусственных дефектов – 0,2; 0,5; 1,0 мм; погрешность измерений ± 0,05 мм);

3. Вольтметр В7-40 (пределы измерений до 20 В, погрешность измерений ± 5 %);

4. Мультиметр АРРА-80 (предел измерения постоянного тока 10 А, погрешность из-

мерения ± 2 %);

5. Штангенциркуль ШЦ-II-250-0,05, ГОСТ 166-89.

Сведения о методиках (методах) измерений

Сведения о методах измерений приведены в Руководстве по эксплуатации «Дефекто-

скоп вихретоковый ВЕКТОР» ВЕКТОР.00.00.00.00 РЭ, раздел 6.

Нормативные и технические документы, устанавливающие требования к дефектоско-

пам вихретоковым ВЕКТОР

Лист № 4

всего листов 4

ТУ 4276-007-33044610-06. Технические условия «Дефектоскоп вихретоковый ВЕК-

ТОР».

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

Дефектоскопы вихретоковые ВЕКТОР применяются вне сферы государственного ре-

гулирования обеспечения единства измерений.

Изготовитель

Общество с ограниченной ответственностью

«Научно-внедренческое предприятие «КРОПУС» (ООО «НВП «КРОПУС»)

Адрес: 142400, Московская область, г. Ногинск, ул. 200-летия Города, д. 2

Телефон/факс (496) 515-50-56, 515-83-89

E-mail:

sales@kropus.ru

http: //

www.kropus.ru

Испытательный центр

Государственный центр испытаний средств измерений ГЦИ СИ ФГУП «ВНИИОФИ»,

аттестат аккредитации № 30003-08.

Адрес: 119361 г. Москва, ул. Озерная, 46

Тел.437-33-56; факс 437-31-47

E-mail:

vniiofi@vniiofi.ru;

http:// www.vniiofi/ru

Заместитель

Руководителя Федерального

Агентства по техническому

Регулированию и метрологииЕ.Р. Петросян

М.П.«___»__________2012г.
