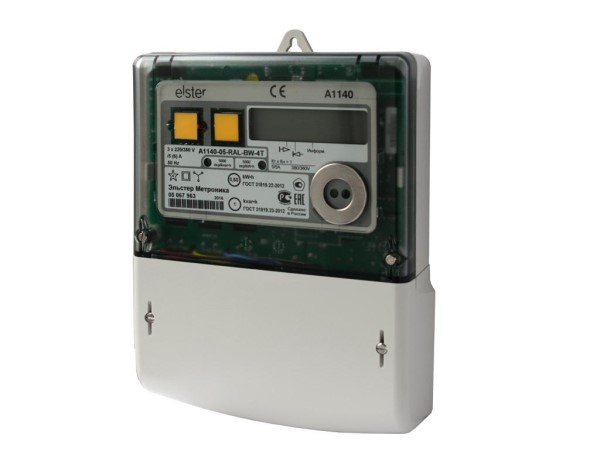

Счетчики электрической энергии трехфазные электронные Альфа А1140, ГРСИ 33786-07
Номер госреестра:
33786-07
Наименование СИ:
Счетчики электрической энергии трехфазные электронные
Обозначение типа:
Альфа А1140
Производитель:
ООО "Эльстер Метроника", г.Москва
Межповерочный интервал:
16 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.02.2012
Описание типа:
-
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 44826
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии трехфазные электронные Альфа А1140
Назначение средства измерений
СчетчикиэлектрическойэнергиитрехфазныеэлектронныеАльфаА1140
(далее по тексту - счетчики Альфа А1140), класса точности 0,5S по ГОСТ 31819.22-2012
(ТУ 4228-012-29056091-06) по активной энергии, класса точности 1 по ГОСТ 31819.21-2012 по
активной энергии, класса точности 1 и 2 по ГОСТ 31819.23-2012 по реактивной энергии
предназначены для учета активной и реактивной энергии и мощности в цепях переменного тока
в многотарифном или однотарифном режимах, а также для использования в составе
автоматизированных систем контроля и учета электроэнергии (АСКУЭ).
Для построения систем АСКУЭ на базе счетчиков Альфа А1140 могут использоваться
цифровой интерфейс RS232 или RS485 и импульсный выход.
Описание средства измерений
Результаты измерений получаются путем обработки и вычисления входных сигналов
тока и напряжения микропроцессорной схемой основной платы счетчика. Измеренные данные,
параметры конфигурации, статусная и иная информация хранятся в энергонезависимой памяти
и могут отображаться на жидкокристаллическом индикаторе (ЖКИ) счетчика.
Счетчики позволяют вести многотарифный учет активной и реактивной энергии в двух
направлениях.Счетчикиимеютвозможностьизмеренияиотображенияпараметров
электрической сети: фазных токов и напряжений, частоты сети, коэффициентов мощности
трехфазной системы и пофазно, активной мощности трехфазной системы и пофазно, углов фаз
тока и напряжения.
Вид измеряемой энергии и мощности, возможность накопления графиков нагрузки,
наличие цифрового интерфейса определяется модификацией счетчика.
Функциональные возможности счетчика Альфа А1140 отражены в условном
обозначении на щитке и в паспорте счетчика конкретного исполнения в виде буквенно-
цифрового кода, приведенного ниже и определяемого при заказе счетчика.
Трехэлементный счетчик Альфа А1140 универсален по схеме подключения, т. е. может
включаться как в четырехпроводдную, так и в трехпроводную трехфазную сеть.
Лист № 2
Всего листов 7
Пример записи типа счетчика
-
A1140
-
05
-
RАL
-
SW
-GS-4
T
05
10
A1140 - 05 - RAL - SW - GS -4T
TТрансформаторное включение
П Непосредственное включение
4Трехэлементный счетчик (трех- или
четырехпроводная линия)
GS
GP
RF
PL
GSM-модем
GPRS-модем
RF модeуль
PLC-модем
W
Дополнительное питание
S
Цифровой интерфейс RS232
B
Цифровой интерфейс RS485
Измерение активной и реактивной энергии в многотарифном
R (T) режиме (Измерение активной энергии в многотарифном
режиме)
AДвунаправленные измерения
LГрафики нагрузки
Счетчик класса точности 0,5S
Счетчик класса точности 1
A1140Счетчик Альфа А1140
Примечания
1 Счетчик базового исполнения имеет интерфейс RS232 (индекс “S”) и дополнительное
питание (индекс “W” в обозначении модификации).
2 При отсутствии в счетчике дополнительных функций, обозначаемых индексами
“A”, “L”, “B”, “W”, “GS”, “GP”,“RF”,“PL” эти индексы в обозначении модификации
счетчика отсутствуют. Отсутствие символа “W” означает наличие в счетчике импульсного
выходного устройства.
3 В качестве цифрового порта может использоваться один из двух интерфейсов:
RS232 (индекс “S”) или RS485 (индекс “В” в обозначении модификации).
4 Встроенный модуль связи может быть установлен только в счетчике базового
исполнения (с индексом “S” в обозначении модификации).
Соответствие классов точности счетчиков Альфа А1140 непосредственного и
трансформаторного включений по активной и реактивной энергии приведены в таблице 1.
Таблица 1
Измеряемая энергияКласс точности счетчика
Активная 0,5S 1
Реактивная 1 2
Лист № 3
Всего листов 7
Рисунок 1
Программное обеспечение
В счетчиках Альфа А1140 все измерения и вычисления выполняет ЦСП (цифровой
сигнальный процессор), в который, в процессе изготовления счетчика, загружается внутреннее
программное обеспечение "Счетчики электрической энергии трехфазные электронные "Альфа
А1140" (далее по тексту - ВПО "Альфа А1140"), которое является метрологически значимым.
Влияние ВПО на метрологические характеристики оценивают при испытаниях. При этом
инструментальную погрешность средства измерения и погрешность, вносимую ВПО, не
разделяют, и проверяют, что суммарная погрешность средства измерения не превышает
допустимые значения. ВПО "Альфа А1140" аппаратно защищено от записи, что исключает
возможность его несанкционированных настройки и вмешательства, приводящих к искажению
результатов измерений.
Номер версии и цифровой идентификатор ВПО "Альфа А1140" можно получить из
счетчика с помощью утилиты "А1140_FW_CRC".
Идентификационные данные ВПО "Альфа А1140" указаны в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения счетчиков электрической
энергии трехфазных электронных Альфа А1140
НаименованиеИдентифика-Номер версииЦифровойАлгоритм
программногоционное(идентификацион- идентификаторвычисления
обеспечениянаименование ный номер) программногоцифрового
программного программногообеспеченияидентификатора
обеспеченияобеспечения(контрольная суммапрограммного
исполняемого кода)обеспечения
ВПО "АльфаА1140" А1140(007.02)2-013220-L3872CRC
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений в соответствии с МИ 3286-2010 «С».
На рисунке 1 представлено фото общего вида счетчика с указанием схемы пломбировки
от несанкционированного доступа.
1-пломба ОТК завода-изготовителя;
2-пломба кнопки "RESET";
3-пломба поверителя;
4-пломба энергоснабжающей организации.
4
2
3
1
Лист № 4
Всего листов 7
Метрологические и технические характеристики
приведены в таблице 3.
Таблица 3 - Метрологические и технические характеристики счетчиков электрической энергии
трехфазных электронных Альфа А1140
Наименование характеристикиЗначениеПримечание
Классы точности:
- по ГОСТ 31819.22-20120,5Sтрансформ. вкл.
- по ТУ 4228-012-29056091-060,5Sнепосредств. вкл.
- по ГОСТ 31819.21-20121
- по ГОСТ 31819.23-20121; 2
Количество тарифовдо 4-х
Количество сезоновдо 12
Разрядность ЖКИ7 разрядов
- дробная часть (количество знаков после
запятой) программируется
Номинальные (I
ном
) (максимальные) токи, А1 (2), 5 (6), 5 (10)
Базовый (I
б
) (максимальный) ток, А
- класс точности 0,5S10 (100)
- класс точности 15 (100)
Номинальные значения напряжения (U
ном
), В
3x57,7/100;
3x127/220;
1,2·U
3x220/380; 3х100;
3х220
Рабочий диапазон напряжений, В
от 0,8·U
ном
до
ном
Номинальное значение частоты, Гц5060 по заказу
Рабочий диапазон частот, Гцот 47,5 до 52,5от 57 до 63 по заказу
Постоянная счетчика по светодиодному
индикатору LED и импульсному выходу,
имп./(кВт·ч) [имп./(квар·ч)]
- трансформаторное включение5000
- непосредственное включение1000
Стартовый ток (чувствительность), А
- класс точности 0,5S (трансформ. вкл.)0,001 I
ном
- класс точности 1 (трансформ. вкл.)0,002 I
ном
- класс точности 0,5S (непосредств. вкл.)0,002 I
б
- класс точности 1 (непосредств. вкл.)0,004 I
б
Потребляемая мощность на фазу по цепям
напряжения, В·А (Вт)1,3 (0,8)
Потребляемая мощность на фазу по цепям
тока, В·А (Вт)
- трансформаторное включение0,01 (0,01)
- непосредственное включение0,04 (0,04)
Параметры импульсного выхода:
- напряжение, В, не более27
- ток, мА25
Скорость обмена информацией при связи со
счетчиком по цифровому интерфейсу, бод300-9600
Защита от несанкционированного доступа
- пароль счетчикаЕсть
- контроль снятия крышки зажимовТрехуровневый
- аппаратная защита метрологическиЕсть
значимой части
Лист № 5
Всего листов 7
для ЖКИ от
-25 до +65
Примечание
Значение
100000
150000
30
±0,5
221
´
174
´
50
1,1
IP53
II
Окончание таблицы 3
Наименование характеристики
Сохранение данных в памяти, ч, не менее
Средняя наработка до отказа, ч, не менее
Средний срок службы, лет, не менее
Пределы основной абсолютной погрешности
хода внутренних часов, с/сутки
Габаритные размеры
(ширина
´
высота
´
глубина), мм
Масса, кг, не более
Степень защиты по ГОСТ 14254-96
Класс защиты по ГОСТ Р 51350-99
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность, %, не более
- атмосферное давление кПа (мм рт. ст.)
от -40 до +65
0 - 98
60 - 106,7 (460 - 800)
Пределы допускаемых значений основной относительной погрешности измерения
активной энергии в процентах при трехфазном симметричном напряжении и трехфазном
симметричном токе не должны превышать пределов, установленных в ГОСТ 31819.22-2012,
ГОСТ 31819.21-2012, ГОСТ 31819.23-2012 и ТУ 4228-012-29056091-06. В таблице 4 приведены
пределы основной погрешности для счетчиков класса точности 0,5S непосредственного
включения (по ТУ 4228-012-29056091-06).
Таблица 4
Значение тока для счетчиков
непосредственного
включения
Коэффициент
мощности
1
0,5 (инд.) и 0,8 (емк.)
Пределы допускаемой
основной погрешности, %,
для счетчиков класса
точности 0,5S
±1,0
±0,5
±1,0
±0,6
0,02 I
б
≤ I < 0,10 I
б
0,10 I
б
≤ I ≤ I
макс
0,05 I
б
≤ I < 0,20 I
б
0,20 I
б
≤ I ≤ I
макс
По требованию потребителя
0,20 I
б
≤ I ≤ I
б
0,25 (инд.) и 0,5 (емк.)
±1,0
Дополнительныепогрешности,вызываемыеизменениемвлияющихвеличин
не превосходят пределов, установленных в ГОСТ 31819.22-2012, ГОСТ 31819.21-2012,
ГОСТ 31819.23-2012 и ТУ 4228-012-29056091-06. В таблице 5 приведены пределы
дополнительных погрешностей, вызываемых изменением влияющих величин, для счетчиков
класса точности 0,5S непосредственного включения (по ТУ 4228-012-29056091-06).
Влияющая величина
Коэффициент
мощности
Класс
точности счетчиков
0,5S
1,0
Среднийтемператур-
ныйкоэффициент,
%/К
±0,03
0,20 I ≤ I ≤ I
Таблица 5
Значение тока (при
симметричной нагрузке, если
не оговорено особо) для
счетчиков непосредственного
включения
Изменение
температуры
окружающего воздуха0,10 I
б
≤ I ≤ I
макс
относительно
нормальной
бмакс
0,5 (инд.)
±0,05
Лист № 6
Всего листов 7
Окончание таблицы 5
Влияющая величина
Значение тока (при
симметричной нагрузке, если
не оговорено особо) для
счетчиков непосредственного
включения
Коэффициент
мощности
Класс
точности счетчиков
0,5S
0,10 I
б
≤ I ≤ I
макс
1,0
Отклонение
напряженияот
номинального значения
впределах ±10 %
Пределы
дополнительной
погрешности, %
±0,20
±0,40
0,20 I
б
≤ I ≤ I
макс
0,10 I
б
≤ I ≤ I
макс
0,5 (инд.)
1,0
Отклонение
частотыот 49 до51 Гц
0,20 I
б
≤ I ≤ I
макс
0,5 (инд.)
±0,20
±2,00
±1,00
/
б
±2,00
Постоянная магнитная
индукция внешнего
происхождения
Магнитная индукция
внешнего происхожде-
ния величиной 0,5 мТл
Воздействие радиочас-
тотного электромагнит-
ного поля
Воздействие кондуктив-
ных помех, наводимых
радиочастотными
полями
Воздействие
наносекундных
импульсных помех
/
б
1,0
±2,00
Знак утверждения типа
наносится на щиток счетчика Альфа А1140 методом трафаретной печати и на титульный лист
паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измерений
В комплект поставки счетчика Альфа А1140 входят:
-счетчик;
-паспорт ДЯИМ.411152.019 ПС;
- руководство по эксплуатации ДЯИМ.411152.019 РЭ;
- методика поверки МП № 476/447-2011;
- программное обеспечение (ПО) AlphaPlus 100;
-упаковочная тара.
Примечание - Допускаемся комплектование и передача РЭ, МП и ПО на
электронном носителе; поставляется один CD-диск на партию счетчиков в 10 штук.
«ГСИ. Счетчики электрической энергии
Методика поверки», утвержденному
Поверка
осуществляется по документу МП 476/447-2011
трехфазныеэлектронныеАльфаА1140.
ФБУ «Ростест-Москва» 22 июля 2011 г.
Лист № 7
Всего листов 7
Основные средства поверки:
- установка автоматическая многофункциональная для поверки счётчиков электрической
энергии SJJ-1 с эталонным счетчиком класса точности 0,05;
- универсальная пробойная установка УПУ-10;
- IBM (PC-совместный компьютер) с ОС Microsoft Windows NT/2000/XP/Vista.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам
электрической энергии трехфазным электронным Альфа А1140
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия»
2 ГОСТ 31818.11-2012 (IEC 62052-11:2003) «Аппаратура для измерения электрической
энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11.
Счетчики электрической энергии»
3 ГОСТ 31819.21-2012 (IEC 62053-21:2003) «Аппаратура для измерения электрической
энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной
энергии классов точности 1 и 2»
4 ГОСТ 31819.22-2012 (IEC 62053-22:2003) «Аппаратура для измерения электрической
энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной
энергии классов точности 0,2S и 0,5S»
5 ГОСТ 31819.23-2012 (IEC 62053-23:2003) «Аппаратура для измерения электрической
энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной
энергии»
6 ГОСТ 8.584-2004 «ГСИ. Счетчики статические активной электрической энергии
переменного тока. Методика поверки»
7 ТУ4228-012-29056091-06Счетчикиэлектрическойэнергиитрехфазные
электронные Альфа А1140. Технические условия
8 Техническая документация ООО «Эльстер Метроника», Россия
Изготовитель
ООО «Эльстер Метроника»
ИНН7722000725
Адрес: 111141, г. Москва, 1-й проезд Перова Поля, дом 9, стр. 3
Тел./факс. (495) 730-02-85/ 730-02-81
Е-mail:
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»
117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00;
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний
средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 61796-15 | Счетчики электрической энергии однофазные электронные | ЕС2726 | ООО "НПК "Ленинградский Электромеханический Завод" (ЛЭМЗ), г.С.-Петербург | 16 лет | Перейти |
| 42026-09 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220/110/10 кВ "Омутнинск" - АИИС КУЭ ПС 220/110/10 кВ "Омутнинск" | Нет данных | ЗАО "Метростандарт", г.Москва | 4 года | Перейти |
| 15194-96 | Счетчики холодной и горячей воды | MVK-MAM, MVW-MAM | АО "Атрама", Литва, г.Каунас | 3 года - для гор.воды; 4 года - хол. | Перейти |
| 57054-14 | Счетчики электрической энергии трехфазные статические | РиМ 489.18, РиМ 489.19 | ЗАО "Радио и Микроэлектроника" (РиМ), г.Новосибирск | 16 лет | Перейти |
| 29036-05 | Счетчики ватт-часов активной энергии переменного тока статические | СВЭО-1 | ОАО "Саранский приборостроительный завод", г.Саранск | 10 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
