Номер госреестра:
33754-12
Наименование СИ:
Устройства мониторинга
Обозначение типа:
УМ-30
Производитель:
ЗАО "Связь инжиниринг М", г.Москва
Межповерочный интервал:
6 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.03.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46084
об утверждении типа средств измерений
лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства мониторинга «УМ-30»
Назначение средства измерений
Устройства мониторинга «УМ-30» (далее – устройство) предназначены для коммер-
ческого учёта электрической энергии, в качестве устройств сбора и передачи данных со счет-
чиков электрической энергии и передачи консолидированной информации по беспроводной
сети GSM 900/1800 в составе информационно-измерительных систем.
Описание средства измерений
Принцип действия устройства состоит в сборе, обработке, хранении и передаче ин-
формации, поступающей от счетчиков электрической энергии с телеметрическими выходны-
ми сигналами, а так же сборе и передаче информации, запрашиваемой устройством со счетчи-
ков электрической энергии с цифровыми выходными сигналами (интерфейсами).
В устройстве предусмотрены локальные последовательные интерфейсы – RS-232C,
RS-485 и счётно-импульсный вход для электросчетчиков с телеметрическим выходом.
Устройство содержит следующие функциональные узлы: микроконтроллер, узел ин-
терфейсов, внутренние часы, GSM-модем и встроенный блок питания. Микроконтроллер осу-
ществляет сбор данных и управление GSM-модемом. Узел интерфейсов предоставляет воз-
можность управления и обмена данными с внешними устройствами по интерфейсам RS-232C,
RS-485. Встроенный блок питания обеспечивает работу устройства от сети переменного тока.
Внутренние часы служат для фиксации показаний электросчетчиков (привязке ко времени) и
регистрации событий. GSM-модем осуществляет связь с удаленными объектами по каналам
сотовой связи.
Дополнительные функциональные возможности:
- в устройстве предусмотрена возможность подключения резистивного термодатчика
«ТДА-2», который служит для мониторинга температуры окружающей среды;
- семь неизолированных цифровых входов (типа «сухой контакт»);
- в устройстве предусмотрена возможность питания от аккумулятора А504/3.5
Sonnenschein.
Пример записи устройства мониторинга УМ-30 при заказе:
Устройство мониторинга «УМ-30» ТУ 6571-001-76426530-2011.
Внешний вид устройства приведен на рисунке 1.
Схема пломбировки приведена на рисунке 2.
лист № 2
всего листов 5

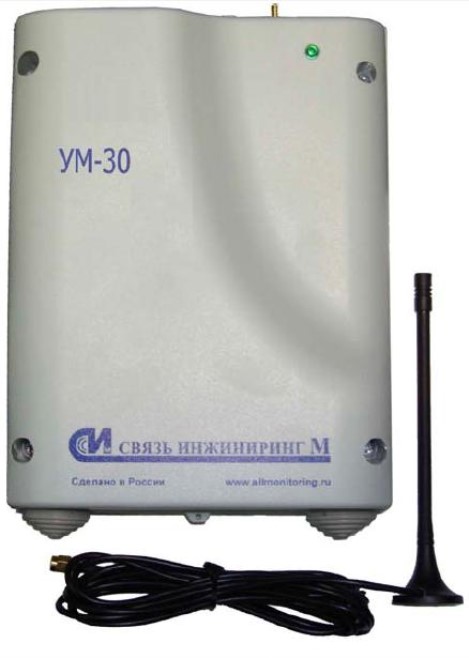

Рисунок 1 - Внешний вид устройств мониторинга «УМ-30»

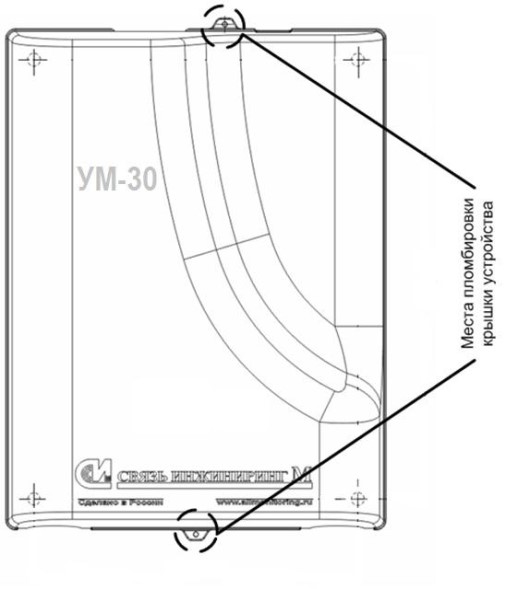

Рисунок 2 - Схема пломбировки устройств мониторинга «УМ-30»
лист № 3
всего листов 5
Программное обеспечение
Устройства имеют встроенное программное обеспечение (далее - ПО), разработанное
предприятием-изготовителем, которое устанавливается (прошивается) в энергонезависимую
память при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к.
пользователь не имеет к нему доступа.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Наименование Идентифика-Номер версииЦифровой иден-Алгоритм вычисле-
ПОционное на-(идентификаци-тификатор ПОния цифрового
именованиеионный номер)(контрольнаяидентификатора
ПОПОсумма )ПО
ПрошивкаВПО УМ-30v.4.96.17815e7fd710ebfe9MD5
УМ-30 3af0004151acff4b
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответст-
вует уровню защиты «А» в соответствии с МИ 3286-2010.
Вид входного сиг-
нала
Коли-
чество
1
1
1
Метрологические и технические характеристики
Таблица 2 - Входные сигналы
Пределы до-
Характеристики входного сигналапускаемой по-
грешности
RS-232
-
RS-485-
тип датчика: герконовый, открытый коллек-
тор.
цепи, подключаемые к телеметрическому
входу, при напряжении в цепи от 3,6 до 3,9 В,
Импульсный сиг-должны обеспечивать:
нал (счет количе-- сопротивление цепи не более 500 Ом в со-±0,01%
1
ства импульсов)стоянии «замкнуто»;
- сопротивление цепи не менее 2 кОм в со-
стоянии «разомкнуто»;
- длительность импульсов не менее 1 мс при
частоте следования не более 100 Гц.
размер слова: от 5 до 9 бит
2
стоповых бит: 1, 2
паритет: четный, нечетный, без паритета
скорость: от 300 до 115200 бит/с
2
паритет: четный, нечетный, без паритета
скорость: от 300 до 115200 бит/с
Примечания:
1
– относительная погрешность;
2
– данные интерфейсы могут работать и как выходные каналы.
Пределы допускаемой абсолютной погрешности хода часов, с (за сутки)
± 2
Значение
7
8
4
128
4
Таблица 3 - Характеристики микроконтроллера
Характеристика
Тактовая частота, МГц
Разрядность, бит
Память ОЗУ (SRAM), Кб
Память ПЗУ (In-System Flash), Кб
Память ПЗУ (EEPROM), Кб
Таблица 4 – Общетехнические параметры
лист № 4
всего листов 5
Значение
Характеристика
Основной источник питания от сети переменного тока:
- номинальное напряжение, В
- частота переменного тока, Гц
25%
220
+
20%
-
50±1
8
4,6 ±10 %
10
120
10
GSM 900/1800
Потребляемая мощность (сеть переменного тока) , не более, ВА
Резервный источник питания (аккумулятор)
- номинальное напряжение, В
- время работы в режиме непрерывной передачи, ч, не менее
- время работы в дежурном режиме, ч, не менее
Хранение данных при отключении питания, не менее, лет
Интерфейс передачи данных (беспроводной)
Рабочие условия эксплуатации:
- диапазон температуры окружающего воздуха,
о
С
- относительная влажность воздуха, % при 25
о
С
- атмосферное давления, кПа
Габаритные размеры (ДхШхВ), не более, мм
Масса, не более, кг
Средняя наработка на отказ, не менее, ч
Среднее время восстановления, не более, ч
Средний срок службы, лет
от минус 20 до плюс 40
от 30 до 80
от 84 до 107
214х158х66
1
120000
24
20
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документа-
ции типографским способом.
Кол-во
Примечания: * - на партию, по отдельному заказу;
** - поставляется по отдельному заказу.
Комплектность средства измерений
Таблица 5 – Комплектность поставки
№Наименование изделия
1Устройство мониторинга «УМ-30»
Шифр изделия или его доку-
ментации
СВЮМ.468266.005
1
2Антенна
3Руководство по эксплуатации
4Методика поверки*
5 Этикетка
6 Упаковка
7Термодатчик ТДА2**
8Аккумулятор с монтажным комплектом**
ADA-0086L1
СВЮМ.468266.005 РЭ
МЦКЛ.0036.МП
СВЮМ.468266.005 ЭТ1
СВЮМ 323229.0011
СВЮМ.405219.0021
А504/3.5 Sonnenschein1
Поверка
осуществляется в соответствии с документом – «Устройство мониторинга «УМ-30». Методи-
ка поверки» МЦКЛ.0036.МП, утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 27.02.2012 г.
лист № 5
всего листов 5
Основные средства поверки:
- частотомер Ч3-88 выпускаемый по ТУ BУ 100039847.076-2006 с пределами измере-
нийt
Б
=(0,1∙10-6÷10)сиспределомдопускаемойпогрешностиПГ=(|5∙10-7∙t|+
+ |∆tур|+|∆tзап|+|Tо|) c;
- персональный компьютер с версиями программного обеспечения:
- операционная система Windows XP/2000;
- браузер Internet Explorer (версия не ниже 6.0).
Сведения о методиках (методах) измерений
Метод измерений описан в эксплуатационном документе «Устройства мониторинга
«УМ-30». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к устройствам
мониторинга «УМ-30»
1 ГОСТ 8.129-99 «Государственная система обеспечения единства измерений. Госу-
дарственная поверочная схема для средств измерений времени и частоты»;
2 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия»;
3 Технические условия ТУ 6571-001-76426530-2011.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
выполнение торговых и товарообменных операций.
Изготовитель
Фирма: ЗАО «Связь инжиниринг М».
Юридический адрес: Россия, 127083, Москва, ул. 8 Марта, д.10, стр.3.
Почтовый адрес: Россия, 115230, г. Москва, Варшавское шоссе, д. 42
Тел.: +7(495) 640-47-53 Факс: +7(495) 640-47-53
Испытательный центр
Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ»
125424 г. Москва, Волоколамское шоссе, 88, стр. 8
Тел.: (495) 491 78 12, (495) 491 86 55
E-mail:
,
Аттестат аккредитации – зарегистрирован в Госреестре СИ РФ № 30092-10.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии_Е.Р. Петросян
м.п«____»__________2012 г.
