Приложение к свидетельству № 48766
об утверждении типа средств измерений
Лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мультиметры – мегаомметры Fluke 1577, Fluke 1587 и Fluke 1587T
Назначение средства измерений
Мультиметры – мегаомметры Fluke 1577, Fluke 1587 и Fluke 1587T (далее –
мультиметры) предназначены для измерений параметров электрических цепей постоянного и
переменного тока, а также для измерения электрического сопротивления изоляции.
Описание средства измерений
Конструктивно мультиметр выполнен в ударопрочном пылезащитном корпусе и
представляет собой портативный цифровой прибор. Внешний вид мультиметров представлен
на рисунке 1.

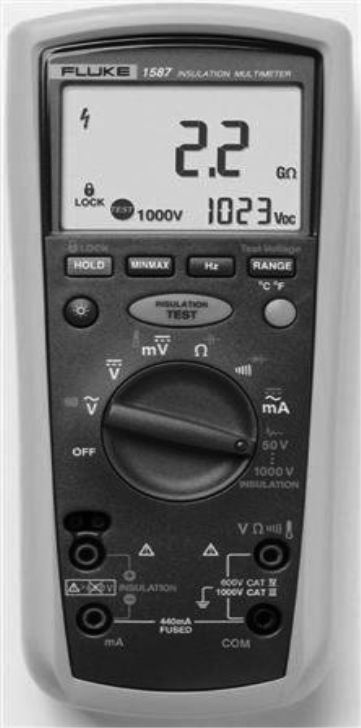

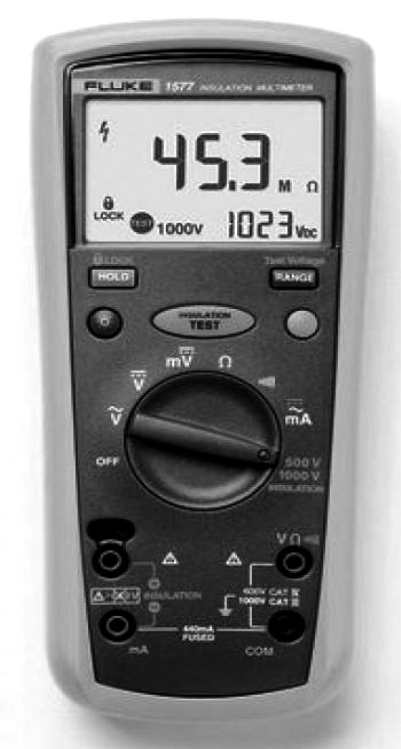

Рисунок 1 - Внешний вид мультиметров – мегаомметров Fluke 1577 (слева) и
Fluke 1587 (справа).
Принцип действия мультиметра основан на преобразовании аналоговых входных сиг-
налов в цифровую форму быстродействующим АЦП с последующей индикацией сигналов на
цифровом дисплее.
На передней панели мультиметров расположены: жидкокристаллический дисплей, че-
тыре разъёма для подключения соединительных проводов, клавиши управления, а также пе-
реключатель режимов работы. Измеренные значения отображаются на четырехразрядном
жидкокристаллическом дисплее, имеющем основную цифровую шкалу, аналоговый столбча-
тый индикатор (показывает какой части диапазона, в процентах, соответствует результат из-
Лист № 2
всего листов 6
мерения), индикаторы режимов измерения, индикаторы единиц измерения и предупреждаю-
щие индикаторы.
Схема пломбирования мультиметра от несанкционированного доступа приведена на
рисунке 2. Питание мультиметров осуществляется от четырех элементов АА.
Рисунок 2 – Пломбирование от несанкционированного доступа в виде наклейки на бо-
ковой поверхности мультиметра. Стрелкой на боковой поверхности мультиметра пока-
зано место нанесения знака утверждения типа.
Две модели мультиметров Fluke 1577 и Fluke 1587 отличаются друг от друга фукцио-
нальными возможностями и метрологическими характеристиками. Обе модели позволяют из-
мерять напряжение и силу постоянного и переменного тока, величину электрического сопро-
тивления, в том числе сопротивления изоляции. Модель Fluke 1587 дополнительно позволяет:
измерять частоту, электрическую емкость, температуру, определять работоспособность полу-
проводниковых диодов, а также определять истинное среднеквадратичное значение характе-
ристик переменного тока при искаженной форме сигнала. Различия метрологических характе-
ристик моделей Fluke 1577 и Fluke 1587 указаны в таблицах 2 - 10. Модель Fluke 1587Т отли-
чается от Fluke 1587 только более узкими диапазонами измерений сопротивления изоляции и
применяемых при этих измерениях испытательными напряжениями (таблица 6).
v 1.0Отсутствует
Программное обеспечение
Программное обеспечение мультиметров встроено в защищённую от записи память
микроконтроллера, что исключает возможность его несанкционированных настройки и вме-
шательства, приводящего к искажению результатов измерений. Идентификационные данные
программного обеспечения мультиметров представлены в таблице 1.
Таблица 1 – Идентификационные данные программного обеспечения мультиметров – мегаом-
метров Fluke 1577, Fluke 1587 и Fluke 1587Т
Наименованиепро- Идентификационное№Цифровойиденти- Алгоритм вы-
граммного обеспечения наименованиепро- версии фикатор программ- числения
граммного обеспече- ПОного обеспеченияидентификато-
ния(контрольная сумма) ра ПО
ПО для мультиметров
– мегаомметров Fluke Fluke 1577/1587
1577, Fluke 1587 иFirmwareОтсутствует
Fluke 1587Т
Защита программного обеспечения от непреднамеренных и преднамеренных измене-
ний по МИ 3286-2010 соответствует уровню «A».
Лист № 3
всего листов 6
Метрологические и технические характеристики
Основные метрологические и технические характеристики мультиметров приведены
в таблицах 2 – 10.
Таблица 2 – Измерение напряжения постоянного тока
Диапазон, ВПределы допускаемой основной погрешности
Fluke 1577Fluke 1587, Fluke 1587Т
От 0 до 0,6± (0,002 U + 0,1 мВ) ± (0,001 U + 0,1 мВ)
От 0 до 6 ± (0,002 U + 2 мВ) ± (0,0009 U + 2 мВ)
От 0 до 60 ± (0,002 U + 20 мВ) ± (0,0009 U + 20 мВ)
От 0 до 600 ± (0,002 U + 200 мВ) ± (0,0009 U + 200 мВ)
От 0 до 1000± (0,002 U + 2 В)± (0,0009 U + 2 В)
U – значение измеряемого напряжения
Таблица 3 – Измерение напряжения переменного тока
Диапазон, ВПределы допускаемой основной погрешности
Fluke 1577Fluke 1587, Fluke 1587T
50 – 60 Гц50 - 60 Гц60 Гц – 5 кГц
От 0 до 0,6± (0,02 U + 0,3 мВ) ± (0,01 U + 0,3 мВ) ± (0,02 U + 0,3 мВ)
От 0 до 6 ± (0,02 U + 3 мВ) ± (0,01 U + 3 мВ) ± (0,02 U + 3 мВ)
От 0 до 60 ± (0,02 U + 30 мВ) ± (0,01 U + 30 мВ) ± (0,02 U + 30 мВ)
От 0 до 600 ± (0,02 U + 300 мВ) ± (0,01 U + 300 мВ) ± (0,02 U + 300 мВ)
От 0 до 1000± (0,02 U + 3 В)± (0,02 U + 3 В)± (0,02 U + 3 В)
U – значение измеряемого напряжения
Таблица 4 – Измерение силы постоянного и переменного тока
Диапазон, мАПределы допускаемой основной погрешности
Fluke 1577Fluke 1587, Fluke 1587T
Постоянный ток
От 3 до 60± (0,01 I + 20 мкА)± (0,002 I + 20 мкА)
От 20 до 400 ± (0,01 I + 200 мкА) ± (0,002 I + 200 мкА)
Переменный ток, от 45 Гц до 1000 Гц
От 3 до 60± (0,02 I + 20 мкА)± (0,015 I + 20 мкА)
От 20 до 400± (0,02 I + 200 мА) ± (0,015 I + 200 мкА)
I – значение измеряемого тока
Таблица 5 – Измерение электрического сопротивления
ДиапазонПределы допускаемой основной погрешности
Fluke 1577Fluke 1587, Fluke 1587T
От 0 до 600 Ом± (0,012 R + 0,2 Ом)± (0,009 R + 0,2 Ом)
От 0 до 6 кОм ± (0,012 R + 2 Ом) ± (0,009 R + 2 Ом)
От 0 до 60 кОм ± (0,012 R + 20 Ом) ± (0,009 R + 20 Ом)
От 0 до 600 кОм ± (0,012 R + 200 Ом) ± (0,009 R + 200 Ом)
От 0 до 6 МОм ± (0,012 R + 2 кОм) ± (0,009 R + 2 кОм)
От 0 до 50 МОм ± (0,02 R + 30 кОм)±(0,015 R + 30 кОм)
R – значение измеряемого сопротивления
Таблица 6 – Измерение электрического сопротивления изоляции
Диапазон
Выходное напряже-
ние, В
500
Диапазон отображенияПределы допускаемой основной по-
грешности
Модель Fluke 1577
От 0,1 до 60,0 МОм± (0,02 R + 0,5 МОм)
От 60,0 до 500,0 МОм ± (0,02 R + 5 МОм)
Лист № 4
всего листов 6
Выходное напряже-Диапазон отображенияПределы допускаемой основной по-
ние, В грешности
1000 От 0,1 до 60,0 МОм± (0,02 R + 0,5 МОм)
От 60,0 до 600,0 МОм ± (0,02 R + 5 МОм)
Модель Fluke 1587
50От 0,01 до 6,00 МОм± (0,03 R + 0,05 МОм)
50 От 6,0 до 50,0 МОм ± (0,02 R + 0,5 МОм)
100От 0,01 до 6,00 МОм± (0,03 R + 0,05 МОм)
100 От 6,0 до 60,0 МОм ± (0,03 R + 0,5 МОм)
100 От 60,0 до 100,0 МОм ± (0,03 R + 5 МОм)
250 От 0,1 до 60,0 МОм± (0,015 R + 0,5 МОм)
250 От 60,0 до 250,0 МОм ± (0,015 R + 5 МОм)
500 От 0,1 до 60,0 МОм± (0,015 R + 0,5 МОм)
500 От 60,0 до 500,0 МОм ± (0,015 R + 5 МОм)
1000 От 0,1 до 60,0 МОм± (0,015 R + 0,5 МОм)
1000 От 60,0 до 600,0 МОм ± (0,015 R + 5 МОм)
1000 От 0,6 до 2,0 ГОм ± (0,1 R + 0,5 ГОм)
Модель Fluke 1587T
50От 0,01 до 6,00 МОм± (0,03 R + 0,05 МОм)
50 От 6,0 до 50,0 МОм ± (0,03 R + 0,5 МОм)
100От 0,01 до 6,00 МОм± (0,03 R + 0,05 МОм)
100 От 6,0 до 60,0 МОм ± (0,03 R + 0,5 МОм)
100 От 60 до 100 МОм ± (0,03 R + 5 МОм)
R – значение измеряемого сопротивления изоляции
Таблица 7 – Измерение электрической емкости, только Fluke 1587 и Fluke 1587T
ДиапазонРазрешениеПределы допускаемой основной погрешности
От 0 до 1 мкФ0,001 мкФ± (0,012 C + 0,002 мкФ)
От 0 до 10 мкФ 0,01 мкФ ± (0,012 C + 0,02) мкФ
От 0 до 100 мкФ 0,1 мкФ ± (0,012 C + 0,2 мкФ)
От 0 до 9999 мкФ 1 мкФ ± (0,012 C + 90 мкФ)
C – значение измеряемой емкости
Таблица 8 – Измерение частоты, только Fluke 1587 и Fluke 1587T
ДиапазонПределы допускаемой основной погрешности, Гц
от 0,5 Гц до 99,99 Гц ± (0,001 F + 0,01 Гц)
от 0,5 Гц до 999,9 Гц± (0,001 F + 0,1 Гц)
от 0,5 Гц до 9,999 кГц ± (0,001 F + 1 Гц)
от 0,5 Гц до 99,99 кГц ± (0,001 F + 10 Гц)
F - значение измеряемой частоты
Таблица 9 – Измерение температуры с помощью термопары типа K,
только Fluke 1587 и Fluke 1587T
ДиапазонРазрешениеПределы допускаемой основной погрешности,
без учета погрешности термопары
От - 40
°
С до + 537
°
С0,1
°
С± (0,01 T + 1
°
С)
T - значение измеряемой температуры в градусах Цельсия
Таблица 10 – Основные технические характеристики мультиметров
Наименование характеристикиЗначение
Диапазон рабочих температур,
°
С
от - 20 до + 55
Температура хранения,
°
С
от – 40 до + 60
В пределах рабочего диапазона для температур менее +18
°
С и более +28
°
С температурный
коэффициент составляет: 0,05 х (указанная погрешность) /
°
С
Лист № 5
всего листов 6
Наименование характеристики
Относительная влажность, %
Значение
от 0 до 95 при температуре от 10
°
С до 30
°
С
от 0 до 75 при температуре от 30
°
С до 40
°
С
от 0 до 40 при температуре от 40
°
С до 55
°
С
203 х 100 х 50
Габаритные размеры (длина х ширина
х высота), мм
Масса (не более), г
550
Знак утверждения типа
Знак утверждения типа наносится в виде наклейки на боковую поверхность корпуса
мультиметров в соответствии с рисунком 2, а также типографским методом на титульные
листы эксплуатационной документации.
Комплектность средства измерений
В комплект поставки входят:
мультиметр - мегаомметр
измерительные провода, щупы и зажимы
термопара типа K (только Fluke 1587 и Fluke 1587T)
жесткий корпус
руководство пользователя
мягкий футляр
методика поверки
- 1шт.;
- 1 компл.;
- 1 шт.;
- 1шт.;
- 1шт.;
- 1 шт;
- 1 экз.
Поверка
осуществляется в соответствии с документом МП 33752-12 «Мультиметры – мегаомметры
Fluke 1577, Fluke 1587 и Fluke 1587T. Методика поверки», утвержденным ФГУП «ВНИИМС»
в 2012 г.
Перечень основных средств, применяемых при поверке:
– Калибратор универсальный FLUKE 5520A. Диапазон воспроизведения напряжения
постоянного тока: от 0 до 1000 В; пределы допускаемой абсолютной погрешности (
D
U):
±
(0,000011 – 0,000018) U. Диапазон воспроизведения напряжения переменного тока: от 1 мВ до
1020 В (10 Гц – 500 кГц); пределы допускаемой абсолютной погрешности (
D
U):
±
(0,00015 –
0,002) U. Диапазон воспроизведения силы постоянного тока: от 0 до 20,5 А; пределы допус-
каемой абсолютной погрешности (
D
I):
±
(0,0001 – 0,0005)·I. Диапазон воспроизведения силы
переменного тока: от 29 мкА до 20,5 А (10 Гц – 30 кГц); пределы допускаемой абсолютной по-
грешности (
D
I):
±
(0,0004 – 0,003) I. Диапазон воспроизведения частоты переменного тока: от
0,01 Гц до 2 МГц; пределы допускаемой абсолютной погрешности (
D
F):
±
(2,5·10
-6
) F. Диапа-
зон воспроизведения электрического сопротивления: от 0,0001 Ом до 1100 МОм; пределы до-
пускаемой абсолютной погрешности (
D
R):
±
(0,000028 – 0,003) R. Диапазон воспроизведения
электрической емкости: от 0,19 нФ до 110 мФ; пределы допускаемой абсолютной погрешно-
сти (
D
C):
±
(0,0025 – 0,011) C. Имитация сигнала термопары типа К: от минус 200 до 1372
°
С;
(
D
Т):
±
(0,16 – 0,4) ºC.
- Мераэлектрического сопротивления Р4013, номинальное сопротивление 1 МОм, класс
точности 0,05.
- Мера электрического сопротивления Р 4033, номинальное сопротивление 100 МОм,
класс точности 0,05.
- Мера электрического сопротивления Р 4030 - М1, номинальное сопротивление 1 ГОм,
класс точности 0,05.
- Мера сопротивления изоляции RN-2-W/T, номинальное сопротивление 1 ТОм, предел
допускаемой погрешности
±
1,5 %.
Лист № 6
всего листов 6
Сведения о методиках (методах) измерений
Мультиметры – мегаомметры Fluke 1577, Fluke 1587 и Fluke 1587T. Руководство
пользователя.
Нормативные и технические документы, устанавливающие требования к мультиметрам
- мегаомметрам Fluke 1577, Fluke 1587 и Fluke 1587T
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
Фирма Fluke Corporation, США.
Адрес: 6920 Seaway Blvd Everett, WA 98203, USA.
Заявитель
Общество с ограниченной ответственностью «НОУБЛ ХАУС
ДИСТРИБЬЮШН»
.
Адрес: 125040, Москва, Скаковая ул., д. 36.
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «ВНИИМС», аттестат аккреди-
тации № 30004-08; 119361,Москва, ул. Озерная, 46.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«____» ____________ 2012 г.
М.п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
