Анализаторы рентгенофлуоресцентные Х-Арт М, ГРСИ 33421-12
Номер госреестра:
33421-12
Наименование СИ:
Анализаторы рентгенофлуоресцентные
Обозначение типа:
Х-Арт М
Производитель:
ЗАО "Комита", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.04.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46759
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы рентгенофлуоресцентные Х-Арт М
Назначение средства измерений
Анализаторы рентгенофлуоресцентные Х-Арт М предназначены для измерения содер-
жания элементов, входящих в состав твердых и жидких веществ, порошков, пленок и мате-
риалов.
Описание средства измерений
Принцип действия анализаторов основан на регистрации интенсивности вторично-
го рентгеновского излучения образца, возбуждаемого излучением рентгеновской трубки.
Анализатор включает в себя источник рентгеновского излучения, приемник вторичного из-
лучения и систему регистрации и обработки данных.
В качестве источника рентгеновского излучения в анализаторе используется рентгенов-
ская трубка (материал анода – серебро или родий).
Возбужденное в образце вторичное (характеристическое) излучение попадает на детек-
тор (кремний-литиевый полупроводниковый счетчик, охлаждаемый холодильником на эф-
фекте Пельтье), сигнал с которого обрабатывается многоканальным анализатором.
Конструктивно анализатор состоит из трех блоков (аналитического блока с рентгенов-
ской трубкой и детектором, блока высоковольтного источника питания и спектрометрическо-
го блока, совмещенного с блоком водяного охлаждения термоэлектрического холодильника,
установленных в стойке) и отдельно установленных портативного компьютера и дополни-
тельного монитора.
Управление процессом измерения осуществляется от внешнего компьютерас помо-
щью программного обеспечения X-Art Аналит.

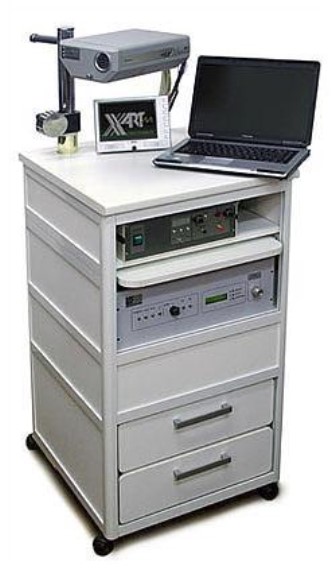

Внешний вид анализаторов рентенофлуоресцентных Х-Арт М показан на рисунке 1.
Рис.1 Спектрометр рентгенофлуоресцентный Х-Арт М
Лист № 2
всего листов 4
Программное обеспечение
Анализатор оснащен автономным ПО X-Art-Аналит, которое управляет работой при-
бора и отображает, обрабатывает и хранит полученные данные.
Наименование
программного
обеспечения
Идентифика
ционное на-
именование
программного
обеспечения
X-Art Аналит
X-Art Аналит
2.
MD5
Номер версии
(идентифика-
ционный но-
мер) про-
граммного
обеспечения
Алгоритм вы-
числения циф-
рового иденти-
фикатора про-
граммного обес-
печения
Цифровой иденти-
фикатор программ-
ного обеспечения
(контрольная сумма
метрологически зна-
чимой части ПО)
0949F14F26FB60099
AE99006D8DD39C1
К метрологически значимой части ПО относится исполняемый файл XArtNET.exe. Мет-
рологически значимая часть ПО выполняет следующие функции:
1. Сбор данных и управление анализатором X-Арт M, в том числе проведение диаг-
ностических тестов прибора;
2. Установка режимов работы прибора;
3. Получение спектров характеристического рентгеновского излучения (ХРИ) иссле-
дуемых проб
4. Представление полученных данных в удобной для восприятия форме;
5. Сохранение данных;
6. Печать данных;
7. Ведение журнала работы оператора;
8. Анализ спектров:
·
Полуавтоматическое и ручное определение качественного состава образца
(идентификация элементов);
·
Автоматическое, полуавтоматическое и ручное проведение фона;
·
Вычитание фона.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при
нормировании последних.
Метрологические и технические характеристики
0,5
2
´
10
4
от Na до U
175
0,3
300
Диапазон определяемых элементов
Энергетическое разрешение детектора
1)
(на линии Mn Kα), эВ, не более
Относительное СКО выходного сигнала
2)
, %, на линии Fe Кα не более
Контрастность
2)
на линии Fe Кα (в воздушной среде), не менее
Относительное изменение выходного сигнала
2)
на линии Fe Кα за 8 часов не-
прерывной работы, %, не более
Максимальная скорость счета (на линии Mn Kα при постоянной времени фор-
мирования 6 мкс), c
-1
Мощность рентгеновской трубки (максимальная), В·А
Потребляемая мощность, В·А, не более
Напряжение питания переменного тока частотой (50±1) Гц, В
Габаритные размеры (Д
´
Ш
´
В), мм, не более:
50
200
220
+22
-33
600
´
600
´
1050
Масса, кг, не более
Средний срок службы, лет
Наработка на отказ, ч, не менее
40
5
2000
Лист № 3
всего листов 4
Условия эксплуатации:
- диапазон температуры окружающего воздуха,
о
С от 10 до 35
- диапазон относительной влажности окружающего воздуха, % при t=25
o
С от 20 до 95
- диапазон атмосферного давления, кПаот 84 до 106,7
1)
По калию марганцевокислому по ГОСТ 20490-75. Число измерений n=5, время накопления 100 с.
2)
По ГСО 2949-90П (индекс СО ЛГ-8в). Число измерений n=5, время накопления 100 с.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации ме-
тодом компьютерной графики и на левую стенку аналитического блока анализатора в виде
наклейки.
-1
-1
Комплектность средства измерений
Комплектность поставки анализатора должна соответствовать таблице 1.
Таблица 1
Наименование составных частейОбозначениеКол-во
Анализатор рентгенофлуоресцентный Х-Арт М-1
Комплект инструментов и принадлежностей в соответствии с
ведомостью Х03.В-1
Программный комплекс «Х-Арт» на CD-1
Комплект эксплуатационных документов в соответствии с
ведомостью Х03.В-2
Ведомость эксплуатационных документов Х03.В-2 1
Методика поверки МП-242-1283-2012 1
Поверка
осуществляется по документу «МП-242-1283-2012.Анализаторы рентгенофлуоресцентные Х-
Арт М. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»
25.02.2012 г.
Основные средства поверки: Стандартный образец состава стали легированной ГСО
2949-90П (индекс СО ЛГ-8в) или аналогичный по составу и содержанию железа.
Сведения о методиках (методах) измерений
Методика измерений изложена в документе «Анализаторы рентгенофлуоресцентные
Х-Арт М. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам
рентгенофлуресцентным Х-Арт М
1. Технические условия ТУ 4276-003-27508844-2006
2. Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ-99)
СП 2.6.1.799-99, Минздрав России, 2000 г.
3. Гигиенические требования к устройству и эксплуатации источников, генерирующих
рентгеновское излучение при ускоряющем напряжении от 10 до 100 кВ (СП2.6.1.1282-
03).
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
при осуществлении деятельности в области охраны окружающей среды и оценке соот-
ветствия промышленной продукции и продукции других видов, а также иных объектов уста-
новленным законодательством Российской Федерации обязательным требованиям.
Лист № 4
всего листов 4
Изготовитель
ЗАО «КОМИТА», г. С.-Петербург
Адрес:197101, г. СПб, ул. Рентгена, 1.
Тел./факс: (812)346-11-11, эл.почта:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», рег.№ 30001-10.
Адрес:190005, Санкт-Петербург, Московский пр., 19. Тел.: (812) 251-76-01.
Факс: (812) 713-01-14, эл.почта:
.
Заместитель
Руководителя Федерального агентства
по техническому регулированию и метрологииЕ.Р.Петросян
«___»_________2012 г.
М.П.
