Преобразователи уровня радиоволновые БАРС 341И, ГРСИ 33286-13

Смотреть ГРСИ
33285-06

Номер госреестра:

33286-13

Наименование СИ:

Преобразователи уровня радиоволновые

Обозначение типа:

БАРС 341И

Производитель:

ООО Предприятие "Контакт-1", г.Рязань

Межповерочный интервал:

3 года

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

21.01.2018

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 49544

об утверждении типа средств измерений

Лист № 1

всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи уровня радиоволновые БАРС 341И

Назначение средства измерений

Преобразователи уровня радиоволновые БАРС 341И (далее - преобразователь уровня)

предназначены для бесконтактных измерений уровня жидких продуктов в технологических и

товарных резервуарах, преобразования измеренных значений в цифровой кодовый стандарта

RS-485 и стандартный токовый сигналы, а также для обмена информацией с другими аппа-

ратными средствами автоматизированных систем управления.

Описание средства измерений

Принцип действия преобразователя уровня состоит в излучении непрерывного частот-

но-модулированного радиосигнала в направлении поверхности продукта, уровень которого

изменяется и приеме сигнала, отраженного от поверхности продукта. При этом измеряется

расстояние от поверхности продукта до преобразователя уровня и осуществляется пересчет

этого расстояния в значение уровня с последующей передачей результата в виде кодирован-

ного сигнала последовательного интерфейса RS 485 по линии связи в автоматизированные

системы сбора и обработки данных и управления.

Преобразователь уровня выполнен по одноантенной схеме (одна приемопередающая ан-

тенна).

Преобразователь уровня имеет десять исполнений:

БАРС 341И.03 - БАРС 341И.08 с рупорной антенной, разной длинной волноводов и раз-

ной толщиной фланца;

БАРС 341И.09; БАРС 341И.10 со стержневой антенной, разной длинной волноводов и

разной толщиной фланца;

БАРС 341И.11; БАРС 341И.12 с трубой-волноводом и разной толщиной фланца;

Указанные исполнения обеспечивают возможность применения преобразователя уровня

на резервуарах различной конструкции, с контролируемым продуктом, имеющим различные

характеристики, а также находящимся под различным избыточным давлением.

Преобразователь уровня является взрывозащищенным электрооборудованием с видом

взрывозащиты «взрывонепроницаемая оболочка» и имеет маркировку

«1EхdIIBT4 Х».

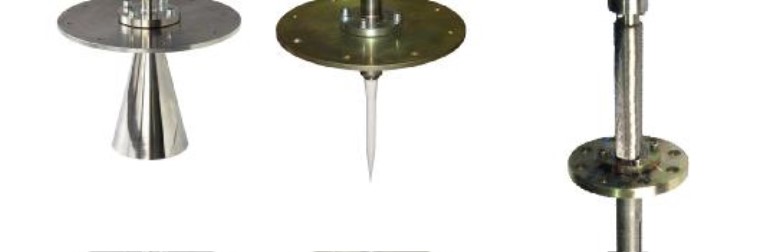

Фото общего вида преобразователей уровня радиоволновых БАРС 341. представлены на

рисунке1.

Лист № 2

всего листов 6

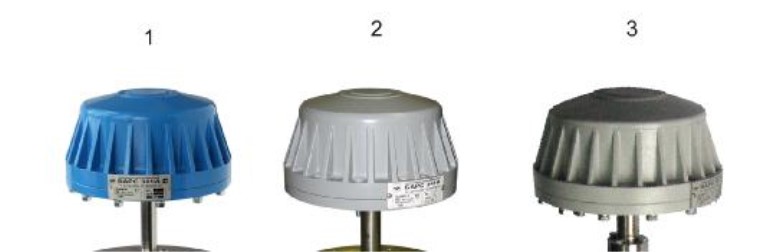

1- БАРС 341И.03 - БАРС 341И.08;

2- БАРС 341И.09; БАРС 341И.10;

3- БАРС 341И.11; БАРС 341И.12.

Рисунок 1 - Общий вид преобразователя уровня

Схема пломбирования преобразователя уровня представлена на рисунке 2.

Лист № 3

всего листов 6

456

1 - табличка;

2 – место пломбирования;

3 – крышка корпуса преобразователя уровня;

4 – пломба;

5 – винт пломбировочный;

6 – корпус преобразователя уровня.

Рисунок 2 - Схема пломбирования преобразователя уровня.

Программное обеспечение

Преобразователь уровня работает со встроенным программным обеспечением (ПО)

«ПреобразовательуровнярадиоволновыйБАРС341.Программноеобеспечение»

643.ЮЯИГ.00005-01, состоящим из двух компонентов: «Программы БАРС 341 ЦОС»

643.ЮЯИГ.00007-01 и «Программы БАРС 341 ХОСТ» 643.ЮЯИГ.00006-01.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует

уровню «С» (по МИ 3286-2010).

643.ЮЯИГ.

00005-01

46356

CRC-16

56447

CRC-16

Таблица 1 - Идентификационные данные ПО

Наименование ПО

Обозначе-

ние ПО

Номер версии

(идентификаци-

онный номер)

ПО

Цифровой идентифи-

катор ПО

(контрольная сумма

исполняемого кода)

Алгоритм вы-

числения циф-

рового иденти-

фикатора ПО

«Преобразователь

уровня радиоволно-

вый БАРС 341. Про-

граммное обеспече-

ние»

«Программа БАРС

341 ЦОС»

«Программа БАРС

341 ХОСТ»

643.ЮЯИГ.

00007-01

643.ЮЯИГ.

00006-01

Лист № 4

всего листов 6

Метрологические и технические характеристики

Номинальная статическая функция преобразования:линейная;

Диапазон измеряемого уровня

Уmin

…H

Уmax

(мм) для исполнений прибора

при значении относительной диэлектрической проницаемости контроли-

руемого продукта

от

1,8 до 4

БАРС 341И.03…БАРС 341И.08……………………………………от 400 до 30000;

БАРС 341И.11; БАРС 341И.12

………………………………………………….

от 0 до 5000;

> 4

БАРС 341И.03…БАРС 341И.08 …………………………………...

от 0 до 30000;

БАРС 341И.09; БАРС 341И.10……………………………………..

от 0 до 6000;

Примечание: Расстояние от монтажного фланца прибора до границы мак-

симального уровня

Уmax

должно быть не менее 0,7 м, что определяется

величиной неизмеряемого прибором участка

Пределы изменения силы тока выходного сигнала постоянного тока (токо-

вый выход), мА ………………………………………………..от 4 до 20;

Пределы допускаемой основной погрешности измерения уровня:

- абсолютной на цифровом выходе, не более, мм ……………………

± 2

(±4)*;

- относительной приведённой выходного сигнала постоянного тока (токо-

20;

вого выхода), не более, % ………………………………………

0,15;

Предел допускаемой дополнительной погрешности от влияния температу-

ры окружающего воздуха, не более, мм / 10

С, …………

± 0,4;

Вариация показаний, не более, мм:……………………………………± 0,3;

Порог чувствительности, не более, мм: ………………………………0,25;

Длина кабельной линии связи, м, не более: ………………………….1000;

Параметры выходного кодового (цифрового) сигнала: ……………..постандарту

EIA RS-485;

Параметры контролируемого продукта:

температура,

С: ………………………………………………………..

отминус 40до

плюс 200 (в зави-

симости от испол-

давление, МПа: …………………………………………………………

нения);

от 0,09 до 1,6 (в за-

висимости от ис-

полнения);

Параметры сети питания :

постоянного тока, В ……………………………………………………от 18 до 36;

переменного тока частотой 50 Гц, В:………………………………….от 12 до 24;

Потребляемая мощность, Вт, не более: ………………………………6;

Электрическое сопротивление изоляции цепей питания и интерфейса отно-

сительно корпуса при нормальных климатических условиях, не менее, Мом

Относительная влажность окружающего воздуха при +35

С, %........

от 30 до 95;

Температура окружающего воздуха,

С: ……………………………...

от минус 40

до плюс 50;

Степень защиты, обеспечиваемая оболочкой

по ГОСТ 14254 (МЭК 529), не хуже: …………………………………IP65;

Габаритные размеры:

Диаметр корпуса, мм …………………………………………………...245;

высота (без учета волновода, размер которого выбирается при заказе), ммот 519.5 до 655

(в зависимости от

исполнения);

Лист № 5

всего листов 6

Масса, кг ………………………………………………………………...

Наработка на отказ, ч, не менее:……………………………………….

Срок службы, лет, не менее: …………………………………………..

от 20 до 40

(в зависимости от

исполнения);

67000;

14.

*- по требованию заказчика.

Знак утверждения типа

наносится на титульные листы Руководства по эксплуатации ЮЯИГ.407629.018 РЭ и паспор-та

ЮЯИГ.407629.018 ПС (в правом верхнем углу) типографским способом, а также фотохи-

мическим способом на табличке, размещённой на корпусе преобразователя уровня.

БАРС341И

1 шт.

1 компакт-диск

ЮЯИГ.401711.002

1 комплект

Обозначение

Количество

ЮЯИГ.407629.018 РЭ

ЮЯИГ.407629.018 ПС

ЮЯИГ.407629.009 МП

1 экз.

Комплектность средства измерений

представлена в таблице 2

Таблица 2

Наименование

Преобразовател

уровнярадиоволновый (исполнениев

соответствиисзаказом)

Руководствопоэксплуатации

Паспорт

Методик

поверки

Программадлянастройкиипроверкиработоспособно-

сти

Комплект дляповерки (толькодляисполнений БАРС

341И.11; БАРС 341И.12)

Поверка

осуществляется по документу ЮЯИГ.407629.009 МП «Уровнемеры и преобразователи уров-ня

радиоволновые серии БАРС. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИ-

ИМС» в 2011 г.

Основные средства поверки:

- Установка поверочная радиоволновых уровнемеров УП-01 ЮЯИГ.401711.001 с абсо-

лютной погрешностьювоспроизведения уровняв диапазоне от 0 до16 м не более

0,3 мм.

- Дальномер лазерный Leica DISTO D3 фирмы «Leica Geosystems AG», Швейцария, ра-

бочий диапазон от 0,05 до 100 м, погрешность

1 мм.

- Лента измерительная образцовая 3 разряда, рабочий диапазон от 0 до 5 м.

Сведения о методиках (методах) измерений приведены в соответствующем разделе Руково-

дства по эксплуатации на преобразователь уровня ЮЯИГ.407629.018РЭ.

Нормативные и технические документы, устанавливающие требования к преобразова-

телям уровня радиоволновым БАРС 341И

ГОСТ 13196-93 Устройства автоматизации резервуарных парков. Средства измерения уровня

и отбора проб нефти и нефтепродуктов. Общие технические требования и методы испытаний.

МИ 2060-90. ГСИ. Рекомендация

Государственная поверочная схема для средств измерений

длины в диапазоне 1◌10

-6

÷50 м и длин волн в диапазоне 0,2÷50 мкм.

ТУ 4214- 020-12196008-02. Преобразователь уровня радиоволновый БАРС 341. Технические

условия.

Лист № 6

всего листов 6

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

- осуществление торговли и товарообменных операций.

Изготовитель ООО предприятие «КОНТАКТ-1»

Адрес: 390010, г. Рязань, проезд Шабулина, 18

Тел./факс: +7 (4912) 38-76-48

адрес в Интернет:

www.kontakt-1.ru

Испытательный центр

Государственный центр испытаний средств измерений ГЦИ СИ

ФГУП «ВНИИМС», г. Москва

Аттестат аккредитации от 27.06.2008, регистрационный номер

в Государственном реестре средств измерений № 30004-08.

Адрес: 119361, г.Москва, ул.Озерная, д.46

Тел./факс: (495) 437-55-77 / 437-56-66.

E-mail:

office@vniims.ru

, адрес в Интернет:

www.vniims.ru

Заместитель Руководителя

Федерального агентства по

техническому регулированию и метрологииФ.В. Булыгин

«_____» ____________ 2013 г.
