Преобразователи уровня радиоволновые БАРС 352И.ХХ, ГРСИ 33285-13

Смотреть ГРСИ
33284-06

Номер госреестра:

33285-13

Наименование СИ:

Преобразователи уровня радиоволновые

Обозначение типа:

БАРС 352И.ХХ

Производитель:

ООО Предприятие "Контакт-1", г.Рязань

Межповерочный интервал:

3 года

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

19.12.2022

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 49546

об утверждении типа средств измерений

Лист № 1

всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи уровня радиоволновые БАРС 352И.ХХ

Назначение средства измерений

Преобразователи уровня радиоволновые БАРС 352И.ХХ (далее - преобразователь уров-

ня) предназначены для бесконтактного непрерывного измерения уровня жидких продуктов в

технологических и товарных резервуарах, преобразования измеренного значения в цифровой

кодовый стандарта RS-485 и стандартный токовый сигналы, а также для обмена информацией

с другими аппаратными средствами автоматизированных систем управления.

Описание средства измерений

Принцип действия преобразователя уровня состоит в излучении непрерывного частот-

но-модулированного радиосигнала в направлении поверхности продукта, уровень которого

изменяется и приеме сигнала, отраженного от поверхности продукта. При этом измеряется

расстояние от поверхности продукта до преобразователя уровня и осуществляется пересчет

этого расстояния в значение уровня с последующей передачей результата в виде кодирован-

ного сигнала последовательного интерфейса RS 485 по линии связи в автоматизированные

системы сбора и обработки данных и управления.

Преобразователь уровня выполнен по двухантенной схеме (отдельные приемная и пе-

редающая антенны). Двухантенный прибор предназначен для работы в условиях интенсивных

испарений с поверхности контролируемого продукта.

Преобразователь уровня имеет десять исполнений:

БАРС 352И.00 - БАРС 352И.14 с рупорной антенной, разной длинной волноводов и раз-

ной толщиной фланца;

БАРС 352И.16; БАРС 352И.18 со стержневой антенной, разной длинной волноводов и

разной толщиной фланца;

Указанные исполнения обеспечивают возможность применения преобразователя уровня

на резервуарах различной конструкции, с контролируемым продуктом, имеющим различные

характеристики, а также находящимся под различным избыточным давлением.

Преобразователь уровня является взрывозащищенным электрооборудованием с видом

взрывозащиты «взрывонепроницаемая оболочка» и имеет маркировку

«1EхdIIBT3 Х».

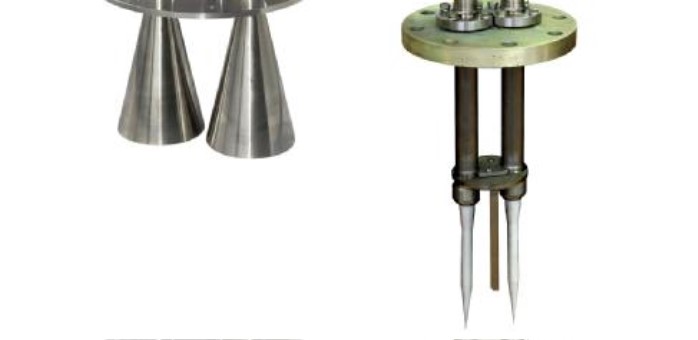

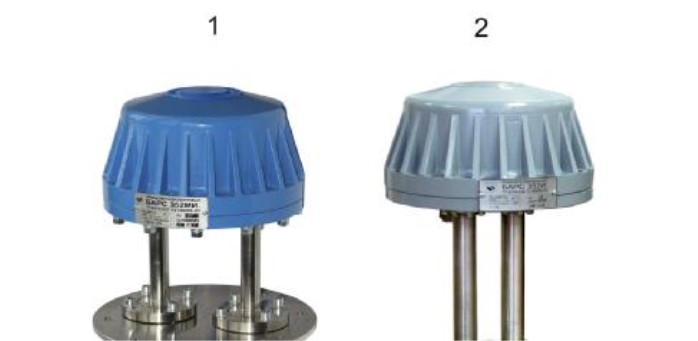

Фото общего вида преобразователей уровня радиоволновых БАРС 352.ХХ представлены

на рисунке 1.

Лист № 2

всего листов 5

1- БАРС 352И.00 - БАРС 352И.14;

2- БАРС 352И.16; БАРС 352И.18

Рисунок 1 - Общий вид преобразователя уровня.

Схема пломбирования преобразователя уровня представлена на рисунке 2.

456

1 - табличка; 2 – место пломбирования; 3 – крышка корпуса преобразователя уровня.

4 – пломба; 5 – винт пломбировочный; 6 – корпус преобразователя уровня Рисунок

2 - Схема пломбирования преобразователя уровня.

Лист № 3

всего листов 5

643.ЮЯИГ.

00002-01

25293

CRC-16

37944

CRC-16

Программное обеспечение

Преобразователь уровня работает со встроенным программным обеспечением (ПО)

«Преобразователь уровня радиоволновый БАРС 351.ХХ. Программное обеспечение»

643.ЮЯИГ.00002-01, состоящим из двух компонентов: «Программы БАРС 351 ЦОС»

643.ЮЯИГ.00003-01 и «Программы БАРС 351 ХОСТ» 643.ЮЯИГ.00004-01.

Идентификационными данными (признаками) ПО:

- наименование программы;

- обозначение программы;

- номер версии «Программы БАРС 351 ЦОС»;

- номер версии «Программы БАРС 351 ХОСТ»;

- контрольная сумма «Программы БАРС 351 ЦОС»;

- контрольная сумма «Прграммы БАРС 351 ХОСТ»;

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует

уровню «С» (по МИ 3286-2010).

Таблица 1 - Идентификационные данные ПО

Наименование ПО

Обозначе-

ние ПО

Номер версии

(идентифика-

ционный но-

мер) ПО

Цифровой иденти-

фикатор ПО (кон-

трольная сумма ис-

полняемого кода)

Алгоритм вы-

числения цифро-

вого идентифи-

катора ПО

«Преобразователь

уровня радиоволновый

БАРС 351.ХХ. Про-

граммное обеспечение»

«Программа БАР С351

ЦОС»

«Программа БАРС 351

ХОСТ»

643.ЮЯИГ.

00003-01

643.ЮЯИГ.

00004-01

Метрологические и технические характеристики

Номинальная статическая функция преобразования: ……………...линейная;

Диапазон измеряемого уровня

Уmin

…H

Уmax

для исполнений прибора при

значении относительной диэлектрической проницаемости контролируе-

мого продукта

≥1,8 для исполнений, мм:

БАРС 352И.00; БАРС 352И.02; БАРС 352И.04; БАРС 352И.06;

БАРС 352И.08; БАРС 352И.10…………………………………………

БАРС 352И.12; БАРС 352И.14 ………………………………………...

БАРС 352И.16; БАРС 352И.18…………………………………………

от 600 до 30000;

от 600 до 12000;

от 600 до 10000

Примечание: Расстояние от монтажного фланца прибора до границы

максимального уровня

Уmax

должно быть не менее 0,8 м, что определяет-ся

величиной неизмеряемого прибором участка

Параметры сети питания постоянного тока:

номинальное напряжение, В:…………………………………………..24;

диапазон изменения напряжения , В: …………………………………от 18 до 36;

Потребляемая мощность, Вт, не более: ……………………………..9;

Вид и группа взрывозащиты: “взрывонепроницаемая оболочка”; “взрывозащищённое элек-

трооборудование для внутренней и наружной установки”

Длина кабельной линии связи, м, не более: …………………………..1000;

Параметры выходного кодового (цифрового) сигнала: ……………..по стандарту

EIA RS-485;

Лист № 4

всего листов 5

Пределы изменения силы тока выходного сигнала постоянного тока (то-

ковый выход), мА ……………………………………………….от 4 до 20;

Пределы допускаемой основной погрешности измерения уровня:

- абсолютной на цифровом выходе, не более, мм ……………………± 1 (±4)

;

20;

500;

- относительной приведённая выходного сигнала постоянного тока (то-

кового выхода), не более, % ………………………………………0,17;

Предел допускаемой дополнительной погрешности от влияния темпера-

туры окружающего воздуха, не более, мм / 10

С, ……………

± 0,5;

Вариация показаний, не более, мм:……………………………………± 0,3;

Порог чувствительности, не более, мм: …………………………………...0,25;

Параметры контролируемого продукта:

температура,

С: ………………………………………………………..

отминус40до

плюс 200 (в зави-

симости от испол-

нения);

давление, МПа: …………………………………………………………

от 0,09 до 1,6 (в за-

висимости от ис-

полнения);

Степень защиты, обеспечиваемая оболочкой

по ГОСТ 14254 (МЭК 529), не хуже: …………………………………IP65;

Габаритные размеры:

диаметр корпуса, мм …………………………………………………..245;

высота, мм………………………………………………………………от 470 до 780

(в зависимости от

исполнения);

Масса, не более, кг ……………………………………………………..от 17 до 54

(в зависимости от

исполнения);

Электрическое сопротивление изоляции цепей питания и интерфейса от-

носительно корпуса в нормальных климатических условиях, не менее,

Мом ………………………………………………...........

Изоляция электрических цепей питания и интерфейса относительно кор-

пуса выдерживает при нормальных условиях в течение 1 мин действие

переменного напряжения , В ……………….................

Относительная влажность окружающего воздуха при +35

С, %...

от 30 до 95;

Температура окружающего воздуха,

С: ……………………………..

от минус 40

до плюс 50;

Требования надежности:

наработка на отказ, ч, не менее: ……………………………………….67000;

Срок службы, лет, не менее: …………………………………………..14.

*- по требованию заказчика.

Знак утверждения типа

наносится на титульные листы Руководства по эксплуатации ЮЯИГ.407629.012 РЭ и паспор-та

ЮЯИГ.407629.012 ПС (в правом верхнем углу) типографским способом, а также фотохи-

мическим способом на табличке, размещённой на корпусе преобразователя уровня.

БАРС 352И.ХХ

1 шт.

Комплектность средства измерений

Комплект поставки преобразователя уровня представлен в таблице 2.

Таблица 2

Обозначение

Количество

Наименование

Преобразователь уровня радиоволновый

(исполнение в соответствии с заказом)

Лист № 5

всего листов 5

1 компакт-диск

Обозначение

ЮЯИГ.407629.012 РЭ

ЮЯИГ.407629.012 ПС

ЮЯИГ.407629.009 МП

Количество

1 экз.

Наименование

Руководство по эксплуатации

Паспорт

Методика поверки

Программа для настройки и проверки работоспо-

собности

Свидетельство о поверке

1 экз.

Поверка

осуществляется по документу ЮЯИГ.407629.009 МП «Уровнемеры и преобразователи уров-ня

радиоволновые серии БАРС. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИ-

ИМС» в 2011 г.

Основные средства поверки:

- Установка поверочная радиоволновых уровнемеров УП-01 ЮЯИГ.401711.001 с абсо-

лютной погрешностьювоспроизведения уровняв диапазоне от 0 до16 м не более

0,3 мм.

- Дальномер лазерный Leica DISTO D3 фирмы «Leica Geosystems AG», Швейцария, ра-

бочий диапазон от 0,05 до 100 м; погрешность

1 мм.

Сведения о методиках (методах) измерений приведены в соответствующем разделе Руково-

дства по эксплуатации на преобразователь уровня ЮЯИГ.407629.012 РЭ.

Нормативные и технические документы, устанавливающие требования к преобразова-

телям уровня радиоволновым БАРС 352И.ХХ

ГОСТ 13196-93 Устройства автоматизации резервуарных парков. Средства измерения уровня

и отбора проб нефти и нефтепродуктов. Общие технические требования и методы испытаний.

МИ 2060-90. ГСИ. Рекомендация

Государственная поверочная схема для средств измерений

длины в диапазоне 1◌10

-6

÷50 м и длин волн в диапазоне 0,2÷50 мкм.

ТУ 4214- 028-12196008-05. Преобразователь уровня радиоволновый БАРС 352.ХХ. Техниче-

ские условия.

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

- осуществление торговли и товарообменных операций.

Изготовитель ООО предприятие «КОНТАКТ-1»

Адрес: 390010, г. Рязань, проезд Шабулина, 18

Тел./факс: +7 (4912) 38-76-48

адрес в Интернет:

www.kontakt-1.ru

Испытательный центр

Государственный центр испытаний средств измерений ГЦИ СИ

ФГУП «ВНИИМС», г. Москва

Аттестат аккредитации от 27.06.2008, регистрационный номер

в Государственном реестре средств измерений № 30004-08.

Адрес: 119361, г.Москва, ул.Озерная, д.46

Тел./факс: (495) 437-55-77 / 437-56-66.

E-mail:

office@vniims.ru

, адрес в Интернет:

www.vniims.ru

Заместитель Руководителя

Федерального агентства по

техническому регулированию и метрологииФ.В. Булыгин

«_____» ____________ 2013 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
15538-08	Преобразователи перемещения токовихревые	BN-ППТ	Фирма "Bently Nevada, LLC", США	3 года	Перейти
7975-99	Преобразователи постоянного тока измерительные	Е846-М1	РУП "Витебский завод электроизмерительных приборов", Беларусь, г.Витебск	1 год	Перейти
73818-19	Преобразователи напряжения измерительные аналого-цифровые	МИК (МИК-1 №1, МИК-2 №1, МИК-3 №1, МИК-3 №2)	ООО "Спецэлтех", г.Черноголовка	1 год	Перейти
14683-04	Преобразователи измерительные	644, 3144Р, 3244MV	Фирма "Rosemount Inc.", США	2 года	Перейти
11873-89	Преобразователи углов наклона измерительные струнные	ПУНС-40, ПУНС-10, ПУНС-20	НПО "Энергоавтоматика", Украина, г.Днепропетровск	Нет данных	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуПреобразователи уровня радиоволновые БАРС 352И.ХХГРСИ 33285-13

Заказать поверку
Преобразователи уровня радиоволновые БАРС 352И.ХХ
ГРСИ 33285-13
