Номер госреестра:
33134-06
Наименование СИ:
Анализаторы спектра
Обозначение типа:
СК4-99
Производитель:
АО "ФНПЦ "ННИПИ "Кварц" им.А.П.Горшкова", г.Нижний Новгород
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.03.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 25828/1
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы спектра СК4-99
Назначение средства измерений
Анализаторы спектра СК4-99 предназначены для измерений параметров спектра
непрерывных электромагнитных колебаний сложной формы, модулированных колебаний,
паразитных и побочных колебаний, исследования спектров повторяющихся радиосигналов.
Описание средства измерений
Принцип действия анализаторов спектра СК4-99 основан на методе последовательного
анализа спектра сигнала в частотной области. Анализатор спектра СК4-99 является
супергетеродинным приемником, частота настройки которого изменяется при перестройке
частоты гетеродина. При этом спектральные составляющие сигнала последовательно
преобразуются на промежуточную частоту. Сигнал промежуточной частоты усиливается,
предварительно фильтруется, преобразуется в цифровую форму, подвергается цифровой
фильтрации и детектированию и передается на графический жидкокристаллический индикатор
в точку, соответствующую частоте спектральной составляющей, в виде вертикальной линии с
амплитудой, соответствующей уровню составляющей, в результате чего на экране формируется
изображение спектра сигнала в виде спектрограммы.
Анализатор спектра СК4-99 состоит из шести функциональных модулей:
- модуля входного;
- модуля гетеродинов синтезированных;
- модуля промежуточной частоты (ПЧ);
- модуля обработки и управления;
- модуля индикации;
- модуля питания.
Конструктивно модули устанавливаются в анализатор спектра СК4-99 и объединяются
коммутационной платой.
Общий вид анализатора спектра СК4-99, с указанием места нанесения знака
утверждения типа, представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
На лицевой панели анализаторов спектра СК4-99 размещены органы управления и
цветной дисплей. Для дистанционного управления имеется встроенный интерфейс КОП по
ГОСТ 26.003-80.
По условиям эксплуатации анализаторы спектра СК4-99 соответствуют требованиям
группы 1.1 климатического исполнения УХЛ ГОСТ РВ 20.39.304-98.

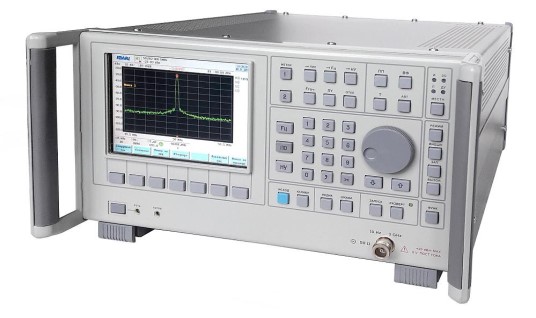

Рисунок 1 - Общий вид анализатора спектра СК4-99
Место нанесения знака
утверждения типа
Лист № 2
Всего листов 8

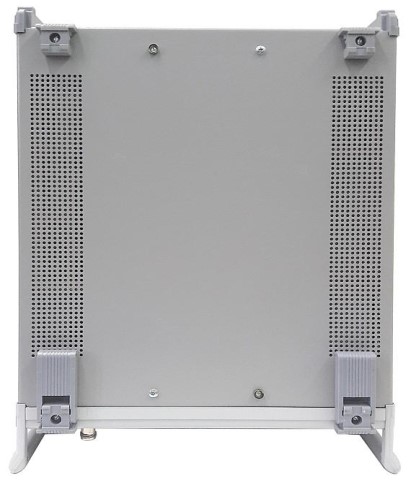

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (ПО) является встроенным и относится к категории
метрологически значимого. Метрологические характеристики анализаторов спектра СК4-99
нормированы с учетом влияния ПО.
ПО анализаторов спектра СК4-99 состоит из двух взаимодействующих программ,
каждая из которых функционирует на своем процессоре и представляет собой единый
законченный программный модуль формата ABS. Информационная связь между процессорами
осуществляется по защищенному интерфейсу.
Алгоритмыфункционированияисключаютвозможностьработывслучае
непреднамеренного влияния на ПО. При включении анализаторов спектра СК4-99 рабочее ПО
контролирует свою целостность по набору контрольных сумм. В случае разрушения любого из
программных компонентов прибор выдает на встроенный ЖКИ соответствующее сообщение и
блокирует возможность измерений.
ПО анализаторов спектра СК4-99 размещается во встроенной флэш-памяти на плате
процессора и не может быть умышленно изменено или испорчено без нарушения заводских
пломб.
Пользователь не имеет возможности обновления или загрузки новых версий ПО.
Команды, посылаемые пользователем с клавиатуры передней панели, и пункты системного
меню позволяют управлять только параметрами измерений и просмотром получаемой
измерительной информации, но не могут повлиять на целостность рабочего ПО и получаемой
измерительной информации.
В режиме дистанционного управления (ДУ) нет возможности внешнего влияния на ПО и
формируемые измерительные данные, так как по каналу ДУ прибор принимает ограниченный
набор команд, и все они связаны только с параметрами процесса измерений.
В анализатор спектра СК4-99 невозможно ввести данные извне и исказить результаты
измерений.
Требования по накоплению и хранению измерительных данных в анализаторах спектра
СК4-99 не предъявляются.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.
Место пломбировки
Место пломбировки
Лист № 3
Всего листов 8
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Цифровой идентификатор (контрольная сумма)
Алгоритм вычисления цифрового идентификатора
Значение
MPU DSP
С712А711 544АА748
CRC-32 CRC-32
Метрологические и технические характеристики
±
(k
×
f+2,5·10
-3
×
П
обз
+2Гц)*
±
(k
×
f+7,5·10
-3
×
П
обз
+2Гц)*
±
(k·f + 0,2 Гц)*
±
5·10
-3
×
П
обз
*
±
1,5·10
-2
×
П
обз
*
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон рабочих частот при выключенном предусилителе, Гц
Значение
от 10 до 3·10
9
от 1·10
5
до 3·10
9
Диапазон рабочих частот при включенном предусилителе, Гц
Пределыдопускаемойпогрешностиизмеренийчастоты
входного синусоидального сигнала (f) в режиме связанных
функций, Гц:
- для П
обз
≥ 1 МГц
- для П
обз
< 1 МГц
- в режиме точного измерения частоты при уровне сигнала не
менее чем на 50 дБ выше уровня собственных шумов в
установленной полосе пропускания
Пределы допускаемой погрешности измерений разности частот
(Δf) двух синусоидальных сигналов в режиме связанных
функций, Гц:
- для П
обз
≥ 1 МГц
- для П
обз
< 1 МГц
- в режиме точного измерения частоты при уровне сигнала
не менее чем на 50 дБ выше уровня собственных шумов
в установленной полосе пропускания
±
(k·Δf+0,4 Гц)*
от 1·10
-6
до 5 и 8
Номинальные значения полосы пропускания по уровню
минус 3 дБ (дискретно с шагом 1, 2, 3, 5, 10), МГц
Пределыдопускаемойотносительнойпогрешности
номинальныхзначений полоспропускания поуровню
минус 3 дБ, %:
- для полос от 1 Гц до 1 МГц
- для полос 2 и 3 МГц
- для полосы 5 МГц
- для полосы 8 МГц
±
3
±
10
±
20
±
30
5
2·10
-3
, 9 и 120
±
3
Коэффициент прямоугольности по уровням минус 60 дБ и
минус 3 дБ, не более
Номинальные значения полосы пропускания по уровню
минус 6 дБ, кГц
Пределыдопускаемойотносительнойпогрешности
номинальныхзначений полоспропускания поуровню
минус 6 дБ (для полос 200 Гц, 9 кГц и 120 кГц), %
Коэффициент прямоугольности по уровням минус 60 дБ и
минус 6 дБ, не более
4
Лист № 4
Всего листов 8
-85
-90
-95
-90
-105
-120
-130
-138
-143
-147
-144
-143
Значение
Наименование характеристики
Относительный средний уровень фазовых trial вблизи
несущей при значении центральной частоты 10 МГц, дБ/Гц,
не более:
- при отстройке от несущей 85 Гц -
при отстройке от несущей 1 кГц -
при отстройке от несущей 10 кГц
-158
-160
-156
Средний уровень собственных шумов, приведенный к входу
прибора, полосе пропускания 1 Гц и нулевому ослаблению
входного аттенюатора, дБмВт, не более:
- при выключенном предусилителе и номинальном
уровне не более минус 40 дБмВт:
- в диапазоне частот от 10 до 100 Гц
- в диапазоне частот от 0,1 до 1 кГц
- в диапазоне частот от 1 до 10 кГц
- в диапазоне частот от 10 до 100 кГц
- в диапазоне частот от 0,1 до 1 МГц
- в диапазоне частот от 1 до 10 МГц
- в диапазоне частот от 0,01 до 2 ГГц
- в диапазоне частот от 2 до 2,5 ГГц
- в диапазоне частот от 2,5 до 3 ГГц
- при включенном предусилителе и номинальном уровне
не более минус 70 дБмВт:
- в диапазоне частот от 100 кГц до 10 МГц
- в диапазоне частот от 10 МГц до 1,5 ГГц
- в диапазоне частот от 1,5 до 3,0 ГГц
Неравномерность амплитудно-частотной характеристики в
режиме связанных функций, в нормальных условиях и без
учета погрешности рассогласования, дБ, не более:
- при выключенном предусилителе
- при включенном предусилителе
±
0,8
±
1,0
Неравномерность амплитудно-частотной характеристики в
рабочих условиях эксплуатации, дБ, не более:
- при выключенном предусилителе
- при включенном предусилителе
±
1,2
±
1,5
Пределы допускаемой основной погрешности измерения
уровнясинусоидальногосигналаот10дБмВтпри
выключенномиминус 20дБмВт при включённом
предусилителе до уровня на 20 дБ выше уровня собственных
комбинационных помех или среднего уровня собственных
шумов в установленной полосе пропускания, в режиме
связанных функций в полосах обзора от 100 Гц до 100 МГц и
без учета погрешности рассогласования, дБ:
- при выключенном предусилителе
- при включенном предусилителе
±
1,2
±
1,4
Пределы допускаемой погрешности измерения уровня в
рабочих условиях эксплуатации, дБ:
- при выключенном предусилителе
- при включенном предусилителе
±
1,8
±
2,1
Лист № 5
Всего листов 8
Наименование характеристикиЗначение
Пределы допускаемой дополнительной погрешности при
измерении уровня радиосигналов, модулированных
по ампли-туде прямоугольными импульсами с длительностью
не менее 1 мкс и частотой повторения не менее 1 кГц, дБ±1
Пределы допускаемой погрешности измерений отношения
уровней синусоидальных сигналов на одной частоте в пределах
от 0 дБмВт привыключенном и минус 40 дБмВт при
включенном предусилителе до уровня на 20 дБ выше уровня
собственных комбинационных помех или среднего уровня
собственных шумов в установленной полосе пропускания, дБ
±
0,5
Относительный уровень помех, обусловленных интермодуля-
ционными искажениями третьего порядка при выключенном
предусилителе, расстройке между сигналами 100 полос пропус-
кания, но не менее 50 кГц, и одинаковом уровне синусоидальных
сигналов на входе смесителя минус 30 дБмВт, дБ, не более:
- в диапазоне частот от 10 до 100 МГц-75
- в диапазоне частот от 0,1 до 3 ГГц-80 Относительный
уровеньпомех, обусловленных
гармоническимиискажениями,привыключенном
предусилителе и уровне синусоидального сигнала на входе
смесителя равном минус 45 дБмВт, дБ, не более:
- в диапазоне частот входного сигнала от 10 до 400 МГц-70
- в диапазоне частот входного сигнала от 0,4 до 1,0 ГГц-85
- в диапазоне частот входного сигнала от 1,0 до 1,5 ГГц-75
Относительныйуровеньпомех,обусловленных
комбинационными искажениями, при воздействии на вход
прибора синусоидального сигнала с частотой, лежащей в
пределах диапазона от 10 МГц до 3 ГГц при выключенном
предусилителеиуровнесинусоидальногосигналана
входе смесителя минус 40 дБмВт, при отстройке от сигнала
не trial 2 %, дБ, не более-70
Уровень собственных комбинационных помех при отсутствии
сигнала на входе прибора, приведенный к входу прибора и
нулевому ослаблению входного аттенюатора, в диапазоне
частот от 100 кГц до 3 ГГц при выключенном предусилителе,
дБмВт, не более-95
Ослабление зеркального канала, дБ, не менее 70
Номинальное значение входного сопротивления прибора в
канале 7/3,04, Ом50
КСВН входа при ослаблении входного аттенюатора 10, 20,
30 дБ, не более2
Нормальные условия измерений
- температура окружающей среды, ºСот 15 до 25
- относительная влажность при температуре 25 ºС, %от 30 до 80
- атмосферное давление, кПа от 84 до 106
___________
_
___________
* где:
k = 1,0·10
-7
при работе с внутренним опорным генератором за год в нормальных условиях;
k = 1,5·10
-7
при работе с внутренним опорным генератором за год в рабочих условиях;
при работе с внешним опорным генератором k равно пределу погрешности его частоты;
П
обз
- установленная полоса обзора.
Лист № 6
Всего листов 8
Значение
Таблица 3 - Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
220
±
22
50
±
2,5
140
216
371
500
15
Потребляемая мощность, В·А, не более
Габаритные размеры анализатора спектра СК4-99, мм, не
более:
- высота
- ширина
- длина
Масса, кг, не более
Условия эксплуатации:
- температура окружающего воздуха, ºС
- относительная влажность при температуре 25 ºС, %
- атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч, не менее
от 0 до 40
до 98
от 60 до 106
15
8000
Знак утверждения типа
наносится на верхний отгиб передней панели анализатора спектра СК4-99 с правой стороны
сеткографическим методом и на титульный лист руководства по эксплуатации типографским
способом.
Комплектность средства измерений
250 В
часть 2:
Упаковка, содержащая:
- кейс
- шнур соединительный
- вставка плавкая ВП2Б-1В 6,3 А
- диск:
ЯНТИ.01034-01
Программа для ОС
Win95 (Win98)
диск
- руководство по эксплуатации,
книга 1
книга 2
- руководство по эксплуатации, часть 1
ЯНТИ.411168.010РЭ1
ЯНТИ.411168.010РЭ1
Таблица 4 - Комплектность анализатора спектра СК4-99
НаименованиеОбозначениеКол-во
Анализатор спектра СК4-99 ЯНТИ.411168.010 1
ЯНТИ.411915.636 1
ЯНТИ.323366.020 1
ЯНТИ.685631.010-04 1
ОЮО.481.005 ТУ-Р 2
ЯНТИ.467617.047 1
ЯНТИ.467613.0881
ЯНТИ.411168.010РЭ1
формуляр
Упаковка, содержащая:
коробка
ЯНТИ.411168.010ФО1
ЯНТИ.411915.6371
ЯНТИ.323229.1361
Лист № 7
Всего листов 8
Поверка
осуществляется по документу ЯНТИ.411168.010РЭ «Анализатор спектра СК4-99. Руководство
по эксплуатации. Часть 1», раздел 8 «Поверка прибора», утвержденному начальником
ФГБУ «ГНМЦ» Минобороны России в январе 2017 года.
Основные средства поверки:
Калибратор переменного напряжения широкополосный Н5-3 (рег.№ 20769-01), диапазон
воспроизводимого напряжения переменного тока от 0,1 мВ до 3 В; пределы допускаемой
погрешности воспроизведения напряжения ±(0,2-2,0) % в диапазоне частот от 10 Гц до 50 МГц.
Вольтметр импульсный В4-24 (рег. № 11821-00), диапазон измеряемого напряжения
от 10 до 1000 мВ; пределы погрешности измерения напряжения ±10 %.
Ваттметр поглощаемой мощности М3-90 (рег. № 11477-88), диапазон измеряемой
мощности от 10 до 200 мкВт, пределы допускаемой основной погрешности измерения
мощности ±(4 - 6) % в диапазоне частот от 50 МГц до 8 ГГц.
Стандарт частоты Ч1-81 (рег. № 13442-92), частота выходного сигнала 5 МГц, пределы
допускаемой относительной погрешности по частоте ±1∙10
-8
.
Частотомер электронно-счетный вычислительный Ч3-64/1 (рег. № 9135-83), диапазон
измеряемых частот от 5 до 15 МГц, относительная погрешность по частоте не более 1∙10
-7
.
Генератор импульсов Г5-60 (рег. № 5463-76), амплитуда импульсов 1,6 В, период
следования импульсов 20 мкс, длительность импульсов 1 и 10 мкс.
Генератор сигналов высокочастотный Г4-151 (рег. № 8094-81), частота 50 МГц,
импульсная модуляция - период следования импульсов 20 мкс, длительность импульсов 1 и 10 мкс.
Генератор сигналов высокочастотный Г4-164 (рег. № 9611-84), диапазон частот от 50
до 630 МГц, пределы погрешности установки частоты ±1∙10
-7
.
Синтезатор частот РЧ6-05 (диапазон выходных частот от 50 до 1100 МГц, пределы
относительной погрешности по частоте ±5∙10
-7
).
Синтезатор частот РЧ6-01 (диапазон частот от 1,1 до 3 ГГц, пределы относительной
погрешности по частоте ±5∙10
-7
).
Синтезатор частот РЧ6-02 (частота 8 ГГц, пределы относительной погрешности по
частоте ±5∙10
-7
).
Стандарт частоты Ч1-84А (рег. № 31436-06), частота выходного сигнала 10 МГц,
относительный уровень фазовых шумов при отстройке 85 Гц - минус 105 дБ/Гц, 1 кГц -
минус 110 дБ/Гц, 10 кГц - минус 115 дБ/Гц.
Установка для измерения ослабления ДК1-16 (рег. № 9180-83), диапазон частот от 100
до 3000 МГц, пределы погрешности ±0,01 дБ.
Источник питания Б5-71 (рег. № 11999-89), напряжение 27 В, ток 2,8 А.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых анализаторов спектра СК4-99 с требуемой точностью.
Знак поверки наносится на лицевую панель анализатора спектра СК4-99 и на
свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам
спектра СК4-99
ГОСТ РВ 20.39.302-98 - ГОСТ РВ 20.39.305-98
ГОСТ РВ 20.39.309-98
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ 22741-98 Анализаторы спектра последовательного действия. Общие технические
требования и методы испытаний
Анализатор спектра СК4-99. Технические условия. ЯНТИ.411168.010ТУ
Лист № 8
Всего листов 8
центр
«Кварц»
Изготовитель
Акционерноеобщество«Федеральныйнаучно-производственный
«Нижегородскийнаучно-исследовательскийприборостроительныйинститут
имени А.П. Горшкова» (АО «ФНПЦ «ННИПИ «Кварц» имени А.П. Горшкова»)
ИНН 5261079163
Юридический адрес: 603009, г. Нижний Новгород, пр. Гагарина, 176
Почтовый адрес: 603950, ГСП-85, г. Нижний Новгород, пр. Гагарина, 176
Телефон: (831) 465-16-24, факс (831) 466-55-62
Е-mail:
Испытательный центр
Государственный центр испытаний средств измерений ФГУ «Нижегородский ЦСМ»
Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон: (831) 428-57-27; факс (831) 428-57-48
Аттестат аккредитации ГЦИ СИ ФГУ «Нижегородский ЦСМ» по проведению
испытаний средств измерений в целях утверждения типа № 30011-08 от 26.12.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 39693-08 | Анализаторы серы и углерода | CS-230, C-230, S-230, WC-230, CS-600, C-600, S-600, WC-600 | Фирма "Leco Corporation", США | 1 год | Перейти |
| 25276-03 | Анализаторы размеров частиц лазерные | LS 13320, LS 100Q, LS 230 | Фирма "Beckman Coulter, Inc.", США | 1 год | Перейти |
| 47684-11 | Анализаторы расхода газов | VT Plus HF | Фирма "Fluke Biomedical", США | 1 год | Перейти |
| 20443-11 | Анализаторы температуры точки росы по углеводородам | 241CE II | Фирма "AMETEK Process Instruments", США | 1 год | Перейти |
| 14093-99 | Анализаторы жидкости | Флюорат-02 | ООО "Люмэкс", г.С.-Петербург | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
