Номер госреестра:
33071-12
Наименование СИ:
Уровни брусковые и рамные
Обозначение типа:
Нет данных
Производитель:
ОАО "Калибр", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.12.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49118
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровни брусковые и рамные
Назначение средства измерений
Уровни рамные предназначены для измерений отклонений от вертикального и гори-
зонтального положения плоских и цилиндрических поверхностей в условиях машинострои-
тельного комплекса.
Уровни брусковые предназначены для измерений отклонений от горизонтального по-
ложения плоских и цилиндрических поверхностей в условиях машиностроительного ком-
плекса.
Описание средства измерений
Уровни брусковые и рамные (далее - уровни) выпускаются под товарным знаком «Ка-
либр».
- Товарный знак «Калибр» наносится на паспорт уровней типографским ме-
тодом, и на корпус уровней методом лазерной маркировки.
Основным элементом уровня является ампула, закрепленная в корпусе прибора и
представляющая собой стеклянную трубку, внутренняя поверхность которой изогнута по дуге
определенного радиуса. Наполнитель ампулы по ГОСТ 2386-73 зависит от цены деления и
температурного диапазона условий применения. Это может быть этиловый ректификованный
спирт, этиловый наркозный эфир и др.
Ампула заполнена жидким наполнителем, оба конца ее запаяны, внутри ампулы на-
ходится небольшое количество воздуха. Поверхность жидкости стремится занять горизон-
тальное положение, а пузырек – наивысшее, поэтому при наклоне уровня шкала, нанесенная
на ампулу, будет перемещаться относительно находящегося всегда в верхнем положении пу-
зырька.
Уровень состоит из корпуса с установленными в него продольной и поперечной ам-
пулами. Отсчет производится по шкале продольной ампулы. Поперечная ампула служит для
контроля положения уровня на цилиндрической поверхности.
На корпусе рамного уровня имеются две расположенные под 90º одна к другой рабо-
чие поверхности – вертикальная и горизонтальная (верхняя), на которые может базироваться
уровень при измерении плоских поверхностей, нижняя и одна из боковых рабочих поверхно-
стей имеют призматические канавки – по ней уровень базируется при измерении цилиндриче-
ских поверхностей.
На корпусе брускового уровня имеется одна рабочая поверхность – горизонтальная.
Рабочая поверхность включает в себя плоскую часть (основание) - по ней уровень базируется на
плоскую измерительную поверхность, и призматические канавки – по ним уровень базиру-ется
при измерении цилиндрической поверхности.
Уровни брусковые могут изготавливаться как с механизмом установки на нуль для
обеспечения возможности юстировки в процессе эксплуатации, так и без него.
Лист № 2
всего листов 3

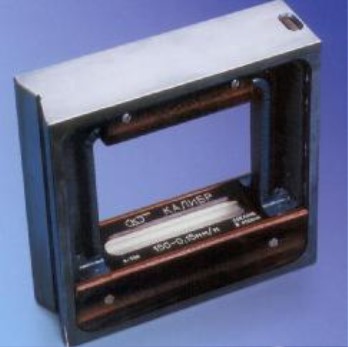

Рисунок 1 – Общий вид уровней рамных

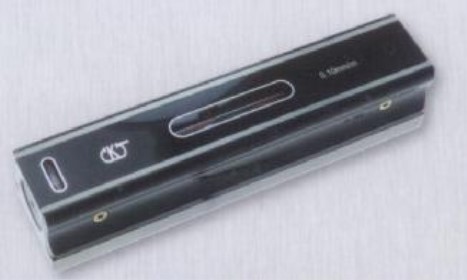

Рисунок 2 – Общий вид уровней брусковых
Пределы допускаемой абсолют-
ной погрешности, мм/м
Метрологические и технические характеристики
Цена деления, мм/м
Отклонение от плоскостности дове-
денных и шлифованных рабочих
поверхностей, мкм
Цена деления, мм/м
ВидДлина рабочей
уров- поверхности,
неймм
Рам- 100
ный 150
200
250
Бру-100
сковый150
200
250
0,02 0,05 0,10 0,15 0,02 0,05
- - ± 0,030 ± 0,040 - 3
- - ± 0,030 ± 0,040 - 3
± 0,006 ± 0,015 ± 0,030 ± 0,040 3 3
± 0,006 ± 0,015 ± 0,030 ± 0,040 3 3
- ± 0,015 ± 0,030 ± 0,040 - 3
--± 0,030 ± 0,040-3
± 0,006 ± 0,015 ± 0,030 ± 0,040 33
± 0,006 ± 0,015 ± 0,030 ± 0,040 33
0,10 0,15
3 5
3 5
5 8
5 8
3 5
3 5
5 8
5 8
Разность показаний брускового уровня с механизмом установки на нуль при
установке на горизонтальную плоскость и горизонтально расположенный
цилиндр, делений, не более1/2.
Разность показаний рамного уровня при установке любой из его вертикальных
рабочих поверхностей на вертикальную плоскость или вертикально
расположенный цилиндр и основанием на горизонтальную плоскость,
делений, не более1/2.
Лист № 3
всего листов 3
Разность показаний уровня при установке верхней рабочей поверхности
по горизонтальной плоскости и основанием на горизонтальную плоскость,
делений, не более1/2.
Диапазон температур при эксплуатации, ºС 20±3.
Относительная влажность воздуха, % 60±20.
Знак утверждения типа
Знак утверждения типа наносится на наружную поверхность крышки футляра методом
наклейки и в правом верхнем углу паспорта типографским способом.
Комплектность средства измерений
Наименование
уровень
футляр
паспорт
Количество
1 шт.
1 шт.
1 экз.
Поверка
осуществляется в соответствии с документом МИ 1532-86 «ГСИ. Уровни рамные и брусковые
для машиностроения. Методика поверки».
Сведения о методиках (методах) измерений
Метод измерений изложен в разделе «Порядок работы» паспортов уровней.
Нормативные и технические документы, устанавливающие требования к уровням бру-
сковым и рамным
ГОСТ 8.016-81 «ГСИ. Государственный поверочный эталон и государственная пове-
рочная схема для средств измерений плоского угла».
ГОСТ 9392-89 «Уровни рамные и брусковые. Технические условия».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
ОАО «Калибр», 129085, г. Москва, ул. Годовикова, 9
Тел.: (495) 615-36-75, Тел/факс: (495) 687-27-56, 687-27-47, 615-81-20
E-mail:
, адрес в Интернет:
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»
Аттестат аккредитации № 30004-08 от 27.06.2008 г.
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail:
, адрес в Интернет:
Ф.В. Булыгин
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологии
м.п.
«___»_______________ 2012 г.
