Комплексы аппаратно-программные для определения геометрических параметров рельсовой колеи АПК \"Профиль, ГРСИ 33047-06
Номер госреестра:
33047-06
Наименование СИ:
Комплексы аппаратно-программные для определения геометрических параметров рельсовой колеи
Обозначение типа:
АПК \"Профиль
Производитель:
ФГБОУ ВПО "Сибирский государственный университет путей сообщения" (СГУПС), г.Новосибирск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.07.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 25716
об утверждении типа средств измерений
лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы аппаратно-программные для определения геометрических парамет-
ров рельсовой trial АПК «Профиль»
Назначение средства измерений
Комплексы аппаратно - программные для определения геометрических параметров
рельсовой колеи АПК «Профиль» (далее - комплексы) предназначены для измерений геомет-
рических параметров рельсовой колеи (координат, относительных высот, расстояний, шабло-
на, рихтовки, уровня и просадки).
Описание средства измерений
Принцип работы комплекса основан на координатном способе и непрерывной регист-
рации информации при его движении: координат; относительных высот; расстояний; измере-
ний ширины колеи (шаблона); текущего курсового угла (рихтовок); поперечных и продольных
уклонов (уровня и просадки) по которым вычисляются геометрические параметры пути.
Комплекс представляет собой ходовую тележку, состоящую из разборной алюминие-
вой рамы круглого сечения, на колесах из инструментальной стали. На раме установлена
платформа для крепления блока пространственной ориентации и аккумулятора, предусмотре-
ны крепления для установки вехи, на которой размещается антенна и спутниковый приемник.
Крепления расположены по краям рамы и в середине для установки вехи над головками рель-
сов и по их оси. Колеса крепятся к вилкам, закреплённым на штанге рамы. Колесные базы ви-
лок не одинаковы. Их длина составляет 240 и 1000 мм (измерительная база). Для перемещения
тележки служит съемная ручка, устанавливаемая в середине рамы. Ручка вращается относи-
тельно вертикали на 360º.
Внутри рамы расположен датчик измерений шаблона, представляющий собой потен-
циометр с редуктором преобразования линейного перемещения во вращательное движение,
механически связанный с подвижной подпружиненной штангой. Выходным сигналом датчика
является напряжение, амплитуда которого пропорциональна относительному линейному сме-
щению мерных колес.
На вилке установлен датчик расстояний, состоящий из мерного колеса и лимба с
двумя оптронными парами – счётчика оборотов. При вращении колеса импульсы передаются
в контроллер для определения пройденного пути через известный размер диаметра мерного
колеса.
На платформе ходовой тележкизакреплен аккумулятор, контроллер и блок
пространственной ориентации (БПО), включающий в себя:
- два волоконных датчика вращения, ось чувствительности одного из которых распо-
ложена в азимутальной плоскости, а второго - совпадает с продольной осью Комплекса;
- акселерометр, ось чувствительности которого расположена под углом 90º к вектору
движения (обеспечивает определение угла наклона поперечной оси БПО к горизонту);
- интерфейс.
БПО измеряет приращение угловой ориентации относительно исходного положения.
Контроллер служит для приема и исполнения команд от карманного персонального
компьютера (КПК), считывания информации с датчиков и передачи информации в КПК.
КПК, закрепленный на вехе (на руке или ручке перемещения Комплекса), управляет
работой комплекса, накоплением и отображением измеряемых параметров, проведением рег-
ламентных работ (установка начальных данных, калибровка, настройка).
Два спутниковых приемника геодезического класса устанавливаются: один - на ходо-
вой тележке комплекса, другой – (используемый как базовая станция) на пункте государст-
венной геодезической сети.
Окончательные результаты измерений получают после совместной обработки данных,
полученных с КПК и со спутниковых приемников.
Лист 2
Всего листов 5
Место знака утверждения типа

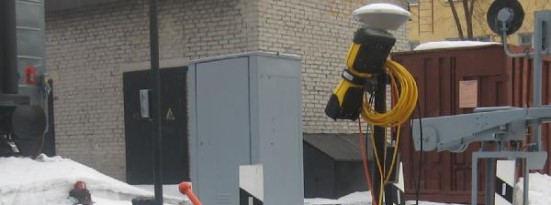

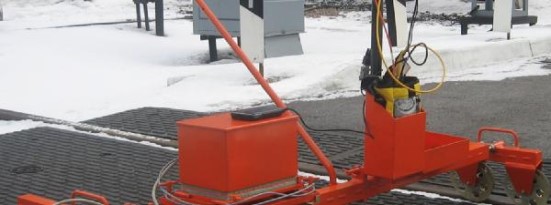

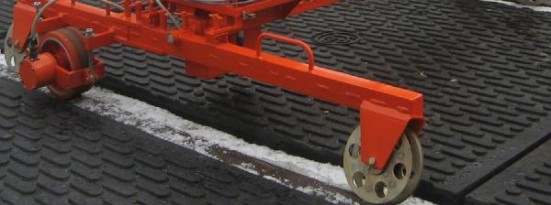

Рисунок 1 – Внешний вид комплекса
Алгоритм вычис-
ления цифрового
идентификатора
MD5
MD5 (RFC1321)
ние про-
ное наименование
сии про-
кода
Программное обеспечение
Уровень защиты программного обеспечения по МИ 3286-2010 – С.
Идентификационные данные программного обеспечения
Наименова- Идентификацион- Номер вер-
Контрольная сум-
граммного программного граммного
ма исполняемого
обеспеченияобеспеченияобеспечения
RailScopellRailScopell.exe
6.10
001c94434fdb9081a
db8d846fec15748
GiroCurves.exe
1.0
Определе-
ние геомет- ca61f5c05594208f8
рических c5358be3a3800df
параметров
30
±
10
9,999
±
25
100
±
0,01
1505÷1560
Метрологические и технические характеристики
Верхний предел измерений координат, км
Пределы допускаемой погрешности измерений координат на
1 км, мм
Верхний предел измерений относительных высот, км
Пределыдопускаемойпогрешностиизмеренийвысоты
на 1 км, мм
Верхний предел измерений расстояний, км
Пределы допускаемой относительной погрешности измерений
расстояний, %
Диапазон измерений шаблона, мм
Пределы допускаемой абсолютной погрешности измерений
шаблона, мм
±
1
Лист 3
Всего листов 5
± 30
±
0,019
0 ÷ 360
±
0,2
±
15 (
±
268)
±
0,5
-
12
+
0,6
7,2
1560
´
1000
´
2000
45
Диапазон измерений уровня, ….°
Пределы допускаемой абсолютной погрешности измерений
уровня, ….°
Диапазон измерений рихтовки, ….°
Пределы допускаемой абсолютной погрешности измерений
рихтовки, ….°
Диапазон измерений просадки, …° (‰)
Пределы допускаемой относительной погрешности измерений
просадки, ‰
Электропитание – аккумуляторная батарея:
- напряжение, В
- емкость, А
×
ч
Габаритные размеры, мм, не более
Масса, кг, не более
Комплекс эксплуатируется на открытом воздухе в климатиче-
ских условиях по гр. Д3 ГОСТ Р trial-2008 со следующим уточнени-
ем:
- температура окружающего воздуха,
о
С
+
20
(20
-
25
);
95
ручное
0,5÷5
6
3000
- верхнее значение относительной влажности при плюс 25
°
С
и более низких температурах, без конденсации влаги, %
Перемещение тележки вдоль железнодорожной колеи
Скорость перемещения тележки, км/ч
Средний срок службы, лет, не менее,
Средняя наработка на отказ, ч, не менее
Время непрерывной работы без зарядки аккумуляторной бата-
реи, ч, не менее
Время установления рабочего режима, мин, не более
8
8
Знак утверждения типа
наносят на специальную табличку на боковой панели ходовой тележки Комплекса методом
лазерной гравировки и на титульные листы эксплуатационных документов – типографским
способом.
Комплектность средства измерений
1
1
1
1
Обозначение
Количество
Примеча-
ние
Наименование
Тележка ходовая
Блок пространственной ори-
ентации
Ручка съемная
ВМНИ.318692.002-
01
ВМНИ.318692.002-
06
ВМНИ.318692.002-
05
ТУ 32 ЦП 790-93
ВМНИ.318692.002-07
-
1
1
1
1
ВМНИ.318692.002-ЗИ
Шаблон путеизмерительный
Чехол для транспортировки
Веха
Батарея аккумуляторная (АБ)
Устройство для подзарядки
АБ
Комплект ЗИП
1
Compaq IPAQ
Лист 4
Всего листов 5
ОС
Microsoft
1 Pocket PC
2002
Trimble 5700
Компьютер персональный кар-
манный (КПК)
Xscale 400/64Mb/48Mb/ TFT,
320
´
240. CompactFlash (тип I
и II), PC карты
Приемник спутниковый гео-
дезического класса
(Согласно специфика-
ции 643.ВМНИ.
0318692.002)
Госреестр
2№ 21607-
01
(компакт-
1
д
и
ск)
ВМНИ.318692.002РЭ
ВМНИ.318692.002МП
Комплект программного
обеспечения на платформе ОС
Windows 2000 или Windows
XP
Руководство по эксплуатации
Методика поверки
1
1
Поверка
осуществляется по документу ВМНИ.318692.002МП “Комплексы аппаратно - программные
для определения геометрических параметров рельсовой колеи АПК «Профиль». Методика
поверки”, утвержденным ФГУП «СНИИМ» в июле 2005 г.
Эталоны: стенд - имитатор рельсовой колеи «СИРК» (ГОСРЕЕСТР № 29465-05).
Сведения о методиках (методах) измерений
ВМНИ.318692.002РЭ “Комплекс аппаратно – программный для определения геомет-
рических параметров рельсовой колеи АПК «Профиль». Руководство по эксплуатации”.
Нормативные и технические документы, устанавливающие требования к комплексам
аппаратно – программным для определения геометрических параметров рельсовой ко-
леи АПК «Профиль»
1 Р 32-110-98 Руководство по установлению номенклатуры контролируемых парамет-
ров и средств измерений на железнодорожном транспорте, подлежащих государственному
метрологическому контролю и надзору
2 ВМНИ.318692.002ТУ Комплексы аппаратно – программные для определения гео-
метрических параметров рельсовой колеи АПК «Профиль». Технические условия
3 ГОСТ 8.016-81 Государственная система обеспечения единства измерений. Государ-
ственный первичный эталон и государственная поверочная схема для средств измерений
плоского угла
4 МИ 2060-90 ГСИ. Государственная поверочная схема для средств измерений длины
в диапазоне 1
´
10
-6
÷50 м
5 ГОСТ 8.503-84 ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне 24÷75000 м
6 МИ 2292-94 Рекомендация. ГСИ. Государственная поверочная схема для средств
измерений разностей координат по сигналам космических навигационных систем
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
При осуществлении производственного контроля над соблюдением установленных
законодательством Российской Федерации требований промышленной безопасности к экс-
плуатации опасного производственного объекта.
Лист 5
Всего листов 5
Изготовитель
Федеральное государственное бюджетное образовательное учреждение высшего про-
фессионального образования «Сибирский государственный университет путей сообщения»
(СГУПС)
Адрес: 630049, г. Новосибирск-49, ул. Дуси Ковальчук, 191
Тел. (383)2- 287591
E-mail:
Испытательный центр
Государственный центр испытаний средств измерений СНИИМ (ГЦИ СИ СНИИМ),
Юридический адрес: 630004, г. Новосибирск, пр. Димитрова, 4,
Тел.(383) 210-08-14, факс (383) 210-13-60, электронная почта
,
номер аттестата аккредитации: 30007-09
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.Булыгин
МП
«__» _____________ 2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 58608-14 | Комплексы программно-технические микропроцессорной системы автоматизации пожаротушения "Шнейдер Электрик" | Нет данных | ООО НПФ "Экситон-автоматика", г.Уфа | 2 года | Перейти |
| 80744-20 | Комплексы топливозаправочные | ТЗК-100М-СТМВ | Общество с ограниченной ответственностью "ДЕЛОВОЙ СОЮЗ" (ООО "ДЕЛОВОЙ СОЮЗ"), д. Борисово, Московская обл. | 3 года | Перейти |
| 52759-13 | Система измерений количества и параметров свободного нефтяного газа ПТБ 10 ОАО "ВЧНГ" | Нет данных | ЗАО НИЦ "Инкомсистем", г.Казань | 4 года | Перейти |
| 42465-09 | Измерители параметров изоляции многофункциональные | MI 3200, MI 3201, MI 3202 | Фирма "METREL d.d.", Словения | 1 год | Перейти |
| 11842-89 | Комплексы для измерения влажности воздуха доменного дутья | КВД-201М | Завод "Теплоприбор", г.Челябинск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
