Номер госреестра:
33008-06
Наименование СИ:
Термометры биметаллические
Обозначение типа:
ТБ
Производитель:
Компания "BD", Индия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.03.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 25730
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термометрыбиметаллические ТБ
Назначение средства измерений
Термометры биметаллические ТБ предназначены для измерения температуры газовых и жид-
ких сред.
Описание средства измерений
Принцип действия термометра основан на различии температурных коэффициентов линейно-
го расширения двух прочно соединенных между собой и примерно одинаковых по толщине
металлов. При изменении температуры биметаллическая спираль изгибается в сторону мате-
риала с меньшим коэффициентом линейного расширения, изгиб передается на указатель шка-
лы и служит для определения температуры.
Термометры ТБ имеют модификации, отличающиеся друг от друга диапазонами измерений
температуры, классом точности, конструктивным оформлением (диаметр корпуса, длина
штока). Термометры ТБ изготавливаются в 4-х конструктивных исполнениях (радиальное,
осевое, угловое и поворотно-откидное).

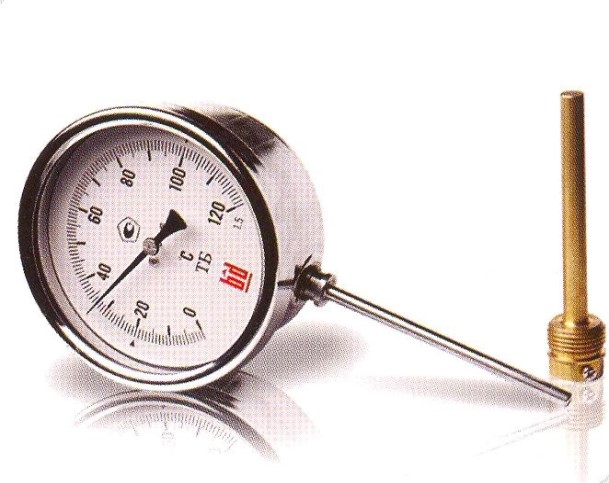

рис.1 Вид Термометра биметаллического ТБ
Программное обеспечение – отсутствует.
Лист № 2
всего листов 3
Метрологические и технические характеристики
Диапазоны показаний (измерений) температуры, °С:
-70 …30(-60…20)
-50…50(-40…40)
-50 …100(-30…80)
-50…150(-30…130)
-30…170(-10…150)
-30 …120(-10…100)
-30 …70(-20…60)
-30 …50(-20…40)
-20 …180( 0…160)
-20…100(-10…90)
-20 …80(-10…70)
-20 …60(-10…50)
0…50(10…40)
0…60(10…50)
0-80(10…70)
0…100(10…90)
0…120(10…110)
0…150(20…130)
0…200(20…180)
0…250(30…220)
0…300(30…270)
0…400(50…350)
0…500(50…450)
0…600(100…500)
Пределы допускаемой приведенной погрешности термометра, %:
±
1,0;
±
1,5 (
±
1,6);
±
2,5
(Класс точности согласно EN 13190 кл.1 и кл.2).
Вариация показаний не превышает приведенной погрешности термометра.
Габаритные размеры, мм:
Номинальный диаметр корпуса63; 80; 100; 125; 150 (160)
Диаметр штока6; 8; 9,5; 10; 12
Длина штока40; 60; 80; 100; 150; 200; 250; 300; 350; 400; до 2000;
Масса, г: от 130 до 980.
Материал корпуса – нержавеющая сталь.
Условия эксплуатации:
-
диапазон температур окружающего воздуха,°С
-
относительная влажность, %
-
атмосферное давление, кПа
минус 40 - 60
до 98
84 - 106,7
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта и на циферблат термометра
методом печати.
Комплектность средства измерений
Термометр биметаллический ТБ1 шт.
Упаковка упаковочный пакет/картонная коробка
Паспорт 1 экз. на партию не более 25 приборов,
(поставляемых в один адрес )
Методика поверки 203-0042-20061 экз. на партию
В зависимости от модификации в основной комплект может входить термогильза (термоста-
кан), а также возможна дополнительная комплектация термометров с номинальными диамет-
рами корпуса 100 и 150(160) мм электроконтактами.
Поверка
осуществляется по методике поверки МП 203-0042-2006 «Термометры биметаллические ТБ
компании «BD», Индия. Методика поверки», утвержденным ГЦИ СИ «ВНИИМ им. Д.И.
Менделеева» в октябре 2006 г.
Лист № 3
всего листов 3
Основные средства поверки: образцовые платиновые термометры сопротивления 3-го разряда
ЭТС 100, термостат типа 814, термостат нулевой, термостат ТР1М-300, термостат солевой.
Сведения о методиках (методах) измерений
Методы измерений изложены в паспорте « Термометры биметаллические ТБ»
Нормативные и технические документы, устанавливающие требования к термометрам
биметаллическим ТБ
ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температуры»
Техническая документация компании «BD», Индия
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
выполнение работ по оценки соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации обя-
зательным требованиям.
Изготовитель
Компания «BD», Индия
Адрес: Plot№87/87A,G.I.D.C.-Phase-1, Vapi-396195, India
Заявитель
ООО «БД»
Адрес: 105318 Москва, ул.Щербаковская, д.3, стр.1; тел.:+7(495)2257307, факс+7(495)7716495
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», регистрационный № 30001-10,
190005, г. Санкт - Петербург, Московский пр., 19, тел.: (812) 251-76-01, факс: (812) 713-01-14,
e-mail:
,
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииЕ.Р.Петросян
М.п.«___» _________2012 г.
