Устройства для измерения длины рельсовой плети СТК-РП, ГРСИ 32964-06
Номер госреестра:
32964-06
Наименование СИ:
Устройства для измерения длины рельсовой плети
Обозначение типа:
СТК-РП
Производитель:
ФГБОУ ВПО "Сибирский государственный университет путей сообщения" (СГУПС), г.Новосибирск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.05.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 25590
об утверждении типа средств измерений
лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства для измерения длины рельсовой плети СТК-РП
Назначение средства измерений
Устройства для измерения длины рельсовой плети СТК-РП (далее - устройства)
предназначены для измерения текущей длины ферромагнитных материалов при сварке
рельсовой нити и контроля геометрических параметров (коротких неровностей).
Описание средства измерений
Устройство состоит из опорного (центрирующего) ролика, связанного с измери-
тельным роликом, соединённым валом с датчиком оборотов.
Принцип действия устройства основан на одометрическом способе измерений
длины пути с температурной коррекцией. Измеряемый железнодорожный рельс, про-
ходя по мерному ролику, прижимаемому к рельсу тяговым магнитом, вращает опорный
и мерный ролики. Опорный ролик постоянно удерживает связанный с ним мерный ро-
лик в центре рельса. Число оборотов мерного ролика измеряется датчиком числа обо-
ротов. Сигнал с выхода датчика числа оборотов, пропорциональный измеряемой длине,
подаётся на устройство для отображения информации. Алмазное напыление на рабочих
поверхностях дисков обеспечивает надежное сцепление мерного ролика (без проскаль-
зывания) с поверхностью измеряемого рельса.
Место нанесения знака
утверждения типа

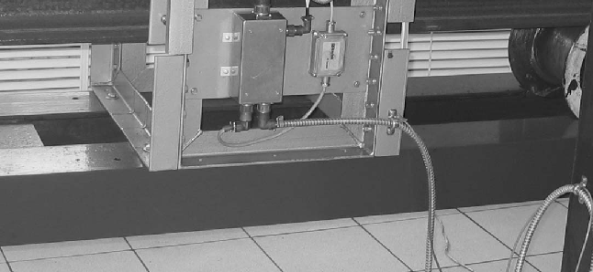

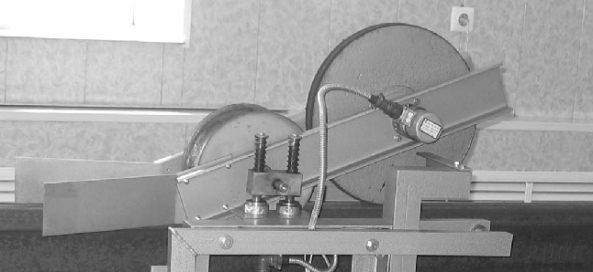

Рисунок 1 - общий вид
Лист № 2
Всего листов 3
стационарный
0-1000
±0,005
2
– 40…120
± 1
33
-
)
(220
+
22
;
(50±1)
700
800х600х600
50
(
20
+
15
-
10
)
Метрологические и технические характеристики
тип устройства
диапазон измерений длины, м
пределы допускаемой относительной погрешности измерений
длины, %
дискретность съема информации, мм
диапазон измерений температуры, °С
пределы допускаемой абсолютной погрешности измерений
температуры, °С
питание от сети переменного тока:
- напряжением, В
- частотой, Гц
потребляемая мощность, В
×
А, не более
габаритные размеры измерительного блока СТК-РП мм, не
более
масса, кг, не более
Устройства эксплуатируется в закрытом помещении со сле-
дующим уточнением:
- рабочий диапазон температур,
°
С
- верхнее значение относительной влажности при плюс 25
°
С
и более низких температурах, без конденсации влаги, %
средний срок службы, лет, не менее
режим работы
80
5
круглосуточный
Знак утверждения типа
Знак утверждения типа наносят на специальную табличку на боковой панели
измерительного блока методом лазерной гравировки и на титульные листы эксплуата-
ционных документов – типографским способом.
1
-
1
THERMALERT
1
-
Распределительное устройство
1
Кол-воПримечание
Комплектность средства измерений
ОбозначениеНаименование
Измерительный блок СТК-РП с
ВМНИ.318692.003-01преобразователем температуры
Thermalert
Устройство для отображения ин-
формации
Преобразователь температуры по
инфракрасному излучению
Сетевой
фильтр
1
1
1
Соединительный кабель
Блок питания
Шнур сетевой
Комплект ЗИП
Руководство по эксплуатации
1
ВМНИ.318692.003-04
ВМНИ.318692.003-03
-
ВМНИ.318692.003-ЗИ
ВМНИ.318692.003РЭ
ВМНИ.318692.003МП
Методика поверки
1
Лист № 3
Всего листов 3
Поверка
осуществляется по документу ВМНИ.318692.003МП “Устройства для измерения дли-
ны рельсовой плети СТК-РП. Методика поверки”, утвержденному ФГУП «СНИИМ» в
январе 2006 г.
Эталоны: лента измерительная 3 разряда по ГОСТ 7052.
Сведения о методиках (методах) измерений
ВМНИ.318692.003РЭ “Устройства для измерения длины рельсовой плети СТК-
РП. Руководство по эксплуатации”.
Нормативные и технические документы, устанавливающие требования к устрой-
ствам для измерения длины рельсовой плети СТК-РП
1. ВМНИ.318692.003ТУ “Устройство для измерения длины рельсовой плети
СТК-РП”.
2. МИ 2060-90 “ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне 1·10
-6
÷ 50 м и длин волн в диапазоне 0,2 ÷ 50 мкм”.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
При выполнении работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным требованиям.
Изготовитель
Федеральное государственное бюджетное образовательное учреждение высшего
профессионального образования «Сибирский государственный университет путей
сообщения» (СГУПС)
630049, г. Новосибирск-49, ул. Дуси Ковальчук, 191.
Тел. (383)2- 287591, E-mail:
Испытательный центр
Государственный центр испытаний средств измерений СНИИМ
(ГЦИ СИ СНИИМ), номер аттестата аккредитации: 30007-09
Юридический адрес: 630004, г. Новосибирск, пр. Димитрова, 4.
Тел.(383) 210-08-14, факс (383) 210-13-60, E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
МП
«__» _____________ 2012 г.
