Номер госреестра:

32960-06

Наименование СИ:

Измерители давления специальные

Обозначение типа:

ИДС-2-1

Производитель:

ОАО "Утес", г.Ульяновск

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

16.01.2023

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 25546

об утверждении типа средств измерений

Лист № 1

всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измеритель давления специальный ИДС-2-1

Назначение средства измерений

Измеритель давления специальный ИДС-2-1 (далее – измеритель давления) предна-

значен для измерения абсолютного давления по каналу Р1 в диапазоне от 6,7 до 1100 гПа (от 5

до 825 мм рт. ст.), по каналу Р2 в диапазоне от 13 до 2800 гПа (от 10 до 2100 мм рт.ст.), а так-

же разности давлений

Р каналов Р1 и Р2 в диапазоне от 0 до 2794 гПа (от 0 до 2095 мм

рт.ст.). Измеритель обеспечивает также измерение абсолютного давления в по каналу Р1 в

единицах измерения высоты: в метрах и футах, а по разности давлений

Р каналов Р1 и Р2 – в

единицах измерения скорости: в км/ч и узлах. Измеритель применяют в лабораторных усло-

виях для проверки аэрометрических приборов и устройств.

Описание средства измерений

Измеритель давления специальный ИДС-2-1 представляет собой прямоугольную кар-

касную конструкцию. Несущими элементами конструкции является передняя и задняя панель,

а также боковые стенки.

На одной из стенок установлен блок питания. На задней панели размещёны два моду-

ля давления. На специальном поворотном шасси установлены плата индикации, плата усили-

телей, плата контроллера программируемого и плата контроллера ввода-вывода.

Сверху и снизу измеритель закрыт крышками, а боковые стенки – фальшпанелями.

Ручка служит для переноски измерителя и регулирования уровня его на столе.

Измеритель работает следующим образом.

Под воздействием измеряемого давления меняется выходная частота модуля давле-

ния. Информация о частоте и температуре преобразуется в цифровые коды, необходимые для

вычисления измеренного давления. Сюда же поступают индивидуальные для каждого модуля

давления, коэффициенты аппроксимации. Вычисление давления производится с помощью

степенных полиномов и выдается на шестиразрядный индикатор в миллиметрах ртутного

столба или гектопаскалях, в метрах или футах, в км/ч или узлах в зависимости от положения

переключателя на передней панели измерителя.

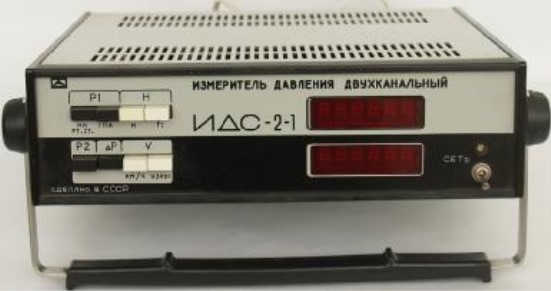

Внешний вид измерителя представлен на рисунке 1.

Рисунок 1

Место

пломбирования

Место

пломбирования

Лист № 2

всего листов 4

Наименование ПО

Идентификаци-

онное наимено-

вание ПО

Номер версии

ПО

Программное обеспечение

Состав программного обеспечения (ПО) измерителя давления - метрологически зна-

чимое встроенное программное обеспечение (ВПО).

ВПО, влияющее на метрологические характеристики, установлено в энергонезависи-

мую память контроллера КП (КПИДС) в производственном цикле на заводе-изготовителе и в

процессе эксплуатации изменению не подлежит (уровень защиты "А" по МИ 3286-2010).

Метрологические характеристики нормированы с учетом ВПО.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

IDS2. Резидентная

программа ИДС-2-1

9П.00024-01 12

03-1(2)

не использу-

ется

Цифровой иденти-

фикатор ПО (кон-

трольная сумма ис-

полняемого кода)

–

Алгоритм вычис-

ления цифрового

идентификатора

ПО

степенной поли-

ном

измерений

Метрологические и технические характеристики

Основные метрологические и технические характеристики средства

ИДС-2-1 приведены в таблице 2.

Диапазон измерений абсолютного давления канала Р1, гПа (мм рт. ст.)

Диапазон измерений разности давлений

Р, гПа (мм рт. ст.)

Диапазон измерений барометрической высоты, м (фут)

Диапазон измерений приборной скорости, км/ч (уз)

± 0,47 (± 0,35)

± 1,2 (± 0,9)

Таблица 2

Характеристика

Диапазон измерений абсолютного давления канала Р2, гПа (мм рт. ст.)

Значение

от 6,7 до 1100

(от 5 до 825)

от 13 до 2800

(от 10 до 2100)

от 0 до 2794

(от 0 до 2095)

от минус 600 до

плюс 32000

(от минус 1960 до

плюс 104900)

от 0 до 1900

(от 0 до 1026)

Пределы допускаемой погрешности измерений абсолютного давления

канала Р1, гПа (мм рт. ст.)

Пределы допускаемой погрешности измерений абсолютного давления

канала Р2, гПа (мм рт. ст.):

- в диапазоне от 13 до 1100 гПа (от 10 до 825 мм рт.ст.)

- в диапазоне св. 1100 до 2800 гПа (св. 825 до 2100 мм рт.ст.)

± 0,67 (± 0,5)

± 0,80 (± 0,6)

Пределы допускаемой погрешности измерений разности давлений

Р,

гПа (мм рт. ст.)

Пределы допускаемой погрешности измерений барометрической высоты,

м (фут)

Пределы допускаемой погрешности измерений приборной скорости, км/ч

(уз)

Время технической готовности, мин, не более

Питание в сети переменного тока напряжением, В

.частотой, Гц

Потребляемая мощность, В·А, не более

Масса (без монтажных и запасных частей), кг, не более

Срок службы, лет

Габаритные размеры (длина, ширина, высота), мм, не более

± (от 4 до 384)

(± (от 15 до 1261))

± (от 1,5 до 40)

(± от 0,8 до 22)

220

+22

-33

50±1

345

380

Лист № 3

всего листов 4

По устойчивости к климатическим воздействиям измеритель соответствуют исполне-

нию УХЛ категории размещения 4.2 по ГОСТ 15150-69.

Знак утверждения типа

Знак утверждения типа наносится на первый лист «Технического описания и инст-

рукции по эксплуатации» 6Г2.832.034 ТО.

Способ нанесения знака – типографский.

Комплектность средства измерений

В комплект поставки измерителя входит:

- измеритель давления ИДС-2-1 -1шт.;

- вилка РП15-32 ШВКВ ГЕО.364.160 ТУ -2шт.;

- вставка плавкая ВП1-1-0,5 А-250В ОЮО.480.003 ТУ -3шт.;

- формуляр 6Г2.832.034 ФО -1шт.;

- техническое описание и инструкция по эксплуатации 6Г2.832.034 ТО -1шт.;

- методика поверки 6Г2.832.034 И7 -1шт..

Поверка

Поверку осуществляют по методике, изложенной в 6Г2.832.034 И7, утвержденной

ГЦИ СИ ФГУ «Ульяновский ЦСМ» 30.06.2006г.

Основные средства поверки:

- образцовый манометр абсолютного давления МПА-15;

- ресивер объемом 0,5-1л;

- блок насосов БН-М ЩП0.296.202 ТУ;

- компрессор С8-45А ТУ 22-1773-69;

- фильтр ФСВ6-1 ГОСТ 14683-79;

- секундомер СОПпр-2а-3-110 ГОСТ 5072-79.

Сведения о методиках (методах) измерений

Сведения о методиках (методах) измерений содержатся в Руководстве по эксплуата-

ции 6Г2.832.034 РЭ.

Нормативные и технические документы, устанавливающие требования к измерителю

давления специальному ИДС-2-1

1._ГОСТ 17433-80 «Промышленная чистота. Сжатый воздух. Классы загрязненно-

сти».

2._6Г2.832.034 ТУ «Измеритель давления специальный ИДС-2-1. Технические усло-

вия».

3._ГОСТ 14683-79 «Блоки фильтров со стабилизаторами давления воздуха к прибо-

рам для контроля линейных размеров».

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

Осуществление производственного контроля за соблюдением установленных законо-

дательством Российской Федерации требований промышленной безопасности к эксплуатации

опасного производственного объекта

Изготовитель

Открытое акционерное общество «Утес» (ОАО «Утес»)

Адрес: 432002, г. Ульяновск, ул. Крымова, 14.

Тел.: (8422) 42-63-94, факс (8422) 42-17-86

E-mail:

info@utyos.ru

Лист № 4

всего листов 4

Испытательный центр

ГЦИ СИ ФГУ «Ульяновский ЦСМ»

Адрес: 432002 г. Ульяновск, ул. Урицкого, 13.

Тел/факс: (8422) 46-42-13, 43-52-35, e-mail:

csm@ulcsm.ru

Аттестат аккредитации № 30057 – 10, действителен до 01.05.2015.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

М.П."___" _____________ 2013 г.
