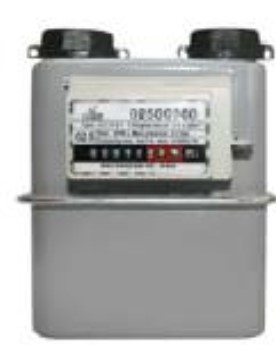

Счетчики газа диафрагменные G (мод. GS-78-02.5A, GS-77-04A, GS-77-04B, GS-84-04C, GS-84-04D, GS-79-06A, GS-84-06C, GS-76-010.A), ГРСИ 32913-06
Номер госреестра:
32913-06
Наименование СИ:
Счетчики газа диафрагменные
Обозначение типа:
G (мод. GS-78-02.5A, GS-77-04A, GS-77-04B, GS-84-04C, GS-84-04D, GS-79-06A, GS-84-06C, GS-76-010.A)
Производитель:
Фирма "Gas Souzan", Иран
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.07.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 25522
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счётчики газа диафрагменные типа «G» (мод. GS-78-02,5А; GS-77-04А; GS-77-
04В; GS-84-04С; GS-84-04D; GS-79-06А; GS-84-06С; GS-76-010А).
Назначение средства измерений
Счётчики газа диафрагменные типа «G» (мод.GS-78-02,5А; GS-77-04А; GS-77-04В; GS-
84-04С; GS-84-04D; GS-79-06А; GS-84-06С; GS-76-010А) (далее - счетчики) предназначены
для измерения и учёта объёма прошедшего через счётчик природного или сжиженного газов.
Описание средства измерений
Принцип действия работы счетчиков основан на заполнении с последующим
вытеснением измеряемой среды герметичных камер счетчика. Поступательное движение
подвижной диафрагмы, разделяющей камеры, через передаточный механизм передается на
счетное устройство, которое фиксирует объём газа, прошедший через счетчик
Счётчик содержит измерительный механизм с двумя диафрагмами и шиберным распре-
делением. Объём газа, протекающий через счётчик, определяется объёмом измерительных
камер с диафрагмами, изменяющими форму и совершающими возвратно-поступательное
движение, и чисел перемещений диафрагм, которые переносятся рычажной передачей на кри-
вошипный механизм и шиберный распределитель.
Роликовое отсчётное устройство восьмиразрядное. Пять разрядов на чёрном фоне отсчи-
тывают объём газа в метрах кубических, три разряда на красном фоне – в дециметрах кубиче-
ских.
Для предотвращения обратного хода измерительного механизма в кривошипном меха-
низме предусмотрен предохранительный штифт. Измерительные диафрагмы изготовлены из
синтетических материалов и имеют длительный срок службы.
В счётчике газа применены материалы, устойчивые к воздействию газов.
Пломбирование осуществляется путем установки под крепежный винт крышки,
закрывающей счетное устройство, пломбы.
Лист № 2
всего листов 3
Метрологические и технические характеристики
± 3
± 3
± 3
± 3
± 3
± 3
± 3
± 3
50
50
50
50
50
50
50
50
200
200
200
200
200
200
200
200
Габаритные раз-
меры, не более
мм
лет
20
20
20
20
20
20
20
20
НаименованиеЕд.
параметровизм.
G 2,5
(GS-78-
02.5А)
2,5
4,0
0,025
G 4 А
(GS-77-
04А)
4
6,0
0,04
G 4 В
(GS-77-
04В)
4
6,0
0,04
G 4 С
(GS-84-
04С)
4
6,0
0,04
G 4 D
(GS-84-
04D)
4
6,0
0,04
G 6 А
(GS-79-
06А)
6
10,0
0,06
G 6 С
(GS-84-
06С)
6
10,0
0,06
G 10
(GS-76-
010А)
10
16
0,1
%
± 1,5
± 1,5
± 1,5
± 1,5
± 1,5
± 1,5
± 1,5
± 1,5
º С
º С
- 30
+ 60
- 40
+ 70
- 30
+ 60
- 40
+ 70
- 30
+ 60
- 40
+ 70
- 30
+ 60
- 40
+ 70
- 30
+ 60
- 40
+ 70
- 30
+ 60
- 40
+ 70
- 30
+ 60
- 40
+ 70
- 30
+ 60
- 40
+ 70
Па
Номин. расход Q
н
м
3
/ч
Макс.расход, Q
max
м
3
/ч
Мин. расход Q
min
м
3
/ч
Пределы допус-
каемой относи-
тельной погреш-
ности от Q
min
до
0,1 Q
н
от 0,1Q
н
до Q
max
%
Максимальное
рабочее избыточ-кПа
ное давление
Температура ра-
бочей среды
Температура ок-
руж. среды
Максимальная
потеря давления
Ёмкость отсчёт
устройства
Trial, не болеекг
5 цифр
+3 дес.
2,1
220 х
195 х
160
5 цифр
+3 дес.
2,1
260 х
235 х
175
5 цифр
+3 дес.
3,2
230 х
245х
160
5 цифр
+3 дес.
3,2
220 х
195х
160
5 цифр
+3 дес.
3,2
230 х
245 х
195
5 цифр
+3 дес.
6,7
340х
338х
215
5 цифр
+3 дес.
6,7
225х
305х
180
6 цифр
+2 дес.
9,5
420х
405х
235
Срок службы,
не менее
Знак утверждения типа
наносят на эксплуатационную документацию и на маркировочную табличку, расположенную
на корпусе счётчика.
Комплектность
В комплект поставки счетчиков входят:
-счетчик (в соответствии с заказом) – 1шт.
-паспорт – 1 экз.
-комплект присоединительных наконечников (доп. заказ) – 1 экз.
Поверка
осуществляется по документу «Государственная система обеспечения единства измерений.
Счетчики газа. Методика поверки» ГОСТ 8.324-2002.
Перечень средств измерений, применяемых при поверке:
- установка для поверки счётчиков газа, пг ± 0,5 %.
Сведения о методиках (методах) измерений
изложены в р. 2 «Использование по назначению» «Руководство по эксплуатации. Счетчики газа
диафрагменные типа «G» (мод.GS-78-02,5А; GS-77-04А; GS-77-04В; GS-84-04С; GS-84-04D;
GS-79-06А; GS-84-06С; GS-76-010А)».
Лист № 3
всего листов 3
Нормативные и технические документы, устанавливающие требования к счётчикам
газа диафрагменным типа «G» (мод.GS-78-02.5А; GS-77-04А; GS-77-04В; GS-84-04С; GS-
84-04D; GS-79-06А; GS-84-06С; GS-76-010А)
1. ГОСТ Р 8.618-2006. ГСИ. Государственная поверочная схема для средств измерений объ-
емного и массового расходов газа.
2. ГОСТ 8.324-2002 ГСИ. Счетчики газа. Методика поверки
3. Техническая документация фирмы-изготовителя «Gas Souzan».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
при осуществлении торговли и товарообменных операций
Изготовитель
Фирма «Gas Souzan», Исламская Республика Иран,
Gas Souzan St., Industrial zone, Najafabad, Isfahan, IRAN
P.O.Box: 85135-335 Tel: +98 (332) 244660 (10 lines)
Fax: +98 (331) 2444313? E-mail:
Заявитель
ООО «ГСА-ПГО»
344000, г. Ростов-на-Дону, ул.Мечникова, д.114/134, оф.304
тел. 8 (863) 227-51-78
Испытательный центр
ГЦИ СИ ФБУ «ЦСМ Татарстан»
Аттестат аккредитации ГЦИ № 30065-09 действителен до 01 декабря 2014 г.
420029, г. Казань, ул. Журналистов, 24
тел/факс 8 (843) 291-08-33
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Е.Р. Петросян
МП
«____»____________2012 г.
