Приложение к свидетельству № 53672/1
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакциях, утвержденных приказами Росстандарта № 299 от 06.03.2014 г.,
№ 637 от 04.06.2015 г. № 1786 от 29.11.2016 г., № 2459 от 15.10.2019 г.)
Датчики давления Метран-150
Назначение средства измерений
Датчики давления Метран-150 (далее – датчики) предназначены для измерения давления
абсолютного, избыточного, разности давлений, гидростатического давления (уровня), а также
для преобразования измеренных значений давления в величины функционально связанные с
давлением: уровень и плотность жидкостей, расход жидкости, пара и газа, и обеспечивают не-
прерывное преобразование измеряемой величины в электрический выходной сигнал постоянно-
го тока 4-20 мА или 0-5 мА или/и в выходной цифровой сигнал на базе HART-протокола.
Описание средства измерений
Датчики имеют модели: 150TA, 150TAR – датчики абсолютного давления, 150CG,
150CGR,150TG, 150TGR – датчики избыточного давления, 150CD, 150CDR – датчики разности
давлений, 150L – датчики гидростатического давления (уровня).
Измерительный механизм датчиков моделей 150CG, 150CGR, 150CD, 150CDR, 150L ра-
ботает по принципу дифференциального конденсатора. Основой механизма является ёмкостная
измерительная ячейка, состоящая из двух разделительных мембран и одной измерительной
мембраны, которая установлена между двумя неподвижными пластинами конденсатора. Любое
изменение давления, воздействующего на измерительную мембрану, вызывает изменение по-
ложения измерительной мембраны и приводит к появлению разности ёмкостей, преобразуемой
в цифровой код, пропорциональный приложенному давлению.
Измерительный механизм датчиков моделей 150TA, 150TAR, 150TG, 150TGR работает
по принципу тензорезистивного эффекта. Основой механизма является тензорезистивный тен-
зомодуль на кремниевой подложке. Под воздействием давления происходит деформация тензо-
модуля, вызывая при этом изменение электрического сопротивления его тензорезисторов, пре-
образуемое в цифровой код, пропорциональный приложенному давлению.
Микропроцессор датчика корректирует цифровой код в зависимости от индивидуальных
особенностей ёмкостной ячейки или тензомодуля, а также в зависимости от температуры окру-
жающей или измеряемой среды. Откорректированный цифровой код передаётся на цифровое
индикаторное устройство (для визуализации результатов), а также на устройство, формирую-
щее стандартный аналоговый и/или цифровой выходной сигнал.
Конструкция датчиков позволяет подсоединять к ним различные типы фланцев, приме-
нять их совместно с вентильными блоками различных форм и конструкций, использовать со
специальными измерительными диафрагмами или с осредняющими напорными трубками
Annubar, а также с разделительными мембранами. Датчики имеют различные исполнения по
материалам деталей, контактирующих с измеряемой средой.
Датчики моделей 150CDR, 150CGR, 150TGR, 150TAR, 150L соответствуют уровню пол-
ноты безопасности УПБ 2 (SIL2) и УПБ 3 (SIL3) по ГОСТ Р МЭК 61508-2012.
Датчики моделей 150CG, 150TG, 150CD, 150TA имеют исполнение АС для применения
на объектах атомной энергетики.

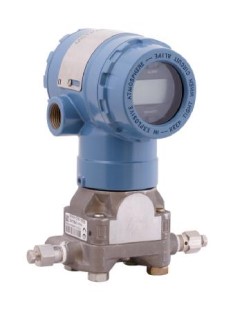

Общий вид датчика представлен на рисунке 1.
Лист № 2
Всего листов 6
Рисунок 1 – Общий вид датчиков
Пломбирование датчиков не предусмотрено.
Программное обеспечение
Датчики имеют встроенное программное обеспечение (далее – ПО), идентификационные
данные которого приведены в таблице 1.
Программное обеспечение неизменяемое и несчитываемое.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Значение
Идентификационные данные
(признаки)
Встроенное ПО моделей: 150CGR,
150TGR, 150CDR, 150TAR, 150L
Встроенное ПО
моделей: 150CG,
150TG, 150CD, 150TA
Идентификационное
наименование ПО
ct_hart7-prod.a90
123102A.ABS
5225RX_X.hex
Номер версии (идентифика-
ционный номер) ПО
не ниже 1
не ниже 178
не ниже 2.3
Цифровой идентификатор ПО
―
―
―
Таблица 1 – Идентификационные данные программного обеспечения
Лист № 3
Всего листов 6
Метрологические и технические характеристики
Наименование характеристики
Значение
Диапазоны измерений, кПа
- избыточного давления
- абсолютного давления
- разности давлений
- гидростатического давления
от -101,3
1)
до+68947,0
от 0 до 68947
от -13789 до +13789
от -2068 до +2068
Пределы допускаемой основной приведён-
ной погрешности при настройке на Р
max
, %
±0,065; ±0,075; ±0,1; ±0,2; ±0,5
Пределы допускаемой основной приведён-
ной погрешности при настройке на Р
в
, %
от ±0,065 до ±7,5
Вариация выходного сигнала
не превышает абсолютного значения допускае-
мой основной погрешности
Пределы допускаемой дополнительной при-
ведённой погрешности от изменения темпе-
ратуры окружающей среды на каждые 10
°
С
при настройке на Р
в
2)
, %/10°С
от ±0,05 до ±6,05
Предельно допускаемое рабочее избыточное
давление, МПа:
- для датчиков разности давлений
- для датчиков гидростатического давления
до 40
до 4
Изменение начального значения выходного
сигнала датчиков разности давлений при на-
стройке на Р
max
, вызванное изменением рабо-
чего избыточного давления (Р
раб
), ± %/1МПа в
зависимости от Р
раб
от 0,015 до 0,7
Нормальные условия измерений:
- температура окружающей среды,
°
С
- относительная влажность, %
- атмосферное давление, кПа
Примечания:
Р
max
– максимальный верхний предел измерений модели;
P
в
- верхний предел или диапазон измерений, на который настроен датчик (от P
max
до P
max
/100).
1)
Для атмосферного давления 101,3 кПа;
2)
Дополнительная погрешность для температурного диапазона от минус 40
°
С до плюс 85
°
С. В
диапазоне температур от минус 60
°
С до минус 40
°
С дополнительная температурная погреш-
ность увеличивается в 3 раза.
Таблица 2 – Метрологические характеристики
от 21 до 25
от 30 до 80
от 84,0 до 106,7
Лист № 4
Всего листов 6
Масса датчиков (без учёта монтажных час-
тей), кг, не более
1)
3,8– модели 150CD/CG/CDR/CGR;
1,7 – модели 150TA/TG/TAR/TGR;
10,8 – модель 150L
Климатическое исполнение по
ГОСТ 15150-69 (только для исполнения АС)
Таблица 3 – Основные технические характеристики
Наименование характеристикиЗначение
Электрическое питание, В
Сопротивление нагрузки, Ом
- аналоговый сигнал постоянного тока
от 4 до 20мА, совмещённый с цифровым сигна-
Выходной сигналлом в стандарте протокола HART;
- аналоговый сигнал постоянного тока
от 0 до5 мА
от 10,5 до 42,4 – для выходного сигнала 4-20 мА;
от 22 до 42 – для выходного сигнала 0-5 мА
от 0 до 1388 – для выходного сигнала 4-20 мА;
от 0 до 3200 – для выходного сигнала 0-5 мА
Потребляемая мощность датчика, В
×
А, не бо- 0,9 – для выходного сигнала 4-20 мА;
лее0,7 – для выходного сигнала 0-5 мА
Габаритные размеры (без учёта монтажных
частей), мм, не более
(длина × ширина × высота)
163×116×202 – модели 150CD/CG/CDR/CGR;
128×100×218 – модели 150TA/TG/TAR/TGR;
136×195×280– модель 150L
Условия эксплуатации:
- температура окружающей среды, ºС
2)
- относительная влажность, %
- атмосферное давление, кПа
Виброустойчивость по ГОСТ Р 52931-2008
от -60 до +85
100
от 84 до 106,7
УХЛ3.1 – от +5 °С до +70 °С;
У2 – от -40 °С до +80 °С;
Т3 – от -25 °С до +80 °С
группы исполнения L3, V1, V2
Вид взрывозащиты
150000 (для моделей 150СD, 150CG, 150TA,
150TG)
Средняя наработка на отказ, ч, не менее 200000 (для моделей 150CDR, 150CGR,
150TAR, 150TGR, 150L)
270000 (для исполнения АС)
- искробезопасная электрическая цепь уровня «ia»
- взрывонепроницаемая оболочка
IP66 (для моделей 150СD, 150CG, 150TA,
Степень защиты от воды и пыли по150TG)
ГОСТ 14254-2015 IP66, IP68 (для моделей 150CDR, 150CGR,
150TAR, 150TGR, 150L)
1)
Масса датчиков с корпусом электронного преобразователя из алюминия. Для датчиков с
корпусом электронного преобразователя из нержавеющей стали масса увеличивается на 2 кг.
2)
Температура окружающей среды для работы ЖКИ от минус 40 °С до плюс 80 °С. Воздейст-
вие температуры окружающей среды от минус 60 °С до минус 40 °С не приводит к поврежде-
нию ЖКИ, при этом показания индикатора могут быть нечитаемыми, частота его обновлений
снижается.
Знак утверждения типа
наносится на табличку, прикреплённую к корпусу датчика способом, принятым на предпри-
ятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства
по эксплуатации.
Лист № 5
Всего листов 6
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Примечание
В зависимости от заказа
Руководство по экс-
плуатации
Паспорт
Методика поверки
Инструкция по на-
стройке
Инструкция по на-
стройке
Монтажный кронштейн
В зависимости от заказа
Наименование
Датчик
ОбозначениеКол.
- 1 шт.
СПГК.5225.000.00 РЭ1 экз.*
СПГК.5285.000.00 РЭ1 экз.*
СПГК.5295.000.00 РЭ1 экз.
СПГК.5225.000.00 ПС1 экз.
СПГК.5295.000.00 ПС1 экз.
МП4212-012-20131 экз.
СПГК.5285.000.00 ИН1 экз.
СПГК.5295.000.00 ИН1 экз.
Монтажные части
При заказе моделей 150CD, 150CG,
150TA, 150TG
При заказе моделей 150CDR,
150CGR, 150TAR, 150TGR, 150L
При заказе моделей исполнения АС
При заказе моделей 150CD, 150CG,
150TA, 150TG, 150CDR, 150CGR,
150TAR, 150TGR, 150L
При заказе моделей исполнения АС
Допускается прилагать 1 экз. на
каждые 10 датчиков, поставляемых
в один адрес, кроме моделей ис-
полнения АС
При заказе моделей 150CDR,
150CGR, 150TAR, 150TGR, 150L с
кодом М4
При заказе моделей 150CD, 150CG,
150TA, 150TG с кодом М5 и испол-
нения АС с кодом М5
В зависимости от заказа
частей
Комплект запасных
При заказе моделей исполнения АС
* Допускается прилагать 1 экз. (в зависимости от заказа) на каждые 10 датчиков, поставляе-
мых в один адрес.
Поверка
осуществляется по документу МП 4212-012-2013 «Датчики давления Метран-150. Методика
поверки», утверждённому ГЦИ СИ ФБУ «Челябинский ЦСМ» 11 ноября 2013 года.
Основные средства поверки:
Рабочий эталон 1-го разряда в соответствии с Приказом Росстандарта №1339 от
29.07.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений из-
быточного давления до 4000 МПа»
Манометр абсолютного давления МПА-15. Диапазон измерений от 0,1333 до 13,3 кПа,
пределы допускаемой основной абсолютной погрешности ±6,65·10
-3
кПа; диапазон измерений
от 13,3 до 133 кПа, пределы допускаемой основной абсолютной погрешности ±13,3·10
-3
кПа;
диапазон измерений от 133 до 400 кПа, пределы допускаемой основной относительной погреш-
ности ±0,01 %, регистрационный номер 4222-74;
Калибраторы давления пневматические Метран-504 Воздух-II. Диапазон измерений от
40 до 1000 кПа, класс точности 0,015, регистрационный номер 31057-09;
Калибратор давления пневматический Метран-505 Воздух-I. Диапазон измерений от
0,005 до 40 кПа, класс точности 0,015, регистрационный номер 42701-09;
Задатчик разрежения Метран-503 Воздух. Диапазон измерений от минус 0,25 до
минус 4 кПа, пределы допускаемой абсолютной погрешности ±(0,4+0,0001Рн) Па; диапазон из-
мерений от минус 4 до минус 63 кПа, пределы допускаемой относительной погрешности
±0,02 %, регистрационный номер 25940-03;
Лист № 6
Всего листов 6
Мультиметрцифровой34401A.Диапазонизмерения(0-100) мВ,погрешность
измерения ±(0,005 % ИВ + 0,0035 % ВПИ); диапазон измерения от 100 мВ до 1 В, погрешность
измерения ±(0,004 % ИВ + 0,0007 % ВПИ); диапазон измерения от 1 до 10 В, погрешность из-
мерения ±(0,0035 % ИВ + 0,0005% ВПИ), диапазон измерения от 10 до 100 В, погрешность из-
мерения ±(0,0045 % ИВ + 0,0006 % ВПИ); диапазон измерения (0-100) мА, погрешность изме-
рения ±0,014 мА; регистрационный номер 54848-13;
Мера электрического сопротивления однозначная МС3050. Номинальное значение со-
противления 50 Ом, 200 Ом. Класс точности 0,001, регистрационный номер 28926-05;
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки или оттиска поверительного клейма наносится на свиде-
тельство о поверке или в паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к датчикам дав-
ления Метран-150
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими
аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсо-
лютного давления в диапазоне 1 - 1·10
6
Па
Приказ Росстандарта №1339 от 29.07.2018 г. «Об утверждении Государственной пове-
рочной схемы для средств измерений избыточного давления до 4000 МПа»
ТУ 4212-022-51453097-2006 Датчики давления Метран-150. Технические условия
Изготовитель
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
ИНН 7448024720
Адрес: 454003, г. Челябинск, Новоградский пр., 15
Тел.: +7 (351) 799-51-52; факс: +7 (351) 799-55-90
E-mail:
,
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандарти-
зации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)
Адрес: 454020, г. Челябинск, ул. Энгельса, д.101
Тел./факс: +7 (351) 232-04-01
E-mail:
Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311280 от 16.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
