Номер госреестра:
32842-12
Наименование СИ:
Балансомеры
Обозначение типа:
ПЕЛЕНГ СФ-08
Производитель:
ОАО "Пеленг", Беларусь, г.Минск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.12.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49339
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Балансомеры ПЕЛЕНГСФ-08
Назначение средства измерений
Балансомеры ПЕЛЕНГ СФ-08 (далее – балансомеры) предназначены для измерений
радиационного баланса исследуемой поверхности в естественных условиях, то есть разности
значений энергетической освещенности (радиации), создаваемой потоками солнечного и теп-
лового излучений, поступающими на его приемные поверхности.
Описание средства измерений
Балансомеры состоят из преобразователя радиационного баланса (далее – преобразова-
тель), блок электронного и табло.
Принцип действия преобразователя – термоэлектрический. Под воздействием солнечного
и теплового излучений, поступающих на зачерненные приемные поверхности преобразователя,
в термобатарее вырабатывается э.д.с. постоянного тока, пропорциональная разности значений
энергетической освещенности приемных поверхностей (т.е. радиационному балансу).
Аналоговый сигнал с преобразователя поступает на вход аналого-цифрового преобразова-
теля блока электронного, преобразуется в цифровую форму, обрабатывается встроенным мик-
роконтроллером и выводится на светодиодный индикатор блока электронного в виде мгновен-
ного значения измеряемой величины термоЭДС, которая пересчитывается в значение радиаци-
онного баланса с использованием коэффициента преобразования.
Внешний вид балансомера представлен на рисунке 1.
1 – табло; 2 – блок электронный; 3 – преобразователь балансомера;
Рисунок 1 – Trial вид балансомера ПЕЛЕНГ СФ-08
1
2
3
Лист №2
Всего листов 5
Сделано
в
Беларуси
PELENG
Табло
N
00000000
Рисунок 3 – Схема пломбирования и маркировки табло
Программное обеспечение
Программное обеспечение
«Пиранометр «Пеленг СФ-06»
(далее по тексту - ПО), входя-
щее в состав балансомера выполняет функции приема и отображения на жидкокристалличе-
ском дисплеетабло.
Идентификационныеданные программного обеспеченияуказаны в таблице1.

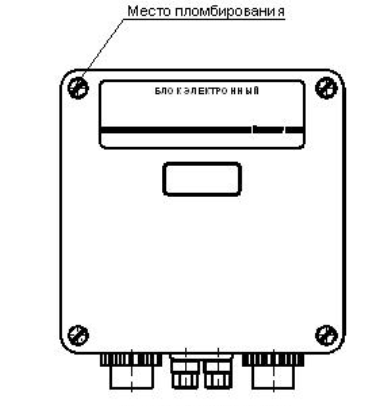

Рисунок 2 – Схема пломбирования и маркировки блока электронного
Место маркировки
Место пломбирования
Место маркировки
Метрологически значимая часть ПО размещается в энергонезависимой памяти микро-
контроллера блока электронного, запись которой осуществляется в процессе производства по
специализированному
аппаратному интерфейсу. Доступ
к разъему интерфейса исключён пу-
тем пломбированияприбора.
Защита программного обеспечения от непреднамеренных и преднамеренных измене-
нийсоответствуетуровню «С» согласноМИ3286-2010.
Наименование характеристики
Значение
Спектральный диапазон, мкм
3
± 15
4
7
5
±5
6
Поправочный множитель к показаниям преобразователя
при изменении скорости ветра на 1 м/с в диапазоне значе-
ний скорости ветра от 0 до 15 м/с, не более
0,04
Сопротивление термобатареи, Ом
Время установления выходного сигнала, с, не более
9
7
10
11
1,20
2,70
1,50
Метрологические и технические характеристики
Метрологические и технические характеристики прибора приведены в таблице 2.
Таблица 2
№
пп
1
2
Диапазон измерений радиационного баланса, кВт/м
2
от 0,3 до 40,0
от 0,01 до 1,10
Пределы допускаемой относительной погрешности изме-
рений радиационного баланса, %
Коэффициент преобразования, мВ∙м
2
/кВт, не менее
Разность коэффициентов преобразования сторон (асим-
метрия преобразователя), %, не более
7
8
от 35 до 135
40
210х110х40
185х160х95
280х170х110
Длина кабеля, соединяющего преобразователь с электрон-
ным блоком, м, не менее
Габаритные размеры, мм, не более:
- преобразователь
- блок электронный
- табло
Масса, кг, не более: в старом не так
- преобразователь
- блок электронный
- табло
1530.100230519.
6251-01
Лист №3
Всего листов 5
Таблица1
Наименова-
ние
программно-
го обеспече-
ния
Идентифика-
ционное на-
именование
программного
обеспечения
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
Цифровой иден Алгоритм вы-
тификаторчисления циф-
программного рового
обеспеченияидентификато-
(контрольнаяра
сумма испол-программного
няемого кода) обеспечения
Пиранометр
«Пеленг СФ-
06»
1.02Ох2E03CRC-16-CCITT
12
13
Условия эксплуатации:
Температура окружающей среды,
о
С
- преобразователь и блок электронный
- табло
Относительная влажность, %, не более
Атмосферное давление, кПа
Лист №4
Всего листов 5
Потребляемая мощность, В·А, не более
- блок электронный
- табло
8
7
от минус 50 до
плюс 50
от плюс 1 до плюс
40
98
60-108
Знак утверждения типа
средства измерений наносится на таблички преобразователя и блока электронного и эксплуа-
тационную документацию типографическим способом
Комплектность средства измерений
Комплект поставки представлен в таблице 3.
Таблица 3
Вариант исполнения
НаименованиеОбозначение6256.00.00.000 -
–0102
23 4 5
6256.01.01.000111
6251.02.10.000 1 1* 1
6251.02.20.000 1 1* 1*
6251.04.00.000 1 1* 1*
6251.04.00.100 1 1* 1*
SCHURICHT11*1*
6251.04.00.30011*1*
6251.04.00.40011*1*
6251.04.00.000-01 – – 1
6251.04.00.200 1
6256.04.01.000 1 1 1
6256.04.01.002 1 1 1
6251.02.30.000 1 1* 1
6251.02.30.004 1 1* 1
6251.02.30.004-01 1 1* 1
6251.0240.000 1 1* 1*
6251.02.40.003 1 1* 1*
6251.02.30.003-01 1 1* 1*
1
Преобразователь радиационного баланса
Блок электронный
ТУ РБ 100230519.174-2003
Табло ТУ РБ 100230519.174-2003
Комплект монтажных частей:
- кабель питания
- кабель сетевой 6900-994.60
- кабель №1
- кабель №2
Комплект монтажных частей:
- кабель питания
Коробка (для преобразователя)
Чехол для преобразователя
Коробка (для блока электронного)
Чехол (для блока электронного)
Чехол (для кабеля питания)
Коробка (для табло)
Чехол (для табло)
Чехол (для кабеля сетевого)
Комплект принадлежностей:
- уровень
- кольцо № 1 (для ПО-4)
- кольцо № 2 (для ПО-11)
Руководство по эксплуатации
Методика поверки**
6256.05.00.100 1* 1* 1*
6256.05.00.200 1 1 1
6256.05.00.300 1 1 1
6256.00.00.000 РЭ 1 1 1
МРБ МП.1785-2008 1 1 1
Паспорт
свидетельством о поверке)
( со
6256.00.00.000 ПС111
Лист №5
Всего листов 5
Примечание: * – по требованию Заказчика;
** – допускается комплектовать с РЭ
Поверка
осуществляется по документу «МРБ МП.1785-2008 «Балансомеры ПЕЛЕНГ СФ-08. Методика
поверки», утвержденному РУП «Белорусский государственный институт метрологии» 24 апреля
2008 г.
Основные средства поверки:
Эталонный актинометр (ОСИ 1-го и 2-го разрядов в соответствии с ГОСТ 8.195-89), по-
грешность не более 1,7 %.
Установка актинометрическая ПО-4 ТУ 25-04-1570-71, аттестованная в установленном
порядке
Труба для установки балансомера ПО-11 ТУ 25-04-1565-77
Сведения о методиках (методах) измерений
Руководство по эксплуатации «Балансомер ПЕЛЕНГ СФ-08», п.2 «Использование по
назначению».
Нормативные и технические документы, устанавливающие требования к балансомерам
ПЕЛЕНГ СФ-08
ГОСТ 8.195 - 89 ГСИ «Государственная поверочная схема для средств измерений спек-
тральной плотности энергетической яркости, спектральной плотности силы излучения и спек-
тральной плотности энергетической освещенности в диапазоне длин волн 0,25÷25,00 мкм; силы
излучения и энергетической освещенности в диапазоне длин волн 0,2÷25,0 мкм»;
ТУ BY 100230519.179-2008 «Балансомеры ПЕЛЕНГ СФ-08»;
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление деятельности в области охраны окружающей среды.
Осуществление деятельности в области гидрометеорологии.
Изготовитель
ОАО «Пеленг»,
Адрес изготовителя: 220023, Республика Беларусь, г. Минск, ул. Макаенка, 23,
тел. (017) 263-77-02, факс. (017) 263-65-42,
е-mail:
Экспертиза проведена
ФГУП «ВНИИОФИ»
Адрес: 119361, г.Москва, ул.Озерная, 46
тел. 437-56-33, факс 437-31-47
Е-mail:
сайт:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
м.п.«____»_____________2012 г.
