Номер госреестра:
32804-12
Наименование СИ:
Измерители скорости потока
Обозначение типа:
ИСП-1М
Производитель:
ООО "Гидрометеоприбор", г.С.-Петербург
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.03.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46415
об утверждении типа средства измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители скорости потока ИСП-1М
Назначение средства измерений
Измерители скорости потока ИСП-1М предназначены для измерений средней скорости
водного потока в открытых естественных и искусственных руслах.
Описание средства измерений
Принцип действия измерителя скорости потока ИСП-1М основан на вращении лопастного
винта гидрометрической вертушки под действием набегающего водного потока с
последующей обработкой выходных сигналов вертушки и вычислением значений измеряемой
скорости водного потока с помощью преобразователя сигналов вертушки ПСВ-1. Каждый
лопастной винт характеризуется определенной функциональной зависимостью между
измеряемой скоростью водного потока и собственной скоростью вращения, т. е.
градуированной характеристикой.
Измеритель скорости потока ИСП-1М состоит из первичного преобразователя-гидроме-
трической вертушки (далее-вертушки), преобразователя сигналов вертушки ПСВ-1 и свя-
зывающего их сигнального провода.
Вращение лопастного винта вызывает циклическое изменение выходного электрического
сигнала вертушки, частота которого функционально связана со скоростью набегающего
водного потока.
Преобразователь ПСВ-1, связанный с выходной цепью вертушки сигнальным проводом,
формирует из выходных сигналов вертушки последовательность электрических импульсов,
измеряет их частоту следования в соответствии с градуировочной характеристикой лопастного
винта, закладываемой в памяти преобразователя, вычисляет значение измеряемой скорости
водного потока.
Преобразователь ПСВ-1 позволяет работать с гидрометрическими вертушкамилюбых
типов (однооборотными и двадцатиоборотными), преобразующими вращение лопастного
винта в изменение величины выходного сигнала вертушки. Для этого предусмотрена
возможность работы преобразователя в режимах счета выходных сигналов и определения
средней за время измерений частоты вращения лопастного винта вертушки.
Гидрометрическая вертушка ИСП-1М - однооборотная с горизонтальной осью вращения и
с двумя сменными лопастными винтами диаметром 70 и 120 мм.
Преобразователь ПСВ-1- электронный с индикацией результатов измерений в цифровой
форме.
На дисплей преобразователя выводится значение осредненной по времени скорости
водного потока.

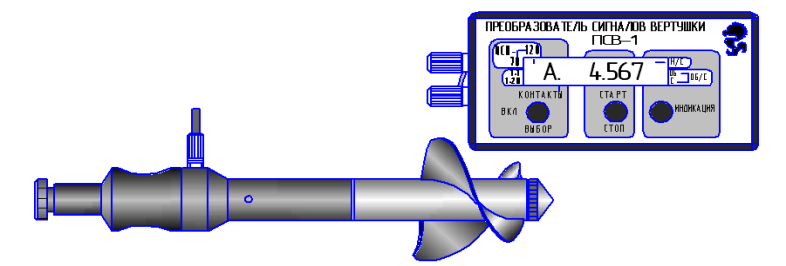

Внешний вид измерителя скорости потока ИСП-1М показан на рисунке 1.
Место пломбирования
(краска)
лист № 2
всего листов 4
программного
обеспечения
наименование
программного
обеспечения
версии
программного
обеспечения
идентификатор
программного
обеспечения
вычисления
(ПО ПСВ-1)
ПО ПСВ-1
V2.1
67161CA1
CRC32
/Программное обеспечение
Программное обеспечение преобразователя ПСВ-1 (ПО ПСВ-1) предназначено для
автоматизированного сбора, обработки, хранения и отображения измерительной информации.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
НаименованиеИдентификационноеНомерЦифровойАлгоритм
цифрового
идентификатора
программного
обеспечения
Программное
обеспечение
преобразователя
ПСВ-1
Нормирование метрологических характеристик измерителя скорости потока ИСП-1М
произведено с учетом того, что программное обеспечение является неотъемлемой частью
преобразователя (является встроенным)
Уровень защиты программного обеспечения по МИ 3286-2010-А.
Наименование характеристики
Значение характеристики
0,06 - 5,00
0,03 - 5,00
0 - 9999
d
п
=
±[
0,004
+
0,0003(50/n-1)
]×
100,
где n – измеренная частота вращения
лопастного винта, об/с
Метрологические и технические характеристики
Таблица 2
Диапазон измерений скорости водного потока, м/с: -
с лопастным винтом вертушки диаметром 70 мм; - с
лопастным винтом вертушки диаметром 120 мм
Диапазон индикации и регистрации числа выходных
сигналов вертушки, об
0,05 – 50,00
Диапазон измерений частоты вращения лопастного
винта вертушки при работе с однооборотными и
двадцатиоборотными вертушками, об/с
Пределы допускаемой относительной погрешности
преобразования скорости водного потока в частоту
электрических импульсов (вертушкой) (
d
В
), %:
- для вертушки с лопастным винтом диаметром 70 мм;
- для вертушки с лопастным винтом диаметром 120мм
d
В
=
± [
0,015
+
0,002(5/V-1)
]×
100
d
В
=
± [
0,015
+
0,001(5/V-1)
]×
100,
где V – измеренное значение скорости
водного потока, м/с
Пределы допускаемой относительной погрешности
преобразования частоты электрических импульсов в
значение средней скорости водного потока
преобразователем ПСВ-1 (
d
п
),
%
лист № 3
всего листов 4
d
и
=
±
120; 280
120; 760
70; 280
70; 760
Условия эксплуатации:
- диапазон температуры окружающего воздуха,
0
С
- относительной влажности для ПСВ-1 при температуре
20
0
С, не более, %
- диапазон температуры воды,
0
С
- диапазон минерализации потока воды, г/м
3
- мутность потока воды от, г/м
3
от минус 40 до 40
95
от 1 до 30
от 0 до 1000
10000
(
2
B
( )
2
+ d
)
P
d
Пределы допускаемой относительной погрешности
измерений осредненной по времени скорости водного
потока измерителем ИСП-1М(
d
и
), %
Время измерений, с, не менее
60
2,4 – 3,5
Напряжение питания, В
Габаритные размеры:
- вертушки (диаметр, длина), мм, не более:
с лопастным винтом диаметром 120 мм:
без стабилизатора;
со стабилизатором;
с лопастным винтом диаметром 70 мм:
без стабилизатора;
со стабилизатором
- преобразователя ПСВ-1 (длина, ширина, высота), мм
не более
Масса вертушки, кг, не более
Масса преобразователя ПСВ-1, кг, не более,
Вероятность безотказной работы за 1000 часов работы
Средняя наработка на отказ, ч
Средний срок службы, лет
140; 70; 25
0,7
0,4
0,9
28000
10
Знак утверждения типа
Знак утверждения типа наносят краской на укладочный ящик и типографским способом
на титульный лист паспорта.
Комплектность средства измерений
ГМП 17.1000.00
ГМП 18.0000.00
1 шт.;
1 шт.;
ГМП 17.4000.00
ГМП 17.2000.00
ГМП 18.7000.00
1 компл.;
1 шт.;
1 шт.;
ГМП 17. 0000.00 ПС
1 экз.;
- Вертушка гидрометрическая
(
*
) - Преобразователь сигналов вертушки ПСВ-1
- Комплект сменных и запасных частей,
инструмента и принадлежностей (комплект ЗИП)
- Катушка с проводом сигнальным
- Футляр
- Руководство по эксплуатации на измеритель
скорости потока ИСП-1М
- Руководство по эксплуатации на преобразователь
сигналов ПСВ-1
- Методика поверки
ГМП 18.0000.00 ПС
ГМП 17.0000.01-2011
1 экз.;
1 экз.
лист № 4
всего листов 4
(
*
) При поставке по отдельному заказу преобразователя сигналов вертушки ПСВ-1 в
комплект поставки входит преобразователь в футляре, и руководство по эксплуатации на
ПСВ-1.
Поверка
осуществляется по методике «ГМП 17.0000.01-2011 Измерители скорости потока ИСП-
1М. Методика поверки», утвержденной ГЦИ СИ ФГУП “ВНИИМ им. Д.И. Менделеева” 22»
декабря 2011 г.
Основные средства измерений, применяемые при поверке (характеристики не хуже):
бассейн прямолинейный градуировочный (диапазон измерений от 0,02 до 5,0 м/с, погре-
шность
±
0,5 %).
Сведения о методиках (методах) измерений
Методы измерений изложены в Руководстве по эксплуатации на измеритель скорости потока
ИСП-1МГМП 17. 0000.00 ПС, разделы 8 и 9.
Нормативные и технические документы, устанавливающие требования к измерителям
скорости потока ИСП-1М
ГОСТ 8.486-83 «ГСИ. Государственная поверочная схема для средств измерений
скорости водного потока».
ГОСТ 15126-80 «Средства измерения скорости течения воды. Вертушки гидрометрические
речные. Общие технические требования».
ТУ 4312-001-02572345-2011 «Измерители скорости потока ИСП-1М. Технические условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление деятельности в области гидрометеорологии
Изготовитель
ООО “Гидрометеоприбор”, 195197, г. Санкт-Петербург, ул. Жукова, д. 18.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,
Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01,
факс (812) 713-01-14, e-mail:
, аттестат аккредитации № 30001-10.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.п.«»2012
г.
