Дефектоскопы вихретоковые портативные ВД 3-71 НК-IVУ, ГРСИ 32726-06
Номер госреестра:
32726-06
Наименование СИ:
Дефектоскопы вихретоковые портативные
Обозначение типа:
ВД 3-71 НК-IVУ
Производитель:
ООО "НПП "Промприбор", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.08.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 25288
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ЛАСОВАН
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дефектоскопы вихретоковые портативные ВД 3-71 НК-IVУ
Назначение средства измерений
Дефектоскопы вихретоковые портативные ВД 3-71 НК-IVУ (далее - дефектоскопы)
предназначены для ручного контроля деталей на наличие поверхностных и подповерхностных
дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины
и др.).
Описание средства измерений
Принцип действия дефектоскопа основан на использовании эффекта возбуждения
вихревых токов в металле в результате воздействия внешнего электромагнитного поля.
Возбуждающее электромагнитное поле формируется вихретоковым преобразователем (ВТП),
на который от генератора поступает напряжение возбуждения. Вихревые токи формируют
вторичное электромагнитное поле, встречно направленное по отношению к возбуждающему.
Поле, сформированное в результате сложения возбуждающего и вторичного электромагнитных
полей, наводит ЭДС в ВТП. Изменение поля, обусловленные наличием дефекта в материале,
регистрируется преобразователем.
По сформированному на экране изображению дефектоскопист может судить о наличии и
размерах дефектов.
Дефектоскоп состоит из электронного блока и связанного с ним кабелем ВТП.
Дефектоскоп обеспечивает автоматическую отстройку от влияния рабочего зазора и
неоднородности электромагнитных свойств объекта контроля.
Внешний вид
де
фектоскоп
ов
вихретоковы
х
портативны
х
ВД 3-71 НК-IVУ представлен
на рисунке 1.

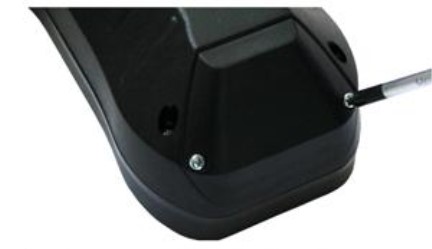

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

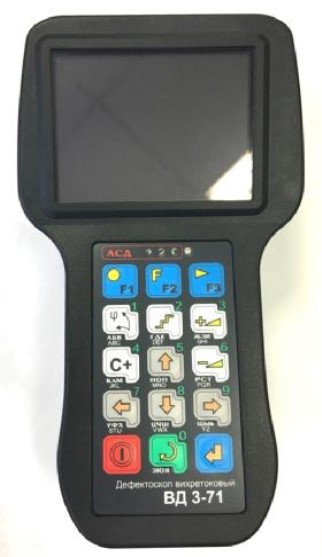

Рисунок 1 - Общий вид дефектоскопов вихретоковых портативных ВД 3-71 НК-IVУ
Лист № 2
Всего листов 4
обеспечение(ПО),
Программное обеспечение
Дефектоскопыимеютвсвоемсоставепрограммное
идентификационные данные которого приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Значение
vd371
не ниже 191
Программное обеспечение встроено в электронный блок и осуществляет функции
индикации и управления. За метрологически значимое принимается все ПО. Конструкция
дефектоскопов исключает возможность несанкционированного влияния на ПО дефектоскопов и
измерительную информацию.
Защита программного обеспечения дефектоскопа соответствует уровню «высокий» в
соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
Диапазон рабочих частот
от 0,5 до 3,0
±
0,2
0,1
´
0,1
´
2,0
7
12
0,72
Таблица 2 - Метрологические и технические характеристики
от 500 Гц до 6
МГц
10
от 0,5 до 8,0
1
40000
10
Диапазон настройки порогового уровня срабатывания системы
автоматической сигнализации дефекта (АСД), мм
Пределы допускаемой основной абсолютной погрешности
установки порогового уровня АСД, мм
Порог чувствительности дефектоскопа на искусственных дефектах
типа “пропил” (глубина
´
ширина
´
протяженность), мм
Максимальная частота выборок, кГц
Диапазон регулирования напряжения сигнала возбуждения, В.
Время установления рабочего режима дефектоскопа, мин, не более
Время непрерывной работы дефектоскопа с полностью заряженной
аккумуляторной батареей, ч, не менее
Электрическое питание дефектоскопа:
- аккумуляторная батарея номинальным напряжением, В
Средняя наработка на отказ, ч, не менее
Полный средний срок службы, лет
Масса дефектоскопа с аккумуляторной батареей (без комплекта
ВТП, кабелей и футляра), кг, не более
Габаритные размеры дефектоскопа, мм, не более
188
´
107
´
78
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Лист № 3
Всего листов 4
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и шильдик дефектоскопа
типографским методом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
№№Наименование
Кол-во
1 шт.
1 шт.
2 шт.
1 шт.
1 шт.
1 шт *
1 шт.
1 комплект
1 экз.
1 экз.
1 шт.
1 шт.
1Блок электронный дефектоскопа вихретокового ВД 3-71
2Преобразователь вихретоковый типа ПН-10 - ТД
3Кабель соединительный (ВТП/электронный блок)
4Кабель соединительный (ПЭВМ/электронный блок)
5Устройство зарядное АЗУ-2М
6Головные телефоны
7Стандартный образец СОП-7.001.70.
8Программное обеспечение для работы с ПЭВМ
9Руководство по эксплуатации ВД 3-71.76005454.005.00.00-01 РЭ
10Руководство по эксплуатации АЗУ-2М.23535778.002 РЭ.
12Чехол для блока электронного.
13Кейс для запасных частей и принадлежностей
Примечание: * Поставляется по отдельному заказу потребителя.
Поверка
осуществляется в соответствии с разделом 14 «Методика поверки» руководства по
эксплуатации ВД 3-71.76005454.005.00.00-01 РЭ на дефектоскопы вихретоковые портативные
ВД 3-71 НК-IVУ, согласованным с ГЦИ СИ ФГУП «ВНИИМС» в августе 2006 г.
Основные средства поверки:
- образец с искусственным дефектом СОП-7.001.70 из комплекта КСОП-70
(регистрационный номер в Федеральном информационном фонде № 29703-06);
- осциллограф универсальный С1-99 (регистрационный номер в Федеральном
информационном фонде № 8801-88).
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к дефектоскопам
вихретоковым портативным ВД 3-71 НК-IVУ
ТУ 4276-001-76005454-2006 «Дефектоскоп вихретоковый портативный ВД 3-71 НК-IVУ.
Технические условия».
Изготовитель
ООО «НПП «ПРОМПРИБОР»
ИНН 7708549383
Адрес: 107023, г. Москва, Измайловский вал, д. 30
Телефон/факс: (495) 580-37-77
Адрес в Интернет:
Адрес электронной почты:
Лист № 4
Всего листов 4
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
