Приборы для измерений показателей качества электрической энергии Ресурс-ПКЭ, ГРСИ 32696-12
Номер госреестра:
32696-12
Наименование СИ:
Приборы для измерений показателей качества электрической энергии
Обозначение типа:
Ресурс-ПКЭ
Производитель:
ООО НПП "Энерготехника", г.Пенза
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.02.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 45577
об утверждении типа средств измерений
Лист № 1
Всего листов 12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 908 от 02.05.2017 г.)
Приборы для измерений показателей качества электрической энергии «Ресурс-ПКЭ»
Назначение средства измерений
Приборы для измерений показателей качества электрической энергии «Ресурс-ПКЭ»
(далее - приборы) предназначены для измерений показателей качества электрической энергии в
соответствии с ГОСТ 13109-97, ГОСТ 30804.4.30-2013 и ГОСТ 32144-2013 в однофазных,
трёхфазных трёхпроводных и трёхфазных четырёхпроводных электрических сетях переменного
тока частотой 50 Гц.
Описание средства измерений
Принцип действия приборов основан на аналого-цифровом преобразовании входных
сигналов напряжения и последующей их обработке, основанной на быстром преобразовании
Фурье.
Приборы предназначены для автономной работы и работы в составе автоматизированных
информационно-измерительных систем.
Приборы выполнены в изолированном корпусе. На лицевой панели приборов расположены
дисплей для отображения результатов измерений и вспомогательной информации и клавиатура,
позволяющая управлять работой приборов.
В нижней части корпуса приборов расположены винтовые клеммные соединители,
предназначенные для подключения к измерительным цепям напряжения; соединители
дополнительного входа электропитания для приборов модификаций с электропитанием от
измерительных цепей; винтовые клеммные соединители для подключения питающих цепей для
приборов модификаций с отдельным входом электропитания. Доступ к соединителям возможен
только при снятой защитной крышке, которая пломбируется пользователем после выполнения
необходимых подключений.
В верхней части корпуса приборов расположены соединители для подключения
интерфейсных линий RS-232 и RS-485 и винтовые клеммные соединители для подключения
к цепям управления. Доступ к соединителям возможен только при снятой защитной крышке,
которая пломбируется пользователем после выполнения необходимых подключений.
Приборы выпускаются в модификациях, отличающихся наличием одного или двух
каналов трёхфазных измерительных входов (фидеров), количеством измеряемых параметров,
конструктивнымисполнением,классомхарактеристикпроцессаизмеренийпо
ГОСТ 30804.4.30-2013.
Каждый канал измерительных входов имеет три фазных измерительных входа
напряжения и один общий измерительный вход, являющийся для фазных измерительных
входов общей точкой.
Лист № 2
Всего листов 12
Приборы в зависимости от модификации имеют следующее обозначение:
Ресурс-ПКЭ-Х
.Х
-ХХ
-Х
Количество фидеров (1 или 2)
Обозначение номенклатуры измеряемых параметров
(цифра от 1 до 7)
Конструктивное исполнение:
ви - для монтажа в щит, с электропитанием
от измерительных цепей;
вэ - для монтажа в щит, с отдельным входом
электропитания;
ои - для навесного монтажа, с электропитанием
от измерительных цепей;
оэ - для навесного монтажа, с отдельным входом
электропитания.
Класс характеристик процесса измерений по
ГОСТ 30804.4.30-2013:
А - класс А;
S - класс S;
- отсутствие символа в данной позиции означает
соответствие ГОСТ 13109-97.
Приборы в зависимости от модификации обеспечивают измерение показателей качества
электрической энергии, приведённых в таблице 1.
Измеряемый показатель качества
электрической энергии
Ресурс-ПКЭ-Х.1
Ресурс-ПКЭ-Х.2
Ресурс-ПКЭ-Х.3
Ресурс-ПКЭ-Х.4
Ресурс-ПКЭ-Х.5
Ресурс-ПКЭ-Х.7
Таблица 1
Модификация приборов
234567
++++++
++++++
++++++
++++++
-+++++
---+++
1
Установившееся отклонение напряжения
d
U
y
Отклонение частоты
D
f
Коэффициент несимметрии напряжений
по обратной последовательности К
2U
Коэффициент несимметрии напряжений
по нулевой последовательности К
0U
Коэффициент искажения синусоидальности кривой
напряжения К
U
Коэффициент n-ой гармонической составляющей
напряжения К
U(n)
Длительность провала напряжения
D
t
п
Глубина провала напряжения
d
U
п
Длительность временного перенапряжения
D
t
перU
Коэффициент временного перенапряжения К
пер U
--++++
--++++
--++++
--++++
Лист № 3
Всего листов 12
234567
----++
----++
-----+
-----+
Продолжение таблицы 1
1
Кратковременная доза фликера P
St
Длительная доза фликера P
Lt
Отрицательное отклонение напряжения
d
U
(-)
Положительное отклонение напряжения
d
U
(+)
Коэффициент m-ой интергармонической
составляющей напряжения К
Uig(m)
-----+
Внешний вид и схемы пломбирования приборов различных модификаций представлены
на рисунке 1 и рисунке 2.
Позиция 1 - место установки пломбы предприятия-изготовителя.
Позиция 2 - место установки пломбы поверителя.

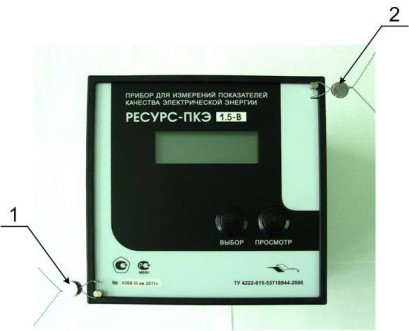

Рисунок 1 - Внешний вид и схема пломбирования приборов для монтажа в щит
«Ресурс-ПКЭ-Х.Х-вХ-Х»
Позиция 1 - место установки пломбы предприятия-изготовителя.
Позиция 2 - место установки пломбы поверителя.
Позиция 3 - место установки пломбы пользователя.

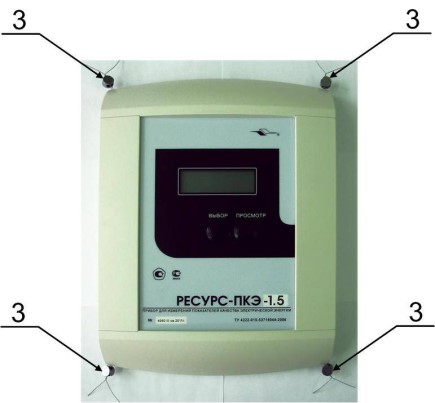

Рисунок 2 - Внешний вид и схема пломбирования приборов для навесного монтажа
«Ресурс-ПКЭ-Х.Х-оХ-Х»
Лист № 4
Всего листов 12
Программное обеспечение
Идентификационные данные программного обеспечения приборов приведены в таблице 2.
Системное программное обеспечение (встроенное) реализовано аппаратно и является
метрологически значимым.
Программное обеспечение «Конфигуратор ПКЭ» (внешнее) устанавливается на
персональный компьютер и предназначено для настройки работы приборов по интерфейсам
RS-232 и RS-485.
Встроенное программное обеспечение приборов может быть проверено, установлено
или переустановлено только на заводе-изготовителе с использованием специальных программно-
технических устройств.
Наименование
программного
обеспечения
Идентификацион-
ное наименование
программного
обеспечения
Номер версии
(идентификаци-
онный номер
программного
обеспечения)
Цифровой иденти-
фикатор программ-
ного обеспечения
(контрольная сумма
исполняемого кода)
pke_v44_m11
1.144/01.25
md5
pke_v44_m12
1.244/01.25
md5
pke_v44_m13
1.344/01.25
md5
pke_v44_m14
1.444/01.25
md5
pke_v44_m15
1.544/01.25
md5
pke_v44_m21
2.144/01.25
md5
pke_v44_m22
2.244/01.25
md5
pke_v44_m23
2.344/01.25
md5
pke_v44_m24
2.444/01.25
md5
pke_v44_m25
2.544/01.25
md5
pke_v04_m17_A
1.704/05.19
md5
pke_v04_m17_S
1.704/05.19
md5
Конфигуратор
ПКЭ
3.6
8fdd 45a9 d2da 7bdc
88d8 ffb3 a4b1 244c
md5
Конфигуратор
ПКЭ-4-30
4.0
29a5 14f1 74db 7164
c77b cebe 39b7 66fa
md5
Таблица 2
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
8ace 6d3c 00e9 c1cb
b021 c55f c61e b99d
5472 2714 c93a d8f6
eb1e 33d6 5da4 f8c4
4adf e00d 523e f209
3545 f24d 623c 2ea7
621d 0091 712c 719f
bc0b 4772 7e40 31ef
67f8 b2a1 5d09 6702
b037 d476 76f8 bbd5
c286 8920 46c2 f85a
2f35 1054 276a 1a65
d2a8 efab 2485 f7a3
15cb a61c 5d23 f183
8daa 70c4 d2a6 b0ab
35f6 b2af d7f0 a225
4749 cea6 dc62 6d82
ddb0 3912 ccca 0f03
24bc 98de fab5 9233
2023 2531 2223 2af7
7e61 1208 16e2 9fa6
ba84 0cc1 c24f 783a
9988 554b 1871 c159
195d e04c bbc6 189f
Программа «Ре-
сурс-ПКЭ-1.1»
Программа «Ре-
сурс-ПКЭ-1.2»
Программа «Ре-
сурс-ПКЭ-1.3»
Программа «Ре-
сурс-ПКЭ-1.4»
Программа «Ре-
сурс-ПКЭ-1.5»
Программа «Ре-
сурс-ПКЭ-2.1»
Программа «Ре-
сурс-ПКЭ-2.2»
Программа «Ре-
сурс-ПКЭ-2.3»
Программа «Ре-
сурс-ПКЭ-2.4»
Программа «Ре-
сурс-ПКЭ-2.5»
Программа «Ре-
сурс-ПКЭ-1.7-А»
Программа «Ре-
сурс-ПКЭ-1.7-S»
Программа
«Конфигуратор
ПКЭ»
Программа
«Конфигуратор
ПКЭ-4-30»
Лист № 5
Всего листов 12
Назначение программного обеспечения для различных модификаций приборов
приведено в таблице 3.
Модификация приборов
Программа «Конфигуратор ПКЭ»
Таблица 3
Наименование
программного обеспечения
Программа «Ресурс-ПКЭ-1.1»
Программа «Ресурс-ПКЭ-1.2»
Программа «Ресурс-ПКЭ-1.3»
Программа «Ресурс-ПКЭ-1.4»
Программа «Ресурс-ПКЭ-1.5»
Программа «Ресурс-ПКЭ-2.1»
Программа «Ресурс-ПКЭ-2.2»
Программа «Ресурс-ПКЭ-2.3»
Программа «Ресурс-ПКЭ-2.4»
Программа «Ресурс-ПКЭ-2.5»
Программа «Ресурс-ПКЭ-1.7-А»
Программа «Ресурс-ПКЭ-1.7-S»
Программа «Конфигуратор ПКЭ-4-30»
«Ресурс-ПКЭ-1.1-ХХ»
«Ресурс-ПКЭ-1.2-ХХ»
«Ресурс-ПКЭ-1.3-ХХ»
«Ресурс-ПКЭ-1.4-ХХ»
«Ресурс-ПКЭ-1.5-ХХ»
«Ресурс-ПКЭ-2.1-ХХ»
«Ресурс-ПКЭ-2.2-ХХ»
«Ресурс-ПКЭ-2.3-ХХ»
«Ресурс-ПКЭ-2.4-ХХ»
«Ресурс-ПКЭ-2.5-ХХ»
«Ресурс-ПКЭ-Х.7-ХХ-А»
«Ресурс-ПКЭ-Х.7-ХХ-S»
«Ресурс-ПКЭ-Х.1-ХХ»,
«Ресурс-ПКЭ-Х.2-ХХ»,
«Ресурс-ПКЭ-Х.3-ХХ»,
«Ресурс-ПКЭ-Х.4-ХХ»,
«Ресурс-ПКЭ-Х.5-ХХ»
«Ресурс-ПКЭ-Х.7-ХХ-X»
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «низкий» в соответствии с рекомендациями Р 50.2.077-2014.
Метрологические и технические характеристики
Номинальное значение измеряемого фазного/междуфазного напряжения U
ном
:
- (100/ 3)/100 В;
- 220/(220
×
3) В.
Диапазоны измерений и пределы допускаемых основных погрешностей для всех
модификаций приборов, кроме «Ресурс-ПКЭ-Х.7-ХХ-Х», приведены в таблице 4.
Диапазоны измерений и пределы допускаемых основных погрешностей для модификаций
«Ресурс-ПКЭ-Х.7-ХХ-Х» приведены в таблице 5.
Измеряемые параметры, приведённые в таблицах 4 и 5, относятся к фазным
и междуфазным напряжениям.
Измеряемый параметр
Диапазон
измерений
Примечание
±0,2 (
d
)
-
от - 20 до +20
±0,2 (
D
)
-
Таблица 4
Пределы
допускаемой
основной погрешности
(абсолютной
D
;
относительной
d
, %)
1 Среднеквадратическое
значение напряжения
1)
U, В
от 0,8∙U
ном
до 1,2∙U
ном
2 Установившееся отклонение
напряжения
2)
d
U
y
, %
Лист № 6
Всего листов 12
Измеряемый параметр
Диапазон
измерений
Примечание
от 0 до 10
±0,2 (
D
)
-
от 0 до 10
±0,2 (
D
)
-
от 0 до 30
от 0 до 15
от 0,01 до 60
±0,01 (
D
)
-
от 10 до 100
±1 (
D
)
-
т 0,01 до 60
±0,01 (
D
)
-
от 1,1 до 1,5
±0,01 (
D
)
-
от 0,3 до 20
±5 (
d
)
-
от 0,3 до 20
±5 (
d
)
-
-
±2
-
от 45 до 55
от - 1 до +1
Пределы
допускаемой
основной погрешности
(абсолютной
D
;
относительной
d
, %)
±0,02 (
D
)
±0,02 (
D
)
-
-
3 Частота f, Гц
4 Отклонение частоты
D
f, Гц
5 Коэффициент несимметрии
напряжений по обратной
последовательности К
2U
, %
6 Коэффициент несимметрии
напряжений по нулевой
последовательности К
0U
, %
7 Коэффициент искажения
синусоидальности кривой
напряжения К
U
, %
±0,10 (
D
)
±10,0 (
d
)
±0,05 (
D
)
±5,0 (
d
)
К
U
< 1,0
К
U
³
1,0
К
U(n)
< 1,0
К
U(n)
³
1,0
8 Коэффициент n-ой
гармонической составляющей
напряжения К
U(n)
, %
9 Длительность провала
напряжения
D
t
п
, c
10 Глубина провала
напряжения
d
U
п
, %
11 Длительность временного
перенапряжения
D
t
перU
, с
12 Коэффициент временного
перенапряжения К
перU
, отн.ед.
13 Кратковременная доза фли-
кера P
st
, отн.ед.
14 Длительная доза фликера
P
lt
, отн.ед.
15 Интервал времени
(ход часов), с/сут
1)
Среднеквадратическое значение напряжения переменного тока, напряжения
основной частоты, напряжения прямой последовательности.
2)
Установившееся отклонение напряжения основной частоты и напряжения прямой
последовательности.
Лист № 7
Всего листов 12
Измеряемый
параметр
Диапазон
измерений
Примечание
±0,1 (
g
)
А
1 Среднеквадратиче-
ское значение напря-
жения
1)
U, В
±0,2 (
g
)
S
от 0 до 90
А
от 0 до 80
-
S
от 0 до 50
А
от 0 до 20
-
S
от - 20 до
+20
±0,2 (
D
)
-
А, S
5 Частота f, Гц
от 42,5 до
57,5
-
6 Отклонение
частоты
D
f, Гц
от - 7,5
до +7,5
-
±0,15 (
D
)
А
от 0 до 20
±0,2 (
D
)
-
S
±0,15 (
D
)
А
от 0 до 20
±0,2 (
D
)
-
S
±0,10∙U
ном
/U
(1)
(
D
)
К
U
< U
ном
/U
(1)
от 0,5 до 30
±10,0 (
d
)
К
U
³
U
ном
/U
(1)
А, S
±0,05∙U
ном
/U
(1)
(
D
)
К
U(n)
< U
ном
/U
(1)
от 0,1 до 20
±5,0 (
d
)
К
U(n)
³
U
ном
/U
(1)
А, S
±0,05∙U
ном
/U
(1)
(
D
)
К
Uig(m)
< U
ном
/U
(1)
от 0,1 до 15
±5,0 (
d
)
К
Uig(m)
³
U
ном
/U
(1)
А, S
Таблица 5
Пределы допускае-
мой основной
погрешности
(абсолютной
D
;
относительной
d
, %;
приведённой
g
, %)
Класс ха-
рактеристик
процесса
измерений
по ГОСТ
30804.4.30
от 0,1∙U
ном
до 1,5∙U
ном
от 0,2∙U
ном
до 1,2∙U
ном
Пределы допус-
каемой погреш-
ности
g
относи-
тельно U
ном
±0,1 (
D
)
±0,2 (
D
)
±0,1 (
D
)
±0,2 (
D
)
2 Отрицательное от-
клонение напряжения
d
U
(-)
, %
3 Положительное от-
клонение напряжения
d
U
(+)
, %
4 Установившееся от-
клонение напряжения
2)
d
U
y
, %
±0,01 (
D
)
±0,02 (
D
)
±0,01 (
D
)
±0,02 (
D
)
А
S
А
S
7 Коэффициент несим-
метрии напряжений по
обратной последова-
тельности К
2U
, %
8 Коэффициент несим-
метрии напряжений по
нулевой последова-
тельности К
0U
, %
9 Коэффициент
искажения синусои-
дальности кривой на-
пряжения К
U
, %
10 Коэффициент
n-ой гармонической
составляющей
напряжения К
U(n)
, %
11 Коэффициент
m-ой интергармониче-
ской составляющей
напряжения К
Uig(m)
, %
Лист № 8
Всего листов 12
Измеряемый
параметр
Диапазон
измерений
Примечание
от 0,01
до 60
А, S
-
от 0,01
до 60
А, S
А
от 1,1 до
1,5
-
S
18 Время
3)
, с
-
А
Пределы допускае-
мой основной
погрешности
(абсолютной
D
;
относительной
d
, %;
приведённой
g
, %)
Класс ха-
рактеристик
процесса
измерений
по ГОСТ
30804.4.30
±T (
D
)T = 1/f
от 10 до
100
±0,2 (
D
)
±1 (
D
)
А
S
±T (
D
)T = 1/f
±0,002 (
D
)
±0,01 (
D
)
±5 (
d
)-
12 Длительность
провала и прерывания
напряжения
D
t
п
, c
13 Глубина провала
напряжения
d
U
п
, %
14 Длительность
временного перена-
пряжения
D
t
перU
, с
15 Коэффициент
временного перена-
пряжения К
перU
, отн.ед.
16 Кратковременная
доза фликера P
st
, отн.ед.
17 Длительная доза
фликера P
lt
, отн.ед.
от 0,2 до 10
от 0,3 до 10
от 0,2 до 10
от 0,3 до 10
±5 (
d
)-
А
S
А
S
Синхронизации с
±0,02помощью
GPS-приёмника
19 Интервал
времени (ход часов),-
с/сут
Без синхрониза-
±1 ции с помощьюА
GPS-приёмника
±2-S
Примечание - U
(1)
- среднеквадратическое значение напряжения основной частоты.
1)
Среднеквадратическое значение напряжения переменного тока, напряжения
основной частоты, напряжения прямой последовательности.
2)
Установившееся отклонение напряжения основной частоты и напряжения прямой
последовательности.
3)
Погрешность измерения текущего времени прибора определяется по отношению к
времени «Национальной шкалы координированного времени Российской Федерации
UTC (SU)».
Пределы допускаемой дополнительной температурной погрешности для модификаций
«Ресурс-ПКЭ-Х.Х-ХХ» при измерении среднеквадратического значения напряжения U,
установившегося отклонения напряжения
d
U
y
, коэффициентов несимметрии по нулевой К
0U
и обратной последовательности К
2U
составляют 0,5 пределов основной погрешности на каждые
10
°
С изменения температуры окружающей среды от нормального значения.
Пределы допускаемой дополнительной температурной погрешности для модификаций
«Ресурс-ПКЭ-Х.7-ХХ-А» при измерении параметров 1 - 8, 13, 15 таблицы 5 составляют 0,5
пределов основной погрешности на каждые 10
°
С изменения температуры окружающей среды
от нормального значения.
Лист № 9
Всего листов 12
Пределы допускаемой дополнительной температурной погрешности для модификаций
«Ресурс-ПКЭ-Х.7-ХХ-S» при измерении параметров 1 - 4, 7, 8 таблицы 5 составляют
0,5 пределов основной погрешности на каждые 10
°
С изменения температуры окружающей
среды от нормального значения.
Пределы допускаемой дополнительной температурной погрешности измерений
интервала времени (хода часов) для модификаций «Ресурс-ПКЭ-Х.Х-ХХ», «Ресурс-ПКЭ-Х.7-ХХ-S»
составляют ±2 с/сут на каждые 10
°
С изменения температуры окружающей среды от нормального
значения.
Пределы допускаемой дополнительной температурной погрешности измерений
интервала времени (хода часов) для модификаций «Ресурс-ПКЭ-Х.7-ХХ-А» составляют ±1 с/сут
на каждые 10
°
С изменения температуры окружающей среды от нормального значения.
Пределы допускаемых погрешностей при измерениях параметров в рабочих условиях
применения равны пределам допускаемых основных погрешностей, если дополнительные
погрешности при измерениях этих параметров не установлены.
Входное сопротивление по измерительным входам напряжения приборов модификаций
«Ресурс-ПКЭ-Х.Х-Хэ-Х» не менее 400 кОм.
Нормальные условия применения:
- нормальное значение температуры окружающего воздуха +20
°
С. Допускаемые
отклонения от нормального значения
±
10
°
С;
- нормальная область значений относительной влажности воздуха от 30 до 80 %;
- нормальная область значений атмосферного давления от 84 до 106 кПа (от 630
до 795 мм рт.ст.);
- нормальное значение частоты питающей сети 50 Гц. Допускаемые отклонения
от нормального значения ±0,5 Гц.
- нормальное значение напряжение питающей сети переменного тока 220 В. Допускаемые
отклонения от нормального значения ±4,4 В.
- коэффициент искажения синусоидальности кривой напряжения питающей сети
не более 5 %.
Рабочие условия применения:
- температура окружающего воздуха от -20 до +55
°
С;
- относительная влажность воздуха 90 % при температуре окружающего воздуха
+30
°
С;
- атмосферное давление от 70,0 до 106,7 кПа (от 537 до 800 мм рт.ст.).
Электропитание приборов модификаций «Ресурс-ПКЭ-Х.Х-Хи-Х» осуществляется
через измерительные входы переменным напряжением с действующим значением от 46
до 330 В (фазное) или от 80 до 570 В (междуфазное) и частотой от 42,5 до 57,5 Гц.
Приборы модификаций «Ресурс-ПКЭ-Х.Х-Хи-Х» имеют вход «Поверка» гальванически
связанный с измерительными входами. Данный вход используется при поверке приборов,
а также для обеспечения непрерывной работы приборов при значении сигналов напряжений на
всех измерительных каналах менее 20 % от номинального значения. На вход «Поверка» может
быть подано постоянное напряжение в диапазоне от 48 до 700 В.
Электропитание приборов модификаций «Ресурс-ПКЭ-Х.Х-Хэ-Х» осуществляется
от отдельного входа электропитания переменным напряжением с действующим значением
от 46 до 264 В и частотой от 42,5 до 57,5 Гц или постоянным напряжением от 65 до 370 В.
Мощность, потребляемая приборами, не более 10 В
×
А.
Время установления рабочего режима не более 10 мин.
Приборы обеспечивают непрерывный режим работы без ограничения длительности.
Средняя наработка на отказ не менее 45000 ч.
Средний срок службы не менее 10 лет.
Лист № 10
Всего листов 12
Габаритные размеры (высота × ширина × глубина) приборов не более:
- (150 × 150 × 170) мм для монтажа в щит;
- (290 × 210 × 55) мм для навесного монтажа.
Масса не более 2,5 кг.
Сопротивление изоляции междукорпусом и электрическими цепями приборов:
- не менее 20 МОм в нормальных условиях применения;
- не менее 5 МОм при температуре окружающего воздуха +30
°
С и относительной
влажности воздуха 90 %.
Знак утверждения типа
наносят на лицевую панель приборов методом шелкографии, на титульные листы паспорта и
руководства по эксплуатации типографским способом.
Комплектность средства измерений
Комплект поставки приборов приведён в таблице 6.
Наименование
Количество
БГТК.411722.012
1 шт.
БГТК.411722.012 РЭ
1 экз.
БГТК.411722.012 ПС
1 экз.
БГТК.411722.012 МП
2)
1 экз.
1)
Поставляется с приборами модификаций «Ресурс-ПКЭ-Х.7-ХХ-А».
2)
Поставляется только в соответствии с договором поставки.
3)
Один комплект на партию из шести приборов.
Таблица 6
Обозначение
БГТК.464345.001
1)
ЭГТХ.685612.047-01
2)
ЭГТХ.685612.049-01
2)
ЭГТХ.685612.048-01
1) 2)
БГТК.434715.001
2)
−
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Прибор для измерений показателей качества
электрической энергии «Ресурс-ПКЭ»
ТУ 4222-015-53718944-2006
GPS-приёмник
Кабель RS-232 (модемный)
Кабель RS-232 (модемный 25-контактный)
Кабель RS-232 (нуль-модемный)
Источник питания ИП-690/250
Программное обеспечение «Конфигуратор ПКЭ»
3)
Приборы для измерений показателей качества
электрической энергии «Ресурс-ПКЭ». Руково-
дство по эксплуатации
Прибор для измерений показателей качества
электрической энергии «Ресурс-ПКЭ». Паспорт
Приборы для измерений показателей качества
электрической энергии «Ресурс-ПКЭ». Методика
поверки
Поверка
осуществляется по документу БГТК.411722.012 МП «Приборы для измерений показателей
качества электрической энергии «Ресурс-ПКЭ». Методика поверки», утверждённому ГЦИ СИ
ФГУП «ВНИИМС» в декабре 2011 г.
Основные средства поверки и их основные метрологические характеристики приведены
в таблице 7.
Лист № 11
Всего листов 12
Наименование и тип
средства поверки
Требуемые характеристики
Таблица 7
Калибратор переменного
тока «Ресурс-К2»
Частотомер электронно-
счётный Ч3-54
Радиочасы РЧ-011
Диапазон воспроизведения напряжения от 0,01·U
ном
до 1,5·U
ном
при U
ном
равном 220 и 57,7 В, относительная погрешность
±(0,03 + 0,01·(|U
ном
/U - 1|)) %
Диапазон воспроизведения частоты от 42,5 до 57,5 Гц,
абсолютная погрешность ±0,003 Гц
Диапазон воспроизведения коэффициента искажения синусои-
дальности кривой напряжения от 0,1 до 30 %, абсолютная
погрешность
±
((0,015 + 0,005∙K
U
)∙U
ном
/U)
Диапазонвоспроизведениякоэффициентовнесимметрии
напряжений по обратной и нулевой последовательностям от 0
до 30 %, абсолютная погрешность ±0,05 %
Диапазон воспроизведения коэффициента n-ой гармонической
составляющей напряжения от 0,05 до 30 %, абсолютная
погрешность ±((0,01 + 0,005
×
K
U(n)
)
×
U
ном
/U) %
Диапазон воспроизведения длительности провала напряжения
и временного перенапряжения от 0,01 до 60 с, абсолютная
погрешность ±0,003 с
Диапазон воспроизведения глубины провала напряжения от 10
до 100 %, абсолютная погрешность ±0,06 %
Диапазон воспроизведения коэффициента временного перена-
пряжения от 1,1 до 1,4, абсолютная погрешность ±0,0006
Диапазон воспроизведения кратковременной и длительной доз
фликера от 0,2 до 20, относительная погрешность ±1,5 %
Диапазон коэффициента m-ой интергармонической состав-
ляющей напряжения от 0,05 до 30 %, абсолютная погрешность
((0,01 + 0,005
×
K
Uig(m)
)
×
U
ном
/U) %
Диапазон измерений интервалов времени от 0,1 мс до 30 с,
относительная погрешность по частоте кварцевого генератора
±5·10
-7
Формирование последовательности секундных и минутных
импульсов, синхронизированных метками шкалы времени
UTC (SU), погрешность не более ±10 мс
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и(или) в паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к приборам для
измерений показателей качества электрической энергии «Ресурс-ПКЭ»
ГОСТ13109-97Электрическаяэнергия.Совместимостьтехническихсредств
электромагнитная. Нормы качества электричества энергии в системах электроснабжения
общего назначения
Лист № 12
Всего листов 12
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ Р 8.655-2009 Государственная система обеспечения единства измерений. Средства
измерений показателей качества электрической энергии. Общие технические требования
ГОСТ trial.4.30-2013 (IEC 61000-4-30:2008) «Электрическая энергия. Совместимость
технических средств электромагнитная. Методы измерений показателей качества электрической
энергии
ГОСТ Р 52319-2005 (МЭК 61010-1:2001) Безопасность электрического оборудования для
измерения, управления и лабораторного применения. Часть 1. Общие требования
ГОСТ Р 51522-99 Совместимость технических средств электромагнитная. Электрическое
оборудование для измерения, управления и лабораторного применения. Требования и методы
испытаний
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств
электромагнитная. Нормы качества электрической энергии в системах электроснабжения
общего назначения
ТУ 4222-015-53718944-2006 Прибор для измерений показателей качества электрической
энергии «Ресурс-ПКЭ. Технические условия
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие
«Энерготехника» (ООО НПП «Энерготехника»)
Адрес: Российская Федерация, 440026, г. Пенза, ул. Лермонтова, 3
Телефон (факс): (8412) 56-42-76
Факс: (8412) 55-31-29
E-mail:
,
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное
унитарное предприятие «Всероссийский научно-исследовательский институт метрологической
службы» (ГЦИ СИ ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: 8 (495) 437 55 77
Факс: 8 (495) 437 56 66
Web-сайт:
E-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 16774-09 | Приборы автоматические лабораторные | АЛП | ООО НПЦ "СКПнефть", г.Уфа | 1 год | Перейти |
| 39642-08 | Приборы для измерений параметров света фар автотранспортных средств | LUMINOSCOPE® 1050 | Фирма "L.E.T. Automotive NV", Бельгия | 1 год | Перейти |
| 68063-17 | Система измерений количества и показателей качества нефти № 103 ПСП НПС-21 "Сковородино" | Нет данных | ООО "Транснефть - Восток", г.Братск | 1 год | Перейти |
| 49256-12 | Счетчики электрической энергии однофазные многофункциональные | СЕ 208 | ЗАО "Электротехнические заводы "Энергомера", г.Ставрополь | 16 лет | Перейти |
| 76962-19 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (мощности) АИИС КУЭ АО "Татэнергосбыт" одиннадцатая очередь | Нет данных | ООО "СИТ-КАЗАНЬ", г.Казань | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
