Фотометры фотоэлектрические КФК-3-\"ЗОМЗ, ГРСИ 32672-06
Номер госреестра:
32672-06
Наименование СИ:
Фотометры фотоэлектрические
Обозначение типа:
КФК-3-\"ЗОМЗ
Производитель:
ОАО "Загорский оптико-механический завод" (ЗОМЗ), г.Сергиев Посад
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.06.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «23» декабря 2020 г. № 2201
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Фотометры фотоэлектрические КФК-3-«ЗОМЗ»
Назначение средства измерений
Фотометры фотоэлектрические КФК-3-«ЗОМЗ» (далее по тексту - фотометры),
выпускаемые в трех модификациях: фотометры фотоэлектрические КФК-3-01-«ЗОМЗ»,
фотометры фотоэлектрические КФК-3-02-«ЗОМЗ» с термостатируемым кюветным отделением,
фотометры фотоэлектрические КФК-3-03-«ЗОМЗ» с проточной кюветой с насосом и внешним
термостатомдляподготовкипроб–предназначеныдляизмеренияспектрального
коэффициента направленного пропускания (далее по тексту - СКНП), оптической плотности
прозрачных жидкостных растворов, а также для определения скорости изменения оптической
плотности и концентрации веществ в растворах после предварительной градуировки
фотометров потребителем.
Описание средства измерений
Принцип действия фотометров основан на сравнении потока излучения Ф
о
,
прошедшего через «холостую пробу» (растворитель или контрольный раствор, по отношению к
которому производиться измерение) и потока излучения Ф, прошедшего через исследуемый
раствор.
Потоки излучения Ф
о
и Ф преобразуются фотоприемником в электрические сигналы
U
o
, U и U
т
(U
т
– сигнал при неосвещенном фотоприемнике), которые обрабатываются
встроенной микро-ЭВМ и представляются на индикаторе в виде коэффициента пропускания,
оптической плотности, концентрации.
Конструктивно фотометры выполнены в виде моноблока, включающего в себя источник
излучения, кюветный отсек, монохроматор и блок регистрации и обработки данных. В качестве
диспергирующего элемента применен монохроматор на дифракционной решетке. В модификации
КФК-3-02-«ЗОМЗ» используется термостатируемое кюветное отделение, а в модификации КФК-3-
03-«ЗОМЗ»- проточная кювета с насосом и внешним термостатом для подготовки проб.
Общий вид фотометров фотоэлектрических КФК-3-«ЗОМЗ» с обозначением мест
нанесения маркировки, знака поверки и пломбирования представлен на рисунке 1.

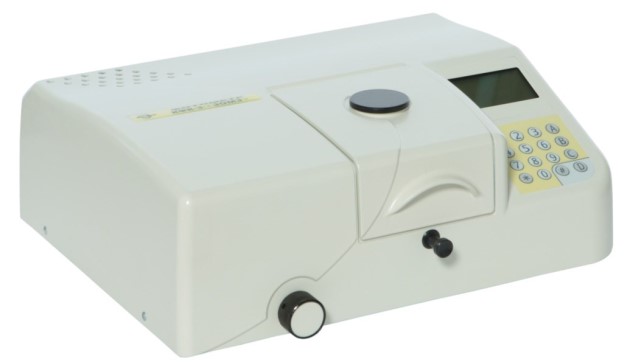

Рисунок 1 – Общий вид фотометров фотоэлектрических КФК-3-«ЗОМЗ» с обозначением мест
нанесения маркировки, знака поверки и пломбирования.
Программное обеспечение
Фотометры функционируют под управлением специального программного обеспечения
(далее по тексту - ПО), установленного в энергонезависимой памяти прибора. Управление
Места
нанесения маркировки
Места пломбирования
Место нанесения
знака поверки
2
измерениями осуществляется посредством ЖК-дисплея расположенного на корпусе прибора.
Результаты измерений так же выводятся на ЖК-дисплей.
Конструкция фотометра исключает возможность несанкционированного влияния на
ПО средства измерений и измерительную информацию.
Уровеньзащитыпрограммногообеспечения«высокий»всоответствиис
Р 50.2.077-2014.
Метрологические и технические характеристики
Наименование характеристики
Значение
±3,0
0,15
Таблица 1 – Метрологические характеристики
от 330 до 780
от 1 до 93
±0,6
Спектральный диапазон измерений, нм
Диапазон измерений СКНП, %
Пределы допускаемой абсолютной погрешности установки длины
волны, нм
Пределы допускаемой абсолютной погрешности измерении СКНП, %
Предел допускаемого значения среднего квадратического отклонения
среднего арифметического СКНП, %
Наименование характеристики
Значение
Таблица 2 – Основные технические характеристики
от 315 до 1000
Спектральный диапазон показаний, нм
Диапазон показаний:
- СКНП, %
- оптической плотности, Б
- концентрации, единиц концентрации
Рабочая длина кювет, мм
от 0,1 до 120,0
от 0 до 3
от 0,001 до 9999,000
1, 3, 5, 10, 20, 30, 50,
100
220±22
50,0±0,5
лампа галогенная
Электропитание осуществляется от сети переменного тока:
- с напряжением, В
- с частотой, Гц
Источник излучения
Потребляемая мощность, В∙А, не более
Габаритные размеры, мм, не более
Масса, кг, не более
60
405×360×165
11
Условия эксплуатации:
- температура окружающей среды,
0
С
- атмосферное давление, кПа
- относительная влажность воздуха, %
от 10 до 35
101,4±4,0
от 20 до 80
Знак утверждения типа
наносится фотографическим способом на табличку, закрепляемую на задней стенке фотометра,
и на титульный лист паспорта типографским способом.
3
Комплектность средства измерений
-
-
1 шт.
-
-
1 шт.
1 шт.
Таблица 3 – Комплектность средства измерений
КФК-3-03-
«ЗОМЗ»
КФК-3-01-«ЗОМЗ»
Количество
НаименованиеОбозначение
КФК-3-01-КФК-3-02-
«ЗОМЗ»«ЗОМЗ»
Фотометр фотоэлектрический
БШ2.853.021-021 шт. -
Фотометр фотоэлектрический
КФК-3-01-«ЗОМЗ» с
термостатируемым кюветным
БШ2.853.021-03-1 шт.
отделением
Фотометр фотоэлектрический
КФК-3-01-«ЗОМЗ» с
проточной кюветой с насосомБШ2.853.021-04--
и внешним термостатом для
подготовки проб
Устройство
термостатом*
термостатирующее
БШ5.868.051 - 1 шт.
Блок управления
БШ5.422.160 - 1 шт.
1 шт.
с насосом**
Блок проточной кюветы БШ5.122.023 - -
Блок регулятора температуры
БШ5.122.024 - -
проб
Термостат для подготовки
БШ5.994.024--
1 шт.
1 шт.
1 шт.
1 экз
1 экз
1 экз
1 шт.
Комплект сменных частей1 шт.1 шт.
Комплект упаковок1 шт.1 шт.
Комплект принадлежностей1 шт.1 шт.
Руководство по эксплуатации БШ2.853.021-02 РЭ1 экз1 экз
Паспорт БШ2.853.021-02 ПС1 экз1 экз
Методика поверки МП 025.М4-201 экз1 экз
Комплект ЗИП1 шт.1 шт.
__________
* Поставляется в составе устройства термостатирующего БШ5.868.051
** Поставляется в составе блока проточной кюветы БШ5.122.023
Поверка
осуществляетсяподокументу:МП 025.M4-20«ГСИ.Фотометрыфотоэлектрические
КФК-3-«ЗОМЗ», утвержденному ФГУП «ВНИИОФИ» 09 июля 2020 г.
Основные средства поверки:
Комплект интерференционных светофильтров «Ф» из состава набора мер КНФ-1-01
(номер в Федеральном информационном фонде 37858-08)
Комплект светофильтров КНФ-1М из состава набора мер КНФ-1-01 (номер в
Федеральном информационном фонде 37858-08)
Комплект светофильтров КНФ-1Ф-01 из состава набора мер КНФ-1-01 (номер в
Федеральном информационном фонде 37858-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых фотометров с требуемой точностью.
Знак поверки наносится на корпус фотометров фотоэлектрических КФК-3-«ЗОМЗ».
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
4
Нормативные и технические документы, устанавливающие требования к фотометрам
фотоэлектрическим КФК-3-«ЗОМЗ»
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ Р 50444-92 Приборы, аппараты и оборудование медицинское. Общие
технические условия
Приказ Росстандарта от 27.11.2018 г. № 2517 Государственная поверочная схема для
средствизмеренийспектральных,интегральных,редуцированныхкоэффициентов
направленного пропускания, диффузного и зеркального отражений и оптической плотности в
диапазоне длин волн от 0,2 до 20,0 мкм.
Изготовитель
Акционерное общество «Загорский оптико-механический завод» (АО «ЗОМЗ»)
ИНН 5042010793
Адрес: 141300, Московская обл., г. Сергиев Посад, пр-т Красной Армии, д.212В
Телефон: +7(495)728-77-98, +7 (496)542-56-97, +7(496)549-21-01
Web-сайт:
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: +7 (495) 437-33-56; факс +7 (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.
