Влагомеры термогравиметрические инфракрасные FD, ГРСИ 32650-06
Номер госреестра:
32650-06
Наименование СИ:
Влагомеры термогравиметрические инфракрасные
Обозначение типа:
FD
Производитель:
Фирма "Kett Electric Laboratory", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.06.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 25218
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Влагомеры термогравиметрические инфракрасные FD (модификации FD 610
и FD 720)
Назначение средства измерений
Влагомеры термогравиметрические инфракрасные FD (далее – влагомеры)
предназначены для экспрессного измерения влажности зерна и зернопродуктов.
Описание средства измерений
Принципдействиявлагомеров–инфракрасныйтермогравиметрический,
основанный на обезвоживании объекта измерений инфракрасным излучением с
автоматическим взвешиванием в процессе сушки с индикацией результата измерения.
Конструктивно влагомер состоит из: нагревательного элемента – галогенового
источника инфракрасного излучения, встроенного в крышку сушильной камеры;
взвешивающегоустройства;блокауправления,обработкииотображенияс
жидкокристаллическим индикатором; цифровой клавиатуры с возможностью ввода
буквенно-цифровых символов.
Анализ выполняется автоматически под управлением программного обеспечения.
Процесс измерения включает следующие операции: оператор размещает пробу
анализируемого материала в сушильную камеру, после чего происходит взвешивание, а
затем автоматическое определение потери массы под действием инфракрасного излучения
и пересчет в единицы содержания влаги, с учетом начальной массы пробы. Результаты
анализа выводятся на дисплей и могут быть переданы на периферийные устройства.
Во влагомере предусмотрены следующие единицы содержания влаги:
-
Влажность – отношение убыли массы пробы к начальной массе пробы, %;
-
Сухой остаток – отношение убыли массы пробы к конечной массе пробы, %;
-
Отношение – отношение конечной массе пробы к начальной массе пробы, %;
-
Масса пробы, г.
Во влагомере предусмотрена функция «калибровки» взвешивающего устройства
пользователем с использованием внешней калибровочной гири.
Влагомер выпускается в двух модификациях FD 610 и FD 720, различающихся
техническими и метрологическими характеристиками.
Влагомер имеет встроенный однонаправленный интерфейс RS232.
Программное обеспечение
Влагомеры оснащены встроенным программным обеспечением. Наименование
версии высвечивается на дисплее влагомера при включении. Основные функции
программного обеспечения: обработка данных, поступающих с системы взвешивания,
последующий пересчет их вышеперечисленные единицы содержания влаги; хранение
данных «калибровки»; вывод данных на дисплей и передача на периферийные устройства.
Программное обеспечение влагомера заложено в микроконтроллере в процессе
производства и защищено от доступа и изменения. Обновление программного
обеспечения в процессе эксплуатации не предусмотрено.
Уровеньзащитыотнепреднамеренныхипреднамеренныхизменений
соответствует уровню «А» по МИ 3286-2010.
лист № 2
всего листов 4
Идентификационные данные программного обеспечения (ПО)
Наименование
ПО
Цифровой
идентификатор
ПО
FD
Идентифика-
ционное
наименование
ПО
FD-01
Номер версии
(идентифика-
ционный номер)
ПО
FD-01-01
-
Алгоритм
вычисления
цифрового
идентификатора ПО
-
Наименование характеристик
+
15
220
-
10
/ 50 ÷ 60
Метрологические и технические характеристики
Значения
характеристик для модификаций
FD 610FD 720
0,5 – 99,5
0,005 0,001
0,1 0,01
0,50,2
Диапазон измерений влажности, %
Дискретность в единицах массы, г
Дискретность в единицах влажности, %
Предел допускаемой абсолютной погрешности
измерений влажности, %
Минимальная масса пробы, г
Максимальная масса пробы, г
Диапазон устанавливаемых температур сушки,
°
С
Дискретность установки температуры сушки,
°
С
Диаметр кюветы для пробы, мм
Потребляемая мощность, В·А, не более
5 0,5
65 120
50 – 180
1 1
95 130
185 625
Параметры источника питания:
входное напряжение, В / частота, Гц
Габаритные размеры, мм
Масса, кг, не более
210 х 320 х 305
3
220 х 415 х 190
4,5
Условия эксплуатации
температура окружающего воздуха,
°
С 10 – 30
относительная влажность воздуха (при t = 20 °С), % 30 – 80
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.

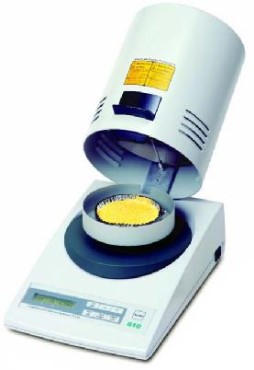

Фотографии внешнего вида влагомеров представлены на рисунках 1а и 1б
Рис. 1а – Фото влагомера FD 610Рис. 1б – Фото влагомера FD 720
Место нанесения поверительного клейма (знака поверки в виде наклейки).
лист № 3
всего листов 4
Наименование
Шифр
Комплектность средства измерений
МП 5-241-2006
Т8А
Количество,
шт. (экз.)
1
1
1
2
1
2
1
1
1
2
1
1 Влагомер термогравиметрический инфракрасный FD
2 Кабель питания
3 Защитный экран
4 Держатель и тарелка для образцов
5 Подставка для тарелки
6 Алюминиевая подстилка (упаковка 10 шт.)
7 Набор ложек для проб
8 Руководство по эксплуатации
9 Методика поверки (в редакции 2012 года)
10 Запасной предохранитель
11 Упаковочная коробка
12 Принтер с соединительным кабелем и бумагой
13 Дробилка для образцов
14 Trial для тестирования температурного сенсора
VZ-330
TQ-100
GF-100
Примечание: позиции с 12 по 14 поставляются по дополнительному заказу.
Поверка
осуществляется по документу "ГСИ. Влагомер термогравиметрический инфракрасный FD
(модификации FD 610 и FD 720). Методика поверки. МП 5-241-06", с изменением №1,
утвержденным ФГУП «УНИИМ» в марте 2012 г.
Эталонные средства измерений, используемые при поверке:
стандартные образцы состава зерновых, зернобобовых культур и продуктов их
переработки ГСО 9734-2010.
Сведения о методиках (методах) измерений
ГОСТ Р 8.633–2007 «Государственная система обеспечения единства измерений. Зерно и
зернопродукты. Инфракрасный термогравиметрический метод определения влажности»
ГОСТ Р 52377–2005 «Изделия макаронные. Правила приемки и методы определения
качества»
Метод измерений представлен в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к влагомерам
ГОСТ 8.681–2009 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений содержания влаги в твердых
веществах и материалах»
Техническаядокументацияфирмы-изготовителя«KettElectricLaboratory»
(Япония).
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
осуществление ветеринарной деятельности;
выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
лист № 4
всего листов 4
Изготовитель
фирма «Kett Electric Laboratory» (Япония)
1-8-1, Minami-Magome, Ota-ku, Tokyo 143-8507, Japan, tel (03) 3776-1111
Заявитель
ООО "Агросистемприбор"
109428, г. Москва, ул. Михайлова, д. 28/7
т/ф (495) 231-82-01
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «Уральский научно-
исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»), 620000,
г. Екатеринбург, ул. Красноармейская, 4, тел. (343) 350-26-18, факс: (343) 350-20-39,
e-mail:
.
Аккредитован в соответствии с требованиями Федерального агентства по
техническому регулированию и метрологии и зарегистрирован в Государственном реестре
средств измерений под № 30005-11. Аттестат аккредитации от 03.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.П.«___» ______________ 2012 г.
