Мосты эталонные переменного тока BN-100A, ГРСИ 32602-12
Номер госреестра:
32602-12
Наименование СИ:
Мосты эталонные переменного тока
Обозначение типа:
BN-100A
Производитель:
Фирма "Hottinger Baldwin Messtechnik GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.01.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 45229
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мосты эталонные переменного тока BN-100А
Назначение средства измерений
Мосты эталонные переменного тока BN-100А (далее – мосты) предназначены для
воспроизведениянормированныхэлектрическихсигналов,моделирующихсигналы
полномостовых тензометрических измерительных датчиков сопротивлением 350 Ом и
работающих на несущей частоте 225 Гц, получаемых под действием заданных механических
нагрузок.
Описание средства измерений
Мосты эталонные переменного тока BN-100А представляют собой портативные
высокоточные электроизмерительные приборы. На передней панели мостов расположены: три
поворотных переключателя, предназначенные для выбора диапазонов воспроизведения и
установки уровней электрических сигналов, переключатель полярности напряжения питания
тензометрических датчиков.
На задней панели мостов расположены: соединительный разъем для подключения к
калибруемому измерительному прибору, выключатель питания и соединитель сетевого шнура.
Мосты эталонные переменного тока BN-100А схемотехнически представляют собой
прецизионную резистивную цепь, имитирующую тензометрический полномостовой датчик
сопротивлением 350 Ом. Воспроизведение нормированных электрических сигналов в пределах
± 100мВ/В обеспечивается посредством переключаемых индуктивных делителей.
Низкая собственная ёмкость и индуктивность применяемой схемотехники обеспечивает
высокий класс точности мостов эталонных переменного тока BN-100А. Компенсация
резистивных и ёмкостных влияний при использовании длинных соединительных кабелей
достигается применением 6-проводной схемы подключения.

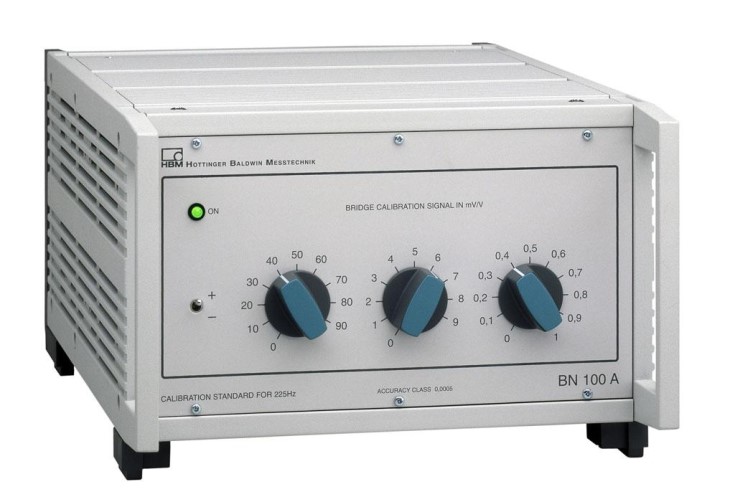

Фотография общего вида мостов эталонных переменного тока BN-100А представлена
на рисунке 1.
Рисунок 1 Фотография общего вида мостов эталонных переменного тока BN-100А
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Наименование
от 223 до 227
от 215 до 235
10
от 1 до 15
моста, Ом
Основныеметрологическиеитехническиехарактеристикимостовэталонных
переменного тока BN-100А представлены в таблице 1.
Таблица 1 – Основные метрологические и технические характеристики мостов эталонных
переменного тока BN-100А
Характеристика
(диапазон измерения, погрешность)
Класс точности0,0005
Номинальный диапазон частот напряжения питания
измерительной части моста, Гц
Допустимый диапазон частот напряжения питания
измерительной части моста, Гц
Номинальное напряжение питания измерительной
части моста, В
Допустимое напряжение питания измерительной
части моста, В
Эквивалентное сопротивление измерительной части
от 346 до 354
±
100
0,1
115/230 В
±
10%
Полярность выходного сигналаположительная или отрицательная
Предел воспроизведения коэффициента
преобразования, мВ/В
Дискретность воспроизведения коэффициента
преобразования, мВ/В
Напряжение питания моста
(при номинальной частоте 50 Гц)
Габаритные размеры (высота
´
ширина
´
глубина), мм171
´
255
´
367
Масса, кг, не более 7,2
Условия эксплуатации:
– номинальный температурный диапазон, °Сот 15 до 30
– рабочий температурный диапазон, °С от 0 до 50
– относительная влажность, %, не более 80
Знак утверждения типа
на лицевую панель корпуса мостов методом
покрытия и на титульный лист руководства по
Знак утверждения типа наносят
трафаретной печати со слоем защитного
эксплуатации типографским способом.
Комплектность средства измерений
Таблица 2 – Комплект поставки мостов эталонных переменного тока BN-100А
Наименование
Мост эталонный переменного тока
Сетевой кабель
Соединительный кабель
Соединительный кабель
Руководство по эксплуатации
Методика поверки
Обозначение
BN-100А
–
Kab 0238A-3
Kab 133A
–
МП-257/447-2011
Количество
1
1
1
1
1
1
Поверка
осуществляется по документу МП-257/447-2011 «Мосты эталонные переменного тока BN-
100А. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» 3 августа 2011 г.
Лист № 3
Всего листов 3
Перечень основных средств, применяемых при поверке:
– мультиметр цифровой прецизионный 8508А
диапазон измерения напряжения переменного тока: 0 – 20 В (100 Гц – 2 кГц);
предел допускаемой абсолютной погрешности измерения (
D
U):
±
(0,000065·U + 0,2 мВ);
– калибратор универсальный FLUKE 5520A
диапазон воспроизведения напряжения переменного тока: 3,3 – 32,9999 В (45 Гц – 10 кГц);
предел допускаемой абсолютной погрешности воспроизведения (
D
U):
±
(0,00015×U + 0,6 мВ)
Сведения о методиках (методах) измерений
Методы измерений с помощью мостов эталонных переменного тока BN-100А указаны в
документе «Мосты эталонные переменного тока BN-100А. Руководство по эксплуатации».
Нормативныедокументы,устанавливающиетребованиякмостамэталонным
переменного тока BN-100А
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие
технические условия».
2 Мосты эталонные переменного тока BN-100А. Руководство по эксплуатации.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
– выполнение работ по оценке соответствия промышленной продукции и продукции
других видов.
Изготовитель
Фирма «Hottinger Baldwin Messtechnik GmbH», Германия
lm Tiefen See 45, D-64293 Darmstadt, Deutschland,
Tel.: +49 6151 8030 Fax: +49 6151 8039100
Заявитель
ООО «Контрольно-измерительная и Весовая Техника» (ООО «КВТ»)
Адрес: 117218, Москва, ул. Кржижановского, д. 14, корп. 3, офис 308
Тел./Факс: (495) 229-10-80
, e-mail:
Испытательный центр
ГЦИСИФГУ «Ростест-Москва»
117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00;
Аттестат аккредитации № 30010-10 от 15.03.2010
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии________________Е.Р. Петросян
М.п.«____»_____________2012 г.
