Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 44098

об утверждении типа средств измерений

лист № 1

всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические взрывозащищённые типа

ТХА-0595, ТХК-0595

Назначение средства измерений

Преобразователи термоэлектрические типа ТХА-0595, ТХК-0595 (далее – термопреоб-

разователи или ТП) предназначены для измерений температуры жидких и газообразных хи-

мически неагрессивных, а также агрессивных сред, не разрушающих защитную арматуру. ТП

применяются для работы во взрывоопасных зонах и помещениях. Термометры имеют вид за-

щиты: «Взрывонепроницаемая оболочка» и маркировку взрывозащиты «1ExdIICT5X» по

ГОСТ Р 51330.0-99.

Описание средства измерений

Принцип действия основан на явлении возникновения в цепи термопреобразователя

термоэлектродвижущей силы при разности температур между его рабочим и свободными кон-

цами и зависимости величины термоэлектродвижущей силы от этой разности температур.

Термопреобразователи состоят из измерительной вставки с одним или двумя чувствительны-

ми элементами (термопары, армированной электроизоляционной огнеупорной керамикой),

контактной головки, защитной арматуры с различными видами присоединений к объектам

измерений

Материалзащитнойарматуры-нержавеющаястальмарок12Х18Н10Т,08Х13,

10Х17Н13М2Т. Конструкция оболочки термопреобразователя позволяет выдерживать испы-

тание на взрывоустойчивость внутренним избыточным давлением 1,5 МПа.

В зависимости от способа крепления на объекте ТП имеют 6 модификаций: ТХА-0595, ТХК-

0595 (защитная арматура без штуцера); ТХА-0595-01, ТХК-0595-01 (защитная арматура со

штуцером); ТХА-0595-02, ТХК-0595-02 (защитная арматура с фланцем). Каждая модификация

имеет несколько исполнений в зависимости от материала защитной арматуры, количества эле-

ментов и длины монтажной части. Для измерений температуры при высоких давлениях и ско-

ростях потока предусмотрены дополнительные защитные гильзы из нержавеющей стали ма-

рок 12Х18Н10Т и 08Х13. Фотография общего вида и схема пломбирования представлены на

рисунках 1 и 2.

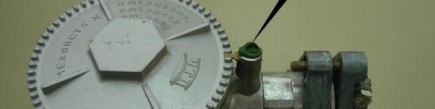

Рисунок 1 Преобразователи термоэлектрические взрывозащищённые типа

ТХА-0595, ТХК-0595. Стрелкой показано trial опломбирования.

лист № 2

всего листов 4

Рисунок 2 Преобразователи термоэлектрические взрывозащищённые типа

ТХА-0595, ТХК-0595. Общий вид

±2,5

±0,0075t

±2,5

±0,0075t

±3,25

±0,00975t

±3,25

±0,00975t

от 0 до 800

от 0 до 600

600

450

Метрологические и технические характеристики

Таблица 1

1. Диапазон измеряемых температур,

С:

для ТХА:

для ТХК:

2. Номинальное значение температуры применения,

С:

для ТХА:

для ТХК:

3. Класс допуска чувствительного элемента ТП

4. Условное обозначение НСХ по ГОСТ Р 8.585-2001:

для ТХА:

для ТХК

5. Пределы допускаемого отклонения ТЭДС ЧЭ ТП от НСХ,

С:

для ТХА:

- в диапазоне температур от 0

С до 333

- в диапазоне температур свыше 333

С до 800

для ТХК:

- в диапазоне температур от 0

С до 300

- в диапазоне температур свыше 300

С до 600

(t- температура измеряемой среды)

6. Пределы допускаемого отклонения ТЭДС ТП от НСХ с учётом дополни-

тельной погрешности от теплоотвода,

С:

для ТХА:

- в диапазоне температур от 0

С до 333

- в диапазоне температур trial 333 до 800

для ТХК:

- в диапазоне температур от 0

С до 300

- в диапазоне температур свыше 300

С до 800

лист № 3

всего листов 4

7. Диаметр термоэлектродов, мм0,5

8. Количество чувствительных элементов:

для ТХА-0595, ТХК-0595, ТХА-0595-01, ТХК-0595-011 или 2

для ТХК-0595-02, ТХА-0595-02 1

9. Показатель тепловой инерции не более, с: 20

10. Средняя наработка на отказ при номинальной температуре применения не

менее, ч:8000

11. Вероятность безотказной работы за 1000 ч 0,8

12. Условное давление измеряемой среды Pу, МПа:

- для ТХА-0595, ТХК-05951

- для ТХА-0595-01, ТХК-0595-01, ТХК-0595-02, ТХА-0595-02 2,5

13. Габаритные размеры, мм:

наружный диаметр защитной арматурыот 6 до 8

длина монтажной части защитной арматуры от 250 до 3000

14. Масса, кг от 1,8 до 3,0

По устойчивости к климатическим воздействиям ТП имеют: обыкновенное исполнение Д3 по

ГОСТ Р 52931-2008, но при этом верхнее значение температуры окружающего воздуха до100

С; тропическое исполнение Т3 по ГОСТ 15150-69, но для работы при температуре окружаю-

щего воздуха до 100

С и относительной влажности воздуха 98 % при 35

С.

Знак утверждения типа

наносится на титульный лист эксплуатационной документации в верхнем левом углу типо-

графским способом.

Комплектность средства измерений

Термопреобразователь (модель и исполнение в соответст-- 1 шт.

вии с заказом)

Паспорт- 1 экз.

Руководство по эксплуатации - 1 экз. (на партию 25 шт. или

меньшее кол-во при отправке в

один адрес)

Поверка

ТП производится по ГОСТ 8.338 -2002 «ГСИ. Преобразователи термоэлектрические. Методи-

ка поверки».

Основные средства поверки:

Вольтметр цифровой Щ31. Класс точности 0,05;

Термостат нулевой ТН -12. Градиент температуры 0,02 ºС/см;

Горизонтальная трубчатая печь МТП-2М. Температурный градиент 0,8 ºС;

Эталонный термоэлектрический преобразователь ППО 1 разряда.

Сведения о методиках (методах) измерений

Преобразователи термоэлектрические взрывозащищённые типа ТХА-0595, ТХК-0595.

Руководство по эксплуатации 2.822.020 РЭ.

Нормативныеитехническиедокументы,устанавливающиетребованияк

преобразователям термоэлектрическим взрывозащищённым типа ТХА-0595, ТХК-0595

ГОСТ Р 52931-2008

ГОСТ Р 8.585-2001

ГОСТ 6616-94

ГСИ. ТЕРМОПАРЫ. Номинальные статические характеристики преоб-

разования.

Приборы контроля и регулирования технологических процессов. Общие

технические условия

Преобразователи термоэлектрические. Общие технические условия.

лист № 4

всего листов 4

ГОСТ 8.558-93

ТУ 311-

00226253.053-96

ГСИ. Государственная поверочная схема для средств измерения темпе-

ратуры.

Преобразователи термоэлектрические взрывозащищённые типа ТХА-

0595, ТХК-0595. Технические условия».

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений: выполнение работ по оценке соответствия промышленной

продукции и продукции других видов, а также иных объектов установленным законодатель-

ством Российской Федерации обязательным требованиям.

Изготовитель

ООО «Теплоприбор-Сенсор»

454047, г. Челябинск, ул. 2-я Павелецкая, 36,

т/ф (351) 725-76-51/(351) 725-76-29

sales@tpchel.ru

;

support@tpchel.ru

;

Internet-адрес:

http://www.tpchel.ru/

Испытательный центр

Государственный центр испытаний средств измерений ФГУ «Челябинский ЦСМ».

Регистрационный номер 30059-10.

Адрес:4564048, г.Челябинск, ул.Энгельса, д.101

Тел/факс(351)232-04-01,

e-mail:stand@chel.surnet.ru

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииЕ.Р. Петросян

М.п.«___»___________2011 г.
