Приложение к свидетельству № 24918
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приемники телевизионные измерительные ПТВ-1И
Назначение средства измерений
Приемник телевизионный измерительный ПТВ-1И (далее – приемник) предназначен для
приема, прецизионной демодуляции и измерения радиосигналов изображения и звукового со-
провождения эфирных телевизионных (ТВ) радиопередатчиков, сетей кабельного телевидения,
систем MMDS и других систем, использующих телевизионные радиосигналы стандарта D/K.
Приемник используется для контроля и измерения качественных параметров указанных
устройств и ТВ трактов при их производстве и эксплуатации.
Описание средства измерений
Приемник выполнен по супергетеродинной схеме с двойным преобразованием частоты.
Перенос спектра радиосигнала на первую промежуточную частоту (ПЧ) 1088 МГц производит-ся
с помощью первого гетеродина – синтезатора частоты, формирующего требуемую сетку час-тот.
Перенос на вторую ПЧ 38 МГц осуществляется с помощью второго гетеродина – генерато-ра
фиксированной частоты 1050 МГц. Фильтр второй ПЧ выполнен в виде термостатированно-го
ПАВ-фильтра со склоном Найквиста. Детектирование сигнала производится синхронным
детектором.
Основные параметры приемника соответствуют требованиям ГОСТ 20532-83 и
ГОСТ Р 50890-96 на телевизионный приемник и обеспечивают условия, необходимые для ана-
лиза демодулированных сигналов изображения и звукового сопровождения. Отображение зна-
чений основных параметров радиосигнала в процессе измерений осуществляется на встроен-
ном дисплее.
Приемник имеет два входа - вход ВЧ I (с малой чувствительностью - при использовании в
качестве стандартного измерительного демодулятора) и вход ВЧ II (с высокой чувствительно-
стью и избирательностью - при работе по «эфиру», в кабельных сетях).
Приемник выполнен в виде моноблока (конструктив 19”) в переносном и стоечном вари-
антах исполнения.
Общий вид приемника, места размещения знака утверждения типа, обозначения типа СИ
и пломбировки приведены на рисунке 1.
Конструкция приемника обеспечивает ограничение доступа к определенным частям в це-
лях предотвращения несанкционированной настройки и вмешательства путем пломбировки.
Маркирование (заводской номер, год выпуска) производится на задней панели приемника.

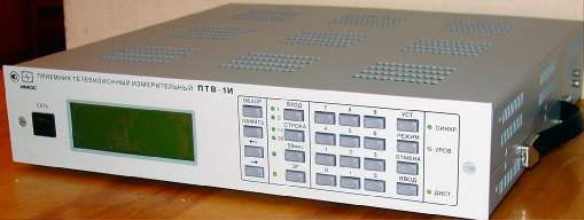

Рисунок 1- Общий вид приемника ПТВ-1И
Место для знака
утверждения типа
Место
обозначения типа
СИ
Место
пломбировки
Лист № 2
Всего листов 5
Программное обеспечение
Идентификационные данные программного обеспечения
(
ПО) приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
PTV1
TV_reciever1
Версия 1.1
06640C6C47D5A03DA8DC99C4464DFDBE
Алгоритм вычисления цифрового идентификатора ПО MD5
Внешний доступ к установленному энергонезависимому ПО отсутствует. Специальных
средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень
защиты по рекомендации Р 50.2.077-2014 высокий.
Метрологические и технические характеристики
·
диапазон входных частот ……………………………………………..….от 48,5 до 862 МГц
(1 –12 и 21 – 69 ТВ каналы; 1- 8, 11 - 40 спецканалы);
·
диапазон уровня напряжений входных сигналов, мВ эфф:
Ø
- по входу ВЧ I ......................................................... .......................................... 50 … 500;
Ø
- по входу ВЧ II ........................................................................................................0,1 … 50;
·
затухание несогласованности, дБ, не менее:
Ø
по входу ВЧ I .....................................................................................................................27;
Ø
по входу ВЧ II на частотах до 300 МГц ...........................................................................10;
Ø
по входу ВЧ II на частотах выше 300 МГц ....................................................................... 8;
·
чувствительность, ограниченная шумами, мкВ, не хуже....................................................100;
·
избирательность по соседнему каналу, дБ, не менее ............................................................56;
·
избирательность по зеркальному каналу, дБ, не менее ........................................................56;
Основные параметры канала изображения:
·
выходное напряжение (размах от уровня белого до уровня синхроимпульсов)
на нагрузке 75 Ом (при коэффициенте глубины модуляции 85 %), В...................1,00
±
0,05;
·
отношение сигнал/шум (взвешенное значение)
Ø
по входу ВЧ I - во всем диапазоне уровней входного сигнала, дБ, не менее……….…....60;
Ø
по входу ВЧ II - в диапазоне уровней входного сигнала
(1...20) мВ эфф. дБ, не менее...................................................................................................46;
- в диапазоне уровней входного сигнала (20...100) мВ эфф. дБ, не менее....................… 60;
·
несовпадение вершины импульса «отбивки нуля» с нулевым уровнем
радиосигнала, %, не более.....................................................................................................
±
0,5;
·
амплитудно-частотная характеристика тракта изображения
соответствует полю допуска АЧХ по ГОСТ 20532-83;
·
характеристика группового времени задержки соответствует
полю допуска ГВЗ по ГОСТ 20532-83;
·
нелинейность амплитудной характеристики, %, не более .................................................
±
5;
·
дифференциальная фаза в пределах (8 – 85) % уровня несущей, градусов, не более…...
±
2;
·
дифференциальное усиление в пределах (8 – 85) % уровня несущей, %,
не более ....................................................................................................................................
±
4;
·
неравномерность плоской части прямоугольных импульсов частоты строк
(относительно размаха сигнала изображения) %, не более .............................................
±
0,5;
·
неравномерность плоской части прямоугольных импульсов частоты полей
(относительно размаха сигнала изображения) %, не более ............................................
±
0,5;
·
пиковое значение собственного фона в полосе частот до 1 кГц, дБ, не менее………......62.
Лист № 3
Всего листов 5
Основные параметры канала звукового сопровождения:
·
выходное напряжение на нагрузке 600 Ом при девиации
±
50 кГц
и модуляции частотой 1000 Гц, В ......................................................................0,775
±
0,0387;
·
неравномерность АЧХ в полосе 30 – 15000 Гц относительно АЧХ
цепи предыскажения с постоянной времени 50 мкс, дБ, не более.................................
±
0,5;
·
коэффициент гармоник в полосе модулирующих частот 30 – 15000 Гц
(при девиации
±
50 кГц), %, не более ...................................................................................0,5;
·
эффективное значение собственного шума и фона на разностной частоте
при номинальной модуляции канала изображения прямоугольными
импульсами 50 Гц и включенной цепи обратной коррекции с постоянной
времени 50 мкс и псофометрическом фильтре, дБ, не менее ............................................60;
·
погрешность калибровки эффективного значения выходного уровня
паразитной амплитудной модуляции несущей частоты звукового сопровождения
(ПАМ) и сопутствующей паразитной амплитудной модуляции несущей частоты
звукового сопровождения (СПАМ), %, не более...............................................................
±
10;
Диапазон измеряемых значений и пределы допускаемой погрешности измерения
параметров сигналов встроенными измерительными средствами:
·
диапазон измерения несущей частот изображения, МГц........................от 48,5 до 862;
·
пределы допускаемой относительной погрешности измерения частоты
изображения, МГц, не trial...........……….……………….............................................
±
10
-
7
;
·
диапазон измерения уровня входного сигнала, мВ эфф .......................................от 0,1 до 500;
·
пределы допускаемой абсолютной погрешности измерения
уровня входного сигнала дБ, не более ...................................................................................
±
2;
·
диапазон измерения отношения уровней сигналов изображения
и звукового сопровождения, дБ...................................................................................от 7 до 16;
·
пределы допускаемой абсолютной погрешности измерения отношения
уровней сигналов изображения и звукового сопровождения, дБ, не более ......................
±
2;
·
диапазон измерения глубины модуляции, %.................................................................20 – 99,9;
·
пределы допускаемой абсолютной погрешности измерения
глубины модуляции, %, не более .............................................................................................
±
2;
·
диапазон измерения содержания синхроимпульсов в радиосигнале, %........................10 – 40;
·
пределы допускаемой абсолютной погрешности измерения
содержания синхроимпульсов в радиосигнале, %, не более .................................................
±
2;
·
диапазон измерения девиации частоты канала звукового
сопровождения, кГц ………………………………………………………………….от 10 до 99;
·
пределы допускаемой относительной погрешности измерения
девиации частоты канала звукового сопровождения, %, не более........................................
±
5;
·
пределы допускаемой дополнительной погрешности измерения сигналов, обуслов-
ленные изменением температуры окружающей среды на каждые 10° С относительно
нормальных условий (25±5) °С в пределах рабочих температур, составляют 0,5 соот-
ветствующей основной погрешности.
·
время установления рабочего режима, мин............................................................................ 20;
·
время непрерывной работы, часов в сутки..............................................................................24;
·
средняя наработка на отказ составляет, часов, не менее...............................................10 000;
·
средний срок службы, лет, не менее ......................................................................................10;
·
питание от сети переменного тока 220 В, 50 Гц, В…..………………………………...…
±
22;
Лист № 4
Всего листов 5
·
питание от сети постоянного тока 12 В, В…………………………………………………...
±
2;
·
потребляемая мощность В·А, не более .....................................................…..........................60;
·
масса, кг, не более…………….....................................................................….......................... 8;
·
габаритные размеры, мм, не более,…………….... - длина – 435, ширина – 450, высота – 88;
·
условия эксплуатации соответствуют 2-ой группе ГОСТ 22261-94.
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским спосо-
бом и на лицевую панель приемника способом литографии.
Комплектность средства измерений
Приемники поставляются в комплекте, указанном в таблице 2.
ОбозначениеКол-во
ИЮБЛ.467761.0031
Таблица 2 - Комплект поставки
Наименование
Приемник телевизионный измерительный
ПТВ-1И
Комплект кабелей
Руководство по эксплуатации
Паспорт
ИЮБЛ.305651.0011
ИЮБЛ.467761.003 РЭ1
ИЮБЛ.467761.003 ПС1
Поверка
осуществляется в соответствии с документом ИЮБЛ.467761.003 РЭ, раздел 4 «Методика
поверки», согласованным с ГЦИ СИ ФГУП «ВНИИФТРИ» 15.06.2006 г.
При проведении поверки должны применяться следующие средства измерений:
- генератор сигналов высокочастотный Г4-176Б – пределы допускаемой погрешности
установки частоты
±
1,5·10
-3,
, пределы допускаемой погрешности установки уровня
±
1,5 дБ. Госреестр № 20534-00;
- осциллограф С1-81 – основная погрешность измерения уровня
±
1,5 %;
- частотомер электронно-счетный Ч3-34А – основная погрешность измерения длитель-
ности ±10 нс; Госреестр №3163-72;
- генератор телевизионных измерительных сигналов Г-230 – относительное отклонение
размаха импульсов не более ±2 %; дифференциальное усиление не более, дифференциальная
фаза не более ±1 град., неравномерность АЧХ не более ±2 % . Госреестр № 16366-03.
- анализатор телевизионный мониторинговый АТМ-2 – основная погрешность измере-
ния уровня ±1 %, основная погрешность измерения искажений ±1 %, погрешность измерения
неравномерности АЧХ не более ±1 %. Госреестр № 17243-03.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
Приемник телевизионный измерительный ПТВ-1И. Руководство по эксплуатации
ИЮБЛ.467761.003 РЭ
Нормативные документы, устанавливающие требования к приемникам телевизионным
измерительным ПТВ-1И
·
ГОСТ 20532-83Радиопередатчики телевизионные I-V диапазонов Основные
параметры, технические требования и методы измерений
·
ГОСТ Р 50890-96Передатчики телевизионные маломощные. Основные пара-
метры, технические требования и методы измерений
Лист № 5
Всего листов 5
·
ГОСТ Р 51107-97 Системы стереофонического радиовещания. Основные пара-
метры. Методы измерений.
·
ГОСТ 11515-91 Каналы и тракты звукового вещания. Основные параметры каче-
ства. Методы измерений.
Изготовитель
Общество с ограниченной ответственностью «Научно-технический комплекс измери-
тельной аппаратуры» «ИМОС»
(ООО «НТК «ИМОС»)
194021, Санкт-Петербург, ул. Политехническая, д. 22
Тел/факс (812) 297-89-13
ИНН 7802086284
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ГЦИ СИ ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий посе-
лок Менделеево, промзона ВНИИФТРИ, корп.11
Почтовый адрес:141570, Московская область, Солнечногорский р-н, п/о Менделеево
Телефон: +7(495) 526-63-00
E-Mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИФТРИ» по проведению испытаний
средств измерений в целях утверждения типа № 30002-08 от 04.12.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
