ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы влажного воздуха HygroGen
Назначение средства измерений
Генераторы влажного воздуха HygroGen предназначены для воспроизведения зада-
ваемых значений относительной влажности, температуры точки росы и температуры паро-
воздушных смесей, применяемых для градуировки, калибровки и поверки гигрометров и
проведения научных исследований.
Описание средства измерений
Генераторы влажного воздуха HygroGen (далее - генераторы) основаны на методе
смешения потоков осушенного и увлажнённого воздуха для воспроизведения задаваемых
значений относительной влажности и температуры точки росы воздуха и на методе Пельтье
для воспроизведения задаваемых значений температуры.
Для создания потока осушенного воздуха в генераторе установлена сменная ячейка с
сорбентом, через которую проходит воздух, отбираемый из окружающей среды встроенным
мембранным насосом. Для создания потока увлажнённого воздуха в генераторе установлен
увлажнитель, состоящий из ультразвукового генератора водного аэрозоля, мембранного на-
соса и ёмкости для дистиллированной воды. Сухой и влажный потоки смешиваются для по-
лучения требуемой влажности и поступают во встроенную измерительную камеру. Смешени-
ем потоков управляет встроенный контроллер и управляющие датчики влажности и темпера-
туры, установленные в измерительной камере. Для воспроизведения и поддержания заданной
температуры в измерительной камере установлена термоэлектрическая батарея Пельтье. Для
измерения воспроизводимых значений относительной влажности, температуры точки росы и
температуры используется внешний контрольный конденсационный гигрометр (для модифи-
каций HygroGen 2, HygroGen 2-473, HygroGen 2-973, HygroGen 2-373LHX) либо встроенный
сорбционный гигрометр (для модификации HygroGen 1). В качестве рабочего газа в генера-
торах используется воздух окружающей среды, поэтому подключения внешних источников
газа конструктивно не предусмотрены.
Генераторы влажного воздуха HygroGen имеют аналогичные конструктивные испол-
нения и отличаются лишь точностью воспроизведения относительной влажности и темпера-
туры точки росы. Генератор модификации HygroGen 1 конструктивно выполнен в едином
блоке со встроенным контрольным сорбционным гигрометром, на дисплее отображаются за-
даваемые пользователем значения относительной влажности и температуры и результаты из-
мерений воспроизводимых генератором значений относительной влажности и температуры.
Внешний вид модификации HygroGen 1 приведён на рисунке 1. Генераторы модификаций
HygroGen 2, HygroGen 2-473, HygroGen 2-973, HygroGen 2-373LHX конструктивно выполне-
ны в виде двух соединённых между собой блоков: блока задания влажности и температуры и
блока внешнего контрольного конденсационного гигрометра. На дисплее блока задания
влажности отображаются задаваемые пользователем значения относительной влажности и
температуры, а также текущие показания задатчиков относительной влажности и температу-
ры в измерительной камере. На дисплее блока внешнего контрольного конденсационного
гигрометра отображаются результаты измерений воспроизводимых генератором значений
относительной влажности, температуры точки росы и температуры. Внешний вид генерато-
ров модификаций HygroGen 2, HygroGen 2-473, HygroGen 2-973, HygroGen 2-373LHX приве-
дён на рисунках 2, 3, 4 и 5. В генераторах модификаций HygroGen 2 и HygroGen 2-473 блок
внешнего контрольного конденсационного гигрометра подключается к блоку задания влаж-
ности путём установки оптического зонда влажности и платинового термометра сопротивле-
ния в порты измерительной камеры. В генераторах модификаций HygroGen 2-973, HygroGen
2-373LHX блок внешнего контрольного конденсационного гигрометра подключается к блоку
Лист № 2
всего листов 7
задания влажности с помощью обогреваемых гибких трубок. К генераторам могут быть под-
ключены внешний монитор, клавиатура и мышь для ввода задаваемых значений и просмотра
графиков и таблиц с результатами измерений, флэш-карта для записи результатов измерений.

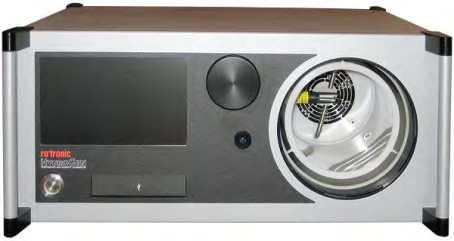

Рисунок 1. Внешний вид генератора влажного воздуха HygroGen модификации HygroGen 1.

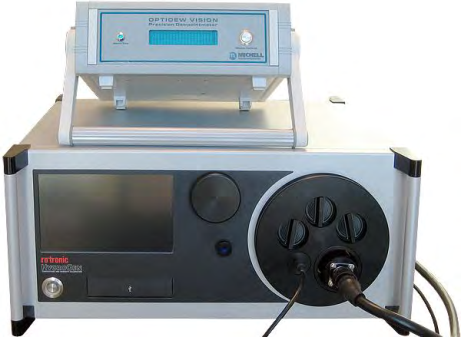

Рисунок 2. Внешний вид генератора влажного воздуха HygroGen модификации HygroGen 2.
Вверху показан блок внешнего контрольного конденсационного гигрометра, внизу показан
блок воспроизведения и поддержания влажности

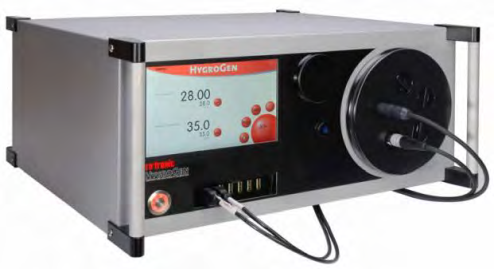

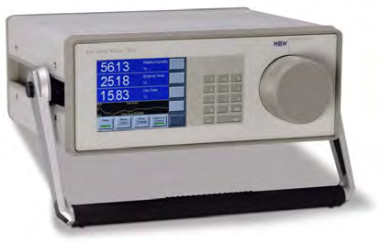

Рисунок 3. Внешний вид генератора влажного воздуха HygroGen модификации
HygroGen 2-473. Слева показан блок внешнего контрольного конденсационного гигрометра,
справа показан блок воспроизведения и поддержания влажности.
Лист № 3
всего листов 7

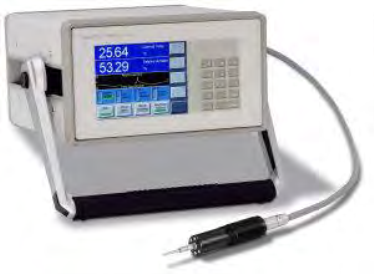

Рисунок 4. Внешний вид генератора влажного воздуха HygroGen модификации
HygroGen 2-973. Слева показан блок внешнего контрольного конденсационного гигрометра,
справа показан блок воспроизведения и поддержания влажности.

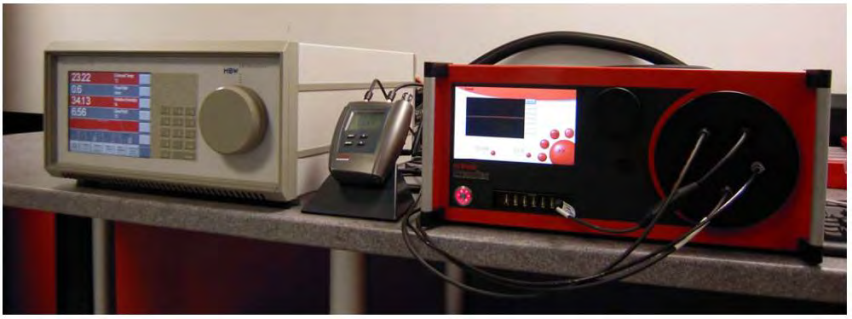

Рисунок 5. Внешний вид генератора влажного воздуха HygroGen модификации
HygroGen 2-373LHX. Слева показан блок внешнего контрольного конденсационного гигро-
метра, справа показан блок воспроизведения и поддержания влажности
Программное обеспечение
В генераторах влажного воздуха HygroGen используется встроенное программное
обеспечение, предназначенное для управления работой генератора, пересчёта единиц влаж-
ности, отображения режимов работы и результатов измерения, сохранения данных.
Структура встроенного программного обеспечения включает в себя блоки нескольких
программных компонентов:
а)HW4 (предназначено для управления блоком задания влажности генератора, для
вывода информации на дисплее trial задания влажности генератора);
б) MBW (предназначено для управления блоком внешнего контрольного конденсаци-
онного гигрометра, для вывода информации на дисплее блока внешнего контрольного кон-
денсационного гигрометра);
в) Optidew Firmware (предназначено для управления блоком внешнего контрольного
конденсационного гигрометра);
г) Opti-Soft (предназначено для вывода информации на дисплее блока внешнего кон-
трольного конденсационного гигрометра);
Версия встроенного программного обеспечения отображается на дисплее в меню на-
строек генератора.
Влияние программного обеспечения на метрологические характеристики генераторов
влажного воздуха HygroGen учтено при нормировании метрологических характеристик. За-
Лист № 4
всего листов 7
щита программного обеспечения от непреднамеренных и преднамеренных изменений соот-
ветствует уровню «С» по МИ 3286-2010.
Наименовав-ние
программного
обеспечения
HW4
HW4.exe
1.0.0.674
MD5
36062
V5.6
9F1B
CRC-16-CCITT
36057
V2.01
С9F1
CRC-16-CCITT
473
V1.2
MD5
973
V1.2
MD5
373LHX
V1.2
F01C6A6E9CC6EA6795E6
AB1B546B6079
MD5
Таблица 1. Идентификационные данные программного обеспечения генераторов влажного
воздуха HygroGen
Идентифика-
ционное на-
именование
программного
обеспечения
Номер версии Цифровой идентификатор Алгоритм вычис-
(идентификаци- программного обеспечения ления цифрового
онный номер) (контрольная сумма метро- идентификатора
программного логически значимой частипрограммного
обеспеченияПО)обеспечения
06D7DBD8353B28332AD2
2B6E0A522514
BDCD34BCD1D1608D36C
A43597F30EA67
BDCD34BCD1D1608D36C
A43597F3012F7
Optidew Firmware
(только для Hy-
groGen 2)
Opti-Soft (только
для HygroGen 2)
MBW(только для
HygroGen 2-473)
MBW(только для
HygroGen 2-973)
MBW(только для
HygroGen 2-
373LHX)
Метрологические и технические характеристики
1. Диапазоны воспроизведения относительной влажности, температуры точки росы и
температуры приведены в таблице 2.
Таблица 2
Модификация
HygroGen 1
HygroGen 2
HygroGen 2-473
HygroGen 2-973
HygroGen 2-373LHX
Воспроизводимая единица
Относительная влажность
Температура
Относительная влажность
Температура
Температура точки росы
Относительная влажность
Температура
Температура точки росы
Относительная влажность
Температура
Температура точки росы
Относительная влажность
Температура
Температура точки росы
Диапазон воспроизведения
от 5 до 95 %
от 0 до +60 ºС
от 0 до 100 %
от 0 до +60 ºС
от -40 до +60 ºС
от 5 до 100 %
от 0 до +60 ºС
от -20 до +60 ºС
от 0 до 100 %
от 0 до +60 ºС
от -50 до +20 ºС
от 0 до 100 %
от 0 до +60 ºС
от -50 до +60 ºС
2. Пределы допускаемой абсолютной погрешности приведены в таблице 3.
Таблица 3
Модификация
HygroGen 1
HygroGen 2
Воспроизводимая единица
Относительная влажность
Температура
Относительная влажность
Пределы допускаемой абсолютной погрешности
±1 %
±0,1 ºС
±0,5 % (в диапазоне от 5 до 95 %)
±1 % (в остальном диапазоне)
Лист № 5
всего листов 7
Модификация
HygroGen 2
Воспроизводимая единица
Температура
Температура точки росы
Пределы допускаемой абсолютной погрешности
±0,1 ºС
±0,2 ºС
HygroGen
473
2- Относительная влажность
Температура
Температура точки росы
2- Относительная влажность
HygroGen
973
Температура
Температура точки росы
±0,5 %
±0,1 ºС
±0,2 ºС
±0,5 % (при температуре от 0 до +20 ºС)
±1 % (при температуре свыше +20 до +60 ºС)
±0,1 ºС
±0,2 ºС
HygroGen 2-
373LHX
Относительная влажность ±0,5 %
Температура ±0,1 ºС
Температура точки росы ±0,2 ºС
3. Выходные сигналы приведены в таблице 4.
Таблица 4
МодификацияВыходные сигналы
АналоговыеЦифровые
HygroGen 1
HygroGen 2
HygroGen 2-473
HygroGen 2-973
HygroGen 2-373LHX
4-20 мА, реле сигнализации
4-20 мА, реле сигнализации
4-20 мА, реле сигнализации
4-20 мА, реле сигнализации
4-20 мА, реле сигнализации
Ethernet, USB
RS232, Ethernet, USB
RS232, Ethernet, USB
RS232, Ethernet, USB
RS232, Ethernet, USB
4. Напряжения питания приведены в таблице 5.
Таблица 5
Модификация
HygroGen 1
HygroGen 2
HygroGen 2-473
HygroGen 2-973
HygroGen 2-373LHX
Напряжение питания
110/230 В, 50/60 Гц
110/230 В, 50/60 Гц
110/230 В, 50/60 Гц
110/230 В, 50/60 Гц
110/230 В, 50/60 Гц
5. Потребляемая мощность приведена в таблице 6.
Таблица 6
Модификация
HygroGen 1
HygroGen 2
HygroGen 2-473
HygroGen 2-973
HygroGen 2-373LHX
Потребляемая мощность
200 Вт
300 Вт
300 Вт
400 Вт
700 Вт
6. Габаритные размеры приведены в таблице 7.
Таблица 7
Модификация
HygroGen 1
HygroGen 2
Габаритные размеры (ширина х высота х глубина), не более
455 х 420 х 212 мм
Блок задания 455 х 420 х 212 мм
Блок внешнего гигрометра 290 х 100 х 260 мм
HygroGen 2-473
HygroGen 2-973
HygroGen 2-373LHX
Блок задания 455 х 420 х 212 мм
Блок внешнего гигрометра 265 x 155 x 265 мм
Блок задания 455 х 420 х 212 мм
Блок внешнего гигрометра 440 х 155 х 410 мм
Блок задания 455 х 420 х 212 мм
Блок внешнего гигрометра 449 х 236 х 511 мм
Лист № 6
всего листов 7
7. Масса приведена в таблице 8.
Таблица 8
Модификация
HygroGen 1
HygroGen 2
HygroGen 2-473
HygroGen 2-973
HygroGen 2-373LHX
Масса, не более
17 кг
21 кг
22 кг
29 кг
55 кг
8
4800
8. Средний срок службы , лет
9. Средняя наработка на отказ, ч
10. Условия эксплуатации
- диапазон температуры окружающей и анализируемой сред,
o
С
- диапазон относительной влажности при температуре 35
o
С, %
- диапазон атмосферного давления, кПа
от +15 до +30
от 10 до 90
от 80 до 120
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист Руково-
дства по эксплуатации и на корпус генератора в виде надписи на закрепленной на корпусе ме-
таллической или пластиковой пластины.
Комплектность средства измерений
Комплект поставки определяется заказом и отражается в паспорте. Основной ком-
плект поставки генераторов влажного воздуха HygroGen приведен в таблице 9.
Таблица 9
Наименование
Генератор влажного воздуха
Количество
1 шт.
1 шт.
1 комплект
1 шт.
Крышка измерительной камеры
Зажимы для установки поверяемых гигрометров
Внешний контрольный конденсационный гигрометр (кроме модификации Hy-
groGen 1)
Оптический зонд конденсационного гигрометра (кроме модификации HygroGen1)
Кабель оптического зонда (кроме модификации HygroGen 1)
Внешний зонд температуры (кроме модификации HygroGen 1)
Комплект для залива воды
Осушитель с сорбентом
Сетевой кабель питания
Руководство по эксплуатации
Паспорт
Методика поверки МП-242-1240-2011
Свидетельство о первичной поверке
1 шт.
1 шт.
1 шт.
1 комплект
1 шт.
2 шт.
1 экз.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по методике поверки МП-242-1240-2011 "Генераторы влажного воздуха Hy-
groGen. Фирма «Rotronic AG», Швейцария. Методика поверки", утвержденной ГЦИ СИ
ФГУП "ВНИИМ им. Д.И. Менделеева" «08» сентября 2011 г.
Основные средства поверки:
-гигрометр-компараторRotronic модификацииHygroPalm,номер Госреестра
26379-10, диапазон измерений относительной влажности от 0 до 100 %, СКО случайной со-
ставляющей погрешности измерений относительной влажности не более 0,1 %, с функцией
пересчёта единиц относительной влажности в единицы температуры точки росы.
Лист № 7
всего листов 7
- генератор влажного газа "Полюс" по П9Л.000.000ТУ, имеющий диапазон воспроиз-
ведения температуры точки росы влаги от -100 до +20 °С, пределы допускаемой абсолютной
погрешности ±0,1 °С точки росы;
- термометр сопротивления ПТС-100, номер Госреестра 32675-06, с измерительным
преобразователем, пределы допускаемой абсолютной погрешности ±0,03 °С в диапазоне
от 0 до +60 °С.
Сведения о методиках (методах) измерений
Методики измерений приведены в руководствах по эксплуатации на каждую модифи-
кацию генератора влажного воздуха HygroGen .
Нормативные и технические документы, устанавливающие требования к генераторам
влажного воздуха HygroGen модификаций HygroGen 1, HygroGen 2, HygroGen 2-473,
HygroGen 2-973, HygroGen 2-373LHX
1ГОСТ 8.547-2009 "ГСИ. Государственная поверочная схема для средств измерений
влажности газов".
2Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Единицы величин, эталоны единиц величин, средства измерений, к которым уста-
новлены обязательные требования.
Изготовитель
Фирма «Rotronic AG», Швейцария.
Адрес: Grindelstrasse 6, CH-8303 Bassersdorf, Switzerland.
Тел.: +41 44 838 11 44; Факс: +41 44 837 00 73.
эл.почта:
Заявитель
ООО «Аналитстандарт»
Адрес: 190068, г. Санкт-Петербург, Переулок Бойцова, дом 7, офис 615
Тел: +7 812 703 7990; Факс +7 812 703 7990.
эл.почта:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева».
Адрес:190005, Санкт-Петербург, Московский пр., 19.
Тел.: (812) 251-76-01. Факс: (812) 713-01-14,
эл.почта:
, регистрационный номер 30001-10.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.П.«___» _____________ 2011 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 4521-74 | Генераторы шума низкочастотные | Г2-47 | П/я М-5664 (Завод "РИАП"), г.Нижний Новгород | Нет данных | Перейти |
| 74562-19 | Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные | M9195B | Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия | 1 год | Перейти |
| 3303-72 | Генераторы сигналов специальной формы | Г6-22 | П/я В-2703 (Завод "Маяк"), г.Курск | Нет данных | Перейти |
| 57024-14 | Расходомеры воздуха цифровые | DA-100 NT | Фирма "Merck KGaA", Германия; Фирма "MBV AG", Швейцария | 2 года | Перейти |
| 34953-12 | Генераторы микроконцентраций кислорода | ГК-500 | ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
