Комплексы измерительно-вычислительные газа ИВКГ-Эталон, ГРСИ 32299-11
Номер госреестра:
32299-11
Наименование СИ:
Комплексы измерительно-вычислительные газа
Обозначение типа:
ИВКГ-Эталон
Производитель:
ЗАО "Эталон ТКС", г.Казань
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.12.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 44882
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительно-вычислительные газа «ИВКГ-Эталон».
Назначение средства измерений
Комплексы измерительно-вычислительные газа «ИВКГ-Эталон» (далее - ИВКГ-
Эталон) предназначены для измерения объема природного газа по ГОСТ 5542-87, попутного
нефтяного газа, газоконденсатов, азота, воздуха и других одно- и многокомпонентных газов в
рабочих условиях и приведения измеренного объема газа к стандартным условиям.
Описание средства измерений
Принцип действия ИВКГ-Эталон основан на непрерывном измерении объема газа в
рабочих условиях, температуры, давления, перепада давления и вычислении по измеренным
параметрам объема газа, приведенного к стандартным условиям.
Конструктивно ИВКГ-Эталон состоит из серийно выпускаемых средств измерения
(таблица 1):
·
комплекса измерительно вычислительного «МЦВТ-ЭТАЛОН» (далее МЦВТ);
·
счетчиков (преобразователей расхода) газа с импульсными (частотными) выходны-
ми сигналами по ГОСТ 26.010-80, с частотой до 2000 Гц и амплитудой от 0÷5 В;
·
датчиков давления (преобразователей давления) с аналоговыми выходными сигнала-
ми по ГОСТ 26.011-80 (0-5, 0-20, 4-20) мА;
·
сужающих устройств с диаметрами трубопровода до 1000 мм и рабочим избыточным
давлением до 30 МПа и датчиков перепада давления, при реализации измерений объ-
ема газа методом переменного перепада давления по ГОСТ 8.586.2-2005,ГОСТ
8.586.5-2005;
·
термопреобразователей сопротивления с номинальной статической характеристи-
кой преобразования (НСХ) 50П и 100П по ГОСТ 6651-2009.
ИВКГ-Эталон обеспечивает автоматизированный учет потребления газа, контроль па-
раметров, характеризующих условия эксплуатации, индикацию текущих значений измерен-
ных и вычисленных параметров газа, а также регистрацию их среднечасовых значений (35 су-
ток), итоговых значений объема газа и времени работы. Информация с ИВКГ-Эталон может
быть передана в персональные компьютеры по интерфейсу RS485, либо через считыватель
архива. ИВКГ-Эталон обеспечивает защиту введенной базы настройки и архивной информа-
ции, хранящейся в его памяти, от несанкционированного вмешательства. Защита обеспечива-
ется путем возможности изменения настроек ИВК «МЦВТ-ЭТАЛОН» только через введение
кода допуска (пароль). ИВКГ-Эталон обслуживает до 6 узлов учета газа.
Лист № 2
всего листов 5
Счетчики
(преобразователи рас-
хода) газа
(№ Госреестра)
Термопреобразователи
сопротивления
(№ Госреестра)
Таблица 1
Преобразователи давле-
ния (№ Госреестра)
Комплекс из-
мерительно-
вычислитель-
ный (№ Гос-
реестра)
ИВК «МЦВТ-
ЭТАЛОН»
(24664-06)
ИРВИС-К300
(46038-10)
TRZ 03 (15412-06)
СГ (14124-09)
RVG (16422-10)
ВК-G40 (36706-08)
DELTA (13839-09)
ДРГ.М (26256-06)
TRZ №31141-08
ЭМИС-ВИХРЬ 200(ЭВ-
200) (42775-09)
ProWirl 72 (Endress)
(15202-09)
ProWirl 73 (Endress)
(15202-09)
Rosemount 8800D
(14663-06)
МЕТРАН-390 (40895-
09)
МЕТРАН-331 (23191-
09)
ТСП «Метран-200»
(19982-07)
ДТС (28354-10)
ТСП «Метран-256»
(21969-06)
ТС005 (14763-08)
ТС (Элемер) (18131-09)
ТСМУ-055 (15200-06)
ТСМУ-205 (15200-06)
ТСПУ-055 (15200-06)
ТСПУ-205 (Элемер)
(15200-06)
МЕТРАН-270 (21968-06)
МЕТРАН-250 (21969-06)
ТПТ (15420-06)
ТПТ (46155-10)
МИДА-13П (17636-06)
Зонд-10 (15020-07)
Метран-100 (22235-08)
Метран-55 (18375-08)
Deltabar S (PMD, FMD)
(41560-09)
Cerabar M PMC (41560-
09)
Cerabar T (41560-09)
АИР-10 (31654-09)
ЭЛЕМЕР-АИР-30
(37668-08)
ЭЛЕМЕР-100 (39492-08)
МЕТРАН-150 (32854-09)
ЭТАЛОН»
Программное обеспечение встроено в комплекс измерительно-вычислительный «МЦВТ-
ЭТАЛОН», являющейся составной частью ИВКГ-Эталон. При этом не требуется специальных
средств защиты метрологически значимой части программного обеспечения средства измере-
ний и измеренных данных от преднамеренных изменений. Программное обеспечение ИВК
«МЦВТ-ЭТАЛОН» содержит в себе заводские калибровочные данные, которые не могут из-
менены на уровне пользователя.
Идентификационные данные и уровень защиты ПО ИВК «МЦВТ-ЭТАЛОН» приве-
дены в таблице:
НаименованиеИдентификационноеНомер версииЦифровойУровень защи-
ПО Наименование ПО (идентификаци- идентификатор ты ПО от не-
онный номер) ПО (контроль- преднамерен-
ПО ная сумма ис- ных и предна-
полняемого ко- меренных из-
да) менений по
МИ 3286-2010
ИВК «МЦВТ-
М-2.5.282.5.280х43САС
Общий вид ИВКГ-Эталон приведен на рис.1.
Лист № 3
всего листов 5

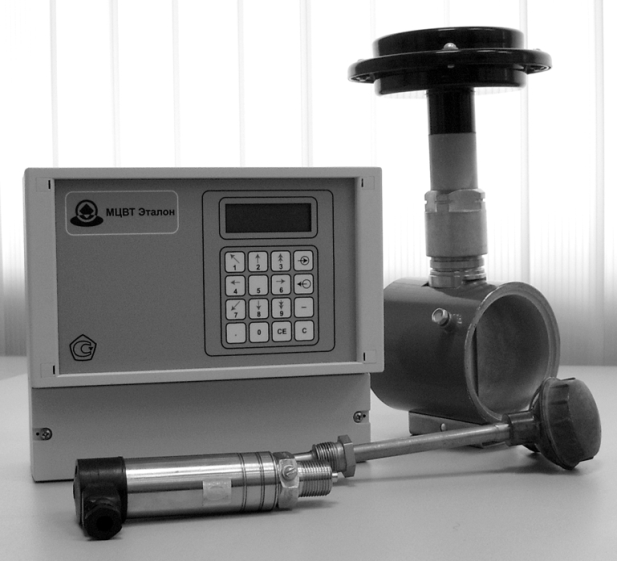

Рисунок 1 - Общий вид составляющих ИВКГ-Эталон
Пломбировка составных частей ИВКГ-Эталон, производится в соответствии с техни-
ческой документацией заводов производителей.
Метрологические и технические характеристики.
от 0,1 до 10
до 30
от минус 30 до плюс 50
от 0 до 999999
Диапазоны измерений параметров газа:
- избыточного давления, МПа:
·
при применении счетчика (преобразователя расхода) газа
·
в комплекте с сужающим устройством
- температуры, ºС
- объема в рабочих условиях и приведенногок стандартным ус-
ловиям, м
3
Максимальный расход, м
3
/ч
9999999
± 1
± 1
Нормируемые метрологические характеристики.
- пределы допускаемой абсолютной погрешности при измерении темпе-
ратуры газа, ° С, не более
- пределы допускаемой приведенной погрешности при измерении дав-
ления газа, %, не более
- пределы допускаемой относительной погрешности при вычислении
объема газа, приведенного к стандартным условиям:
- при применении счетчика (преобразователя расхода) газа, %, не более
- при комплектации с сужающим устройством, % не более,
- пределы погрешности измерения времени работы, % не более
Напряжение питания, В
Частота питающего напряжения, Гц
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
±5
±4
±0,1
220
+22
/-
33
50±1
75000
12
Примечание. Погрешность конкретного комплекса ИВКГ-Эталон, при измерений парамет-
ров газа зависит от погрешностей средств измерений, входящих в его состав.
Лист № 4
всего листов 5
Условия эксплуатации составных частей должны соответствовать требованиям техни-
ческой документации на составные части.
Масса и габаритные размеры составных частей должны соответствовать требованиям
технической документации на составные части.
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта ИВКГ-Эталон в
центре листа типографским способом.
Комплектность средства измерений
Комплект поставки ИВКГ Эталон определяется как:
Наименование
Комплекс измерительно-вычислительный газа
«ИВКГ-Эталон»
Обозначение
ТУ 4213–009–
13972650
Кол-воПримечание
1 Согласно карте
заказа
1
ЭТКС.411712.008
ПС
ЭТКС.412011.009
РЭ
1
1 компл.
Паспорт«Комплексизмерительно-
вычислительный газа «ИВКГ-Эталон»»
Руководство по эксплуатации
«Комплекс измерительно-вычислительный газа
«ИВКГ-Эталон»» с методикой поверки
Эксплуатационная документация на составные
части комплекса
Компьютерная программа
1
Согласно карте
заказа
(по требова-
нию заказчика)
Поверка
ИВКГ-Эталон осуществляется в соответствии с разделом «Методика поверки» руково-
дства по эксплуатации ЭТКС.412011.009 РЭ, утвержденной ГЦИ СИ ФГУП «ВНИИР» в апре-
ле 2011 г.
Сведения о методах измерения
Сведенияо методахизмерения содержатся в руководстве по эксплуатации ИВКГ-
Эталон ЭТКС.412011.009 РЭ и в руководствах по эксплуатации его составных частей
Нормативные документы, устанавливающие требования к комплексу измерительно-
вычислительному газа «ИВКГ-Эталон»
ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений
объема и массы жидкости».
ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений тем-
пературы».
ГОСТ 26.203-81 Комплексы измерительно-вычислительные. Признаки классификации.
Общие требования.
ПР 50.2.019-96 ГСИ. Количество природного газа. Методика выполнения измерений
при помощи турбинных и ротационных счетчиков.
ТУ 4213-009-13972650-2005 «Комплекс измерительно-вычислительный газа «ИВКГ-
Эталон»
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- осуществление торговли и товарообменных операций;
- выполнение государственных учетных операций.
Лист № 5
всего листов 5
Изготовитель
Закрытое Акционерное Общество «Эталон ТКС» (ЗАО «Эталон ТКС»);
Юридический адрес - 420133, Республика Татарстан, г. Казань, ул. Адоратского, д. 2.
Почтовый адрес - 420133, Республика Татарстан, г. Казань, ул. Адоратского, д. 2.
тел. (843) 527-73-81, 527-74-36, факс (843) 527-74-20
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии». Регистрационный номер 30006-09.
Юридический адрес: 420088, Республика Татарстан, г. Казань, ул.2-я Азинская, д. 7А.
Тел. (843) 272-70-62. Факс (843) 272-00-32. E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.П.«____» _______________ 2011 г.
