Приложение к свидетельству № 46901
об утверждении типа средств измерений
Лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства измерительные ЦП8512
Назначение средства измерений
Устройства измерительные ЦП8512 предназначены для
-
измерения частоты пере-
менного тока с отображением ее на встроенном цифровом индикаторе, преобразования изме-
ренного значения в выходной аналоговый сигнал постоянного тока (модификации ЦП8512/1 -
ЦП8512/4) и в сигнал интерфейса RS-485 (модификации ЦП8512/2, ЦП8512/4), и могут при-
меняться в составе электроэнергетических систем и установок; измерения сопротивления
термопреобразователей сопротивления с преобразованием в значения температуры по ГОСТ
6651-2009 с отображением в градусах Цельсия на встроенном цифровом индикаторе, преобра-
зования полученных значений температуры в выходной аналоговый сигнал постоянного тока
(модификации ЦП8512/1, ЦП8512/2, ЦП8512/5, ЦП8512/6) и в сигнал интерфейса RS-485 (мо-
дификации ЦП8512/2, ЦП8512/6), в комплекте с термопреобразователями сопротивления мо-
гут применяться для измерения температуры воздуха, сыпучих, жидких или газообразных
сред.
Описание средства измерений
Принцип действия устройств ЦП8512 основан на преобразовании входного сигнала в
цифровой код. После этого производятся вычисления требуемых величин в цифровой форме,
результаты выводятся на цифровой индикатор устройств и передаются по интерфейсу RS-485,
а также преобразуются в выходной аналоговый сигнал постоянного тока.
При измерении температуры устройства ЦП8512/1, ЦП8512/2, ЦП8512/5, ЦП8512/6
применяются в комплекте с термопреобразователями сопротивления (далее - ТС) с номиналь-
ными статическими характеристиками 100М , 100П , Pt100 по ГОСТ 6651-2009.
Устройства конструктивно состоят из следующих основных узлов: корпуса, крышки,
платы управления и индикации, платы источника питания.
Корпус и крышка устройств выполнены из пластмассы. Крышка к корпусу крепится
при помощи защелок.
Конструкцией устройств предусмотрена их установка на щитах и панелях.
Устройства имеют 6 модификаций (см. таблицу 2).
Фотография общего вида устройств приведена на рисунке 1.
Модификации устройств, имеющие встроенный интерфейс RS-485, обеспечивают пе-
редачу информации в цифровом виде в автоматизированную систему или на дисплей персо-
нальной ЭВМ (далее – ПЭВМ).
При помощи кнопок, расположенных на передней панели, в память устройств зано-
сятся два значения температуры Т1 и Т2 (Т1 < Т2) из диапазона измерений, которые опреде-
ляют переключение внешней электрической цепи контактами реле, встроенного в устройства.
При достижении температуры Т1 контакты реле замыкаются, а при температуре Т2 контакты
реле размыкаются, таким образом, устройства могут выполнять функцию поддержания тем-
пературы различных сред.
Лист № 2
всего листов 6

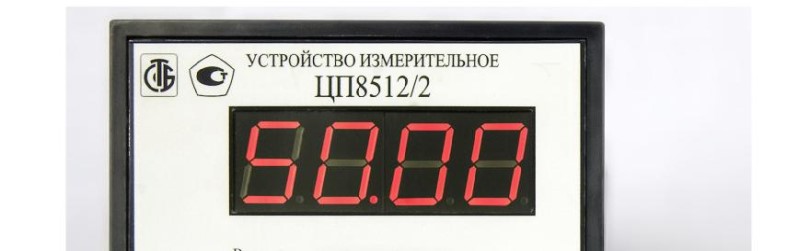

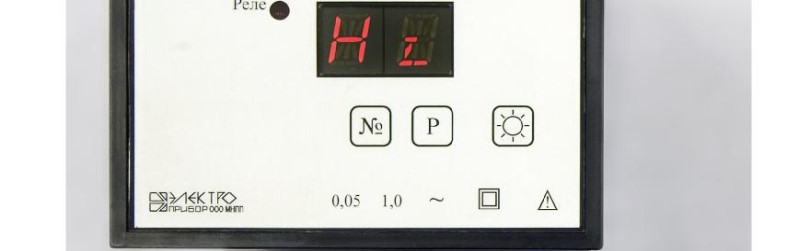

Рисунок 1 - Фото общего вида устройств измерительных ЦП8512
Лист № 3
всего листов 6

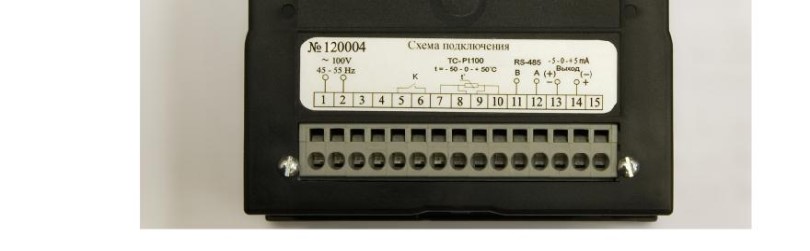

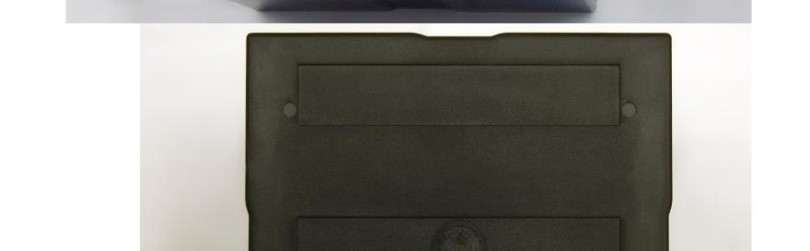

Рисунок 2 Схема указания мест расположения клейм - наклеек ОТК и знака поверки на уст-
ройствах (вид сзади)
Программное обеспечение
Устройства оснащены встроенным программным обеспечением СР8512, идентифика-
ционные данные которого приведены в таблице 1.
Таблица 1
Наименование про- Идентифика- Номер версии Цифровой Алгоритм вычис-
граммного обеспечения ционное на- (идентификаци- идентифи- ления цифрового
именованиеонный номер)катор про-идентификатора
программного программногограммногопрограммного
обеспеченияобеспеченияобеспечения обеспечения
Встроенное ПО СР8512CP8512.txtНе ниже 3070х4В8С0902CRC32
Встроенное ПО устройств является метрологически значимым, и метрологические
характеристики устройств определены с его учетом.
ПО хранится в энергонезависимой памяти микроконтроллера устройства. После уста-
новки (прошивки) ПО пережигается перемычка JTAG интерфейса в микроконтроллере.
Уровень защиты встроенного программного обеспечения от непреднамеренных и
преднамеренных изменений – «C» в соответствии с МИ 3286-2010.
от - 50 до +50
Метрологические и технические характеристики
Основные технические характеристики выпускаемых модификаций устройств приве-
дены в таблице 2.
Таблица 2 Технические характеристики модификаций устройств ЦП8512
Модифи-Диапазон измеренийДиапазон изменения
кация уст- входного сигнала выходного аналогового сигнала
1
ройств Часто-температуры
2
с ТСпо частоте, мА по температуре, мА
ты, Гц (100П, 100М, Pt100),
о
С
Наличие
интерфей-
са
12
3
ЦП8512/1 45 - 55
4 56
0 - 5
-
от -5 до +5
-
4 - 20
1 – место расположения клейма - наклейки ОТК,
2 – место расположения клейма - наклейки знака поверки
1
2
Лист № 4
всего листов 6
123456
0 - 5RS-485
ЦП8512/2 45 - 55от – 50 до +50
-
от -5 до +5
4 - 20
ЦП8512/3 45 - 55
-
0 – 5
--
4 - 20
ЦП8512/4 45 - 55
-
0 - 5; 4 - 20
-
RS-485
ЦП8512/5
-
от - 50 до + 50
-- -
0 - 5RS-485
ЦП8512/6
-
от - 50 до + 50
-
от -5 до +5
4 - 20
Примечания
1) Диапазон изменения выходного сигнала указывается при заказе.
2) Тип ТС указывается при заказе. При отсутствии в заказе типа ТС устройства
настраиваются для работы с ТС типа 100П.
Каждая модификация устройств изготавливается на один из диапазонов изменения выходно-
го сигнала (при его наличии), который указывается при заказе.
Пределы допускаемой основной приведенной погрешности по показаниям цифрового
индикатора, цифровому выходному сигналу и аналоговому выходному сигналу,
% нормирующего значения
- при измерении частоты
±
0,05;
- при измерении выходных сигналов ТС с представлением в
°
С
±
1,0
Нормирующие значения
-для показаний индикатора и цифрового выходного сигнала
50 Гц – при измерении частоты;
100
°
С - при измерении температуры;
- для выходного аналогового сигнала
5 мА – для диапазона от 0 до 5 мА;
10 мА - для диапазона от минус 5 до плюс 5 мА;
20 мА - для диапазона от 4 до 20 мА
Таблица 3 Влияющие величины и пределы допускаемой дополнительной погрешно-
сти устройств измерительных ЦП8512
Пределы допускаемой дополни-
тельной приведенной погрешно-
Влияющая величина, единицы измерений сти, % нормирующего значения:
при измерении при измерении
частотытемпературы*
изменение температуры окружающего воздуха от
(20
±
2)
о
С до минус 40
о
С и до плюс 50
о
С на каждые
±
0,05
±
0,5
10
о
С
воздействие относительной влажности (95
±
3) % при
температуре 35
о
С
±
0,05
±
0,5
±
0,05
±
0,5
±
0,05
±
0,5
воздействие внешнего однородного магнитного поля
переменного тока с магнитной индукцией 0,5 мТл
изменение напряжения измерительной цепи по часто-
те от номинального значения 220 В до 242 В и 187 В
±
0,05
±
0,5
или 100 В до 110 В и 85 В
изменение напряжения сети питания от номинального
значения в допускаемых пределах
*при измерении выходных сигналов ТС с представлением в
°
С.
Лист № 5
всего листов 6
Напряжение питания устройств:
модификаций ЦП8512/1 и ЦП8512/4- от измерительной цепи по частоте
напряжением (220
+22
-33
) В или(110
+10
-15
) В
частотой от 45 до 55 Гц;
модификаций ЦП8512/5 и ЦП8512/6- от сети переменного тока напряжением (220
+22
-33
) В
и частотой (50
±
0,5) Гц;
модификаций ЦП8512/3 - ЦП8512/6- от сети постоянного тока напряжением (220
+80
-115
) В
илисетипеременноготоканапряжением
(220
+40
-135
) В и частотой (50
±
0,5) Гц (универсаль-
ное питание);
модификаций ЦП8512/3 - ЦП8512/4 - от сети постоянного тока напряжением (48
+22
-8
) В
Рабочие условия применения:
- диапазон температур,
°
С
от минус 40 до плюс 50
- относительная влажностьдо 95% без конденсации;
- магнитное поле переменного токас индукцией не более 0,5 мТл
- вибрации в диапазоне частот от 10 до 55 Гц при амплитуде смещения 0,15 мм
Температура транспортирования
относительная влажность, %
Температура хранения
относительная влажность, %, не более
от trial 50 до плюс 50
°
С; от
5 до 95 без конденсации
от 5 до 40
°
С;
80
Мощность, потребляемая от источника питания и измерительной цепи, ВА, не более 8
Габаритные размеры, мм, не более
Масса, кг, не более
120х120х150
1,0
Знак утверждения типа
Знак утверждения типа наносится на табличку на крышке устройства и на эксплуата-
ционную документацию способом, аналогичным с выполнением других надписей и знаков.
Комплектность средства измерений
Количество
Наименование
ЦП8512/1, Ц
П
8512/2
ЦП8512/5, ЦП8512/6
ЦП8512/3,
ЦП8512/4
1
1
1
1
1
1
-
1
1
1
сопротивления для
ЦП8512/1,
Устройство измерительное ЦП8512
Термопреобразователь сопротивления
*
Паспорт ЗЭП.499.022 ПС
Методика поверки МП.ВТ.101-2004
**
Руководство по эксплуатации ЗЭП.499.022 РЭ
**
*
Тип и необходимость поставки термопреобразователя
ЦП8512/2, ЦП8512/5, ЦП8512/6 указывается при заказе.
**
Количество экземпляров оговаривается при заказе.
Поверка
осуществляется по документу«Устройства измерительные ЦП8512. Методика поверки
МП.ВТ.101-2004», утвержденной РУП «Витебский ЦСМС» 20 августа 2004 г.
Перечень основного поверочного оборудования:
- установка поверочная полуавтоматическая УППУ-1М, диапазон измерения напряжения
0 - 750 В с частотой 40 – 1000 Гц, основная погрешность
±
0,03 %;
Лист № 6
всего листов 6
- магазин сопротивлений Р4831, диапазон сопротивлений 0 - 100 кОм, кл. точн. 0,02;
- магазин сопротивлений Р33, диапазон сопротивлений 0,1 - 99999,9 Ом, кл. точн. 0, 2;
- катушка сопротивления образцовая Р331, Rном.= 100 Ом, кл. точн. 0,01;
- частотомер Ч3-54, диапазон измерений частоты от 0,1 Гц до 120 MГц, отн. погрешность
5,5∙10-7;
- вольтметр В7-34, диапазон измерений напряжения постоянного тока 0-100 В, кл. точн
±
0,017%.
Сведения о методиках (методах) измерений. Методы измерений изложены в документе
«Устройства измерительные ЦП8512. Руководство по эксплуатации» ЗЭП.499.022 РЭ.
Нормативные и технические документы, устанавливающие требования к устройствам
измерительным ЦП8512
ГОСТ 12997-84 Изделия ГСП. Общие технические условия;
ГОСТ 12.2.091-2002 Безопасность электрических контрольно-измерительных приборов и
лабораторного оборудования Общие требования;
ТУ РБ 300080696.022-2004 Устройства измерительные ЦП8512. Технические условия.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений:
- выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
Общество с ограниченной ответственностью "Многопрофильное научно-произ-водственное
предприятие "Электроприбор" (ООО "МНПП "Электроприбор")
Республика Беларусь,
210001, г. Витебск, ул. Зеньковой, д.1,
тел./факс (10-375-212) 372-816, ele
, www.eleсtropribor.сом.
Экспертиза проведена
Федеральным государственным унитарным предприятием
«Всероссийский научно-исследовательский институт
метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)
Москва, 119361, ул. Озерная, д. 46
Тел. (495) 437-55-77, (495) 430-57-25
Факс (495) 437-56-66, (495) 430-57-25
E-mail:
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииЕ.Р. Петросян
«_____» ___________ 2012 г.
